Type de produit	Alimentation pour PC
Format	SFX (Small Form Factor)
Puissance nominale	450 W
Certification 80 PLUS	Bronze (efficacité jusqu'à 85%)
Tension d'entrée	100-240 V AC, 50-60 Hz
Protection PFC actif	Oui (ajustement automatique de la tension)
Dimensions (L x l x H)	125 x 100 x 63,5 mm
Poids	Environ 1,2 kg
Ventilateur	1 ventilateur de 80 mm
Connecteur principal	1 x 24 broches (ATX/EPS)
Connecteur CPU	1 x 8 broches EPS (détachable en 4+4)
Connecteurs PCI-Express	2 x 6+2 broches
Connecteurs SATA	4 x SATA
Connecteurs périphériques (Molex)	2 x 4 broches
Connecteur disquette	1 x 4 broches (petit)
Protections intégrées	Surtension, sous-tension, surintensité, court-circuit, surchauffe
Commutateur de tension	Non (PFC actif, auto-detection)
Usage	Intérieur uniquement
Garantie	3 ans (sous conditions d'utilisation conforme)
Entretien	Ne pas ouvrir, nettoyer avec un chiffon sec, vérifier les entrées d'air

FOIRE AUX QUESTIONS - STRIDER ST45SF 80PLUS BRONZE SILVERSTONE

Quelle est la puissance nominale de l'alimentation STRIDER ST45SF ?

L'alimentation STRIDER ST45SF a une puissance nominale de 450 W et est certifiée 80 PLUS Bronze, garantissant une efficacité énergétique jusqu'à 85%.

Cette alimentation est-elle compatible avec ma carte mère ATX ?

Oui, le connecteur principal est un 24 broches compatible avec les cartes mères ATX/BTX récentes. Le connecteur CPU est un 8 broches EPS (détachable en 4+4) adapté aux processeurs modernes.

Quels connecteurs PCI-Express sont fournis ?

L'alimentation inclut 2 connecteurs PCI-Express 6+2 broches, permettant d'alimenter des cartes graphiques haut de gamme nécessitant jusqu'à deux connexions.

Puis-je utiliser cette alimentation dans un boîtier SFX ?

Oui, le format SFX est conçu pour les boîtiers compacts. Ses dimensions sont de 125 x 100 x 63,5 mm. Vérifiez néanmoins les fixations de votre châssis.

Comment installer correctement l'alimentation ?

Assurez-vous que l'appareil est débranché avant toute manipulation. Fixez l'alimentation dans le boîtier, branchez les câbles (24 broches, CPU, PCIe, SATA, etc.) puis rebranchez le câble secteur et allumez l'interrupteur en position I.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que l'interrupteur est sur I, que le câble secteur est correctement branché, et que tous les connecteurs internes sont bien enfoncés. Attendez 5 minutes après mise hors tension pour réinitialiser les protections.

Cette alimentation est-elle silencieuse ?

Le ventilateur de 80 mm est conçu pour un fonctionnement silencieux. Il peut tourner à faible vitesse à faible charge, mais le niveau sonore dépend de la charge et de la température ambiante.

Puis-je brancher un câble secteur différent de celui fourni ?

Il est fortement recommandé d'utiliser uniquement le câble fourni avec l'alimentation, car il est testé en usine. Un câble tiers pourrait causer des incompatibilités ou endommager l'appareil.

Que couvre la garantie de l'alimentation ?

La garantie couvre les défauts de fabrication et les dommages internes, à condition que l'appareil n'ait pas été ouvert ou modifié. Les dommages dus à une mauvaise utilisation, un désastre naturel ou une altération des étiquettes de garantie ne sont pas couverts.

Puis-je utiliser cette alimentation dans un environnement humide ?

Non, l'alimentation est conçue pour une utilisation en intérieur uniquement, dans un environnement sec. Ne l'exposez pas à l'humidité, aux liquides ou à la condensation.

MODE D'EMPLOI STRIDER ST45SF 80PLUS BRONZE SILVERSTONE

Manuel de produit PSU

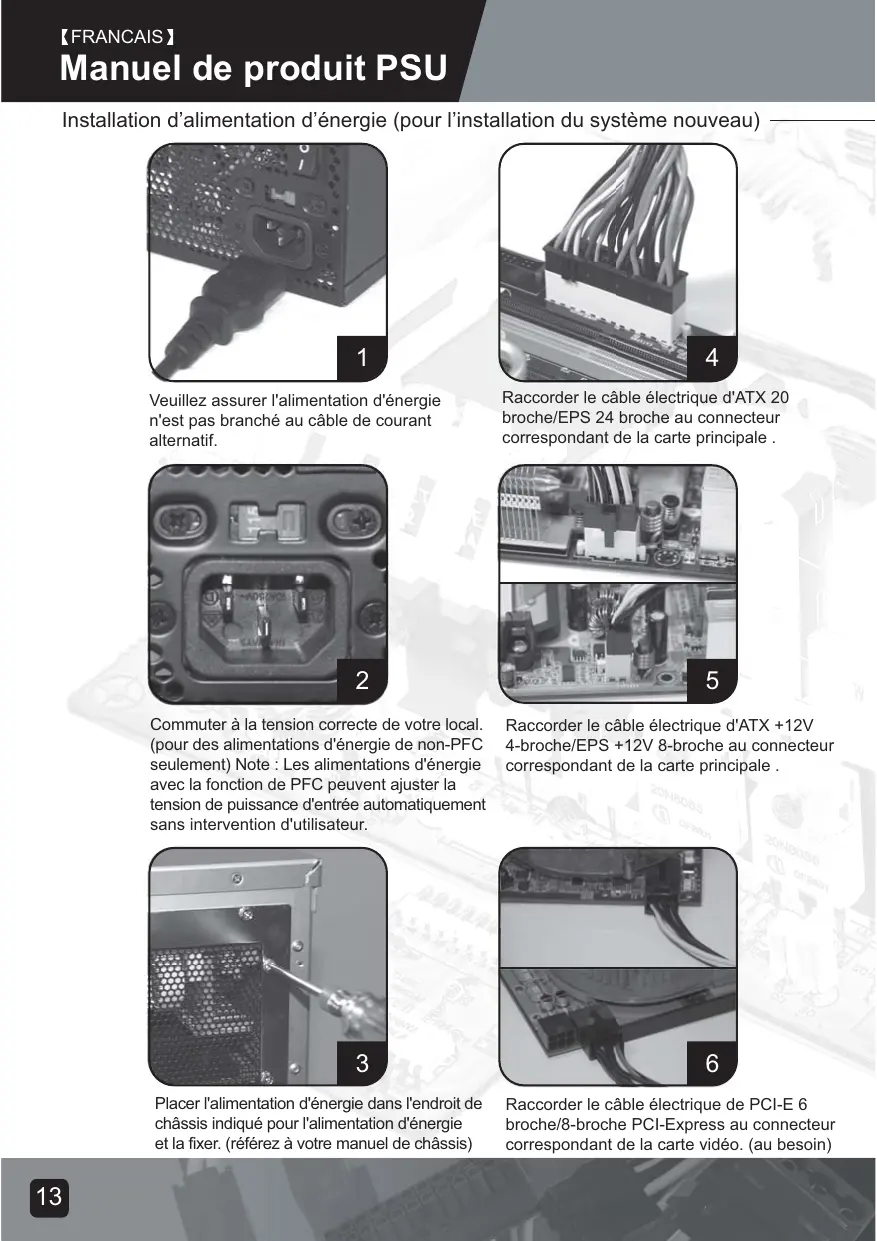

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer l'alimentation d'énergie n'est pas branché au câble de courant alternatif.

Raccorder le câble électrique d'ATX 20 broche/EPS 24 broche au connecteur correspondant de la carte principale.

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

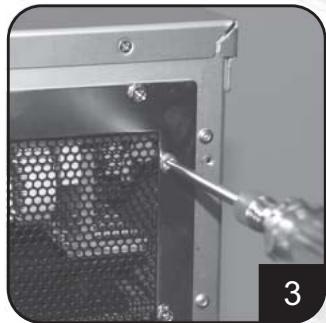

Placer l'alimentation d'énergie dans l'endroit de châssis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de châssis)

Raccorder le câble électrique de PCI-E 6 broche/8-broche PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit câble électrique de 4-broche au lecteur de disque souples ou à d'autres dispositifs compatibles

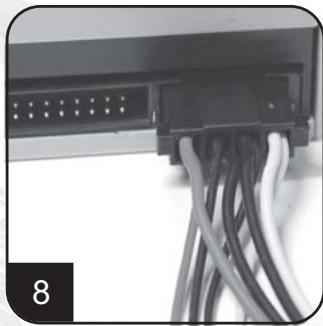

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder le câbles électriques périphériques de 4 broche aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C.C +12V).

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si à l'aide de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

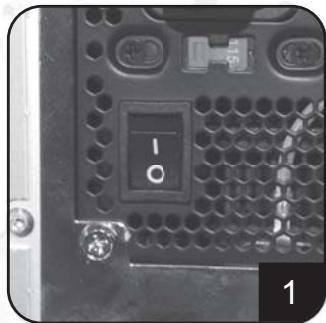

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention : L'alimentation d'énergie est Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis.

(Référez-vous au manuel de l'installation de votre châssis.).

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) ».

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le câble à C.A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C.A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager votre alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif Est se raccorde à l'alimentation d'énergie.
3. Veuillez s'assurer qu'au mode « I » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs' sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

Attention : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

Connecteur de puissance d'EPS de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC. Supporter carte principale de serveur d'EEB/CEB/poste de travail.

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel. Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

Connecteur de puissance PCI-E 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

Connecteur de puissance PCI-E 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance Standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissance souple de 4-broche.

Supporter dispositif de souple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.
2. Tous les connecteurs de puissance sont verrouillés pour empêcher les raccordements incorrects. Si vous ne pouvez pas les raccorder facilement, vérifier une deuxième fois pour assurer la direction et le type du connecteur avant d'essayer de brancher de nouveau. Ne pas brancher le connecteur par la force ; le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.
3. Le fil convertissant (image 5.10) peut seulement être attaché au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches. Le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de votre alimentation d'énergie.

Garantie

Les défauts ou les dommages composants de produit résultant du produit défectueux est couverts sous la garantie.

Les dommages résulté dans les conditions suivantes seront fixes ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fourni dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou remplacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

dommages résulté des conditions autres que ceux énumérées ci-dessus ne sont pas couverts sous la garantie.
