Tipo de producto	Fuente ATX
Poder	450W
Certificación	80 PLUS Bronze
Tensión de entrada	100-240V
Dimensiones aproximadas	150 x 125 x 86 mm
Peso	1.5 kg
Conectores principales	1 x 24-pin, 1 x 4+4 pin CPU, 2 x PCIe 6+2 pin
Compatibilidades	PC de escritorio, cajas ATX
Funciones principales	Protección contra sobrecargas, protección contra cortocircuitos, ventilación silenciosa
Mantenimiento y limpieza	Limpieza regular de ventiladores y rejillas de ventilación
Piezas de repuesto y reparabilidad	No especificado, generalmente no reparable
Garantía	3 años

Preguntas frecuentes - STRIDER ST45SF 80PLUS BRONZE SILVERSTONE

¿Qué cables se incluyen con la fuente de alimentación SILVERSTONE STRIDER ST45SF?

La fuente de alimentación SILVERSTONE STRIDER ST45SF se entrega con cables para una conexión estándar ATX, cables EPS para el procesador, cables PCIe para las tarjetas gráficas, y varios cables SATA y Molex para los dispositivos.

¿Cómo verificar si la fuente de alimentación funciona correctamente?

Para verificar el buen funcionamiento de la fuente de alimentación, puede usar un probador de alimentación o conectar la fuente a su sistema y comprobar si el PC arranca correctamente. Asegúrese de que todos los cables estén bien conectados.

¿Qué hacer si la fuente de alimentación no se enciende?

Si la fuente de alimentación no se enciende, verifique primero que el cable de alimentación esté correctamente conectado y que el interruptor en la parte posterior esté en 'ON'. Si el problema persiste, pruebe la fuente con otro cable o en otro sistema.

¿Es compatible la fuente de alimentación SILVERSTONE STRIDER ST45SF con mi placa base?

La fuente de alimentación SILVERSTONE STRIDER ST45SF es compatible con la mayoría de las placas base ATX, Micro-ATX y Mini-ITX. Simplemente asegúrese de que su placa base tenga los conectores necesarios.

¿Cuál es el nivel de ruido de la fuente de alimentación en funcionamiento?

La fuente de alimentación SILVERSTONE STRIDER ST45SF está diseñada para ser silenciosa, con un ventilador de 120 mm que opera a niveles de ruido bajos, generalmente por debajo de 20 dB en carga ligera.

¿Puedo usar esta fuente de alimentación para un sistema de juegos?

Sí, la fuente de alimentación SILVERSTONE STRIDER ST45SF es lo suficientemente potente para alimentar un sistema de juegos medio, con una potencia de 450W y un certificado 80 PLUS Bronze para eficiencia energética.

¿Cómo limpiar la fuente de alimentación?

Para limpiar la fuente de alimentación, desconéctela y use una aspiradora de baja potencia o un paño suave para quitar el polvo del exterior y de las rejillas. Evite abrir la fuente por razones de seguridad.

¿Cuál es la duración de la garantía de la fuente de alimentación SILVERSTONE STRIDER ST45SF?

La fuente de alimentación SILVERSTONE STRIDER ST45SF generalmente viene con una garantía de 3 años, pero se recomienda verificar las condiciones específicas con el vendedor.

¿Cuál es la eficiencia energética de la fuente de alimentación SILVERSTONE STRIDER ST45SF?

La fuente de alimentación SILVERSTONE STRIDER ST45SF tiene una eficiencia energética certificada 80 PLUS Bronze, lo que significa que alcanza una eficiencia de al menos 82% al 20% y 100% de carga.

MANUAL DE USUARIO STRIDER ST45SF 80PLUS BRONZE SILVERSTONE

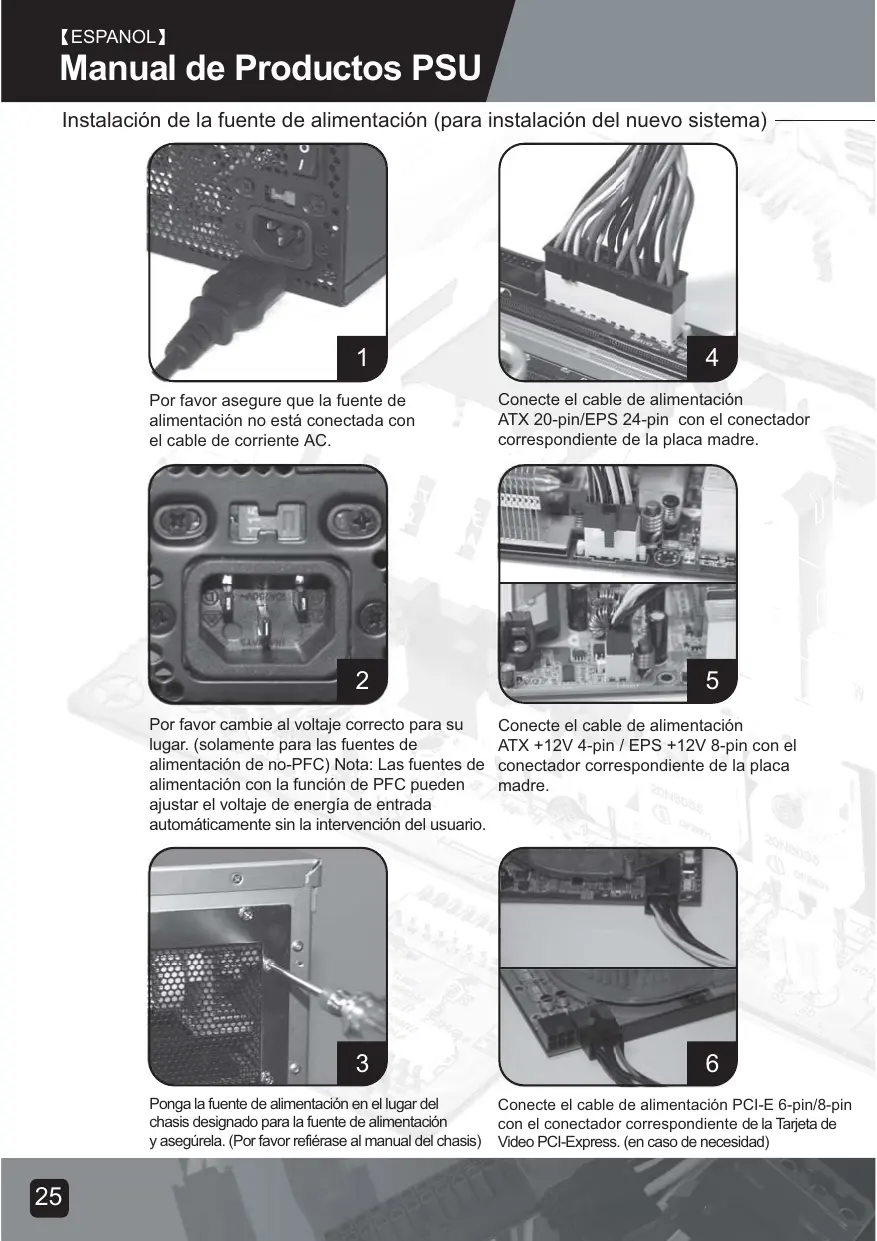

Manual de Productos PSU

Instalación de la fuente de alimentación (para instalación del nuevo sistema)

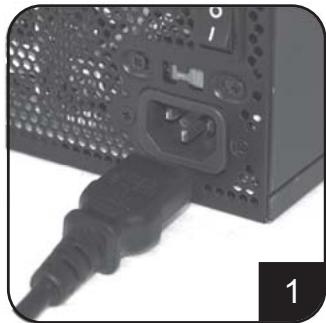

Por favor asegure que la fuente de alimentación no está conectada con el cable de corriente AC.

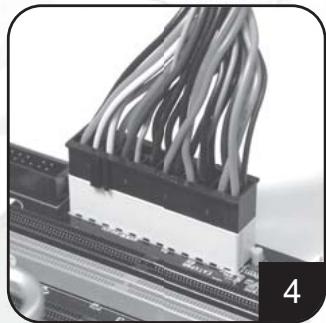

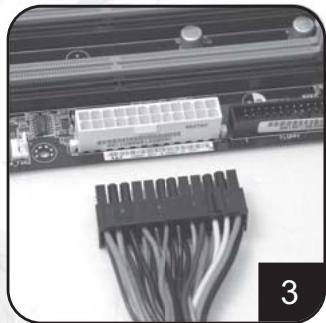

Conecte el cable de alimentación ATX 20-pin/EPS 24-pin con el conectador correspondiente de la placa madre.

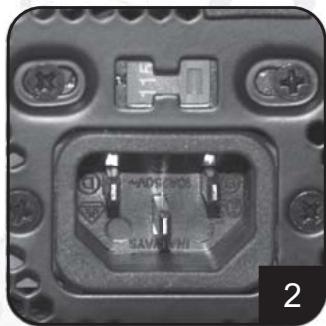

Por favor cambie al voltaje correcto para su lugar. (solamente para las fuentes de alimentación de no-PFC) Nota: Las fuentes de alimentación con la función de PFC pueden ajustar el voltaje de energía de entrada automáticamente sin la intervención del usuario.

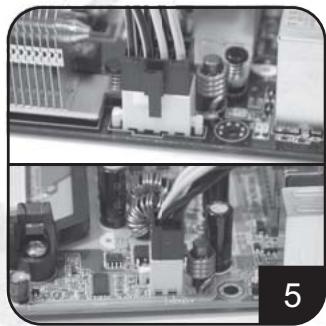

Conecte el cable de alimentación ATX +12V 4-pin / EPS +12V 8-pin con el conectador correspondiente de la placa madre.

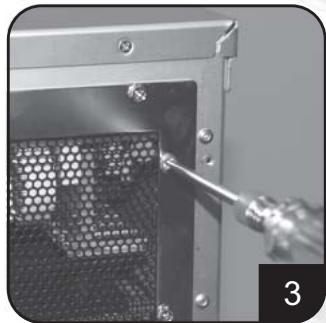

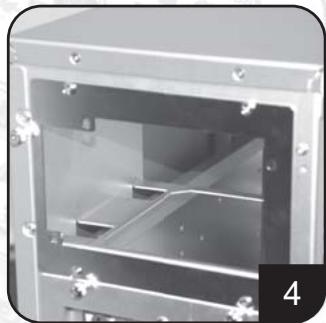

Ponga la fuente de alimentación en el lugar del chasis designado para la fuente de alimentación y asegúrela. (Por favor refiérase al manual del chasis)

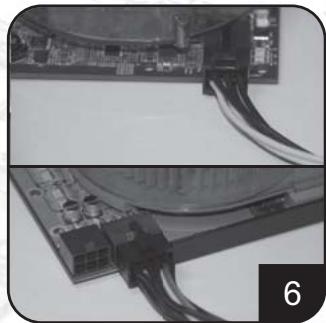

Conecte el cable de alimentación PCI-E 6-pin/8-pin con el conectador correspondiente de la Tarjeta de Video PCI-Express. (en caso de necesidad)

Instalación de la fuente de alimentación (para instalación del nuevo sistema)

Conecte los cables de alimentación a los discos duros o dispositivos SATA.

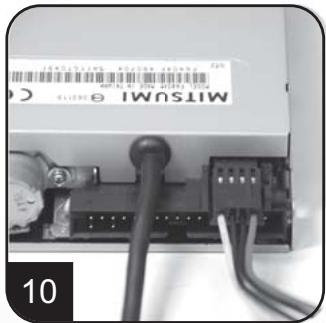

Conecte el cable de alimentación pequeño 4-pin con la unidad de Disco flexible u otros dispositivos compatibles

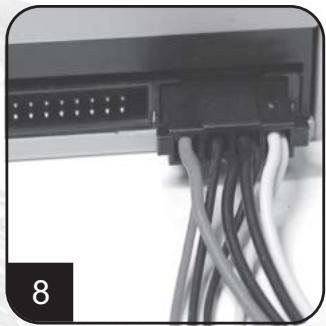

Conecte los cables de alimentación periféricos 4-pin con los discos duros IDE, unidades ópticas u otros dispositivos.

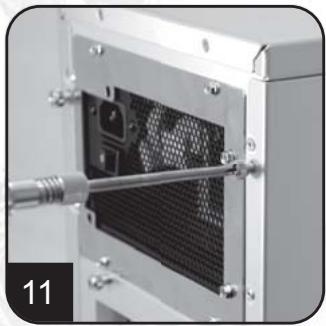

Reinstale la cubierta del chasis, y asegúrela. (Por favor refiérase a la instalación del chasis)

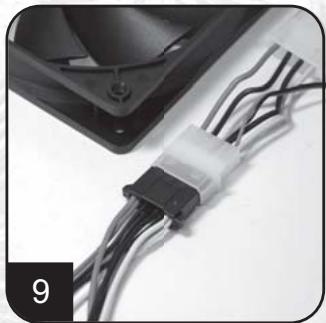

Conecte los cables de alimentación periféricos 4-pin con los ventiladores que utilizan los conectadores periféricos. (Variedad de DC +12V)

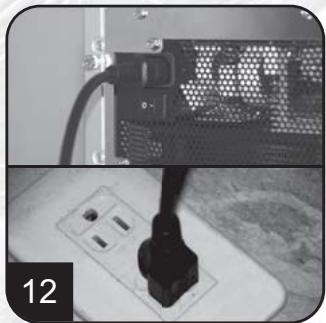

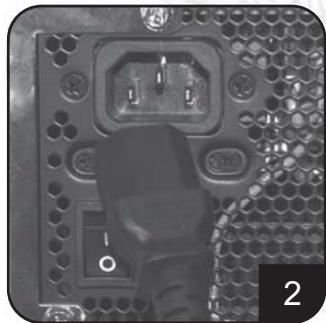

Conecte el cable de corriente AC con la fuente de alimentación. (Precaución: por favor no utilice el enchufe de extensión, si es necesario usar el enchufe de extensión, evite usarlo junto con otros electrodomésticos de mayor potencia tales como TV, Amplificador de audio, etc...)

Instalación de la fuente de alimentación (para instalación del nuevo sistema)

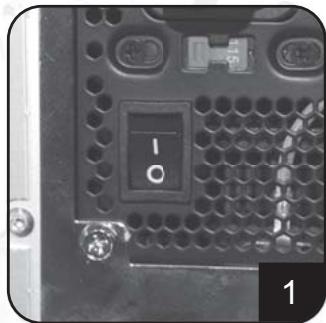

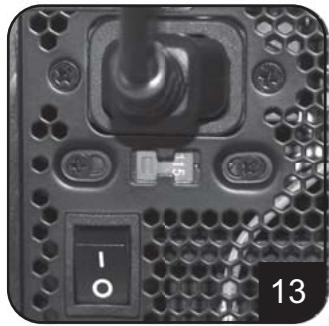

Prenda la fuente de alimentación girando al modo “I” (I-O). Precaución: La fuente de alimentación ahora está en espera. El sistema interruptor es controlado por la placa madre. (Por favor refiérase al manual de la placa madre)

Instalación de la fuente de alimentación (para el reemplazo)

Después apagar el sistema, gire la fuente de alimentación a la posición de "O" para inhabilitar la espera del sistema y asegurarse que el sistema no está extrayendo más ninguna energía.

Quite todos los cables de la fuente de alimentación conectados con la tarjeta de la placa madre, tarjeta de video, disco duro y otro dispositivo.

Quite el cable de corriente AC de la fuente de alimentación.

Quite la fuente de alimentación del chasis. (Por favor refiérase al manual de la instalación de su chasis.)

1. Por favor ahora refiérase al paso 1 de "Instalación de la fuente de alimentación (para la instalación del nuevo sistema)"

Notas y precaución del uso de la fuente de alimentación

1. La fuente de alimentación incluye alto voltaje peligroso; por favor no abra la fuente de alimentación en ninguna condición. Una vez que el compartimiento de la fuente de alimentación sea abierto, no será cubierto por la garantía.
2. Por favor utilice la fuente de alimentación en alrededores seguros y secos.
3. Por favor no obstruya, inserte, y no ponga cualquier cosa en los respiraderos y cualquier otras aberturas de la fuente de alimentación.
4. El cable de AC incluido con la fuente de alimentación ha sido examinado rigurosamente por la fábrica para los defectos y la calidad, por lo tanto, use solamente el cable de AC proveído con su fuente de alimentación. El cable de corriente AC fabricado por un de tercera persona puede producir resultados incompatibles y posiblemente causar daño a su sistema o fuente de alimentación.
5. Este producto solamente se diseña para el uso de interior.

Localizador de averías

Si su fuente de alimentación no está funcionando correctamente, por favor refiérase a los pasos siguientes:

1. Por favor asegúrese que el interruptor del voltaje esté en el modo correcto para el uso en su lugar (115V o 230V). (Solamente para las fuentes de alimentación sin la función de PFC)
2. Por favor asegure que el cable de la corriente AC es conectada con la fuente de alimentación.
3. Por favor asegure que el "I/O" de la fuente de alimentación sea girado a modo "I".
4. Por favor doble revise para ver si todos los cables de la placa madre, tarjeta video, discos duras, y dispositivos están conectados correctamente.
5. Por favor apague la fuente de alimentación girando el "I-O" al modo "O". Espere aproximadamente 5 minutos para que la fuente de alimentación reajuste sus mecanismos de protección, después gire al modo "I" y reinicie el sistema.

Precaución: La fuente de alimentación incluye alto voltaje peligroso; por favor no abra la fuente de alimentación bajo ninguna circunstancia. Una vez que el compartimiento de la fuente de alimentación sea abierto, no será cubierto por la garantía

Conectadores de la fuente de alimentación

Conectador EPS 24-pin de energía de la placa madre

Apoya la placa madre más reciente de ATX/BTX de Computadora

Apoya servidor de EEB/CEB/placa madre de estación de trabajo

Conectador ATX 24-pin de energía de la placa madre

Apoya Placa madre ATX de Computadora

Apoya Servidor/Estación de trabajo de Dual CPU Apoya sistema más reciente de CPU solo

Conectador ATX 8-pin de energía del CPU +12V

Apoya el sistema más reciente de CPU solo

Conectador PCI-E 6-pin de energía

Apoye tarjeta de video PCI-Express de extremo superior, algunas tarjetas de video de extremo superior puede requerir dos conectadores PCI-E 6 pin.

Conectador PCI-E 8-pin de energía

Apoye tarjeta de video PCI-Express de extremo superior, algunas tarjetas de video de extremo superior puede requerir otro conectador PCI-E 6 pin además del conectador PCI-E 8pin.

Conectador de energía del disco duro de SATA

Apoya los discos duros y dispositivos SATA más recientes

Conectador 4-pin estándar de energía periférica

Apoya los discos duros IDE/SCSI, unidades ópticas, ventiladores, etc...

Conectador pequeño 4-pin de energía del disco flexible

Apoya unidades de disco flexible o dispositivos compatibles

Conectadores de la fuente de alimentación

EPS 8-pin para convertir en conectador ATX 4-pin

Precaución:

1. Por favor apague su sistema y cambie al modo de "O" en la fuente de alimentación antes de conectar o de desconectar los conectadores de energía.
2. Todos los conectadores de energía son cerrados para prevenir conexiones incorrectas. Si usted no puede conectarlos fácilmente, por favor doble revise para asegurar la dirección y tipo del conectador antes de procurar de conectar otra vez. No una el conectador por fuerza; la conexión incorrecta dañará la fuente o los dispositivos de alimentación en su sistema.
3. El alambre de convertir (Figura 5.10) solamente se puede unir con el conectador de EPS 8-pin para convertir en conectador ATX 4-pin. La conexión incorrecta dañará la fuente de alimentación o los dispositivos en su sistema.

Los conectadores demostrados arriba pueden diferenciar dependiendo del modelo de su fuente de alimentación.

Garantía

Los defectos o los daños de componentes del producto causados por la producción defectuosa se cubren bajo la garantía. Los daños causados con las condiciones siguientes serán reparados o substituidos bajo jurisdicción de SilverStone.

1. El uso de acuerdo con instrucciones dados en este manual, sin uso erróneo, uso excesivo, u otros acciones inadecuados.
2. Daños no causados por el desastre natural (trueno, fuego, terremoto, inundación, sal, viento, insectos, animales etc...)
3. El producto no es desmontado, modificado, o reparado. Componentes no desmontados o no substituidos.
4. La marca/etiquetas de garantía no son quitados ni rotos.

La pérdida o los daños causados por condiciones con excepción de unas mencionadas arriba no están cubiertos bajo la garantía.
