Produkttyp	PC-Netzteil
Formfaktor	SFX (Small Form Factor)
Nennleistung	450 W
80 PLUS-Zertifizierung	Bronze (Effizienz bis zu 85%)
Eingangsspannung	100-240 V AC, 50-60 Hz
Aktive PFC-Schutzschaltung	Ja (automatische Spannungsanpassung)
Abmessungen (L x B x H)	125 x 100 x 63,5 mm
Gewicht	ca. 1,2 kg
Lüfter	1x 80-mm-Lüfter
Hauptanschluss	1x 24-polig (ATX/EPS)
CPU-Anschluss	1x 8-polig EPS (abnehmbar als 4+4)
PCI-Express-Anschlüsse	2x 6+2-polig
SATA-Anschlüsse	4x SATA
Peripherieanschlüsse (Molex)	2x 4-polig
Diskettenanschluss	1x 4-polig (klein)
Integrierte Schutzschaltungen	Überspannung, Unterspannung, Überstrom, Kurzschluss, Überhitzung
Spannungswahlschalter	Nein (aktive PFC, automatische Erkennung)
Verwendung	Nur für Innenräume
Garantie	3 Jahre (bei bestimmungsgemäßer Nutzung)
Wartung	Nicht öffnen, mit einem trockenen Tuch reinigen, Lufteinlässe prüfen

Häufig gestellte Fragen - STRIDER ST45SF 80PLUS BRONZE SILVERSTONE

Wie hoch ist die Nennleistung des Netzteils STRIDER ST45SF?

Das STRIDER ST45SF Netzteil hat eine Nennleistung von 450 W und ist 80 PLUS Bronze zertifiziert, was eine Energieeffizienz von bis zu 85% garantiert.

Ist dieses Netzteil mit meinem ATX-Mainboard kompatibel?

Ja, der Hauptanschluss ist ein 24-poliger Stecker, der mit modernen ATX/BTX-Mainboards kompatibel ist. Der CPU-Anschluss ist ein 8-poliger EPS-Stecker (abnehmbar als 4+4) für aktuelle Prozessoren.

Welche PCI-Express-Anschlüsse sind enthalten?

Das Netzteil enthält 2 PCI-Express 6+2-polige Anschlüsse, mit denen High-End-Grafikkarten versorgt werden können, die bis zu zwei Anschlüsse benötigen.

Kann ich dieses Netzteil in einem SFX-Gehäuse verwenden?

Ja, das SFX-Format ist für kompakte Gehäuse ausgelegt. Seine Abmessungen betragen 125 x 100 x 63,5 mm. Überprüfen Sie dennoch die Befestigungen Ihres Gehäuses.

Wie installiere ich das Netzteil richtig?

Stellen Sie sicher, dass das Gerät vor allen Arbeiten vom Stromnetz getrennt ist. Befestigen Sie das Netzteil im Gehäuse, schließen Sie die Kabel an (24-polig, CPU, PCIe, SATA usw.) und schließen Sie dann das Netzkabel an und schalten Sie den Schalter auf Position I.

Was tun, wenn das Netzteil nicht startet?

Überprüfen Sie, ob der Schalter auf I steht, das Netzkabel richtig eingesteckt ist und alle internen Anschlüsse fest sitzen. Warten Sie nach dem Ausschalten 5 Minuten, um die Schutzschaltungen zurückzusetzen.

Ist dieses Netzteil leise?

Der 80-mm-Lüfter ist für leisen Betrieb ausgelegt. Er kann bei geringer Last langsam drehen, aber die Lautstärke hängt von der Last und der Umgebungstemperatur ab.

Kann ich ein anderes Netzkabel als das mitgelieferte verwenden?

Es wird dringend empfohlen, nur das mit dem Netzteil gelieferte Kabel zu verwenden, da es werkseitig getestet wurde. Ein Fremdkabel könnte Inkompatibilitäten verursachen oder das Gerät beschädigen.

Was deckt die Garantie des Netzteils ab?

Die Garantie deckt Herstellungsfehler und interne Schäden ab, sofern das Gerät nicht geöffnet oder modifiziert wurde. Schäden durch unsachgemäße Nutzung, Naturkatastrophen oder Manipulation der Garantiesiegel sind nicht abgedeckt.

Kann ich dieses Netzteil in einer feuchten Umgebung verwenden?

Nein, das Netzteil ist nur für den Innenbereich in trockener Umgebung ausgelegt. Setzen Sie es nicht Feuchtigkeit, Flüssigkeiten oder Kondensation aus.

BEDIENUNGSANLEITUNG STRIDER ST45SF 80PLUS BRONZE SILVERSTONE

PSU Bedienungsanleitung

Netzteilinstallation (Bei Neuzusammenbau)

Stellen Sie bitte sicher, dass das Gerät nicht am Stromnetz hängt.

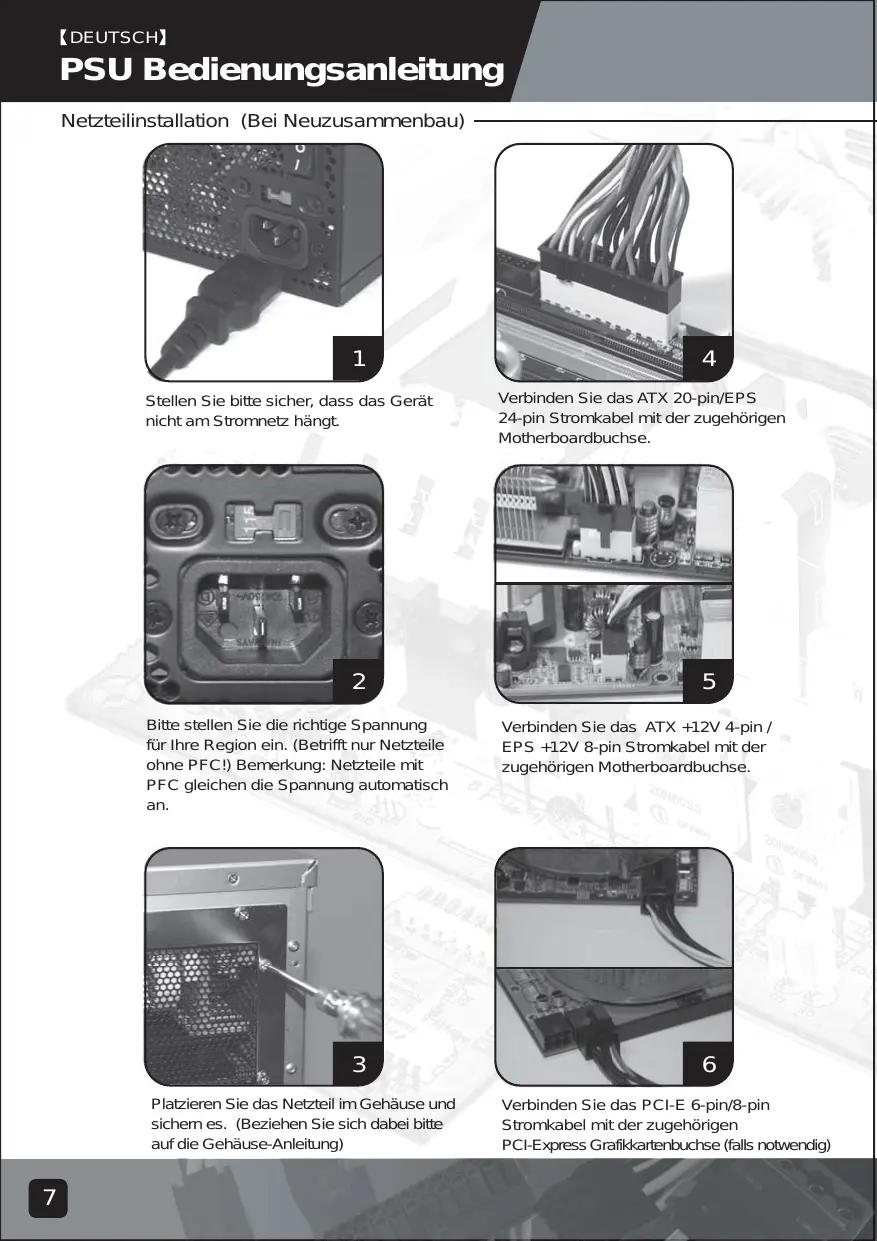

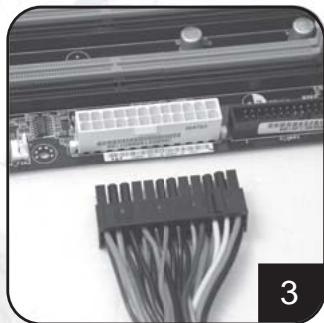

Verbinden Sie das ATX 20-pin/EPS 24-pin Stromkabel mit der zugehörigen Motherboardbuchse.

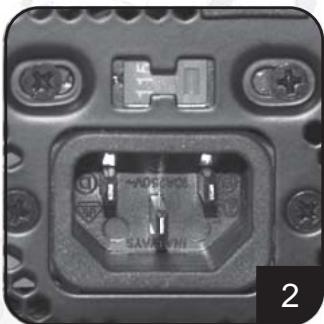

Bitte stellen Sie die richtige Spannung für Ihre Region ein. (Betrifft nur Netzteile ohne PFC!) Bemerkung: Netzteile mit PFC gleichen die Spannung automatisch an.

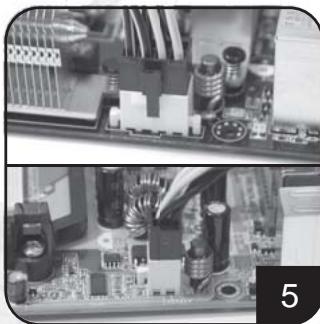

Verbinden Sie das ATX +12V 4-pin / EPS +12V 8-pin Stromkabel mit der zugehörigen Motherboardbuchse.

Platzieren Sie das Netzteil im Gehäuse und sichern es. (Beziehen Sie sich dabei bitte auf die Gehäuse-Anleitung)

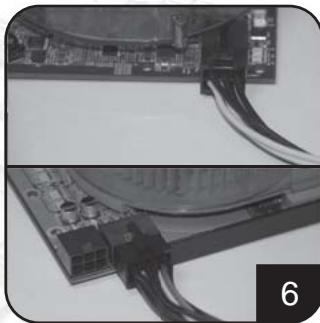

Verbinden Sie das PCI-E 6-pin/8-pin Stromkabel mit der zugehörigen PCI-Express Grafikkartenbuchse (falls notwendig)

PSU Bedienungsanleitung

Netzteilinstallation (Bei Neuzusammenbau)

Verbinden Sie das SATA Stromkabel mit den SATA Festplatten oder Geräten.

Verbinden Sie das kleine 4-pin Stromkabel mit dem Diskettenlaufwerk oder anderen kompatiblen Geräten.

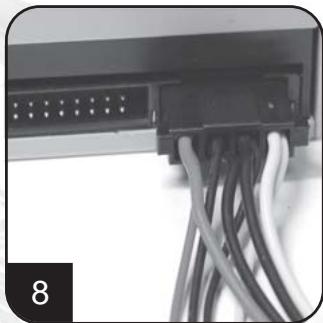

Verbinden Sie das 4-pin Peripherie-Stromkabel mit den IDE Festplatten, optische Laufwerke oder anderen Geräte.

Bauen Sie die Chassisabdeckung wieder zusammen und sichern Sie sie. (Beziehen Sie sich dabei bitte auf die Chassis Anleitung)

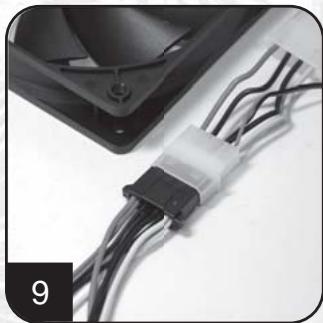

Verbinden Sie das 4-pin Peripherie-Stromkabel zu den Lüftern welche die peripheren Buchsen benutzen. (DC +12V)

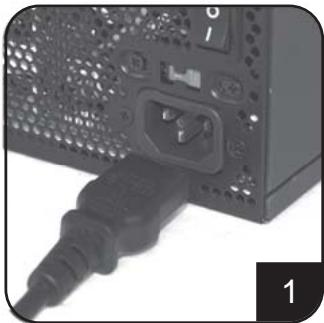

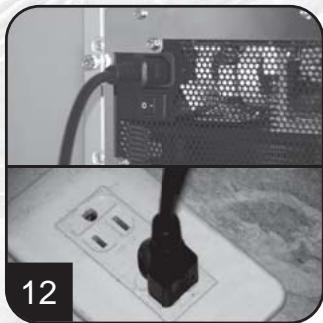

Verbinden sie das AC Stromkabel mit dem Netzteil. (Achtung: Benutzen sie keine Verteilerleisten. Falls es doch notwendig ist, kombinieren Sie diese bitte mit weiteren Hochleistungsgeräten, z.B.: Fernseher, Verstärker usw. kombinieren Sie sie mit anderen Hochleistungsgeräten wie Fernseher, Verstärker, usw...)

PSU Bedienungsanleitung

Netzteilinstallation (Bei Neuzusammenbau)

Schalten Sie das Netzteil auf "I" (I/O).

Achtung: Das Netzteil befindet sich jetzt im Standby Modus. Die Stromzufuhr wird über Ihr Motherboard gesteuert. (Bitte beziehen Sie sich dazu auf die Motherboard Bedienungsanleitung)

Netzteilinstallation (Auswechseln)

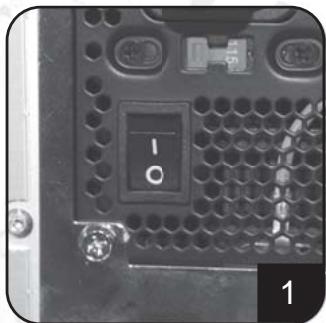

Nachdem Ihr PC heruntergefahren ist, schalten Sie das Netzteil auf die "O" Position um den Standby Betrieb zu deaktivieren und sicherzustellen das, das System keinen Strom mehr zieht.

Entfernen Sie das Stromkabel vom Netzteil.

Entfernen Sie alle Stromkabel die mit dem Motherboard, Videokarte, Festplatte und anderen Geräten verbunden sind.

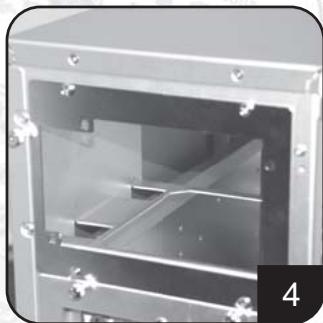

Entfernen Sie das Netzteil vom Chassis. (Beziehen Sie sich dabei bitte auf die Chassis Anleitung)

1. Bitte starten sie danach mit dem 1. Schritt der Netzteilinstallation (Bei Neuzusammenbau)

Netzteilbenutzung: Bemerkungen und Warnungen

1. Das Netzteil beinhaltet hohe Spannungen, bitte öffnen sie das Netzteil nicht. Falls das Gehäuse geöffnet wird besteht kein Garantieanspruch mehr.
2. Benutzen Sie das Netzteil nur unter sicheren und trockenen Bedingungen.
3. Bitte blockieren oder führen Sie keine Fremdkörper in die Lüfter oder andere Öffnungen des Netzteiles ein.
4. Das AC Kabel das bei ihren Netzteil mitgeliefert wird wurde im wurde auf seine Qualität und seine Funktionalität geprüft. Deshalb benutzen Sie nur das mitgelieferte Kabel mit ihren Netzteil.
   Der Einsatz AC Kabel welches fremd-produziert wurde kann zu Beschädigungen oder unerwarteten Ergebnissen in ihrem System oder Netzteil führen.
5. Das Produkt ist auf Einsatz im Haus ausgelegt.

Problembehandlung

Falls ihr Netzteil nicht richtig funktioniert überprüfen Sie folgende Punkte:

1. Stellen Sie sicher, dass der Spannungsschalter für den Gebrauch in ihrer Region eingestellt ist. (115V oder 230V). (Für Netzteile ohne PFC Funktion)
2. Stellen Sie sicher, dass das AC Stromkabel mit dem Netzteil verbunden ist.
3. Stellen Sie sicher, dass das Netzteil auf "I" gestellt ist.
4. Stellen Sie sicher, dass alle Kabel zum Motherboard, Videokarten, Festplatten und anderen Geräten korrekt verbunden sind.
5. Schalten Sie das Netzteil auf "O" und somit aus. Warten Sie zirka 5 Minuten um den Sicherheitsmechanismus zurückzusetzen. Danach schalten Sie wieder auf "I" und rebooten Sie das System.

Achtung: Das Netzteil beinhaltet hohe Spannungen, bitte öffnen sie das Netzteil nicht. Falls das Gehäuse geöffnet wird besteht kein Garantieanspruch mehr.

Stromverbindungen

Unterstützt das neue ATX/BTX PC Motherboard Unterstützt EEB/CEB Server/Workstation Motherboard

Unterstützt Dual CPU Server/ Workstation Unterstützt neuestes Single CPU System

	5.4	BLACK	GND	[IMAGE]	YELLOW	+12V
		BLACK	GND		YELLOW	+12V

ATX 4-pin CPU +12V Strombuchse/Stecker

Unterstützt neuestes Single CPU System

YELLOW +12V	BLACK	GND
YELLOW +12V	BLACK	SENSE
YELLOW +12V	BLACK	GND

PCI-E 6-pin Strombuchse/Stecker

Unterstützt hoch entwickelte PCI-Express Videokarten, einige hoch entwickelte Videokarten benötigen zwei PCI-E 6 pin Buchse/Stecker

YELLOW +12V	BLACK GND
YELLOW +12V	BLACK SENSE
YELLOW +12V	BLACK GND
BLACK SENSE	BLACK GND

PCI-E 8 pin Strombuchse/Stecker

Unterstützt hoch entwickelte PCI-Express Videokarten, einige hoch entwickelte Videokarten benötigen zusätzlich einen PCI-E 6-pin Stecker

SATA Festplatten Strombuchse/Stecker

Unterstützt neueste SATA Festplatten und Geräte

Unterstützt IDE/SCSI Festplatten, Optische Laufwerke, Lüfter, usw....

Unterstützt Standard Diskettenlaufwerke oder ähnliche Geräte.

Stromverbindungen

Das Umwandlungskabel

EPS 8-pin Stecker zusammengefügt werden und zu einem

ATX 4-pin Stecker umgebaut

Achtung :

1. Bitte fahren Sie ihr System herunter und schalten Sie auf "O" bevor sie ein Stromkabel anschließen oder abstecken.
2. Alle Stecker sind markiert um einen falschen Anschluss zu vermeiden. Falls Sie die Stecker nicht einfach verbinden können überprüfen Sie die Steckerrichtung bevor Sie es nochmals versuchen. Wenden Sie keine Gewalt an dadurch können Schäden an ihren Geräten auftreten
3. Das Umwandlungskabel (bild 5.10) kann nur mit dem EPS 8-pin Stecker zusammengefügt werden und zu einem ATX 4-pin Stecker umgebaut werden. Eine falsche Verbindung wird das Netzgerät oder andere Einheiten in Ihrem System beschädigen!

Die oben gezeigten Buchsen/Stecker können je nach Modell ihres Netzteils variieren.

Garantie

Produktkomponentenfehler oder Beschädigungen die aus fehlerhafter Produktion resultieren fallen unter die Garantieleistung. Beschädigungen mit den folgenden Konditionen werden unter SilverStone's Gerichtsbarkeit repariert oder ersetzt.

1. Benutzung in Übereinstimmung mit den Instruktionen in dieser Bedienungsanleitung, kein Missbrauch, übermäßiger Gebrauch, oder anderen unangebrachten Gebrauch.
2. Beschädigungen die nicht durch natürliche Katastrophen verursacht wurden. (Gewitter, Feuer, Erdbeben, Flut, Salz, Sturm, Insekten, Tiere, usw...)
3. Das Produkt wurde nicht zerlegt, modifiziert oder repariert. Komponenten nicht zerlegt oder ersetzt.
4. Die Garantiemarkierung wurde nicht entfernt oder gebrochen.

Verlust oder Beschädigungen die von den Konditionen in der Liste abweichen werden nicht von der Garantie gedeckt.
