Produkttyp	Computer-Netzteil
Marke	Silverstone
Modell	Strider ST45SF 80PLUS Bronze (Version 2.0)
Nennleistung	450 W
80PLUS-Zertifizierung	Bronze
Formfaktor	SFX
Eingangsspannung	100-240 V AC
Hauptanschluss	24-polig ATX/EPS
CPU-Anschluss	1x 4+4-polig EPS 12V
PCIe-Anschlüsse	1x 6+2-polig PCI-E
SATA-Anschlüsse	2 bis 4 SATA (je nach Version)
Peripherieanschlüsse	2 bis 4 4-polig Molex
Lüfter	1 Lüfter mit 80 mm
Schutz	OVP, UVP, OCP, OPP, SCP
Abmessungen (ca.)	125 x 100 x 63.5 mm
Gewicht (ca.)	1.2 kg
Pflege	Lüftungsgitter mit einem trockenen Tuch reinigen
Sicherheit	Netzteil nicht öffnen; gefährliche Spannung
Garantie	Standard-Hersteller-Garantie (Einzelheiten in der Anleitung)

Häufig gestellte Fragen - STRIDER ST45SF 80PLUS BRONZE (VERSION 2.0) SILVERSTONE

Was bedeutet 80PLUS Bronze?

Es handelt sich um eine Energieeffizienz-Zertifizierung. Ein 80PLUS Bronze Netzteil garantiert einen Wirkungsgrad von mindestens 82% bei typischer Last, wodurch der Energieverlust in Form von Wärme reduziert wird.

Welche Anschlüsse werden mit dem Silverstone Strider ST45SF mitgeliefert?

Das Netzteil wird mit einem 24-poligen Hauptanschluss, einem 4+4-poligen CPU-Anschluss, einem 6+2-poligen PCIe-Anschluss, SATA- und Molex-Anschlüssen geliefert. Die genaue Anzahl kann je nach Version variieren.

Kann ich dieses Netzteil in einem standard ATX-Gehäuse verwenden?

Ja, dank seines SFX-Formfaktors kann es mit einem Adapter (nicht im Lieferumfang) in den meisten ATX-Gehäusen montiert werden. Es ist ideal für kompakte Konfigurationen.

Wie installiere ich das Netzteil?

Stellen Sie sicher, dass das Netzteil ausgesteckt ist. Schließen Sie zuerst das 24-polige ATX-Kabel an das Motherboard an, dann das 4+4-polige CPU-Kabel. Schließen Sie anschließend die PCIe-, SATA- und Peripheriekabel an. Befestigen Sie das Netzteil mit den mitgelieferten Schrauben im Gehäuse. Stecken Sie das Netzkabel ein und schalten Sie den Schalter ein.

Ist das Netzteil laut?

Der 80-mm-Lüfter ist für leisen Betrieb bei geringer Last ausgelegt. Unter hoher Last kann er hörbar werden, bleibt aber im Rahmen für ein SFX-Netzteil.

Was tun, wenn das Netzteil nicht funktioniert?

Überprüfen Sie, ob der Schalter auf 'I' steht, das Netzkabel richtig eingesteckt ist und die Spannung (115V/230V) korrekt ist, falls Ihr Modell keine automatische Erkennung hat. Überprüfen Sie auch alle internen Verbindungen. Wenn nichts funktioniert, warten Sie 5 Minuten, nachdem Sie den Schalter auf 'O' gestellt haben, um die Schutzschaltungen zurückzusetzen.

Kann ich den Lüfter selbst austauschen?

Nein, es ist gefährlich, das Netzteil zu öffnen, da es spannungsführende Komponenten enthält. Jedes Öffnen führt zum Garantieverlust. Wenden Sie sich bei Problemen an den Silverstone-Support.

Ist dieses Netzteil mit einer High-End-Grafikkarte kompatibel?

Es kann Grafikkarten bis zu ~200 W über seinen 6+2-poligen PCIe-Anschluss versorgen. Für leistungsstärkere Karten wird ein Netzteil mit höherer Leistung empfohlen.

Wie reinige ich das Netzteil?

Ziehen Sie das Netzteil ab und verwenden Sie ein trockenes Tuch oder Druckluft, um Staub von den Lüftungsgittern zu entfernen. Verwenden Sie niemals Flüssigkeiten oder einen Staubsauger direkt an den internen Komponenten.

Wo finde ich die vollständige Anleitung?

Die Bedienungsanleitung im PDF-Format ist kostenlos auf notice-facile.com verfügbar. Sie können sie herunterladen oder eine Übersetzung in Ihrer Sprache anfordern.

BEDIENUNGSANLEITUNG STRIDER ST45SF 80PLUS BRONZE (VERSION 2.0) SILVERSTONE

PSU Bedienungsanleitung

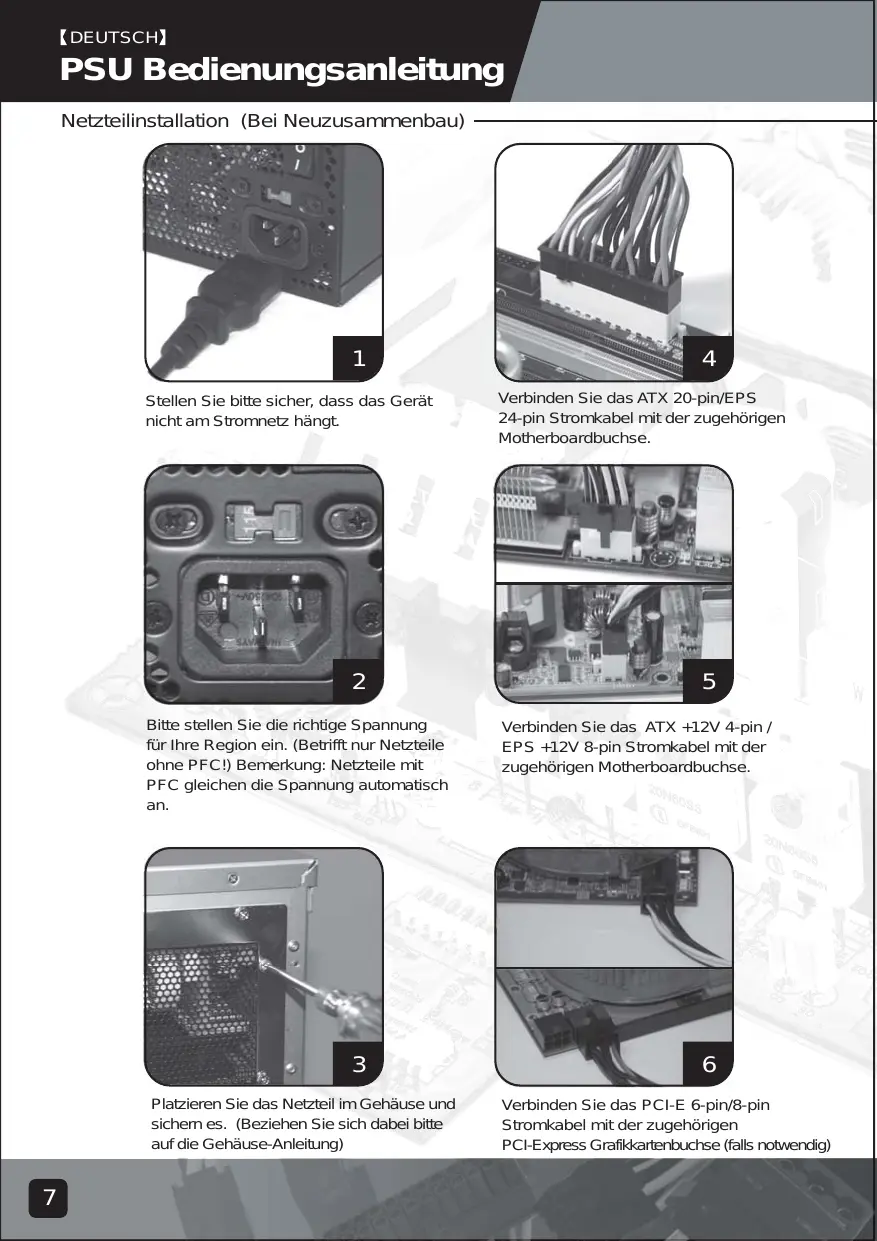

Netzteilinstallation (Bei Neuzusammenbau)

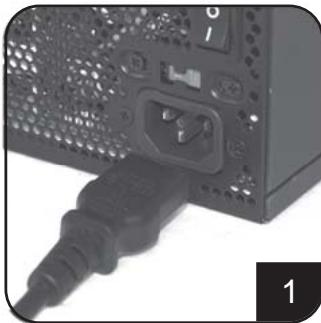

Stellen Sieitte sicher,dass das Gerat nicht am Stromnetz hangt.

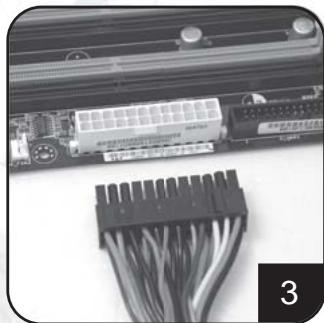

Verbinden Sie das ATX 20-pin/EPS 24-pin Stromkabel mit der zugehörgen Motherboardbuchse.

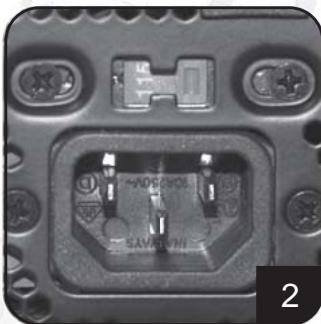

Bitte stellen Sie die richtige Spannung für ihre Region ein. (Betrift nur Netzeleithohne PFC!) Bemerkung: Netzeleith mit PFC gleichen die Spannung automatisch an.

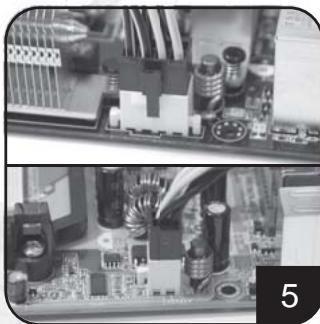

Verbinden Sie das ATX +12V 4-pin / EPS +12V 8-pin Stromkabel mit der zugehörigen Motherboardbuchse.

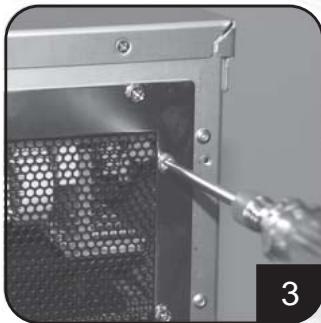

Platzieren Sie das Netzeil im Gehäuse und sichern es. (Beziehen Sie sich darüberitte auf die Gehäuse-Anleitung)

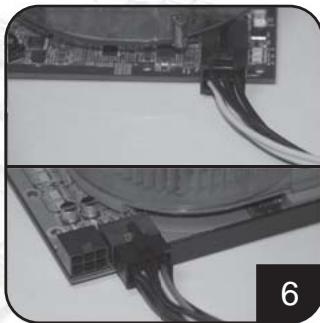

Verbinden Sie das PCI-E 6-pin/8-pin Stromkabel mit der zugehörigen PCI-Express Grafikkartenbuchse (falls notwendig)

PSU Bedienungsanleitung

Netzteilinstallation (Bei Neuzusammenbau)

Verbinden Sie das SATA Stromkabel mit den SATA Festplatten oder Geräten.

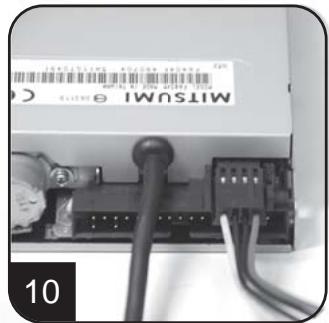

Verbinden Sie das keine 4-pin Stromkabel mit dem Diskettenlaufwerk oder anderen kompatiblen Geräten.

Verbinden Sie das 4-pin Peripherie-Stromkabel mit den IDE Festplatten, optische Laufwerke oder anderen Geräte.

Bauen Sie die Chassisabdeckung wieder zusammen und sichern Sie sie. (Beziehen Sie sich damititte auf die Chassis Anleitung)

Verbinden Sie das 4-pin Peripherie-Stromkabel zu den Lüftern welche die periphenen Buchsen benutzen. (DC +12V)

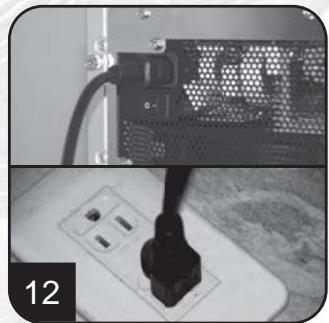

Verbinden sie das AC Stromkabel mit dem Netzeil. (Achtung: Benutzen sie keine Verteilerleisten. Falls es noch notwendig ist, kombinieren Sie dieseitte mit weiteren Hochleistungsgeräten, z.B.:Fernseher, Verstärker usw. kombinieren Sie sie mit anderen Hochleistungsgeräten wie Fernseher, Verstärker, usw....)

Netzteilinstallation (Bei Neuzusammenbau)

Schalten Sie das Netzeil auf "I" (I/O).

Achtung: Das Netzteil befindet sich jetzt im Standby Modus. Die Stromzufuhr wird über Ihr Motherboard gesteuert. (Bitte beziehen Sie sich dazu auf die Motherboard Bedienungsanleitung)

Netzteilinstallation (Auswechseln)

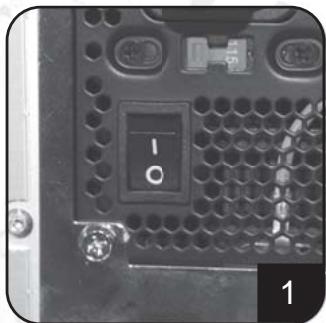

Nachdem Ihr PC heruntergebnis ist, schalten Sie das Netzteil auf die "O" Position um den Standby Betrieb zu deaktivieren und sicherzustellen das, das System keinen Strom mehrzieht.

Entfernen Sie das Stromkabel vom Netzteil.

Entfernen Sie alle Stromkabel die mit dem Motherboard, Videokarte, Festplatte und anderen Geräten verbunden sind.

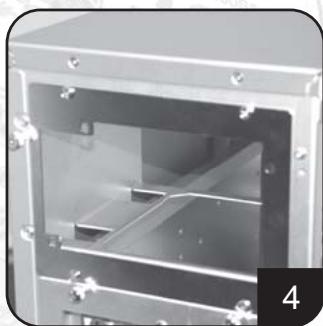

Entfemen Sie das Netzeil vom Chassis. (Beziehen Sie sich damititte auf die Chassis Anleitung)

5.itte starten sie danach mit dem 1.Schritt der Netzeilinstallation (Bei Neuzusammenbau)

Netzteilbenutzung: Bemerkungen und Warnungen

1. Das Netzteil beinhaltet hohe Spannungen,itte offen sie das Netzteil nicht. Falls das Gehäuse geöffnet wird besteht kein Garantieanspruch mehr.
2. Benutzen Sie das Netzteil nur unter sicheren und trockenen Bedingungen.
   3.itte blockieren oder fuhren Sie keine Fremdkorper in die Lufter oder andere Öffnungen des Netzeilees ein.
3. Das AC Kabel das bei ihren Netzeil mitgeliefert wird wurde im wurde auf seine Qualität und seine Funktionalität geprüft. Deshalb benutzen Sie nur das mitgelieferte Kabel mit ihren Netzeil. Der Einsatz AC Kabel welches fremd-produziert wurde kann zu Beschädigungen oder unerwarteten Ergebnissen in ihrem System oder Netzeil führen.
4. Das Produkt ist auf Einsatz im Haus ausgelegt.

Problembehandlung

Falls ihr Netzteil nicht richtig Funktioniert überprüfen Sie folgende Punkte:

1. Stellen Sie sicher, dass der Spannungsschalter für den Gebrauch in ihrer Region eingestellt ist. (115V oder 230V). (Für Netzeile ohne PFC Funktion)
2. Stellen Sie sicher, dass das AC Stromkabel mit dem Netzteil verbunden ist.
3. Stellen Sie sicher, dass das Netzteil auf "l" gestellt ist.
4. Stellen Sie sicher, dass alle Kabel zum Motherboard, Videokarten, Festplatten und anderen Geräten korrekt verbunden sind.
5. Schalten Sie das Netzteil auf "O" und somit aus. Warten Sie zirka 5 Minuten um den Sicherheitsmechanismus zusammen. Danach schalten Sie wieder auf "I" und rebooten Sie das System.

Achtung: Das Netzteil beinhaltet hohe Spannungen,itte öffnen sie das Netzteil nicht. Falls das Gehäuse geöffnet wird besteht kein Garantieanspruch mehr.

Stromverbindungen

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsbl YELLOW +12V YELLOW +12V ORANGE +3.3V

ORANGE +3.3V BLUE -12V
BLACK GND
GREEN PS-ON
BLACK GND
BLACK GND
BLACK GND
N/C
RED +5V RED +5V RED +5V BLACK GND

ORANGE +3.3V ORANGE +3.3V BLACK GND RED +5V BLACK GND RED +5V BLACK GND GREY PS-ON PURPLE +5Vsbl YELLOW +12V

ORANGE +3.3V BLUE -12V
BLACK GND
GREEN PS-ON
BLACK GND
BLACK GND
BLACK GND
N/C
RED +5V RED +5V

Unterstutz hoch entwickelte PCI-Express Videokarten, eine niche hoch entwickelte Videokarten benötigen zwei PCI-E 6 pin Buchse/Stecker

PCI-E 8 pin Strombuchse/Stecker

Unterstutz hoch entwickelte PCI-Express Videokarten, eine hier entwickelte Videokarten benötigten zusätzlich einen PCI-E 6-pin Stecker

SATA Festplatten Stombbuchse/Stecker

Unterstutz neuste SATA Festplatten und Geräte

Standard 4-pin Peripherie-Strombuchse/Stecker

Unterstzt IDE/SCSI Festplatten, Optische Laufwerke, Lüfter, usw....

Unterstutz Standard Diskettenlaufwerke oder ähnliche Geräte.

Stromverbindungen

Das Umwandlungskabel

EPS 8-pin Stecker zusammengefügt werden und zu einem ATX 4-pin Stecker umgebaut

Achtung :

1.itte fahren Sie ihr System herunter und schalten Sie auf "O"bevor sie ein Stromkabel anschlieben oder abstecken.
2. Alle Stecker sind markiert um einen falschen Anschluss zu vermeiden. Falls Sie die Stecker nicht einfach verbinden konnen überprüfen Sie die Steckerrichtung bevor Sie es nochmals versuchen. Wenden Sie keine Gewalt an dadurch konnen Schäden an ihren Geräten auftreten
3. Das Umwandlungskabel (bild 5.10) kann nur mit dem EPS 8-pin Stecker zusammengeführten werden und zu einem ATX 4-pin Stecker umgebaut werden. Eine falsche Verbindung wird das Netzgerät oder andere Einheiten in Ihr System beschädigen!

Die oben gezeigten Buchsen/Stecker können je nach Modell ihres Netzteils variieren.

Garantie

Produktkomponentenfehler oder Beschädigungen die aus fehlerhafter Produktion resultieren fallen unter die Garantieleistung. Beschädigungen mit den folgenden Konditionen werden unter SilverStone's Gerichtsbarkeit repariert oder ersetzt.

1. Benutzung in Übereinstimmung mit den Instruktionen in dieser Bedienungsanleitung, kein Missbrauch, übermöiger Gebrauch, oder anderen unangebrachten Gebrauch.
2. Beschädigungen die nicht durch natürliche Katastrophen verursacht wurden. (Gewitter, Feuer, Erdbeben, Flut, Salz, Sturm, Insekten, Tiere, usw...)
3. Das Produkt wurde nicht zerlegt, modifiziert oder repariert. Komponenten nicht zerlegt oder ersetzt.
4. Die Garantiemarkierung wurde nicht entfernt oder gebrochen.

Verlust oder Beschädigungen die von den Konditionen in der Liste abweichen werden nicht von der Garantie gedeckt.
