MANUAL DE USUARIO STRIDER ST45SF 80PLUS BRONZE (VERSION 2.0) SILVERSTONE

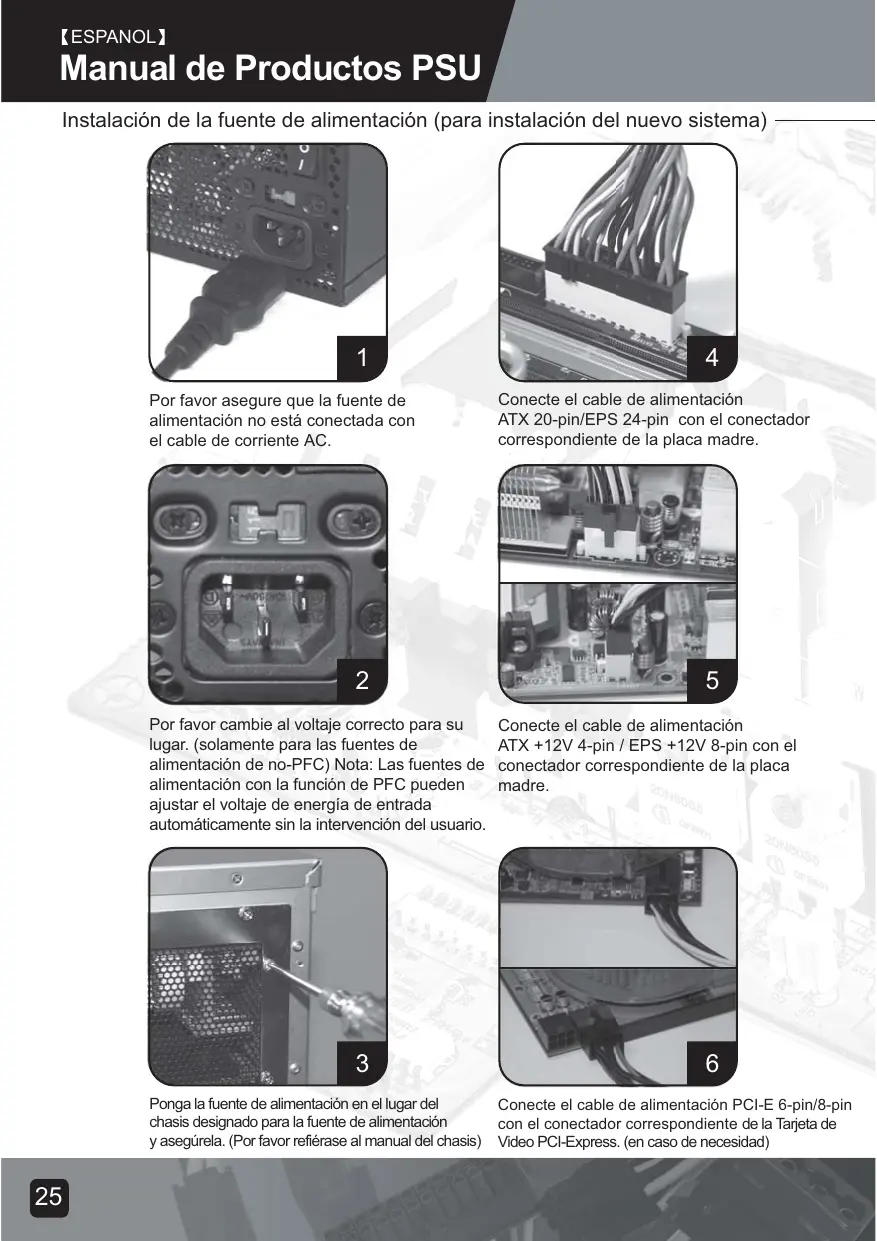

Manual de Productos PSU Instalación de la fuente de alimentación (para instalación del nuevo sistema)

Por favor asegure que la fuente de alimentación no está conectada con el cable de corriente AC.

Por favor cambie al voltaje correcto para su lugar. (solamente para las fuentes de alimentación de no-PFC) Nota: Las fuentes de alimentación con la función de PFC pueden ajustar el voltaje de energía de entrada automáticamente sin la intervención del usuario.

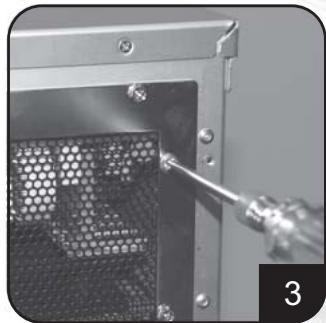

Ponga la fuente de alimentación en el lugar del chasis designado para la fuente de alimentación y asegúrela. (Por favor refiérase al manual del chasis)

Conecte el cable de alimentación ATX 20-pin/EPS 24-pin con el conectador correspondiente de la placa madre.

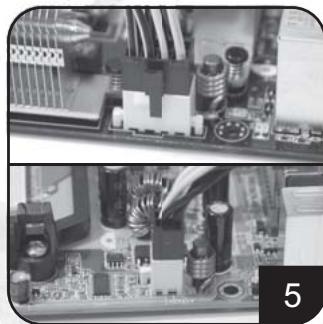

Conecte el cable de alimentación ATX +12V 4-pin / EPS +12V 8-pin con el conectador correspondiente de la placa madre.

Conecte el cable de alimentación PCI-E 6-pin/8-pin con el conectador correspondiente de la Tarjeta de Video PCI-Express. (en caso de necesidad) ESPANOL Manual de Productos PSU Instalación de la fuente de alimentación (para instalación del nuevo sistema)

Conecte los cables de alimentación a los discos duros o dispositivos SATA.

Conecte los cables de alimentación periféricos 4-pin con los discos duros IDE, unidades ópticas u otros dispositivos.

Conecte los cables de alimentación periféricos 4-pin con los ventiladores que utilizan los conectadores periféricos. (Variedad de DC +12V)

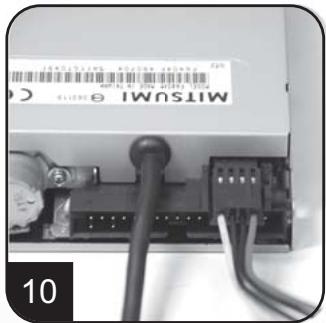

Conecte el cable de alimentación pequeño 4-pin con la unidad de Disco flexible u otros dispositivos compatibles

Reinstale la cubierta del chasis, y asegúrela. (Por favor refiérase a la instalación del chasis)

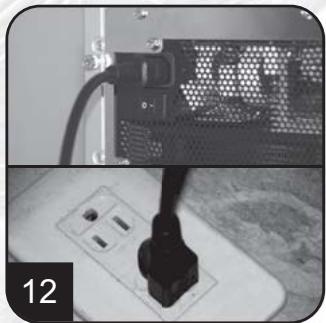

Conecte el cable de corriente AC con la fuente de alimentación. (Precaución: por favor no utilice el enchufe de extensión, si es necesario usar el enchufe de extensión, evite usarlo junto con otros electrodomésticos de mayor potencia tales como TV, Amplificador de audio, etc…)

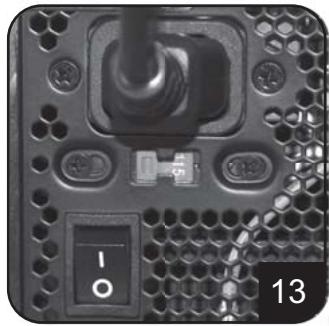

ESPANOL Manual de Productos PSU Instalación de la fuente de alimentación (para instalación del nuevo sistema) Prenda la fuente de alimentación girando al modo “I” (I-O). Precaución: La fuente de alimentación ahora está en espera. El sistema interruptor es controlado por la placa madre. (Por favor refiérase al manual de la placa madre)

Instalación de la fuente de alimentación (para el reemplazo)

Después apagar el sistema, gire la fuente de alimentación a la posición de “O” para inhabilitar la espera del sistema y asegurarse que el sistema no está extrayendo más ninguna energía.

Quite el cable de corriente AC de la fuente de alimentación.

Quite todos los cables de la fuente de alimentación conectados con la tarjeta de la placa madre, tarjeta de video, disco duro y otro dispositivo.

Quite la fuente de alimentación del chasis. (Por favor refiérase al manual de la instalación de su chasis.)

5. Por favor ahora refiérase al paso 1 de “Instalación de la

fuente de alimentación (para la instalación del nuevo sistema)”

ESPANOL Manual de Productos PSU Notas y precaución del uso de la fuente de alimentación

1. La fuente de alimentación incluye alto voltaje peligroso; por favor no abra la fuente de

alimentación en ninguna condición. Una vez que el compartimiento de la fuente de alimentación sea abierto, no será cubierto por la garantía.

2. Por favor utilice la fuente de alimentación en alrededores seguros y secos.

3. Por favor no obstruya, inserte, y no ponga cualquier cosa en los respiraderos y cualquier

otras aberturas de la fuente de alimentación.

4. El cable de AC incluido con la fuente de alimentación ha sido examinado rigurosamente

por la fábrica para los defectos y la calidad, por lo tanto, use solamente el cable de AC proveído con su fuente de alimentación. El cable de corriente AC fabricado por un de tercera persona puede producir resultados incompatibles y posiblemente causar daño a su sistema o fuente de alimentación.

5. Este producto solamente se diseña para el uso de interior.

Localizador de averías Si su fuente de alimentación no está funcionando correctamente, por favor refiérase a los pasos siguientes:

1. Por favor asegúrese que el interruptor del voltaje esté en el modo correcto para el uso en

su lugar (115V o 230V). (Solamente para las fuentes de alimentación sin la función de PFC)

2. Por favor asegure que el cable de la corriente AC es conectada con la fuente de alimentación.

3. Por favor asegure que el “I/O” de la fuente de alimentación sea girado a modo "I".

4. Por favor doble revise para ver si todos los cables de la placa madre, tarjeta video, discos

duras, y dispositivos están conectados correctamente.

5. Por favor apague la fuente de alimentación girando el “I-O” al modo “O”. Espere

aproximadamente 5 minutos para que la fuente de alimentación reajuste sus mecanismos de protección, después gire al modo “I” y reinicie el sistema. Precaución: La fuente de alimentación incluye alto voltaje peligroso; por favor no abra la fuente de alimentación bajo ninguna circunstancia. Una vez que el compartimiento de la fuente de alimentación sea abierto, no será cubierto por la garantía

ESPANOL Manual de Productos PSU Conectadores de la fuente de alimentación

Conectador EPS 24-pin de energía de la placa madre Apoya la placa madre más reciente de ATX/BTX de Computadora Apoya servidor de EEB/CEB/placa madre de estación de trabajo Conectador ATX 24-pin de energía de la placa madre Apoya Placa madre ATX de Computadora +5V +5V

EPS 8-pin CPU +12V power connector Apoya Servidor/Estación de trabajo de Dual CPU Apoya sistema más reciente de CPU solo BLACK BLACK GND GND YELLOW YELLOW +12V +12V Conectador ATX 8-pin de energía del CPU +12V Apoya el sistema más reciente de CPU solo +12V +12V +12V Conectador PCI-E 6-pin de energía Apoye tarjeta de video PCI-Express de extremo superior, algunas tarjetas de video de extremo superior puede requerir dos conectadores PCI-E 6 pin.

Conectador PCI-E 8-pin de energía Apoye tarjeta de video PCI-Express de extremo superior, algunas tarjetas de video de extremo superior puede requerir otro conectador PCI-E 6 pin además del conectador PCI-E 8pin.

Conectador de energía del disco duro de SATA Apoya los discos duros y dispositivos SATA más recientes Conectador 4-pin estándar de energía periférica Apoya los discos duros IDE/SCSI, unidades ópticas, ventiladores, etc… Conectador pequeño 4-pin de energía del disco flexible Apoya unidades de disco flexible o dispositivos compatibles ESPANOL Manual de Productos PSU Conectadores de la fuente de alimentación

El alambre de convertir EPS 8-pin para convertir en conectador ATX 4-pin Precaución:

1. Por favor apague su sistema y cambie al modo de “O” en la fuente de alimentación antes de

conectar o de desconectar los conectadores de energía.

2. Todos los conectadores de energía son cerrados para prevenir conexiones incorrectas.

Si usted no puede conectarlos fácilmente, por favor doble revise para asegurar la dirección y tipo del conectador antes de procurar de conectar otra vez. No una el conectador por fuerza; la conexión incorrecta dañará la fuente o los dispositivos de alimentación en su sistema.

3. El alambre de convertir (Figura 5.10) solamente se puede unir con el conectador de EPS

8-pin para convertir en conectador ATX 4-pin. La conexión incorrecta dañará la fuente de alimentación o los dispositivos en su sistema. Los conectadores demostrados arriba pueden diferenciar dependiendo del modelo de su fuente de alimentación. Garantía Los defectos o los daños de componentes del producto causados por la producción defectuosa se cubren bajo la garantía. Los daños causados con las condiciones siguientes serán reparados o substituidos bajo jurisdicción de SilverStone.

1. El uso de acuerdo con instrucciones dados en este manual, sin uso erróneo, uso excesivo, u

otros acciones inadecuados.

2. Daños no causados por el desastre natural (trueno, fuego, terremoto, inundación, sal, viento,

insectos, animales etc…)

3. El producto no es desmontado, modificado, o reparado. Componentes no desmontados o no

4. La marca/etiquetas de garantía no son quitados ni rotos.

La pérdida o los daños causados por condiciones con excepción de unas mencionadas arriba no están cubiertos bajo la garantía.
