STRIDER ST45SF 80PLUS BRONZE (VERSION 2.0) - Alimentation SILVERSTONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour ordinateur
Marque	Silverstone
Modèle	Strider ST45SF 80PLUS Bronze (Version 2.0)
Puissance nominale	450 W
Certification 80PLUS	Bronze
Facteur de forme	SFX
Tension d'entrée	100-240 V AC
Connecteur principal	24 broches ATX/EPS
Connecteur CPU	1x 4+4 broches EPS 12V
Connecteurs PCIe	1x 6+2 broches PCI-E
Connecteurs SATA	2 à 4 SATA (selon version)
Connecteurs périphériques	2 à 4 Molex 4 broches
Ventilation	1 ventilateur de 80 mm
Protection	OVP, UVP, OCP, OPP, SCP
Dimensions (approx.)	125 x 100 x 63.5 mm
Poids (approx.)	1.2 kg
Entretien	Nettoyer les grilles d'aération avec un chiffon sec
Sécurité	Ne pas ouvrir l'alimentation ; tension dangereuse
Garantie	Garantie constructeur standard (détails dans la notice)

FOIRE AUX QUESTIONS - STRIDER ST45SF 80PLUS BRONZE (VERSION 2.0) SILVERSTONE

Que signifie 80PLUS Bronze ?

C'est une certification d'efficacité énergétique. Une alimentation 80PLUS Bronze garantit un rendement d'au moins 82% à charge typique, réduisant la perte d'énergie sous forme de chaleur.

Quels sont les connecteurs fournis avec le Silverstone Strider ST45SF ?

L'alimentation est livrée avec un connecteur principal 24 broches, un connecteur CPU 4+4 broches, un connecteur PCIe 6+2 broches, des connecteurs SATA et Molex. Le nombre exact peut varier selon la version.

Puis-je utiliser cette alimentation dans un boîtier ATX standard ?

Oui, grâce à son format SFX, elle peut être montée dans la plupart des boîtiers ATX à l'aide d'un adaptateur (non fourni). Elle est idéale pour les configurations compactes.

Comment installer l'alimentation ?

Assurez-vous que l'alimentation est débranchée. Connectez d'abord le câble ATX 24 broches à la carte mère, puis le câble CPU 4+4 broches. Connectez ensuite les câbles PCIe, SATA et périphériques. Fixez l'alimentation dans le boîtier avec les vis fournies. Branchez le câble secteur et allumez l'interrupteur.

L'alimentation est-elle bruyante ?

Le ventilateur de 80 mm est conçu pour être silencieux à faible charge. Sous forte charge, il peut devenir audible mais reste dans les normes pour une alimentation SFX.

Que faire si l'alimentation ne fonctionne pas ?

Vérifiez que l'interrupteur est sur 'I', que le câble secteur est bien branché, et que la tension (115V/230V) est correcte si votre modèle n'est pas à détection automatique. Vérifiez également toutes les connexions internes. Si rien ne marche, attendez 5 minutes après avoir mis l'interrupteur sur 'O' pour réinitialiser les protections.

Puis-je remplacer le ventilateur moi-même ?

Non, il est dangereux d'ouvrir l'alimentation car elle contient des composants sous tension. Toute ouverture annule la garantie. En cas de problème, contactez le support Silverstone.

Cette alimentation est-elle compatible avec une carte graphique haut de gamme ?

Elle peut alimenter des cartes graphiques jusqu'à ~200 W grâce à son connecteur PCIe 6+2 broches. Pour des cartes plus puissantes, une alimentation de puissance supérieure est recommandée.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation et utilisez un chiffon sec ou une bombe d'air comprimé pour enlever la poussière des grilles d'aération. Ne jamais utiliser de liquide ou d'aspirateur directement sur les composants internes.

Où trouver la notice complète ?

La notice d'utilisation au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction dans votre langue.

MODE D'EMPLOI STRIDER ST45SF 80PLUS BRONZE (VERSION 2.0) SILVERSTONE

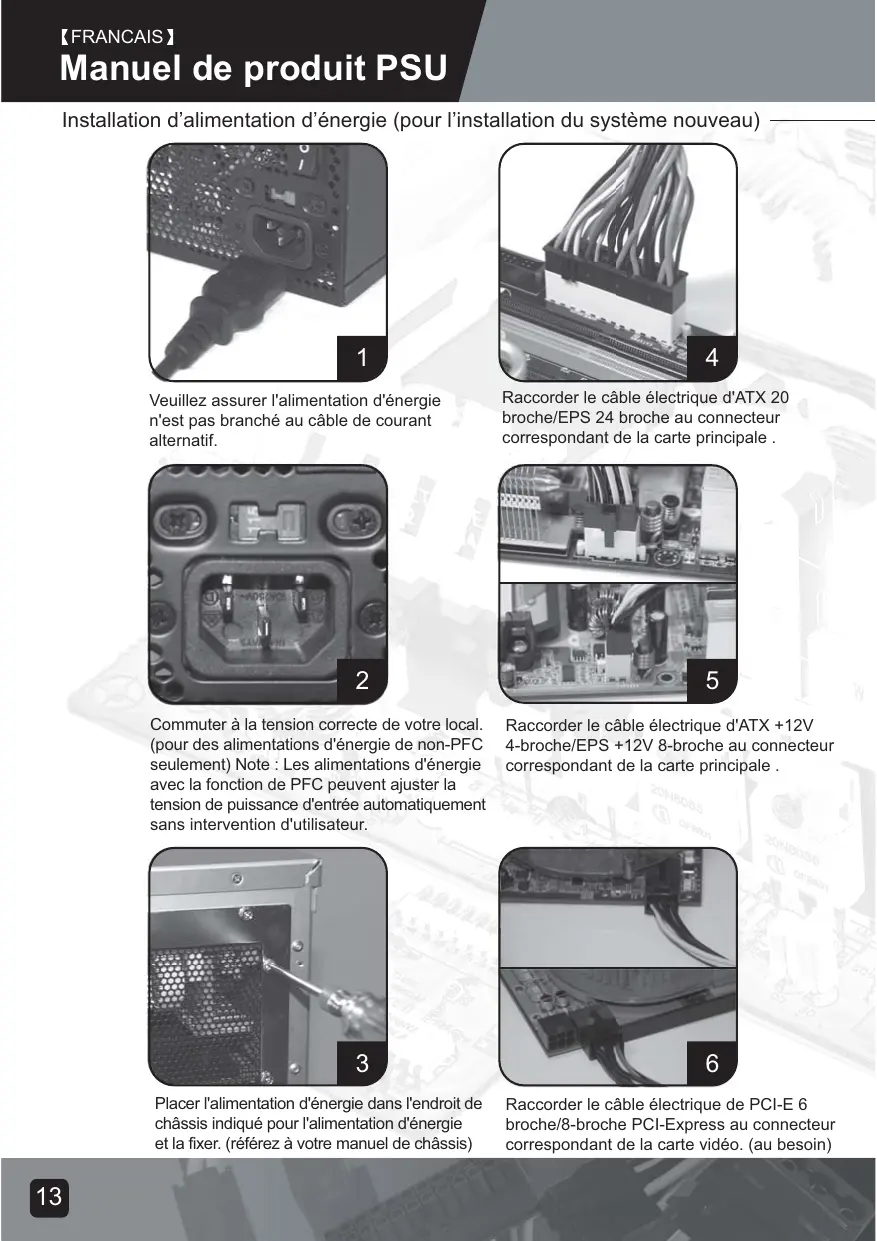

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au cable de courant alternatif.

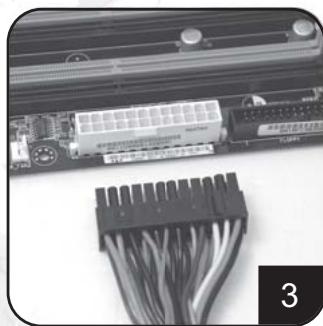

Raccorder le cable électrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

Placer l'alimentation d'énergie dans l'endroit de châssis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de châssis)

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit cable électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l'utilisation de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer qu'au mode « I » de l'alimentation « d'énergie entrée-sortie » est nécessaire.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

ORANGE +3.3V

ORANGE +3.3V

BLACK GND

RED +5V

BLACK GND

RED +5V BLACK ON

BLACK GND CPBX PS ON

GREY 10 On PURPLE +5Vsb

YELLOW +12V

ORANGE +3.3V

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

BLACK GND

BLACK GND BLACK

BLACK GND BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel.

Supporter le système de CPU singulier dernier.

BLACK

GND GND

YELLOW +12V

YELLOW +12V

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

5.5

YELLOW +12V

YELLOW +12V

YELLOW +12V

BLACK GND

BLACK SENS

BLACK GND

GND

SENSE

GND

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

5.6

YELLOW +12V

YELLOW +12V YELLOW +12V

YELLOW +12V BLACK-SENSE

BLACK GENDER

BLACK

BLACK

BLACK

BLACK

GND

SENSE

GND

GND

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

5.7

YELLOW +12V

BLACK GND

RED +5V

BLACK GND ORANGE 77

ORANGE +3.3V

5.8

YELLOW +12V

BLACK GND

BLACK GND

BED +5V

5.9

YELLOW +12V

BLACK GND

BLACK GND

RED +5V

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
