MANUALE UTENTE STRIDER ST45SF 80PLUS BRONZE SILVERSTONE

Manuale PSU su prodotti

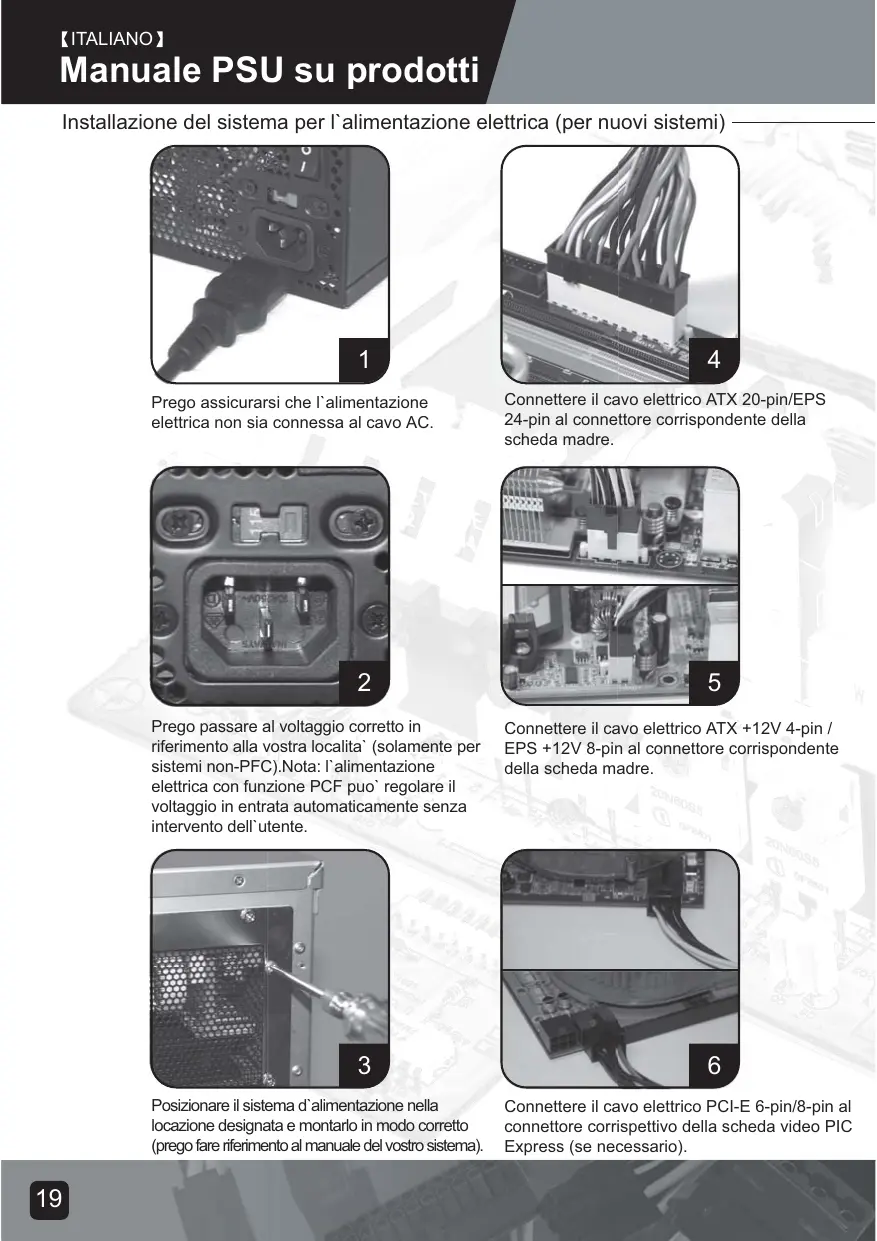

Installazione del sistema per l'alimentazione elettrica (per nuovi sistemi)

Prego assicurarsi che l'alimentazione elettrica non sia connessa al cavo AC.

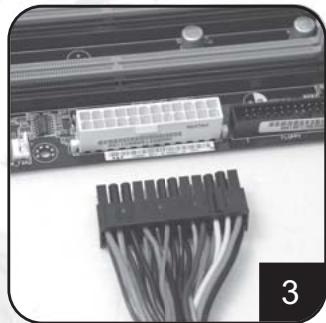

Connettere il cavo elettrico ATX 20-pin/EPS 24-pin al connettore corrispondente della scheda madre.

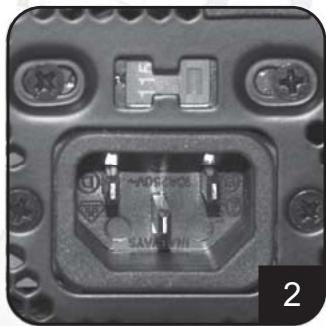

Prego passare al voltaggio corretto in riferimento alla vostra località` (solamente per sistemi non-PFC). Nota: l'alimentazione elettrica con funzione PCF puo` regolare il voltaggio in entrata automaticamente senza intervento dell'utente.

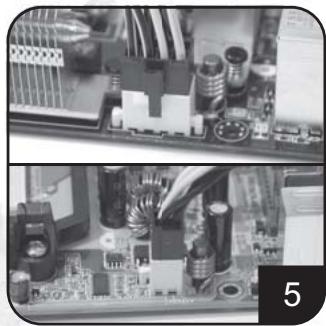

Connettere il cavo elettrico ATX +12V 4-pin / EPS +12V 8-pin al connettore corrispondente della scheda madre.

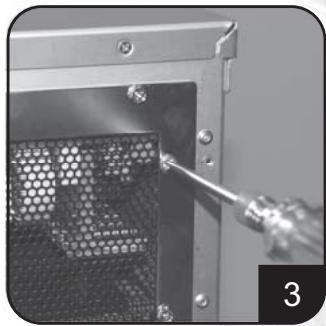

Posizionare il sistema d'alimentazione nella locazione designata e montarlo in modo corretto (prego fare riferimento al manuale del vostro sistema).

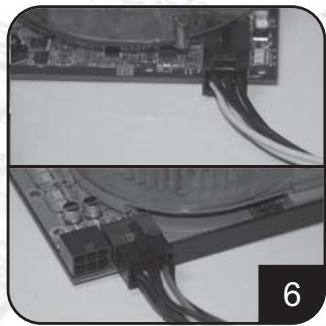

Connettere il cavo elettrico PCI-E 6-pin/8-pin al connettore corrispettivo della scheda video PIC Express (se necessario).

Installazione del sistema per l'alimentazione elettrica (per nuovi sistemi)

Connettere i cavi elettrica SATA all'hard drive SATA oppure alle altre unita'.

MITSUMI e-mail 10

Connettere il cavo elettrico ridotto a 4-pin ai drive floppy oppure ad altri apparecchi compatibili.

Connettere i cavi elettrici della periferica a 4-pin all'hard drive IDE, drive ottici oppure altre unita'.

Rimontare il coperchio del sistema e chiuderlo in modo corretto (prego fare riferimento all'installazione del telaio).

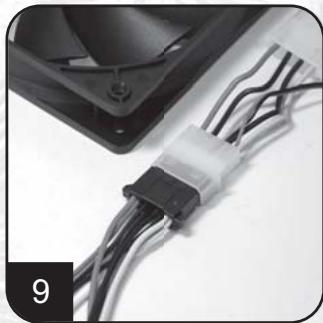

Connettere i cavi elettrici della periferica a 4-pin alle ventole usando i connettori periferici (varieta` DC+12V).

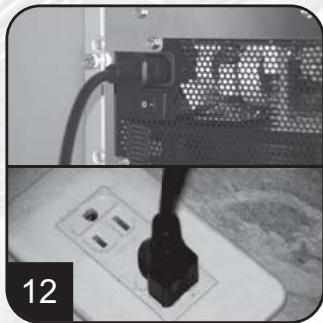

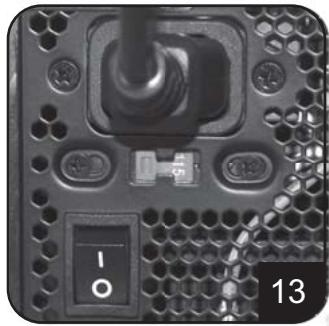

Connettere il cavo elettrico AC all'alimentazione elettrica (attenzione: prego non usare la prolunga elettrica, se e' necessario l'uso di una prolunga, evitare di combinarla con apparecchiature ad alto voltaggio come TV, amplificatori audio, ecc...).

Manuale PSU su prodotti

Installazione del sistema per l'alimentazione elettrica (per nuovi sistemi)

Attenzione: il sistema d'alimentazione e`in modalita` di attesa. L'accensione/spegnimento del sistema sono controllati dalla scheda madre (prego fare riferimento al manuale della scheda madre).

Installazione del sistema d'alimentazione elettrica (per sostituzione)

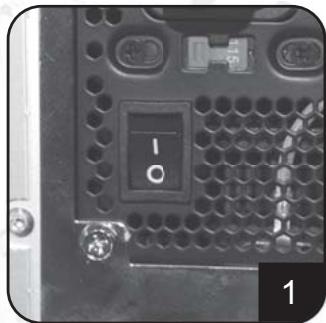

Dopo aver spento il sistema, impostare il sistema su posizione "O" per disabilitare la funzione di attesa ed assicurarsi che il sistema non stia prelevando altra energia.

Rimuovere tutti i cavi elettrici connessi alla scheda madre, scheda video, hard drive ed altre apparecchiature.

Rimuovere il cavo AC dalla presa elettrica.

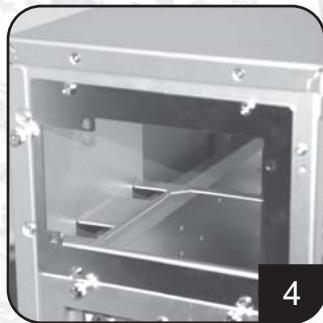

Rimuovere il sistema di alimentazione elettrica dal telatio (prego fare riferimento al manuale d'installazione del vostro sistema).

1. Prego fare riferimento alla Procedura1 di “Installazione del sistema per l'alimentazione elettrica” (per i nuovi assemblaggi).

Note e cautele sull\`uso del sistema per la fornitura elettrica

1. Il sistema per la fornitura elettrica include alto voltaggio pericoloso; prego non aprire la struttura dell'unita` per nessun motivo. Una volta che il sistema e` stato aperto, la garanzia automaticamente diviene nulla.
2. Prego usare il sistema solamente in luoghi sicuri ed asciutti.
3. Prego non ostruire, inserire oppure gettare sulla all'interno delle prese d'aria del sistema.
4. Il cavo AC accluso al sistema e` stato severamente analizzato ed e` esente da alcun tipo di difetti qualitativi, prego usare solamente il cavo AC fornito con il sistema. Un cavo AC non approvato o consigliato dal construttore del sistema elettrico potrebbe risultare incompatibile e danneggiare il vostro sistema o la presa elettrica.
5. Questo prodotto e` stato designato per uso solamente interno.

Ricerca e soluzione dei problemi

Se il vostro sistema non funziona correttamente, prego fare riferimento alla seguente procedura:

1. Prego assicurarsi che il selettore del voltaggio sia stato posizionato nel modo corretto (115V oppure 230V) (solamente per sistemi d'alimentazioni senza PFC).
2. Prego assicurarsi che il cavo AC sia connesso al sistema.
3. Prego assicurarsi che il "I/O" del sistema sia in modalita` "I".
4. Prego controllare attentamente che la scheda madre, le schede video, l'hard drive ed i cavi degli apparecchi siano connessi correttamente.
5. Prego spegnere il sistema spostando il selettore "I/O" in modalita` "O". Attendere circa 5 minuti per permettere che l'unita` attivi i meccanismi di protezione, quindi passare a modalita` "I" e riavviare il sistema.

Attenzione :Il sistema per la fornitura elettrica include alto voltaggio pericoloso; prego non aprire la struttura dell'unita` per nessun motivo. Una volta che il sistema e` stato aperto, la garanzia automaticamente diviene nulla.

Connettori di alimentazione elettrica

Connettori di alimentazione elettrica per schedamadre EPS 24-pin

Supporto delle più recenti schedemadri ATX/BTX PC. Supporto dei server EEB/CEB/Stazioni di lavoro per schede madri

Connettori di alimentazione elettrica per schedamadre ATX 20-pin

Supporto per schedamadre ATX-PC

Connettere elettroco EPS 8-pin CPU +12V

Supporto Dual CPU server/ stazione di lavoro Supporto dei piu` recenti sistemi CPU

Connettore elettrico ATX 4-pin CPU +12V

Supporto dei piu` recenti sistemi CPU

Connettore elettrico PCI-E 6-pin

Supporto scheda video high-end PCI-Express, alcune schede video high-end possono richiedere due connettori PCI-E 6 pin.

Connettori elettrici PCI-E 8 pin

Supporto schede video high-end PCI-Express, alcune schede video high-end possono richiedere due connettori PCI-E 8 pin.

Connettore elettrico disco rigido SATA

Supporto delle per i piu` recenti hard disc SATA ed altre apparecchiature

Connettore elettrico periferico Standard 4-pin

Supporto per hard drive IDE/SCSI, drive ottici, ventole, ecc...

Connettore elettrico ridotto floppy 4-pin

Supporto per drive floppy standard oppure apparecchiature compatibili

Connettori di alimentazione elettrica

Il cavo di conversione

connettore EPS 8 al fine di effettuare la conversione in ATX 4

Attenzione:

1. Prego spegnere il vostro sistema e passare a modalita “O” sul sistema elettrico prima di collegare oppure scollegare i connettori elettrici.
2. Tutti i connettori sono designati per prevenire connessioni non corrette. Se non e' possibile connetterli, prego controllare che la direzione e la tipologia dei connettori usata sia corretta prima di tentare nuovamente la connessione. Non forzare il connettore durante la connessione al fine di evitare danni all'unita' oppure al sistema.
3. Il cavo di conversione (immagine 5.10) puo` solamente essere allegata al connettore EPS 8 al fine di effettuare la conversione in ATX 4. Una connessione non corretta potrebbe danneggiare la presa elettrica oppure l'apparecchio.

I connettori mostrati qui sopra possono differire di vostro modello di sistema d'alimentazione elettrica.

Garanzia

I difetti delle componenti dei prodotti oppure danni risultanti da una produzione errata sono coperti dalla garanzia. I danni risultanti dalle seguenti condizioni verranno riparati (oppure verra` implementata la sostituzione delle componenti) sotto la giurisdizione della SilverStone.

1. Uso in accordo alle istruzioni fornite in questo manuale, assenza di misuso, ovrauso oppure azioni inappropriate.
2. Danni non causati da disastri naturali (fulmini, incendio, terremoto, inondazioni, Sali, vento, insetti, animali, ecc...).
3. Il prodotto non deve essere smontato, modificato oppure alterato. Le componenti non devono essere smontate oppure sostituite.
4. Le etichette della garanzia non devono essere rimosse oppure danneggiate.

Perdite oppure danni risultanti da condizioni differenti da quelle appena listate non sono coperte dalla garanzia.
