Intitulé	Description
Type de produit	Alimentation ATX
Modèles disponibles	SILVERSTONE STRIDER ESSENTIAL ST50F-ES230, STRIDER ESSENTIAL ST60F-ES 80PLUS, STRIDER ESSENTIAL ST70F-ES 80PLUS
Puissance	50W, 60W, 70W selon le modèle
Certification d'efficacité	80 PLUS (pour les modèles ST60F-ES et ST70F-ES)
Tension d'entrée	100-240V AC
Dimensions approximatives	150 mm (L) x 140 mm (W) x 86 mm (H)
Poids	Environ 1.5 kg
Connecteurs principaux	1 x 24-pin, 1 x 4+4 pin CPU, 2 x 6+2 pin PCIe (selon le modèle)
Compatibilités	Compatible avec les cartes mères ATX, Micro-ATX et Mini-ITX
Fonctions principales	Protection contre les surtensions, les courts-circuits et les surcharges
Entretien et nettoyage	Débrancher l'alimentation avant le nettoyage, utiliser un chiffon doux pour enlever la poussière
Pièces détachées et réparabilité	Réparabilité limitée, pièces internes non remplaçables par l'utilisateur
Sécurité	Conforme aux normes de sécurité CE, FCC, et UL
Informations générales	Idéale pour les configurations de bureau et les PC de jeu d'entrée de gamme

FOIRE AUX QUESTIONS - STRIDER ESSENTIAL ST50F-ES230, STRIDER ESSENTIAL ST50F-ES230, STRIDER ESSENTIAL ST60F-ES 80PLUS, STRIDER ESSENTIAL ST70F-ES 80PLUS SILVERSTONE

Comment vérifier si mon alimentation SILVERSTONE fonctionne correctement ?

Vous pouvez vérifier le bon fonctionnement de votre alimentation en utilisant un multimètre pour mesurer les tensions sur les connecteurs de l'alimentation. Assurez-vous que les tensions sont dans les limites spécifiées : 3,3V, 5V et 12V.

Que faire si mon ordinateur ne s'allume pas ?

Vérifiez d'abord les connexions de l'alimentation à la carte mère et aux autres composants. Assurez-vous que l'alimentation est correctement branchée et que le bouton d'alimentation du boîtier est fonctionnel. Essayez également de débrancher tous les périphériques non essentiels.

Est-ce que cette alimentation est compatible avec ma carte graphique ?

Vérifiez la puissance requise par votre carte graphique et comparez-la avec la puissance de votre alimentation. Les modèles ST50F-ES230, ST60F-ES et ST70F-ES ont des puissances respectives de 500W, 600W et 700W, ce qui devrait suffire pour la plupart des configurations.

L'alimentation fait un bruit anormal, que faire ?

Un bruit anormal peut provenir du ventilateur. Vérifiez s'il y a des obstructions ou de la poussière. Si le bruit persiste, il pourrait être nécessaire de contacter le support technique pour un service après-vente.

Comment savoir si mon alimentation est surchargée ?

Si votre ordinateur redémarre fréquemment ou s'éteint de manière inattendue, cela peut indiquer une surcharge. Assurez-vous que la consommation totale de votre système ne dépasse pas la capacité de votre alimentation.

Quelle est la durée de garantie pour ces alimentations ?

Les alimentations SILVERSTONE sont généralement couvertes par une garantie de 3 ans. Vérifiez les détails de votre achat pour confirmer la durée de garantie spécifique.

Puis-je utiliser cette alimentation avec un système de refroidissement liquide ?

Oui, les alimentations SILVERSTONE peuvent être utilisées avec des systèmes de refroidissement liquide tant que la puissance totale ne dépasse pas la capacité de l'alimentation.

Comment installer correctement mon alimentation SILVERSTONE ?

Assurez-vous que l'alimentation est installée avec le ventilateur orienté vers l'extérieur ou vers le bas, selon le design de votre boîtier. Connectez tous les câbles nécessaires à la carte mère, au processeur et aux périphériques.

Que faire si l'alimentation ne s'allume pas du tout ?

Vérifiez si le câble d'alimentation est correctement branché et si la prise fonctionne. Vous pouvez également essayer de tester l'alimentation avec le 'paperclip test' pour voir si elle s'allume sans être connectée à la carte mère.

MODE D'EMPLOI STRIDER ESSENTIAL ST50F-ES230, STRIDER ESSENTIAL ST50F-ES230, STRIDER ESSENTIAL ST60F-ES 80PLUS, STRIDER ESSENTIAL ST70F-ES 80PLUS SILVERSTONE

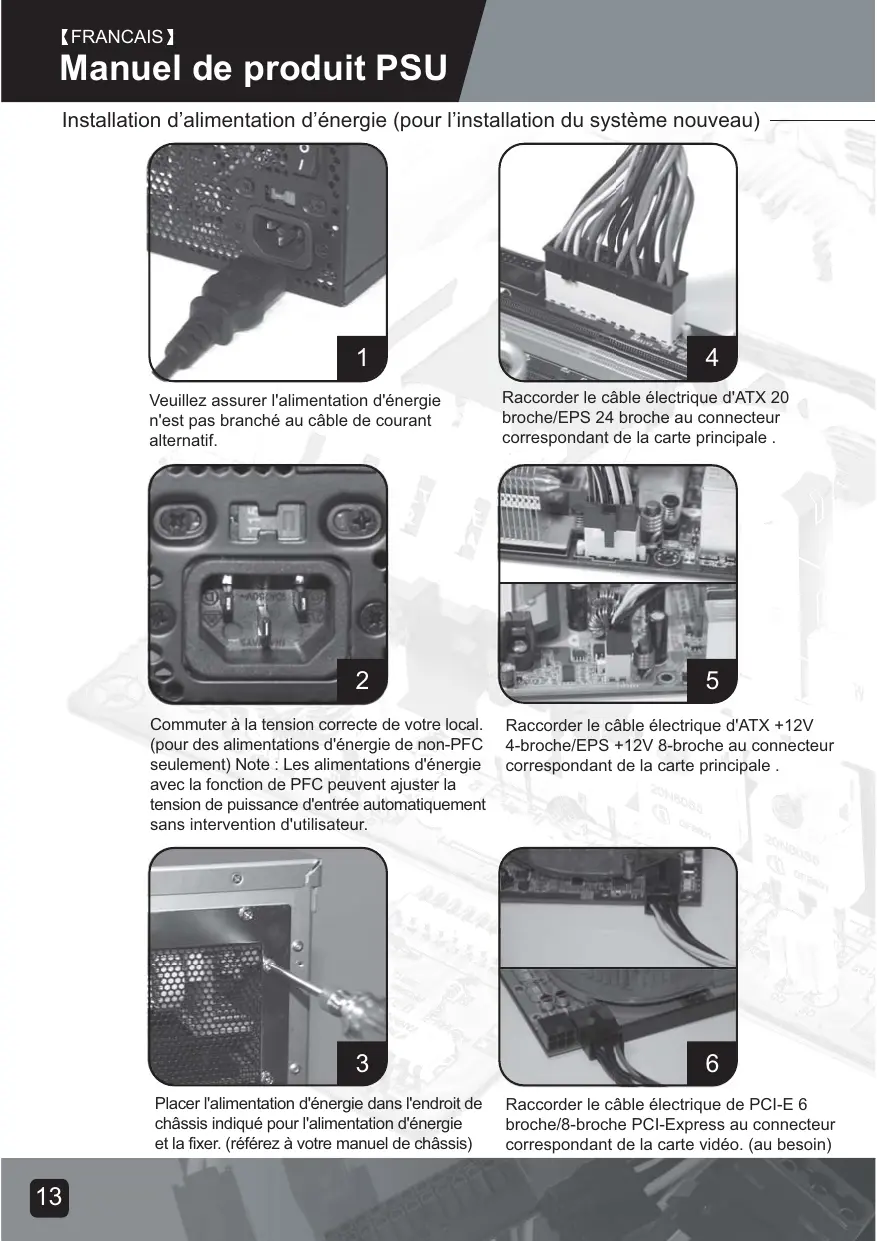

Installation de (pour l'installation d'un système nouveau)

Veuillez vous assurer que l'alimentation d'énergie n'est pas branchée au câble de courant alternatif.

Raccorder le câble électrique ATX 20 broches / EPS 24 broches au connecteur correspondant de la carte principale.

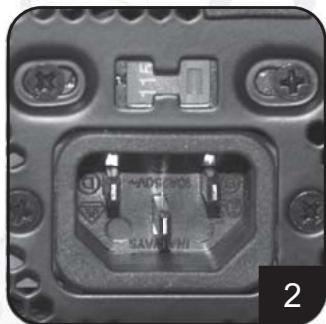

Commuter sur la tension correcte de votre local. (pour des alimentations d'énergie non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention de l'utilisateur.

Raccorder le câble électrique ATX +12V 4 broches / EPS +12V 8 broches au connecteur correspondant de la carte mère.

Placer l'alimentation dans l'emplacement prévu à cet effet du châssis et la fixer. (Référez-vous à votre manuel du châssis)

Raccorder le câble électrique PCI-E 6 broches/8 broches PCI-Express au connecteur correspondant de la carte vidéo. (si nécessaire)

Installation de l'alimentation électrique (pour l'installation d'un nouveau système)

Raccorder les câbles électriques SATA au lecteur de disque dur ou aux dispositifs SATA.

Raccorder le petit câble électrique de 4 broches au lecteur de disquett compatibles.

Raccorder les câbles électriques périphériques 4-broches au lecteur de disque dur IDE, aux lecteurs optiqu .

Réinstaller le couvercle du châssis et le fixer. (Reportez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C.C. +12V).

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (ATTENTION : ne pas utiliser de prise multiple. Si l'utilisation d'une rallonge est nécessaire, évitez de la combiner avec d'autres appareils électroménagers de puissance élevée tels que téléviseur, amplificateur audio, etc.).

Installation de (pour l'installation d'un système neuf).

Allumer l n changeant le mode sur « I » (entrée-sortie).

ATTENTION : L'alimentation est en mode veille.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de la carte principale).

Installation de (pour le remplacement)

Après la mise hors tension du système, commuter sur la position « O » pour désactiver le système de veille et s'assurer que le système est débranché de la source de puissance.

Débrancher le câble d'alimentation secteur de l'alimentation.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo, à la carte principale, au lecteur dur et à tout autre dispositif.

Enlevez l'alimentation d'énergie du châssis. (Référez-vous au manuel d'installation de votre châssis.)

1. Référez-vous à l'étape 1 « Installation de (pour l'installation d'un nouveau système) ».

Notes et attentions d'utilisation de l'alimentation électrique.

1. L'alimentation d'énergie inclut une tension dangereuse ; veuillez ne pas ouvri en aucune condition. Une fois que la coque de l'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employe dans des environnements secs.
3. N'obstruez pas, n'insérez et ne mettez rien dans les passages et ouvertures de .
4. Le câble C.A. inclus avec a été strictement examiné en usine pour ses défauts et sa qualité. Utilisez uniquement le câble C.A. fourni avec votre alimentation d'énergie. Un câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager l'alimentation du système ou d'énergie.
5. Ce produit est conçu pour un usage en intérieur uniquement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez vous assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (Pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez vous assurer que le câble de courant alternatif est correctement raccordé à l'alimentation d'énergie.
3. Veuillez vous assurer que le mode « I » de entrée-sortie est bien sur « I ».
4. Vérifier une deuxième fois si toutes les cartes vidéo, la carte principale, les lecteurs de disques durs et les câbles des périphériques sont branchés correctement.
5. Veuillez arrête en commutant l'interrupteur « entrée-sortie » sur la position « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis placez l'interrupteur sur la position « I » et redémarrez le système.

Attention : L'alimentation d'énergie inclut une tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d est ouverte, elle ne sera plus couverte par la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'EPS de carte principale 24 broches.

Supporte la dernière carte principale de PC ATX/BTX.

Supporte les cartes mères de serveur EEB/CEB et de poste de travail.

Connecteur de puissance de carte principale ATX 20-broches

Support pour PC.

Connecteur de puissance EPS 8-broches CPU +12V

Supporte les serveurs/postes de travail avec processeur double.

Supporte le système de CPU simple le plus récent.

Connecteur de puissance ATX 4-broche CPU +12V

Prend en charge les derniers processeurs (CPU) à un seul cœur.

Connecteur de puissance PCI-E 6 broches.

Pour supporter les cartes vidéo haut de gamme PCI-Express, certaines cartes vidéo haut de gamme peuvent exiger deux connecteurs PCI-E 6 broches.

Connecteur de puissance PCI-E 8 broches.

Pour supporter les cartes vidéo haut de gamme PCI-Express, certaines cartes vidéo haut de gamme peuvent exiger deux connecteurs PCI-E 8 broches.

Connecteur de puissance de disque dur SATA

Support du lecteur de disque dur SATA.

Connecteur de puissance standard périphérique 4 broches

Supporte le lecteur de disque dur IDE/SCSI, le lecteur optique, le ventilateur, etc.

Petit connecteur de puissance de 4 broches.

Utiliser un dispositif de couple standard ou des dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertisseur

au connecteur à 8 broches EPS pour le convertir au connecteur d'ATX 4 broches

Attention :

1. Veuillez arrêter votre système et commuter sur le mode "O" de l'alimentation avant de brancher ou de débrancher d .
2. Tous l sont verrouillés pour empêcher les raccordements incorrects. Si vous ne pouvez pas les raccorder facilement, vérifiez une deuxième fois la direction et le type du connecteur avant d'essayer de brancher de nouveau. Ne forcez pas le branchement du connecteur ; un e votre système.
3. Le câble convertisseur (image 5.10) peut uniquement être connecté au connecteur EPS à 8 broches pour le convertir en connecteur ATX 4 broches. Un composants de votre système.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de votre alimentation.

Garantie

Les défauts ou les dommages aux composants du produit résultant d'un produit défectueux sont couverts par la garantie.

Les dommages résultant des conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon les instructions fournies dans ce manuel, sans abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par un désastre naturel (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux, etc.).
3. Le produit n'est pas démonté, modifié, ou réparé. Les composants ne sont pas démontés ou remplacés.
4. La marque/autocollant de garantie ne doit pas être enlevé ni endommagé.

Les dommages résultant de conditions autres que celles énumérées ci-dessus ne sont pas couverts par la garantie.
