Type de produit	Hotte de cuisine décorative, version aspirante ou filtrante
Marque / Modèle	FRANKE / FLI925
Dimensions du corps (L × P × H)	598 – 898 mm (largeur) × 540 mm (profondeur) × 670 – 1000 mm (hauteur)
Cheminée télescopique	Oui, en deux parties (supérieure et inférieure)
Distance minimale plan de cuisson	650 mm (obligatoire)
Diamètre de sortie d'air	150 mm (réductible à 120 mm avec flasque fourni)
Alimentation électrique	220-240 V / 50 Hz (selon tension indiquée sur la plaquette)
Raccordement électrique	Interrupteur bipolaire avec ouverture de contacts ≥ 3 mm
Classe électrique	Classe I (mise à la terre obligatoire)
Commandes	Touches électroniques : 3 vitesses moteur + lumière
Éclairage	2 lampes à incandescence 40 W (max.)
Débit d'air (vitesses)	Non spécifié, 3 vitesses
Niveau sonore	Non spécifié
Filtres à graisse	Métalliques, lavables au lave-vaisselle (ts les 2 mois)
Filtre à charbon actif	Non lavable, à remplacer ts les 4 mois (version filtrante)
Entretien recommandé	Nettoyage des surfaces avec chiffon humide et détergent neutre
Consignes de sécurité	Ne pas flamber sous la hotte, ne pas laisser de flammes libres, contrôler les friteuses
Accessoires fournis	Cheminée télescopique, flasque de réduction ø150-120, rallonges raccord, brides, vis, chevilles
Poids	Non spécifié, environ 15 kg (estimation)
Utilisation	Domestique uniquement

FOIRE AUX QUESTIONS - FLI925 FRANKE

Comment installer la hotte FLI925 ?

Suivez le plan de perçage fourni. Fixez les brides au mur, accrochez le corps de hotte, puis montez la cheminée télescopique. Raccordez la sortie d'air (ø 150 mm) et branchez l'alimentation électrique avec un interrupteur bipolaire. Consultez la section Installation du manuel pour les détails.

Quelle est la hauteur minimale entre le plan de cuisson et la hotte ?

La distance minimale de sécurité est de 650 mm. Certains modèles peuvent être installés plus bas, mais vérifiez les instructions spécifiques.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques anti-graisse sont lavables au lave-vaisselle ou à la main. Nettoyez-les environ tous les 2 mois (plus souvent si usage intensif). Laissez sécher avant de les remettre en place.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable. Remplacez-le au moins tous les 4 mois (ou plus fréquemment en usage intensif). Retirez les filtres à graisse, puis déclippez l'ancien filtre à charbon avant d'en installer un neuf.

Comment changer les ampoules de la hotte ?

Déposez les filtres à graisse. Les ampoules à incandescence de 40 W max sont accessibles. Dévissez les anciennes et remplacez par des ampoules identiques. Remontez les filtres.

Puis-je utiliser la hotte en mode recyclage sans conduit extérieur ?

Oui, la hotte peut fonctionner en version filtrante. Vous devez installer le raccord de sortie d'air avec les rallonges fournies et vous assurer que les filtres à charbon actif sont en place. L'air est filtré puis renvoyé dans la pièce.

Quel diamètre de conduit utiliser pour l'évacuation ?

Utilisez un conduit rigide ou flexible de ø 150 mm de préférence. Si nécessaire, un réducteur ø 150-120 mm est fourni pour un conduit de 120 mm.

La hotte ne s'allume pas, que faire ?

Vérifiez l'alimentation : assurez-vous que l'interrupteur bipolaire est en position marche, que la prise secteur est sous tension, et que le connecteur du câble d'alimentation est bien branché dans la prise du diffuseur (après dépose des filtres). Si rien ne fonctionne, contactez le service après-vente.

Puis installer la hotte moi-même ?

L'installation doit être réalisée par un professionnel qualifié. Une installation incorrecte peut entraîner des dommages et annuler la garantie. Respectez les règles de mise à la terre et les normes électriques en vigueur.

Comment régler les vitesses du moteur ?

Utilisez les touches du tableau de commande : T1 pour la 1ère vitesse (allume/coupe le moteur), T2 pour la 2ème, T3 pour la 3ème. La touche L commande l'éclairage. Notez que la touche T1 arrête toujours le moteur en passant par la 1ère vitesse.

MODE D'EMPLOI FLI925 FRANKE

△ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

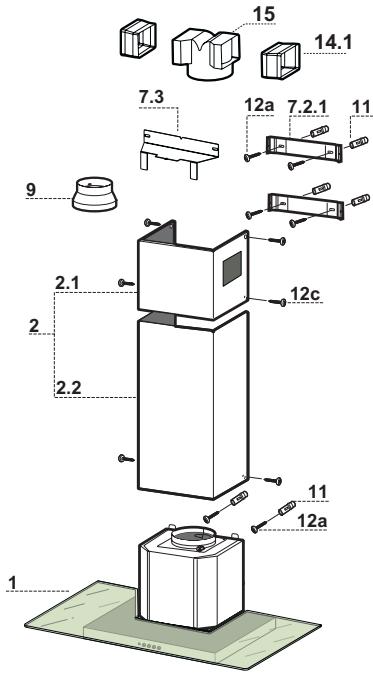

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction ø 150-120 mm
14.1	2	Rallonge Raccord Sortie Air
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
7.3	1	Bride Support Raccord
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

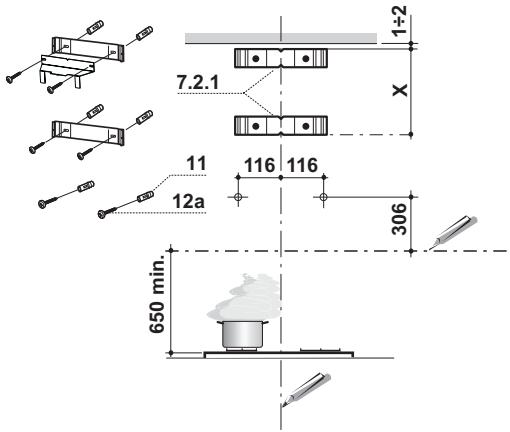

Perçage Paroi et Fixation Brides

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 306 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

Montage Corps Hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

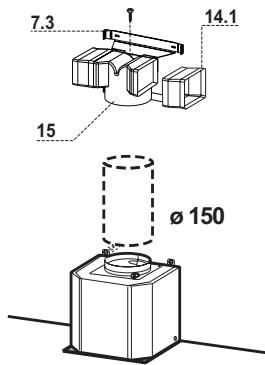

SORTIE AIR VERSION FILTRANTE

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

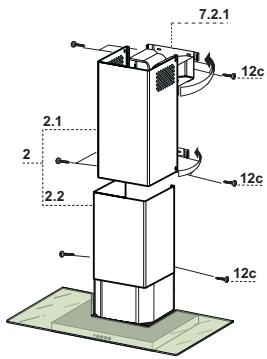

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

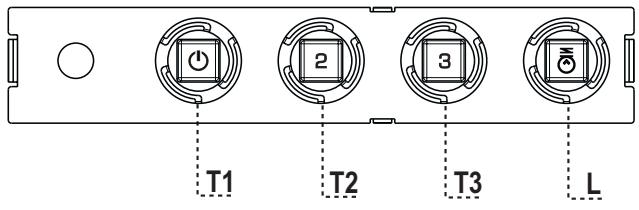

Tableau des commandes

TOUCHE	VOYANT	FONCTIONS
T1 Vitesse	Allumé	Démarre le moteur en première vitesse.
		Coupe le moteur.
T2 Vitesse	Allumé	Démarre le moteur en deuxième vitesse.
T3 Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisième vitesse.
L Lumière		Branche et débranche l’éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
