Produkttyp	Dekorative Dunstabzugshaube, Abluft- oder Umluftbetrieb
Marke / Modell	FRANKE / FLI925
Korpusmaße (B × T × H)	598 – 898 mm (Breite) × 540 mm (Tiefe) × 670 – 1000 mm (Höhe)
Teleskopkamin	Ja, zweiteilig (oberer und unterer Teil)
Mindestabstand Kochfeld	650 mm (vorgeschrieben)
Luftauslassdurchmesser	150 mm (reduzierbar auf 120 mm mit beiliegendem Reduzierstück)
Stromversorgung	220-240 V / 50 Hz (gemäß Spannungsangabe auf dem Typenschild)
Elektrischer Anschluss	Zweipoliger Schalter mit Kontaktöffnung ≥ 3 mm
Schutzklasse	Klasse I (Erdung erforderlich)
Bedienung	Elektronische Tasten: 3 Motorstufen + Beleuchtung
Beleuchtung	2 Glühlampen 40 W (max.)
Luftdurchsatz (Stufen)	Nicht angegeben, 3 Stufen
Geräuschpegel	Nicht angegeben
Fettfilter	Metall, spülmaschinenfest (alle 2 Monate)
Aktivkohlefilter	Nicht waschbar, alle 4 Monate ersetzen (Umluftbetrieb)
Empfohlene Pflege	Reinigung der Oberflächen mit feuchtem Tuch und mildem Reinigungsmittel
Sicherheitshinweise	Nicht unter der Haube flambieren, keine offenen Flammen, Fritteusen überwachen
Mitgeliefertes Zubehör	Teleskopkamin, Reduzierstück ø150-120, Verbindungsverlängerungen, Halterungen, Schrauben, Dübel
Gewicht	Nicht angegeben, ca. 15 kg (Schätzung)
Verwendung	Nur für den Haushalt

Häufig gestellte Fragen - FLI925 FRANKE

Wie installiere ich die Dunstabzugshaube FLI925?

Befolgen Sie die beiliegende Bohrschablone. Befestigen Sie die Halterungen an der Wand, hängen Sie das Haubengehäuse ein und montieren Sie dann den Teleskopkamin. Schließen Sie den Luftauslass (ø 150 mm) an und verbinden Sie die Stromversorgung mit einem zweipoligen Schalter. Für Details lesen Sie den Abschnitt Installation im Handbuch.

Was ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestsicherheitsabstand beträgt 650 mm. Einige Modelle können niedriger installiert werden, aber überprüfen Sie die spezifischen Anweisungen.

Wie reinige ich die Fettfilter?

Die Metallfettfilter sind spülmaschinenfest oder können von Hand gereinigt werden. Reinigen Sie sie etwa alle 2 Monate (bei intensiver Nutzung häufiger). Lassen Sie sie trocknen, bevor Sie sie wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar. Ersetzen Sie ihn mindestens alle 4 Monate (bei intensiver Nutzung häufiger). Entfernen Sie die Fettfilter, lösen Sie den alten Aktivkohlefilter und setzen Sie einen neuen ein.

Wie wechsle ich die Glühlampen der Dunstabzugshaube?

Entfernen Sie die Fettfilter. Die Glühlampen mit max. 40 W sind zugänglich. Schrauben Sie die alten heraus und ersetzen Sie sie durch gleiche Lampen. Setzen Sie die Filter wieder ein.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Außenleitung verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb verwendet werden. Sie müssen den Luftauslassanschluss mit den beiliegenden Verlängerungen installieren und sicherstellen, dass die Aktivkohlefilter eingesetzt sind. Die Luft wird gefiltert und wieder in den Raum geleitet.

Welchen Leitungsdurchmesser sollte ich für die Abluft verwenden?

Verwenden Sie vorzugsweise einen starren oder flexiblen Schlauch mit ø 150 mm. Bei Bedarf ist ein Reduzierstück ø 150-120 mm für einen 120-mm-Schlauch beigelegt.

Die Dunstabzugshaube schaltet sich nicht ein, was tun?

Überprüfen Sie die Stromversorgung: Stellen Sie sicher, dass der zweipolige Schalter auf EIN steht, die Steckdose unter Spannung ist und der Stecker des Netzkabels in der Buchse des Diffusors fest sitzt (nachdem Sie die Filter entfernt haben). Wenn nichts funktioniert, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube selbst installieren?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Eine unsachgemäße Installation kann Schäden verursachen und die Garantie ungültig machen. Beachten Sie die Erdungsregeln und die geltenden elektrischen Normen.

Wie stelle ich die Motorstufen ein?

Verwenden Sie die Tasten des Bedienfelds: T1 für die 1. Stufe (schaltet den Motor ein/aus), T2 für die 2., T3 für die 3. Die Taste L steuert die Beleuchtung. Beachten Sie, dass die Taste T1 den Motor immer über die 1. Stufe ausschaltet.

BEDIENUNGSANLEITUNG FLI925 FRANKE

Instructions for use and installation
Cooker Hood
Istruzioni per l'uso e l'installazione
Cappa
Mode d'emploi et installation
Hotte de Cuisine
Bedienungsanleitung und Einrichtung
Dunstabzugshaube
Kullanım ve montaj talimatları
Davlumbaz

FGL 6015 XS

FGL 7015 XS

FGL 9015 XS

INDEX

EN

EMPFEHLUNGEN UND HINWEISE....24

CHARAKTERISTIKEN....25

MONTAGE....26

BEDIENUNG......29

WARTUNG....30

İÇERIKLER

TR

TAVSIYELER VE ÖNERILER 31

ÖZELLIKLER 32

MONTAJ 33

KULLANIM 36

BAKIM....37

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

⚠️Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

- Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt. Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.

• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche wird damit verkratzt.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

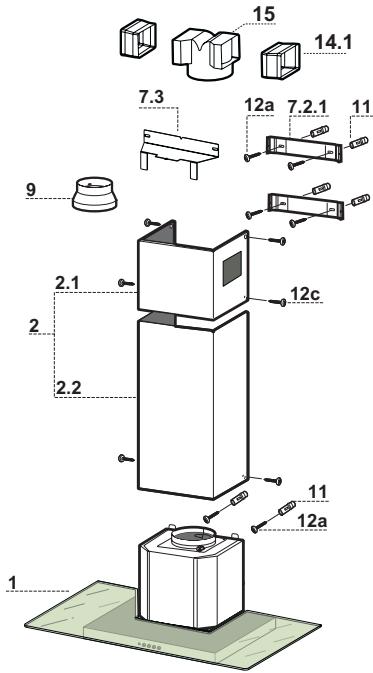

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter
2	1	Teleskopkamin bestehend aus:
2.1	1	oberer Kaminteil
2.2	1	unterer Kaminteil
9	1	Reduzierflansch ø 150-120 mm
14.1	2	Verlängerung Luftaustritt-Anschlussstück
15	1	Luftaustritt-Anschlussstück

Pos.	St.	Montagekomponenten
7.2.1	2	Befestigungsbügel oberer Kaminteil
7.3	1	Bügel für Anschlusshalter
11	6	Dübel
12a	6	Schrauben 4,2 x 44,4
12c	6	Schrauben 2,9 x 9,5

St.	Dokumentation
1	Bedienungsanleitung

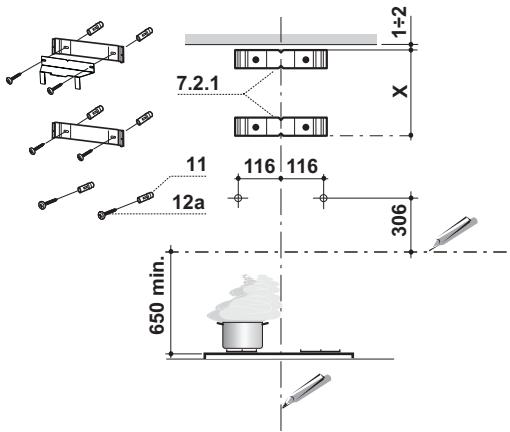

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Achtung: Bitte beachten Sie bei der Montage das Gewicht der kompletten Haube. Die Tragfähigkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs- oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen.

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
  • Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
  • Die Mitte der Bügellöcher an der Wand markieren.
• Wie beschrieben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 306 mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
  • Die Dübel 11 in die Bohrungen einfügen.
• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Den Bügel für Anschlusshalter mit den 2 mitgelieferten Schrauben 12a (4,2 x 44,4) auf den oberen Bügel 7.2.1 befestigen.

• 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.

• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.

• Den Haubenkörper bei den Schrauben 12a einhängen.
  • Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.

Anschluss der Abluftversion

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

⚠ Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

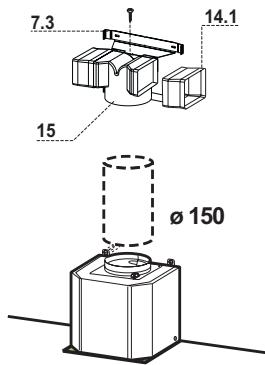

Anschluss der Umluftversion

• Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.
- Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
- Überprüfen, ob die Verlängerungen 14.1 mit den entsprechenden Kaminstutzen sowohl horizontal wie auch vertikal übereinstimmen.
- Vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.
- Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.

Elektroanschluss

⚠ Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos machen.
- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steck-dose des Gebläses einwandfrei eingesteckt wird.
Achtung: Das Gerät nur an die Netzspannung die im Typenschild angegeben ist anschließen.

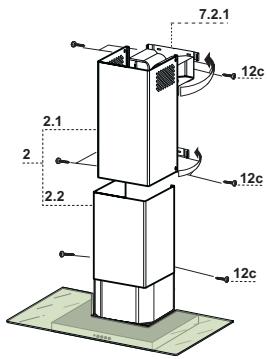

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
• Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstutzen übereinstimmen.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinander biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

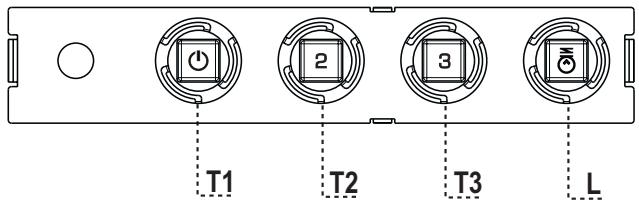

TASTE	LED	FUNKTIONEN
T1	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.
			Stellt den Motor ab.
T2	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
T3	Betriebsgeschwindigkeit	Bleibend	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
L	Licht		Schaltet die Beleuchtung ein und aus.

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.
  • Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Geruchsfilter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
  • Die Metallfettfilter wieder montieren.

• Die Metallfettfilter entfernen.
• Die Lampen ausschrauben und durch gleichwertige ersetzen.
• Die Metallfettfilter wieder montieren.
