Ürün Tipi	Dekoratif mutfak davlumbazı, emişli veya filtreli versiyon
Marka / Model	FRANKE / FLI925
Gövde Boyutları (G × D × Y)	598 – 898 mm (genişlik) × 540 mm (derinlik) × 670 – 1000 mm (yükseklik)
Teleskopik baca	Evet, iki parçalı (üst ve alt)
Minimum ocak mesafesi	650 mm (zorunlu)
Hava çıkış çapı	150 mm (verilen flanş ile 120 mm'ye düşürülebilir)
Elektrik beslemesi	220-240 V / 50 Hz (etiket üzerinde belirtilen gerilime göre)
Elektrik bağlantısı	Kontak açıklığı ≥ 3 mm olan bipolar anahtar
Elektrik sınıfı	Sınıf I (topraklama zorunlu)
Kontroller	Elektronik tuşlar: 3 motor hızı + ışık
Aydınlatma	2 adet akkor lamba 40 W (maks.)
Hava debisi (hızlar)	Belirtilmemiş, 3 hız
Ses seviyesi	Belirtilmemiş
Yağ filtreleri	Metalik, bulaşık makinesinde yıkanabilir (2 ayda bir)
Aktif karbon filtre	Yıkanamaz, 4 ayda bir değiştirilmeli (filtreli versiyon)
Önerilen bakım	Yüzeylerin nemli bez ve nötr deterjanla temizlenmesi
Güvenlik talimatları	Davlumbaz altında alevli pişirme yapmayın, açık alev bırakmayın, fritözleri kontrol edin
Verilen aksesuarlar	Teleskopik baca, ø150-120 redüksiyon flanşı, bağlantı uzatmaları, kelepçeler, vidalar, dübeller
Ağırlık	Belirtilmemiş, yaklaşık 15 kg (tahmini)
Kullanım	Sadece ev kullanımı

Sık sorulan sorular - FLI925 FRANKE

FLI925 davlumbazı nasıl kurulur?

Verilen delme şablonunu izleyin. Kelepçeleri duvara sabitleyin, davlumbaz gövdesini asın, ardından teleskopik bacayı takın. Hava çıkışını (ø 150 mm) bağlayın ve bipolar bir anahtarla elektrik beslemesini bağlayın. Ayrıntılar için kılavuzun Kurulum bölümüne bakın.

Ocak ile davlumbaz arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm'dir. Bazı modeller daha alçak monte edilebilir, ancak özel talimatları kontrol edin.

Yağ filtreleri nasıl temizlenir?

Metalik yağ filtrel­eri bulaşık makinesinde yıkanabilir veya elde yıkanabilir. Yaklaşık her 2 ayda bir temizleyin (yoğun kullanımda daha sık). Tekrar takmadan önce kurumasını bekleyin.

Aktif karbon filtre ne zaman değiştirilmeli?

Aktif karbon filtre yıkanamaz. En az 4 ayda bir değiştirin (yoğun kullanımda daha sık). Yağ filtrelerini çıkarın, ardından eski karbon filtreyi klipsleyerek çıkarın ve yenisini takın.

Davlumbaz ampulleri nasıl değiştirilir?

Yağ filtrelerini çıkarın. Maks. 40 W akkor ampullere erişilir. Eskilerini sökün ve aynı ampullerle değiştirin. Filtreleri tekrar takın.

Davlumbazı dış hava kanalı olmadan devridaim modunda kullanabilir miyim?

Evet, davlumbaz filtreli versiyonda çalışabilir. Verilen uzatmalarla hava çıkış bağlantısını kurmalı ve aktif karbon filtrelerin yerinde olduğundan emin olmalısınız. Hava filtrelenir ve odaya geri gönderilir.

Tahliye için hangi çapta kanal kullanılmalı?

Tercihen ø 150 mm sert veya esnek bir kanal kullanın. Gerekirse, 120 mm'lik bir kanal için ø 150-120 mm redüktör verilmiştir.

Davlumbaz açılmıyor, ne yapmalıyım?

Beslemeyi kontrol edin: bipolar anahtarın açık konumda olduğundan, prizde elektrik olduğundan ve güç kablosu konnektörünün difüzör prizine (filtreler çıkarıldıktan sonra) tam takıldığından emin olun. Hiçbir şey çalışmazsa, satış sonrası servise başvurun.

Davlumbazı kendim kurabilir miyim?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Yanlış kurulum hasara yol açabilir ve garantiyi geçersiz kılabilir. Topraklama kurallarına ve yürürlükteki elektrik standartlarına uyun.

Motor hızları nasıl ayarlanır?

Kontrol panelindeki tuşları kullanın: T1 1. hız için (motoru açar/kapatır), T2 2. hız için, T3 3. hız için. L tuşu aydınlatmayı kontrol eder. T1 tuşunun her zaman 1. hızdan geçerek motoru durdurduğunu unutmayın.

KULLANIM KILAVUZU FLI925 FRANKE

⚠ Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir.

Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir.

MONTAJ

• Yalnız veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.
• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm.dir (bazı modeller daha alçak seviyede bir yüksekliğe kurulabilir, hacim ve kurulum ile ilgili paragraflara bakınız).
• Besleme voltajının, davlumbaz içerisinde yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletleri için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün oldu- junca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağıntılı olarak kullanılmaması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altında kıvılcımdan kaçının, yangın riski
• Bu alet, güvenliklerinden sorumlu kişiler tarafından kontrol edilmedikleri veya eğitilmedikleri sürece; fiziksel, duyumsal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya aleti kullanma tecrübesi ve bilqisi olmayan kişiler tarafından kullanılamaz.
• Bebeklerin, alétle oynamadıklarından emin olmak için kontrol edilmeli gerekir.

BAKIM

• Herhangi bir bakım işlemini gerçekleştirilmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve / veya değiştirin(Yangın riski).
• Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

Ürün veya paketi üzerindeki sembolü, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terkedilmesi gerektiğiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyen ilgili diaresine, atık yoketme servisine veya ürünün saticısına danışınız.

Boyutlar

Parçalar

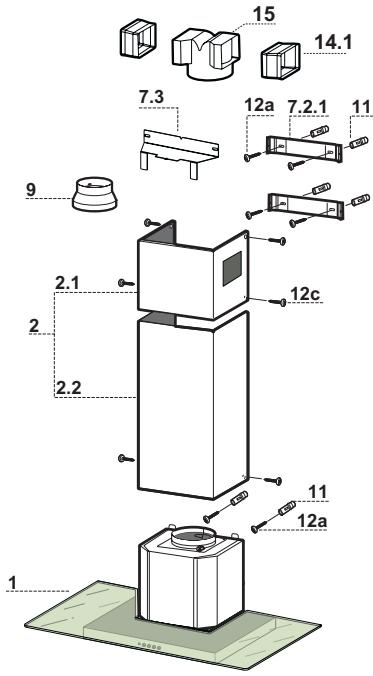

Ref.	Adet	Ürünün parçaları
1	1	Şunlardan oluşan davlumbaz gövdesi: Kumandalar, Lamba, Fan grubu, Filtreler
2	1	Şunlardan oluşan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flanşı ø 150-120 mm
14.1	2	Hava Çıkışı Uzatma Rakoru
15	1	Hava Çıkışı Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
7.3	1	Rakor Destek Braketi
11	6	Dübeller
12a	6	Vidalar 4,2 x 44,4
12c	6	Vidalar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kılavuzu

Duvarın Delinmesi ve Braketlerin Sabitlenmesi

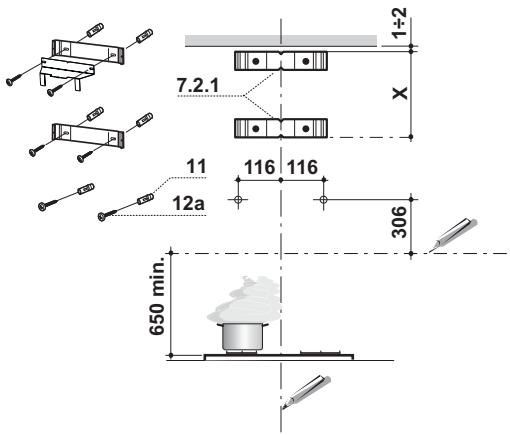

Duvara şunları çiziniz:

• Tavana yada üst sınırı kadar uzunan Dikey bir çizgi: Davlumbazın monte edileceği yerin tam merkezinden geçmelidir;
• Tezgâh (setüstü ocak) yüzeyinden 650 mm mesafeden geçen bir Yatay çizgi.
• Gösterildiği gibi Braketi 7.2.1 tavandan 1-2 mesafeye dayayınız ve bunun merkezini (çentik) Dikey referans çizgisine hizalayınız.
• Braketin deliklerinin ortasından işaret koyunuz.
• Gösterildiği gibi Braketi 7.2.1 ilk braketin altına ve bundan X mesafeye dayayınız (X = Üst Bacanın boyu) ve bunun merkezini (çentik) Dikey referans çizgisine hizalayınız.
• Braketin deliklerinin ortasından işaret koyunuz.
• Gösterildiği gibi Dikey referans çizgisinden 116 mm mesafeye, Yatay referans çizgisinin de 306 mm üzerine gelecek şekilde bir referans deliği işaretleyiniz.
• Bu işlemi diğer taraftan da tekrar ediniz.
• İşaretlenen yerlere 8 mm çapında delikler açınız.
• Dübelleri (11) deliklere yerleştiriniz.
• Cihaz donanımında verilen vidaları 12a (4,2 x 44,4 ) kullanarak alt Braketi 7.2.1 sabitleyiniz.
• Üs Braket 7.2.1 ile rakor destek Braketini 7.3 cihaz donanımında verilen 2 adet vidayı 12a (4,2 x 44,4 ) kullanarak birlikte sabitleyiniz.
• Davlumbaz gövdesinin sabitlenmesi için, açılan deliklere donanımdaki 2 adet vidayı 12a (4,2 x 44,4) takıp, sıkınız ve vidanın kafası ile duvar arasında 5-6 mm'lik bir mesajfe bırakınız.

Davlumbaz Gövdesi Montajı

• Davlumbaz Gövdesini kancalara takmadadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkınız.
• Davlumbaz Gövdesini vidalara 12a takınız.
• Destek vidalarını 12a nihai olarak sıkınız.
• Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.

Bağlantılar

ASPIRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kana-lına bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

FİLTRE VERSİYONUNDA BAĞLANTILAR

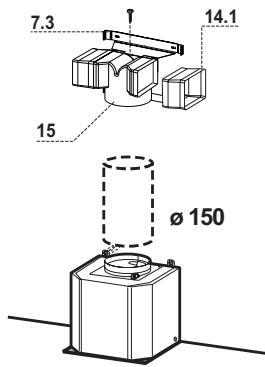

• Rakor Uzantılarını 14.1 diğer rakora takınız 15.
• Soketi 15 destek mesnedine 7.3 yerleştirin ve bir vida ile sabitleyin.
• Rakor uzantıları çıkışının 14.1 hem dikey hem yatay planda baca ağızlarına denk gelmesine dikkat ediniz.
• Rakoru 15 montörün seçeceği sert yada esnek 150 mm çapında bir boru ile davlumbaz gövdesi Çıkışına bağlayınız.
• Aktif karbonlu koku filtresinin mevcut olduğundan emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafi) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

• İki yan kenarı hafifçe açınız, bunları braketlerin 7.2.1 arkasına geçiriniz ve tam dayanana kadar tekrar kapatınız.
• Cihaz donanımında verilen 4 adet vidayla 12c (2,9 x 9,5) yan taraflarından braketlere sabitleyiniz.
• Rakor uzantılarının çıkışının baca ağızlarına denk gelmesine dikkat ediniz.

Alt baca

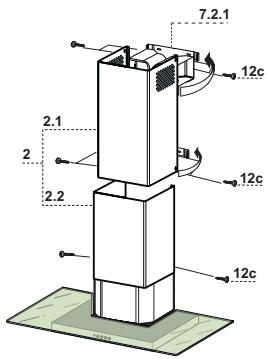

• Bacanın iki yan kenarını hafifçe açınız, Üst baca ile duvar arasına geçirip tam dayanana kadar kapatınız.
• Cihaz donanımında verilen 2 adet vidayla 12c (2,9 x 9,5) alt tarafını davlumbaz gövdesine sabitleyiniz.

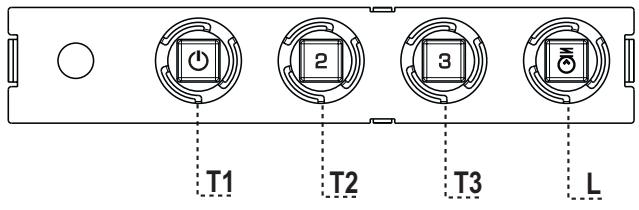

TUŞ		LED	FONKSİYON
T1	Hız	Açık	Birinci hızda motoru çalıştırır.
			Motoru durduruyor.
T2	Hız	Açık	İkinci hızda motoru çalıştırır.
T3	Hız	Sabit	Hafifçe basılınca, üçüncü hızda motoru çalıştırır.
L	Işık		Işık tesisatını açıp kapatır.

Dikkat: T1 tuşu daima ilk hızdan geçerek motoru durdurur.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FILTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.
• Filtrleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz.
• Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sıkça değiştirilir.
  • Metalik Yağ Filtrelerini çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız.
  • Metalik Yağ Filtrelerini tekrar monte ediniz.

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

• Metalik yağ tutucu filtreleri çıkarınız.
• Ampulleri gevşetip çıkarınız ve aynı özellikleri sahip yenileriyle değiştiriniz.
• Metalik yağ tutucu filtreleri tekrar takınız.
