ITUBE 252 - Amplificateur audio FATMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio à lampes
Marque	FATMAN
Modèle	ITUBE 252
Puissance de sortie	2 x 25 watts (RMS)
Impédance des enceintes compatible	4 à 8 ohms
Sources d'entrée	Entrée audio ligne (RCA), station d'accueil iPod (avec sorties vidéo et S-Vidéo)
Sélection de source	Oui, via bouton SOURCE en façade
Contrôle du volume	Oui, potentiomètre rotatif
Protection des haut-parleurs	Circuit de protection intégré (mise en sourdine au démarrage)
Alimentation	Secteur (câble d'alimentation détachable)
Consommation électrique	Non spécifié (estimation ~150 W)
Dimensions (L x H x P)	Environ 430 x 140 x 300 mm (estimation)
Poids	Environ 10 kg (estimation)
Matériau du châssis	Métal avec finition noire
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Lire les instructions ; ne pas exposer à l'eau ou à la chaleur ; assurer une ventilation suffisante
Pièces détachées et réparabilité	Les tubes ne sont pas changeables par l'utilisateur ; confier toute réparation à un technicien agréé
Informations générales	Amplificateur hybride à lampes ; conçu pour une utilisation avec iPod et autres sources audio

FOIRE AUX QUESTIONS - ITUBE 252 FATMAN

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur l'appareil et sur la prise secteur. Assurez-vous que la prise est alimentée (testez avec un autre appareil). Si le problème persiste, contactez un technicien agréé.

Aucun son ne sort des enceintes, que vérifier ?

Assurez-vous que le bouton de volume n'est pas en position minimale. Vérifiez que les câbles d'entrée (INPUT) et les câbles d'enceintes sont correctement branchés et serrés. Essayez de changer de source avec le bouton SOURCE.

Le son ne provient que d'une seule enceinte, pourquoi ?

Vérifiez les connexions des enceintes (polarités et serrage). Assurez-vous que le câble d'entrée de la source est bien inséré dans la bonne prise. Essayez d'inverser les enceintes pour isoler un éventuel problème d'amplificateur ou de câble.

Comment brancher un iPod sur l'iTube 252 ?

Placez votre iPod dans la station d'accueil iTube Dock. Connectez le câble audio de la station à l'entrée audio de l'amplificateur. Vous pouvez également relier la sortie vidéo (jaune) ou S-Vidéo à votre téléviseur pour afficher les vidéos.

Quelle impédance d'enceintes dois-je utiliser ?

Cet amplificateur est conçu pour des enceintes d'impédance comprise entre 4 et 8 ohms. L'utilisation d'enceintes avec une impédance inférieure peut endommager l'appareil.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau, sans jamais utiliser de solvants ou produits abrasifs. Débranchez l'appareil avant le nettoyage.

Y a-t-il un délai avant que le son ne sorte après la mise sous tension ?

Oui, un circuit de protection coupe le son pendant quelques secondes après la mise sous tension (ON). C'est normal et évite d'endommager les haut-parleurs.

Que faire en cas de condensation sur l'appareil ?

Si l'appareil est transporté d'un endroit froid à un endroit chaud, attendez environ une heure avant de l'utiliser. Cela permet d'éviter des dommages dus à la condensation.

Pourquoi l'image acoustique est-elle instable ?

Vérifiez que les polarités des enceintes (plus et moins) sont respectées. Si les fils sont inversés, rebranchez-les correctement en respectant les marquages.

Puis-je remplacer les tubes moi-même ?

Non, les tubes ne sont pas changeables par l'utilisateur. Toute tentative d'ouverture ou de remplacement annule la garantie. Contactez un technicien agréé pour toute intervention.

MODE D'EMPLOI ITUBE 252 FATMAN

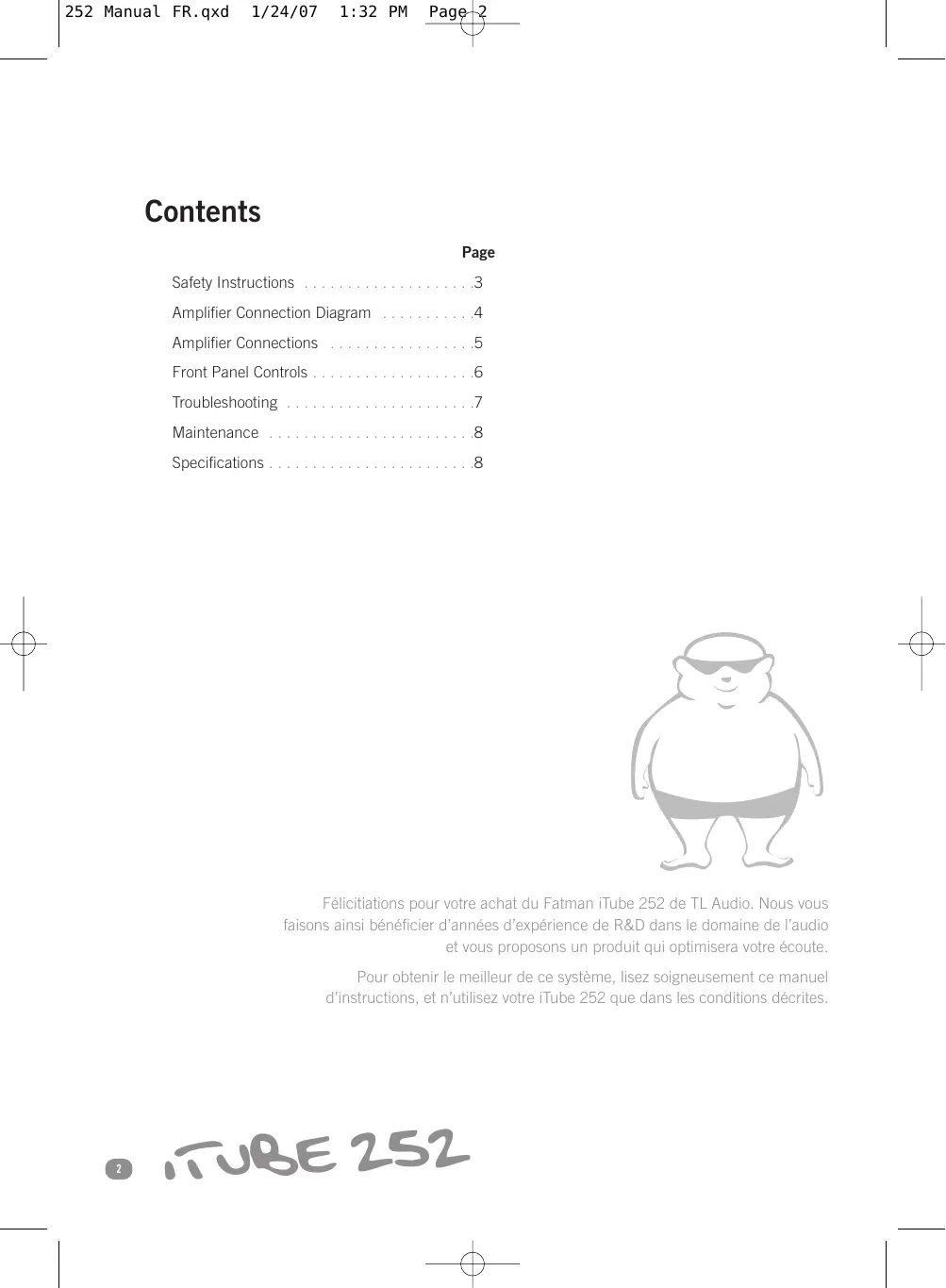

Félicitations pour votre achat du Fatman iTube 252 de TL Audio. Nous vous faisons ainsi bénéficier d'années d'expérience en R&D dans le domaine de l'audio et vous proposons un produit qui optimisera votre écoute.

Pour obtenir le meilleur de ce système, lisez soigneusement ce manuel d'instructions et n'utilisez votre iTube 252 que dans les conditions décrites.

Consignes de sécurité

B Lire les instructions- Toutes les instructions d'utilisation et de sécurité doivent être lues attentionivement avant d'utiliser le Fatman iTube 252.

• Lire les instructions. vement avant d'utiliser le Fatman iTube 252. Garder le manuel en lieu sûr afin de pouvoir s'y référer dans le futur.
• Suivre toutes les instructions détaillées dans le manuel.
• Observer toutes les consignes de sécurité indiquées dans le manuel.
• Cet appareil ne doit pas être situé à proximité immédiate de l'eau. Évitez les emplacements tels que baignoires, lavabos, piscines, saunas, etc.
• Éviter l'exposition directe aux rayons du soleil, à des températures ou à des degrés d'humidité extrêmes.
• Ne pas placer à proximité immédiate de sources de chaleur telles que radiateurs, fours, brûleurs à gaz, flammes nues ou bougies. Assurez-vous que l'appareil est placé sur une surface propre et stable avant utilisation.
• Ne pas laisser tomber l'appareil sur le sol, ni appliquer une force trop élevée sur les boutons de commande, ni placer des objets lourds sur le dessus.
• Éviter de laisser une trop grande quantité de poussière s'amasser sur l'appareil. Pour le nettoyer, utiliser un chiffon doux. Si nécessaire, mouiller le chiffon, sans utiliser de solvant. Assurez-vous que l'endroit choisi est correctement ventilé. Ne pas placer l'appareil dans un endroit ne lui assurant pas une ventilation suffisante. Éviter les

lits, canapés, étagères fermées, ou toute situation risquant de bloquer la ventilation et ainsi de provoquer une surchauffe de l'appareil.

• S'assurer que l'appareil est connecté au courant comme indiqué sur celui-ci. Débrancher l'appareil lors d'une longue période sans utilisation. Tout faire en sorte que les câbles d'alimentation soient placés dans un endroit sûr et n'empêchent pas le passage. L'appareil peut chauffer. Ne pas toucher les tubes et éloigner les bébés et les enfants. Pour éviter le risque d'électrocution, ne pas tenter d'ouvrir l'appareil ou d'enlever le capot. Ces pièces ne sont pas changeables par l'utilisateur.
• Lorsque l'appareil est transporté d'une zone froide à une zone chaude, il peut se produire de la condensation en surface. Dans ce cas, attendre une heure avant d'utiliser l'appareil. Ceci permettra d'éviter une fuite ou une panne du tube due à une chaleur soudaine.
• Le t éée dans les cas suivants.
• l'alimentation électrique ou le câble sont abîmés.
• l'appareil est heurté par un objet contondant.
• L'appareil est exposé à la pluie ou à une forte humidité.
• Un liquide est par inadvertance répandu sur l'appareil.
• L'appareil ne semble pas fonctionner normalement ou manifeste un changement soudain de performance.
• L'appareil est tombé sur le sol.
• eil rendra la garantie constructeur nulle et caduque.

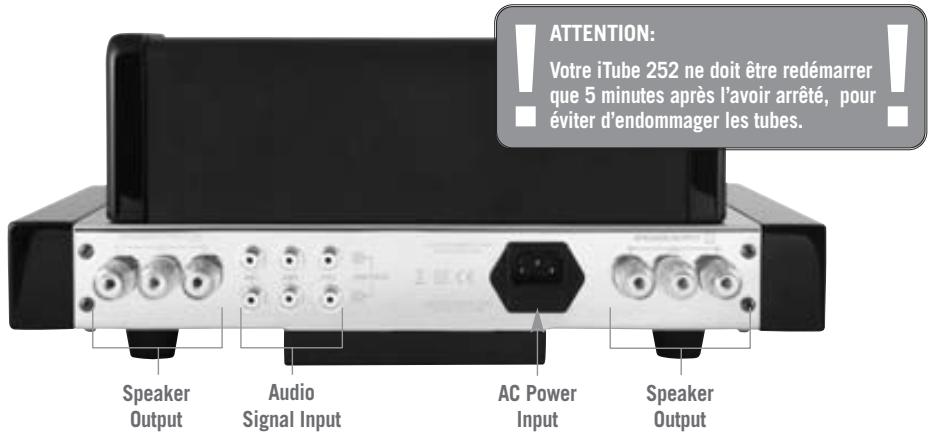

Branchements

• Avant d'effectuer quelque branchement que ce soit depuis ou vers l'appareil, s'assurer que le bouton de mise en marche est sur OFF.
• S'assurer que tous les branchements entre l'appareil et tout autre composant du système sont corrects.
• Toujours mettre en position OFF lors de la connexion ou de la déconnexion du câble d'alimentation.
• Il est recommandé de déconnecter le câ
• Lors de la connexion des enceintes acoustiques, s'assurer qu'elles ont une impédance comprise entre 4 et 8 Ohms.

Branchements

Utilisez des câbles de connexion de haute qualité pour les enceintes. Veuillez noter que si vos câbles ne sont pas correctement branchés, vous n'aurez aucun son, de même que l'inversion des polarités donnera des résultats curieux accompagnés d'un manque de basses.

• Lorsque vous utilisez du câble dénudé, assurez-vous qu'au moins 1,6 mm sont insérés dans l'appareil. Assurez-vous que les connecteurs sont fermement serrés pour prévenir que les branchements ne se défassent. Si les fils se touchent, les enceintes ou l'appareil peuvent être endommagés.

Connexions de l'iTube Dock

1. Sortie Vidéo : Reliez le câble vidéo (jaune) entre le connecteur de sortie vidéo (jaune) de l'iTube Dock et l'entrée vidéo de votre téléviseur.
2. Sortie Audio : Reliez le câble audio de la sortie audio de la station d'accueil iTube à l'entrée audio de l'amplificateur à lampe iTube.
3. Sortie S-Vidéo : Utilisez un câble S-Vidéo (non inclus) pour relier la sortie S-Vidéo de votre iTube à l'entrée S-Vidéo de votre téléviseur.
4. Alimentation Secteur : Reliez le câble d'alimentation électrique entre l'iTube et votre prise de courant.

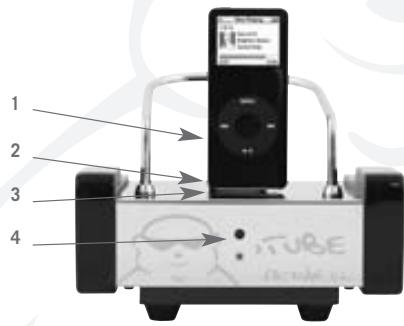

1. Support arrière.
2. Connecteur station d'accueil iPod.
3. LED témoin de connexion de la station d'accueil iPod.
4. Témoin d'alimentation.

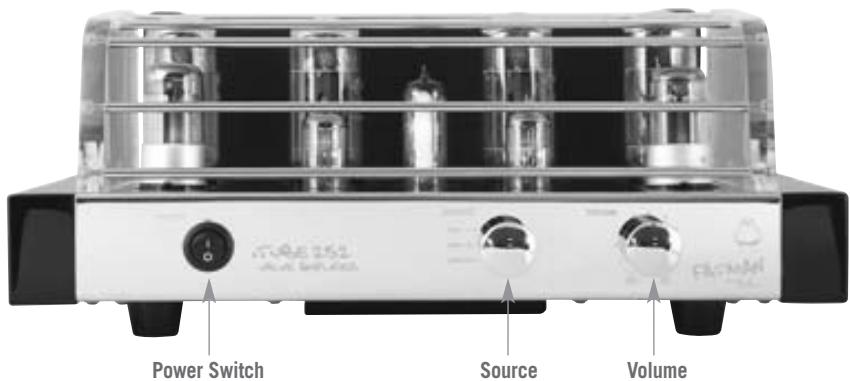

Façade avant et boutons de contrôle

MISE SOUS TENSION - Pousser le bouton sur ON pour la mise sous tension. L'indicateur s'allume lorsque l'alimentation est ON. Pousser le bouton sur OFF pour l'éteindre.

Veuillez noter ce qui suit : avant de mettre sous tension (ON), s'assurer que le bouton de volume est en position basse, pour éviter d'endommager les haut-parleurs. Le circuit de protection des haut-parleurs coupera le volume durant quelques secondes après la mise sur ON.

SOURCE - pour la sélection de différentes sources de signal.

CONTRÔLE DU VOLUME - pour augmenter ou diminuer le volume.

Résolution de problèmes

Si votre iTube 252 ne fonctionne pas normalement, veuillez vérifier les points suivants afin de déterminer si le problème ne pourrait pas être résolu par une des suggestions ci-dessous. Si l'appareil est toujours en panne après la vérification, contactez votre revendeur ou une station technique agréée.

SYMPTOM	POSSIBLE CAUSE	REMDY
- L'appareil ne se met pas en marche lorsque le bouton est mis en position ON.	- Le cable d'alimentation n'est pas branché correctement. - Il n'y a pas de courant.	- Assurez-vous que le cable est fermement branché.
- Pas de son.	- Le bouton de volume est en position maxi basse. - Les cables de connection sont mal branchés sur INPUT. - Les cables haut-parleurs sont mal branchés.	- Tourner le bouton dans le sens des aiguilles d'une montre. - Bien serrer les branchements. - Bien serrer les branchements.
- No sound is heard from the left and /or the right speaker.	- Les enceintes sont mal connectées. - La source INPUT est mal branchée.	- Bien serrer les branchements. - Vérifier et bien serrer les branchements.
- L'image acoustique est instable.	- Les polarités “plus et “moins” ne sont pas respectées.	- Rebrancher correctement.

Caractéristiques techniques

Veuillez contacter votre revendeur local.

[e-mail]

www.fat-man.co.uk

FATMAN

TL Audio®

Tube 252

Amplificateur 2 x 25 Watt
