Type de produit	Amplificateur audio à lampes avec station d'accueil
Marque	FATMAN
Modèle	iTube Carbon Edition
Puissance de sortie	2 x 25 W
Réponse en fréquences	20 Hz – 20 kHz (±1,5 dB)
Distorsion harmonique	≤ 0,5 %
Rapport signal/bruit	≥ 86 dB
Impédance d'entrée	4,7 kΩ
Impédance de sortie	4 Ω / 8 Ω
Type de lampe	2 x 6N1 (ECC85), 1 x 6E2 (EM87)
Alimentation	AC 100~120 V / 220~240 V, 50/60 Hz
Dimensions (amplificateur)	372 × 152 × 172 mm (L × H × P)
Poids	Non spécifié
Entrées	iPod (station d'accueil), AUX (jack 3,5 mm)
Sorties	Enceintes (bornes banane), vidéo (vers TV)
Fonctions principales	Contrôle volume, aigus, basses ; télécommande ; station d'accueil iPod ; sélection d'entrée
Accessoires fournis	Câble audio, câble vidéo, câbles banane, brosse de nettoyage, câble d'alimentation
Entretien et nettoyage	Nettoyer avec un chiffon doux ou la brosse fournie ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir ; éviter l'humidité ; ne pas toucher les tubes chauds ; débrancher en cas d'inactivité prolongée
Pièces détachées et réparabilité	Intervention par un technicien qualifié uniquement ; pas de pièces remplaçables par l'utilisateur

FOIRE AUX QUESTIONS - ITUBE CARBON EDITION FATMAN

Comment brancher l'iTube Carbon ?

Avant toute connexion, éteignez tous les appareils. Reliez la station d'accueil à l'amplificateur avec le câble audio fourni. Branchez vos enceintes (impédance 4 à 8 Ω) aux bornes banane en respectant les polarités. Enfin, connectez le câble d'alimentation.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que le volume n'est pas au minimum, que les enceintes sont correctement branchées, et que l'entrée sélectionnée (iPod ou AUX) correspond à la source utilisée.

Comment utiliser la télécommande ?

La télécommande fonctionne avec des piles. Pointez-la vers la station d'accueil à moins de 6 mètres. Utilisez les touches pour contrôler le volume, la lecture iPod (play/pause, suivant, précédent) et la navigation.

Que faire si le son est saturé ou distordu ?

Réduisez le volume de l'amplificateur. Si le problème persiste, essayez une autre source audio car certains fichiers peuvent être de mauvaise qualité.

Comment nettoyer l'iTube ?

Éteignez l'appareil et laissez-le refroidir. Utilisez un chiffon doux ou la brosse fournie pour dépoussiérer. Ne jamais utiliser de dissolvants chimiques. Pour les lampes, secouez délicatement pour les retirer et les réinstaller après nettoyage.

Puis-je connecter une TV ?

Oui, reliez la station d'accueil à la TV via le câble vidéo fourni. Assurez-vous que les réglages vidéo de l'iPod sont corrects. Si rien ne s'affiche, vérifiez la connexion.

Comment régler les aigus et les basses ?

Utilisez les touches Treble et Bass sur l'amplificateur (ou la télécommande) pour augmenter ou diminuer les fréquences aiguës et graves selon vos préférences.

Que faire en cas d'interférences radio ?

Éloignez les enceintes des tours radio ou déplacez-les dans différentes positions pour réduire les parasites.

Le témoin d'alimentation ne s'allume pas

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez une autre prise. Si le problème persiste, contactez un technicien.

Comment remplacer les piles de la télécommande ?

Ouvrez le compartiment au dos de la télécommande et remplacez les piles usées par des piles neuves de même type. Respectez les polarités indiquées.

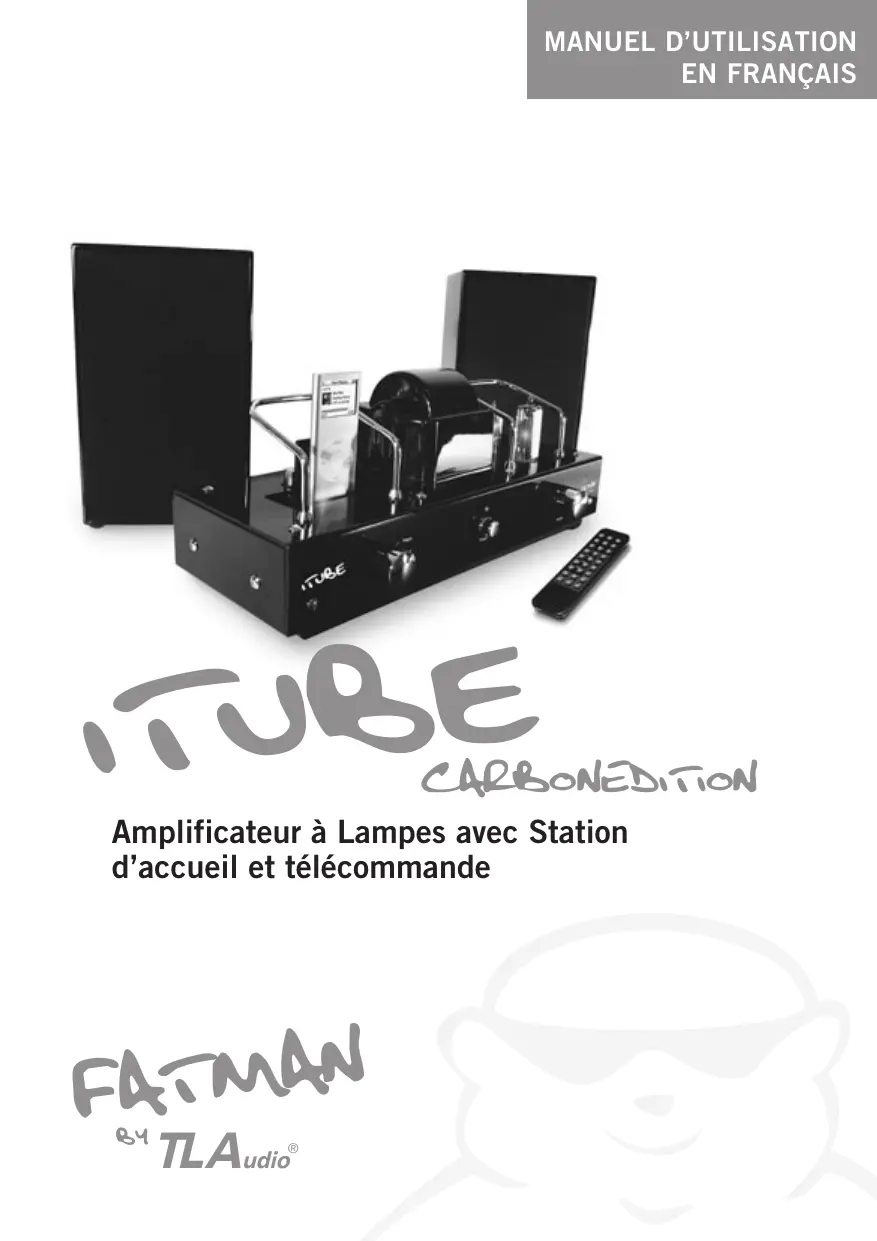

MODE D'EMPLOI ITUBE CARBON EDITION FATMAN

Amplificateur à Lampes avec Station d'accueil et télécommande

Contenu

Page

Contenu de la boite 3

Instructions de Sécurité 4

Connexions de l'iTube 5

Telecommande 6

Contrôle de l'amplificateur 7

Connexions de l'amplificateur 8

Utilisation 9

Problèmes rencontres 10

Maintenance 12

Specifications. 12

Félicitations de votre choix de l'iTube Carbon. Afin d'obtenir la meilleure utilisation de ce système, veuillez tire ce manuel avec

attention et utilisez votre iTube Carbon seulement selon les instructions mentionnées.

Contenu de la boîte

• Amplificateur à lampes iTube.
• Station d'accueil iTube.
• Brosse pour le nettoyage.
  Cable electrique.
  Cable audio pour relier la station et l'amplificateur.
• Câbles de type banane pour les enceintes.
• Câble audio pour le lecteur de CD ou autre.
• Câble video pour relier la station d'accueil à la TV.

Instructions de Sécurité

Veuillez dire les précautions suivantes avant d'essayer d'utiliser l'iTube.

• Lisez les instructions - toutes les consignes d'utilisation devraient etre lues entierement avant l'utilisation du Fatman iTube.
• Conservez le manuel d'instructions dans un endroit sur pour referrer future si besoin.
  Suivez toutes les instructions détaillées dans ce manuel.
• Observe tous les avertissements de sécurité données dans ce manuel.
  L'appareil ne devrait pas etre située pres de I'eau. Evitez le placement pres des baignoires,des éviers, des machines à laver, d'une piscine, etc.
• Évitez l'exposition à la lumière directe du soleil ou à des conditions extrêmes de température ou d'humidité.
• Ne le placez pas pres des sources de chaleur telles que des radiateurs, des jours, de flammes ou des bougies.
  Assurez-vous que l'unité est placée sur une surface propre, sèche et plate avant l'utilisation.
• Ne laissez pas tomber l'appareil, ne pas appliquer une pression excessive aux commandes, ne placer pas d'objets lourds sur l'appareil.
• Ne laisser pas la poussière s'accumuler sur l'iTube.
• Pour nettoyer, employez un tissu sec doux. Au besoin, employez un tissu humide sans aucun dissolvant.
  Assurez-vous que l'appareil est situé dans un endroit correctement ventilé. Ne placez pas l'iTube dans une position où sa ventilation peut être obstruée. Évitez le placement sur des lits, des sofas, des couvertures, des bibliothèques fermées/boitiiers ou n'imprime quel autre endroit pouvant cause des problèmes de ventilation, provoquant une surchauffe de l'appareil.

Assurez-vous que I'unité est reliée à l'alimentation électricque comme indiqué sur I'appareil.
- Débranche l'ITube lors d'une longue période d'inactivité. Assurez-vous toujours que les câbles électriques sont placés sans risque pour la circulation desgens.
- Ce produit peut devenir chaud. Ne touchent pas les tubes et gardez le éloigné des bébés et des enfants
Pour évitier le risque de décharge électrique, n'essayez pas d'ouvrir l'appareil - il ne contient pas d'éléments pouvant être changé par l'utilisateur.
- Quand ce produit est déplace d'un endroit frais à un endroit chaud, de la condensation peut se produit sur la surface du tube. Dans ce cas, attendez 1 heures avant d'allumer l'appareil. Ceci évitera la rupture du tube due à une chaleur soudaine.
L'intervention d'un technicien qualifié dans les cas suivants :

1. l'alimentation ou le cable subit des dommages.
2. l'appareil est heurte par la chute d'un objet.
3. l'appareil est exposé à la pluie ou à l'humidité.
4. du liquide est renversé sur l'appareil.
5. si l'appareil ne semble pas fonctionner normalement ou qu'un changement soudain des performances est détecté.

6. L'appareil est tombé.

7. Tous les changements ou modifications non autorisés à cet équipement rendraient la garantie du fabricant nulle.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Controles de l'amplicateur

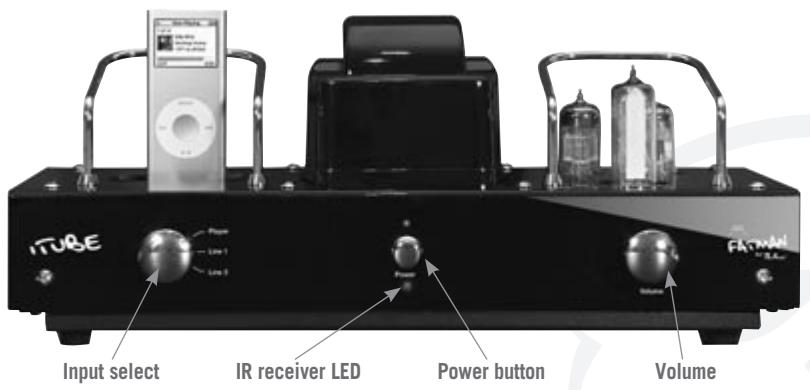

Panneau Avant

La LED au dessus de l'interrupteur général (Power Switch) s'allumera pour indiquer la mise sous tension. Pour eteindre I'appareil, basculer simplement I'interrupteur dans la position suivante. Avant la mise sous tension, verifiez que le volume est faible afin d'eviter d'endommager vos haut-parleurs. Notez qu'un circuit de protection coupe le son quelques secondes après la mise sous tension.

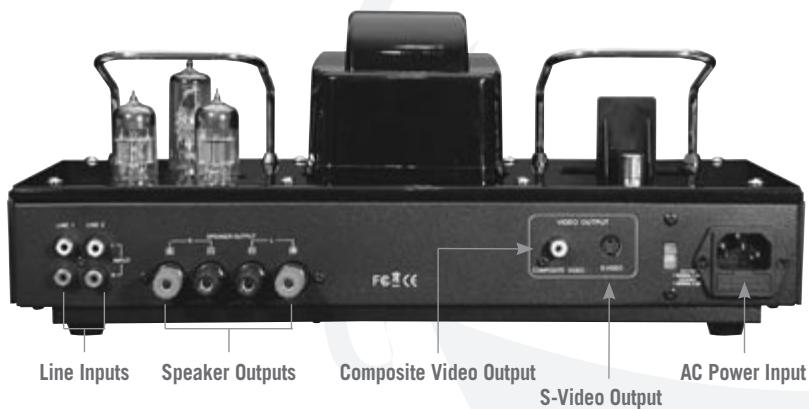

PANNEAU ARRIÈRE

NOTE:

Fonctions de contrôle des enceintes

Power Button

Pour allumer l'ITube. Le témoin d'alimentation s'allumera.

Master Volume

Utilisez les touches ^+ et - pour augmenter ou diminuer le volume général.

Treble Volume

Utilisez les touches ^+ et pour augmenter ou diminuer le réglage des aigus.

Bass Volume

Utilisez les touches ^+ et pour augmenter ou diminuer le réglage des basses.

Input Select

Selectionnes l'entree Ipod ou I'entree AUX (lorsque I'pod est selectionné, le témoin s'allume.

Fonctions de contrôle de l'iPod

Lorsque un iPod est connecté à l'iTube et que les 2 apparèils sont allumés, certaines fonctions de l'iPod sont accessibles via la télécommande.

Lecture / Pause

Presse le bouton play/pause

Eteindre I'iPod

Pressez et maintenance le bouton play

Aller au morceau suivant

Pressez next/fast

forward

Recommencer lalecture d'un morceau

Pressez previous/rewind deux fois

Avance rapide d'un morceau

Pressez et maintenance next/ fastforward

Rembobiner un morceau

Pressez et maintenez previous/ rewind

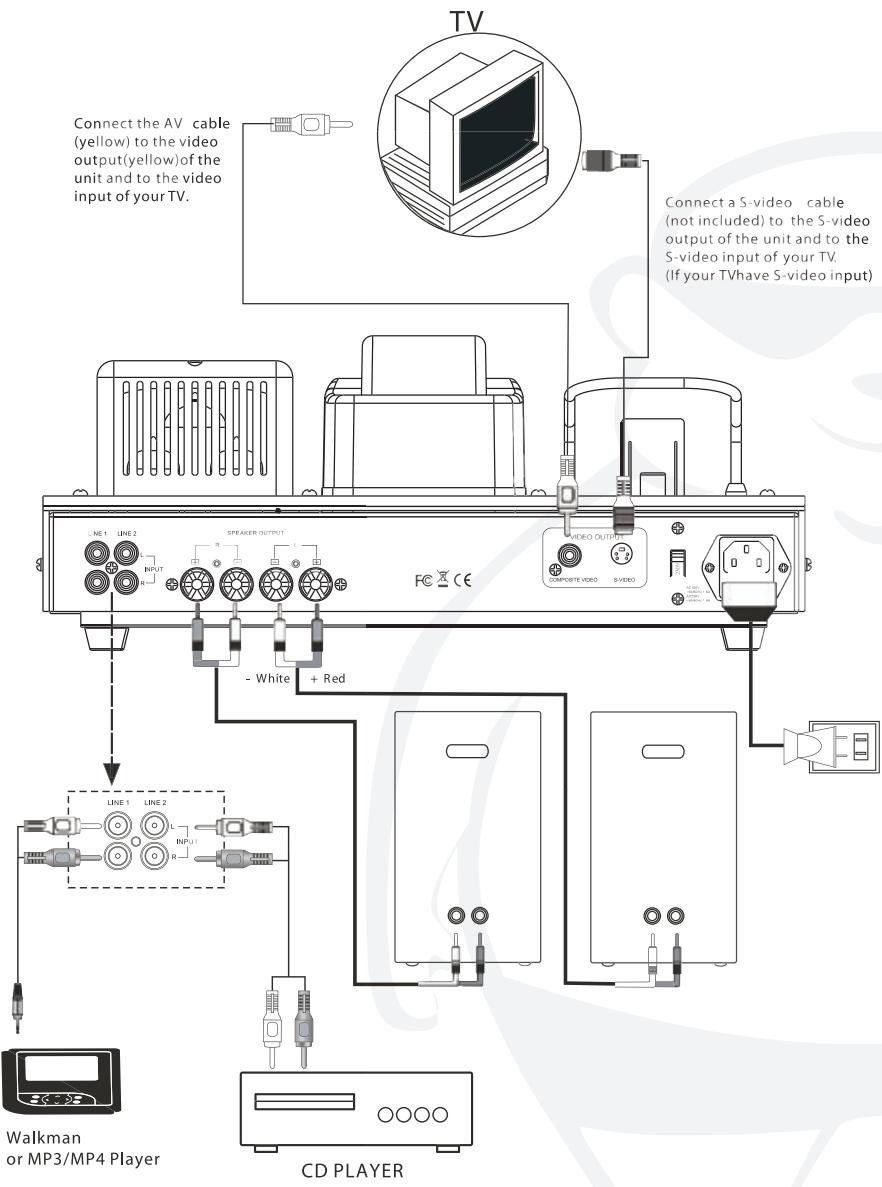

Connexions de l'amplificateur

Utilisation

CONNEXIONS

• Avant d'établier les connexions à l'iTube, y compris l'ampli et la station d'accueil, assurez vous que tous les apparèils sont éteints.
• Vérifiez bien que les connexions sont correctement effectuees. Par exemple, (L) vers (L) à gauche, et (R) vers (R) à droite.
  Assurez-vous que les connecteurs et fils soient bien propres et sans poussiere et que tous les connecteurs soient insérés entièrement et correctement dans l'iTube.
• Eteignez toujours les deux apparèils avant d'effectuer les connexions.

ALIMENTATION

• N'allumez pas l'iTube avant d'avoir connecter le cable d'alimentation. Il est recommendé de débrancher l'appareil du secteur lors des périodes d'inactivité de longue durée. (lors de vacances ou voyages par exemple).

HAUT PARLEURS

• En reliant les haut-parleurs, assurez-vous qu'ils ont bien une impédance entre 4 et 8 ohms.
  Reliez les haut-parleurs aux bornes en utilisant le cable haut-parleur fourni (prisetype banane) ou des cables haut-parleur dénudés de haute qualité., (notez que si lescables des haut-parleurs ne sont pas reliesscorrectement, vous ne pourrez entendrecaut un bruit, et si les polarités sont inversées,vous pourrez entendre un son « étrange » avec une perte artificielle de fréquencesbasses.
• Quand en utilisant les fils dénueds pour les haut-parleurs, insérez au moins 1.6mm à l'intérieur des bornes de haut-parleur de sorte qu'aucun cable nu ne soit apparent.
  Assurez-vous que les supports de cables sont fermement vissés pour empêcher les connecteurs de se toucher. Si les fils se touchent, les haut-parleurs et/ou l'iTube pouraient être endommages.

Maintenance

• Eteignez les appareils lors de périodes d'inactivité.
• Laissez les apparêils se refroidir complètement avant le nettoyage.
  Nettoyez en utilisant un tissu doux ou la Brosse fournie périodiquement
• Faites attention lors du nettoyage de la lampe, secouez doucement la lampe pour la sortir de l'appareil et re-installéla de la même manière.
• N'essayez pas de nettoyer les apparéls avec des dissolvants chimiques - ceci peut endommager la finition de l'iTube.

Problèmes rencontres

Si vous iTube ne fonctionne pas normalement, veuillez vérifier les points suivants pour déterminer si le défaut peut être corrigé avec une des suggestions simples ci-dessous. Ensuite, si l'appareil est toujours défectieux après cela, contactez votre revendeur ou technician autorisé.

SYMPTOMES	CAUSES POSSIBLE	REMEDIES
Pas d'alimentation- la LED bleu témoin est éteinte	- Le cable d'alimentation n'est pas connecté correctement.- L'appareil est étient.- Si le contrôle se fait depuis la télécommande, les piles sont usées.	- Vérifiez que l'alimentation est bien connectée.- Testez avec une autre prise électrique.- Remplacez les piles.
Pas de Son	- le Volume est au minimum.- Les enceintes ne sont pas connectées correctement.- Le réglage « Input Select » de sélection de l'entrée est incorrect.	- Montez le volume progressivement jusqu'àu volume désiré.- Vérifiez les connexions des haut-parleurs.- Vérifiez votre sélection d'entrée (iPod ou Aux)
L'image acoustique est instable, caractérisée par un son non naturel et des fréquences basses en retrait	- les polarités "+" et -" sont incorrectes entre l'iTube et les enceintes.	- Reconnectez les enceintes en vérifiant les polarités des cables.
Le contrôle de Volume de l'iPod ne modifies pas le volume général	- Le réglage de Volume de l'iPod ne contrôle que le volume du Casque.	- Utilisez le réglage de volume de l'iTube lorsque l'iPod est placé sur la station d'accueil.
Des craquements sont entendus dans les haut-parleurs	- Mauvaises connexions.- Il y a un problème avec la source Audio.	- Vérifiez la connexion si l'iPod est sur la station d'accueil, vérifie le cable jack stéreo. Assurez vous qu'il est connecté sur « Line Out » ou « Headphone Out » et non pas sur une sortie Enceintes (speakers)- Débranchez le cable jack stéreo 3.5mm de la source audio et branchez le sur une sortie casque d'une autre source audio (CD, lecteur MP3...)
SYMPTOMES	CAUSES POSSIBLE	REMEDES
Le son est saturaè	- Le réglage de Volume sur l'iTube est trop élevé. - La source est saturaè.	- Réduire le volume. - certains fichiers audio (WAV, MIDI...) peuvent être de mauvaise qualité... Essayez une autre source audio.
Il y a des Interférences radio	- Vous étés trop前几天 d'une Tour Radio.	- Déplacez les enceintes dans différentes positions.
La télécommande ne fonctionne pas	- Batterie faible. - La télécommande ne pointe pas vers la bonne direction ou est trop éloignée.	- Remplacez les piles. - Pointez la télécommande vers la station d'accueil à moins de 6m de l'appareil.
La TV n'affiche rien	- Mauvaise connexion. - Le réglage Video de l'iPod est incorrect.	- Vérifiez les connexions si l'iPod est sur la station d'accueil, vérifie le cable de sortie. - Vérifiez le réglage Video sur l'iPod.

Specifications

Puisance de Sortie: 25Wx2
- Réponse en fréquences: 20Hz - 20KHz (±1.5Db)
Distorsion Harmonique: ≤0.5%
Rapport Signal/Bruit: ≤86Db
Impedance d'Entrée: 4.7KΩ
Impedance de Sortie: 4Ω, 8Ω
Type de Lampe: 2x6N1(ECC85)

1x6E2(EM87)

• Alimentation: AC100~120V/50~60Hz

AC220~240V/50~60Hz

• Dimensions: iTube: 372 × 152 × 172 mm (WxHxD)

Speakers: 144 × 240 × 200 mm (WxHxD)

Veuillez contacter votre revendeur officiel.

[e-mail]

www.fat-man.co.uk

FATMAN

84 TL Audio®
