Type de produit	Poêle à bois
Marque	AUSTRO FLAMM
Modèle	VILLA BACK
Hauteur	1224 mm
Largeur	577 mm
Profondeur	443 mm
Poids	200 kg (220 kg avec habillage céramique)
Diamètre sortie fumée	130 mm
Puissance nominale	8 kW (min 4 kW, max 11 kW)
Volume chauffé	90 – 180 m³
Combustibles autorisés	Bois naturel sec (<15% humidité), briquettes de bois ou de lignite
Quantité maximale de combustible	1,8 kg (bûches) / 1,7 kg (briquettes lignite)
Température des gaz de combustion	265 °C
Pression d'extraction minimale	0,11 mbar à puissance nominale
Débit des gaz de combustion	8,0 g/s
Compartiment four	Chauffé sur 3 côtés, avec thermomètre
Tringles escamotables	Pour suspendre des objets (ne pas suspendre d'inflammables)
Distances de sécurité (objets inflammables)	Avant >800 mm, côtés/arrière >200 mm
Nettoyage des vitres	Produit spécial (ex. Thermohit)
Nettoyage surfaces peintes	Chiffon humide
Pièces détachées principales	Joints, céramiques réfractaires, vitre porte, vernis, allume-feu, nettoyant
Garantie	2 ans sur acier et fonte (hors pièces d'usure)

FOIRE AUX QUESTIONS - VILLA BACK AUSTRO FLAMM

Comment effectuer la première mise en service du poêle VILLA BACK ?

Avant la première utilisation, faites chauffer le poêle fortement pendant au moins 1h30 pour durcir le vernis. Ouvrez les fenêtres pour évacuer les vapeurs. Répétez l'opération jusqu'à disparition de l'odeur.

Quels combustibles sont autorisés ?

Utilisez uniquement du bois naturel sec (humidité < 15 %) ou des briquettes de bois ou de lignite. Ne brûlez jamais de déchets ou de matériaux traités.

Quelle est la quantité maximale de combustible à utiliser ?

Ne dépassez pas 1,8 kg de bûches ou 1,7 kg de briquettes de lignite par charge pour éviter une surchauffe.

Comment allumer correctement le poêle ?

Ouvrez complètement les arrivées d'air primaire et secondaire. Placez du papier, des copeaux et 1-2 bûches. Allumez le papier, fermez la porte. Dès que le feu prend, fermez l'air primaire et réglez la puissance avec l'air secondaire.

Quelles distances de sécurité respecter ?

Pour les objets inflammables : avant >800 mm, côtés et arrière >200 mm. Pour les non inflammables : avant >400 mm, côtés/arrière >100 mm.

Comment entretenir la vitre du poêle ?

Utilisez un produit nettoyant spécial pour vitres de poêle comme le Thermohit. N'utilisez pas de produits abrasifs.

Que faire en cas de surchauffe ou d'endommagement ?

Si le poêle surchauffe, réduisez l'arrivée d'air. Pour les pièces défectueuses, faites appel à un revendeur spécialisé pour le remplacement.

Le poêle peut-il être raccordé à un conduit de cheminée existant ?

Oui, à condition que les dimensions du conduit respectent la norme DIN 4705. Faites appel à un installateur professionnel.

Comment utiliser le compartiment four du modèle VILLA BACK ?

Le four est chauffé sur 3 côtés. La température se règle via la quantité de bois et l'air secondaire. Tournez les aliments à mi-cuisson pour une cuisson uniforme.

Quelle est la durée de la garantie et que couvre-t-elle ?

La garantie est de 2 ans sur les pièces en acier et fonte. Les pièces d'usure (céramique, joints, grille, vitre, vernis) ne sont pas couvertes. La garantie nécessite une installation par un professionnel et l'utilisation conforme au manuel.

MODE D'EMPLOI VILLA BACK AUSTRO FLAMM

Coulisseau d'entrée d'air second.

Coulisseau d'entrée d'air primaire

deutsch

Inhalt

En tant que poèle de type 1, il peut être raccordé à un conduit de cheminée déjà occupe par d'autres poèles ou cusinières à combustibles solides et liquides, à condition toutefois que les dimensions du conduit de cheminée ne contrédisent pas la norme DIN 4705 Partie 3.

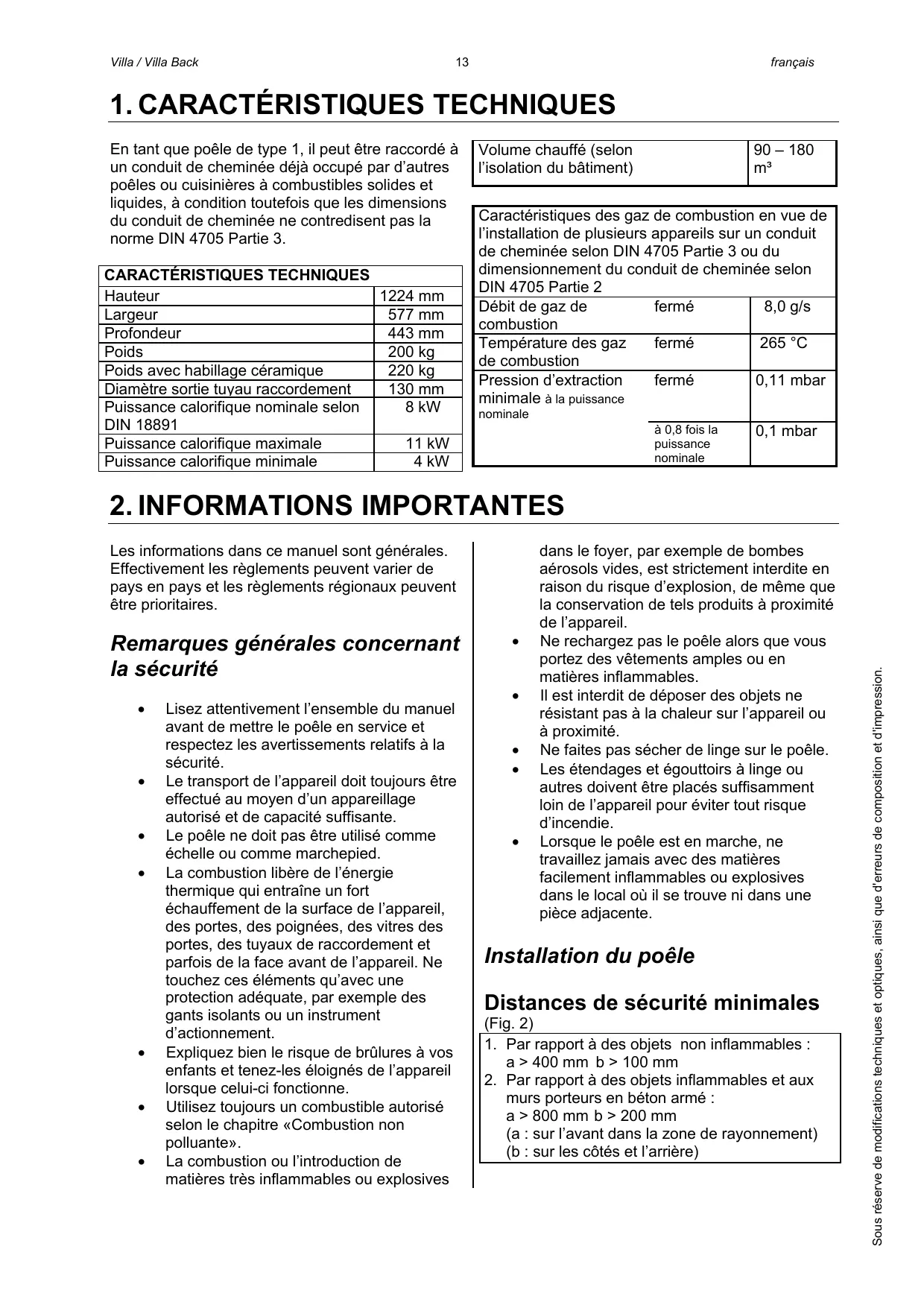

CHARACTERISTIQUES TECHNIQUES
Hauteur	1224 mm
Largeur	577 mm
Profondeur	443 mm
Poids	200 kg
Poids avec habillage céramique	220 kg
Diamètre sortie tuvau raccordement	130 mm
Puisance calorifique nominale selon DIN 18891	8 kW
Puisance calorifique maximale	11 kW
Puisance calorifique minimale	4 kW

Volume chauffé (selon l'isolation du bâtiment)

90 – 180 m3

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur un conduit de cheminée selon DIN 4705 Partie 3 ou du dimensionnement du conduit de cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	8,0 g/s
Température des gaz de combustion	fermé	265 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,11 mbar
	à 0,8 fois la puissance nominale	0,1 mbar

2. INFORMATIONS IMPORTANTES

Les informations dans ce manuel sont générales. Effectivement les règlements peuvent varier de pays en pays et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant demettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un apparèillage autorisé et de capacité suffisante.
  Le poèle ne doit pas etre utilise comme échelle ou comme marchepied.
• La combustion libère de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, des tuyaux de raccordement et parfois de la face avant de l'appareil. Ne touche ces éléments qu'avac une protection ajustate, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les éloignés de l'appareil lorsque celui-ci fonctionne.
  Utilisez toujours un combustible autorisé selon le chapitre «Combustion non polluante».
• La combustion ou l'introduction de matières très inflammables ou explosives

Dans le foyer, par exemple de bombes aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables.
• Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages etégouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'accordance.
• Lorsque le poèle est en marche, ne travaillez jamais avec des matières facilement inflammables ou explosives dans le local où il se trouve ni dans une piece adjacente.

Installation du poêle

Distances de sécurité minimales

(Fig. 2)

1. Par rapport à des objets non inflammables : a > 400 mm b > 100 mm
2. Par rapport à des objets inflammables et aux murs porteurs en béton armé : a > 800 mm b > 200 mm (a: sur l'avant dans la zone de rayonnement) (b: sur les cotsés et l'arrête)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre piece donnant à l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifiez si le sol pourrait en supporter le poids.

Raccordement du tuyau

Pour vous securité, des consignes strictes doivent être respectées pour le raccordement du tuyau au conduit de cheminée. Notre installerateur professionnel connait bien ces règles. Il faut donc impératifement confier à ce professionnel le raccordement du tuyau.

3. POUR BIEN UTILISER VOTRE POÉLE

Première mise en service

Votre poèle a été peint avec un vernis spécial non pollutant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touche pas la surface peinte. Laissez le poèle chauffer fortement pendant au moins 1 heures 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir les fenêtres avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois votre poèle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois ou de lignite.

Quantité maximale de combustible

	Bûches de bois	Briquettes de lignite
Qté. maxicombustibles	1,8 kg	1.7 kg
Air primaire	fermé	ouvert
Air secondaire	½ ouvert	¼ ouvert

N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poèle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajusté pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poèle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La Figure 3 indique la bonne quantité de matérielux à dispose dans le foyer.

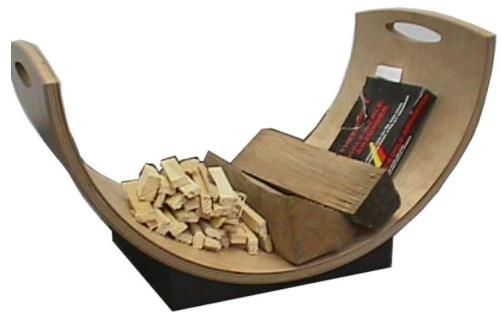

Fig. 3: Matériaux combustibles

Ouvrez au maximum les arrivées d'entrée d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la portedu poèle.

Déposez du papier (non enduit) sur le fond du foyer. Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

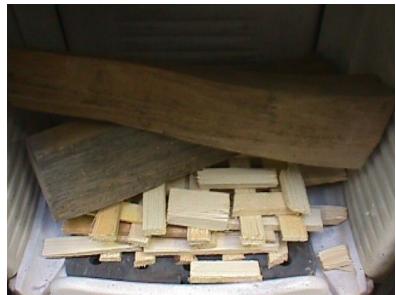

Fig. 4: Allumage

Allumez le papier.
Fermez la porte du foyer.
Dès que les copeaux brûlent bien, fermez le couisseau d'entrée d'air primaire.

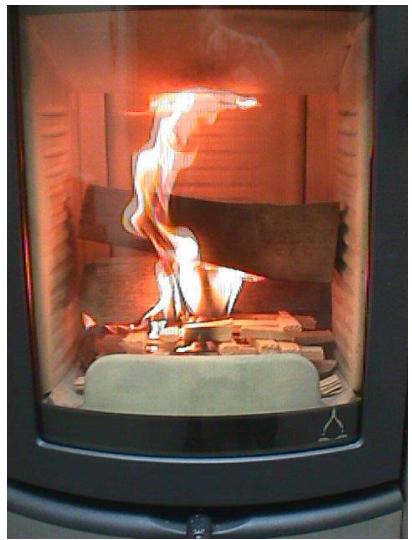

Fig. 5: Fermetre du coulissement d'entree d'air primaire

Dès que les bùches brûlent bien, réglez la puissance de chauffage avec le couilissement d'entrée d'air secondaire (position maximale du couilissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis d'entrée d'air secondaire, ouvrez prudemment la pote du poèle, ajoutez du bois et reférerz la porte.

Attendez que le bois ajouté s'enflamme, puis referencez le couilisseau d'entrée d'air primaire.

Réglez la puissance de chauffage avec le couilisseau d'entrée d'air secondaire.

4. PRINCIPALES PIECES DÉTACHÉES

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 mm L=2000	22	710096
Joint rond 10 mm L=2200	20	710319

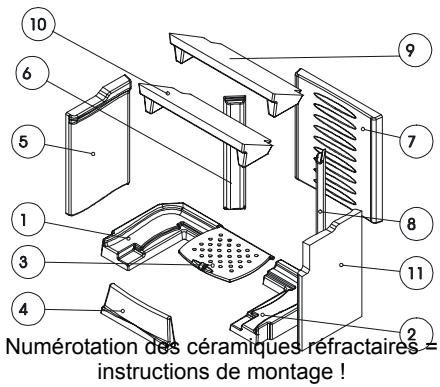

Ceramique réfractaire

Désignation	N° sur schéma	Réf. article
Keramott en bas à gauche	1	716823
Keramott en bas à droite	2	716820
Grille en bas G4	3	716408-27
Keramott pare-bùche	4	716776
Keramott côté gauche	5	716804
Keramott au centre	7	716821
Keramott déflecteur	9/10	716822
Keramott angle g/d	6/8	716928
Keramott côte croit	11	716927

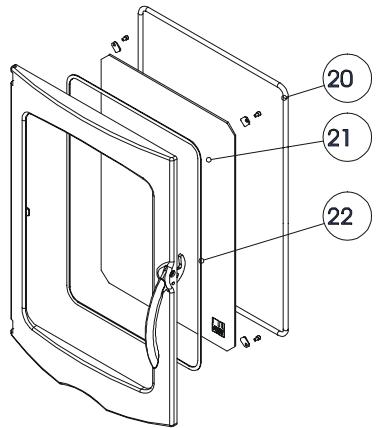

Autres

Désignation	N° sur schéma	Réf. article
Vitre porte Villa	21	716723
Vernis pour poële	--	650002
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 l	--	640070

Accessoires

Vous trouvrez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée et des produits d'entretien.

IMPORTANT : Les pieces défectueuses doivent toujours être replacées par votre revendeur spécialisé, afin que le poèle reste sur et en bon état de marche.

Entretien

Pour le nettoyage des vitres, utilisez un produit spécial tel que le Thermohit. Les surfaces peintes doivent etre nettoyees avec un chiffon (ev. Humide). Pour le nettoyage des surfaces en acier inoxydable, il existe également un produit special.

5. Attributs Villa / Villa Back

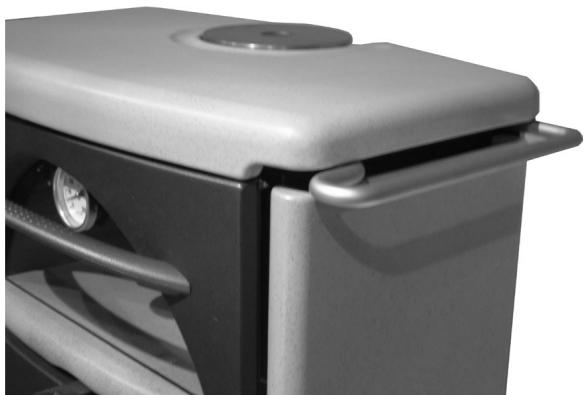

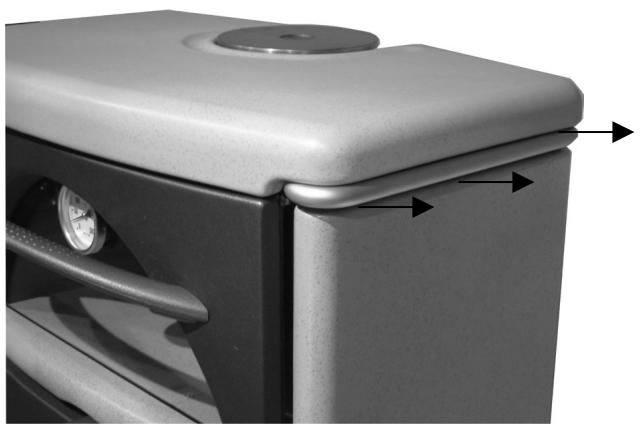

Tringle escametable

Villa / Villa Back est équipé de tringles escamotables par couilissement situées à gauche et à droite en dessous de la plaque formant couvercle. On peut sortir celles-ci pour y suspendre des objets.

Attention: Ne pas suspendre d'objets inflammables aux tringles lorsque le four est allumé!

Fig. 6: Tringle escamtable

Fig. 7: Tringle escamtable sortie

Compartment bois

Un tiroir à bois, que l'on peut ouvrir en tirant sur la poignée, est situé en dessous du foyer.

Compartment à four

Le modeleVillaBackse distinguedu modeleVilla parsoncompartimenta fourtoutafaitfonctionnel.

Ce compartment à four est chauffé sur 3 côts (à gauche, à droite et à l'arrière). Un conseil : pour une cuisson uniforme, vous devriez tourner ce que vous étre en train de cuire en milieu de cuisson.

La température dans le compartment à four est réglée par la quantité de bois utilisée et par le registre d'admission d'air (voir ci-dessus). La température actuelle est affichée sur le thermomètre du compartment à four.

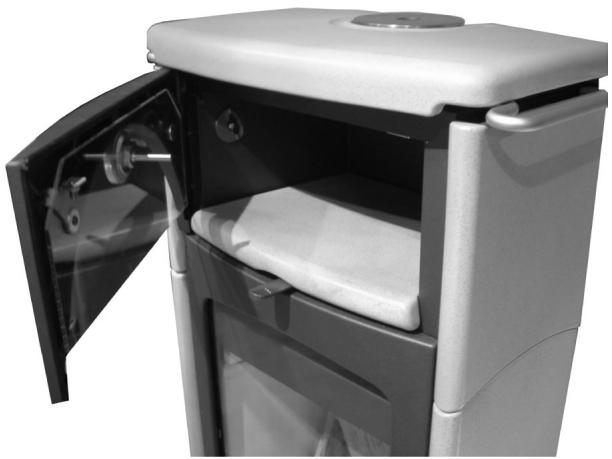

Fig. 8: Vue de l'intérieur du compartment cuisson

Pour nettoyer l'intérieur du compartment à four, vous procédez comme pour les autres parties du four (voir ci-dessus). Evitez les vapeurs grasses ; l'encrassement qu'elles provoquent est très difficile à éliminer.

2 Jahre Garantie

Modellname / Name of Model / tipo del modello / nom du produit

VILLA

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. di série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

2 anni di garanzia

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poèles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un début de matériel et/ou de fabrication pendant la durée de la garantie seront replacées par des pièces neuves.

Nous déclinons toute garantie pour les pieces d'usure (par ex. céramique refractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poèle AUSTROFLAMM doit avoir eté installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être représentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuite par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nousprésenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présente ce coupon à votre revendeur AUSTROFLAMM.
