BEDIENUNGSANLEITUNG VILLA BACK AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel Benutzerhandbuch / manual / manuale / manuel

2. Wichtige Informationen

3. So bedienen Sie Ihren

Ersatzteile - Übersicht

5. Ausstattungsmerkmale

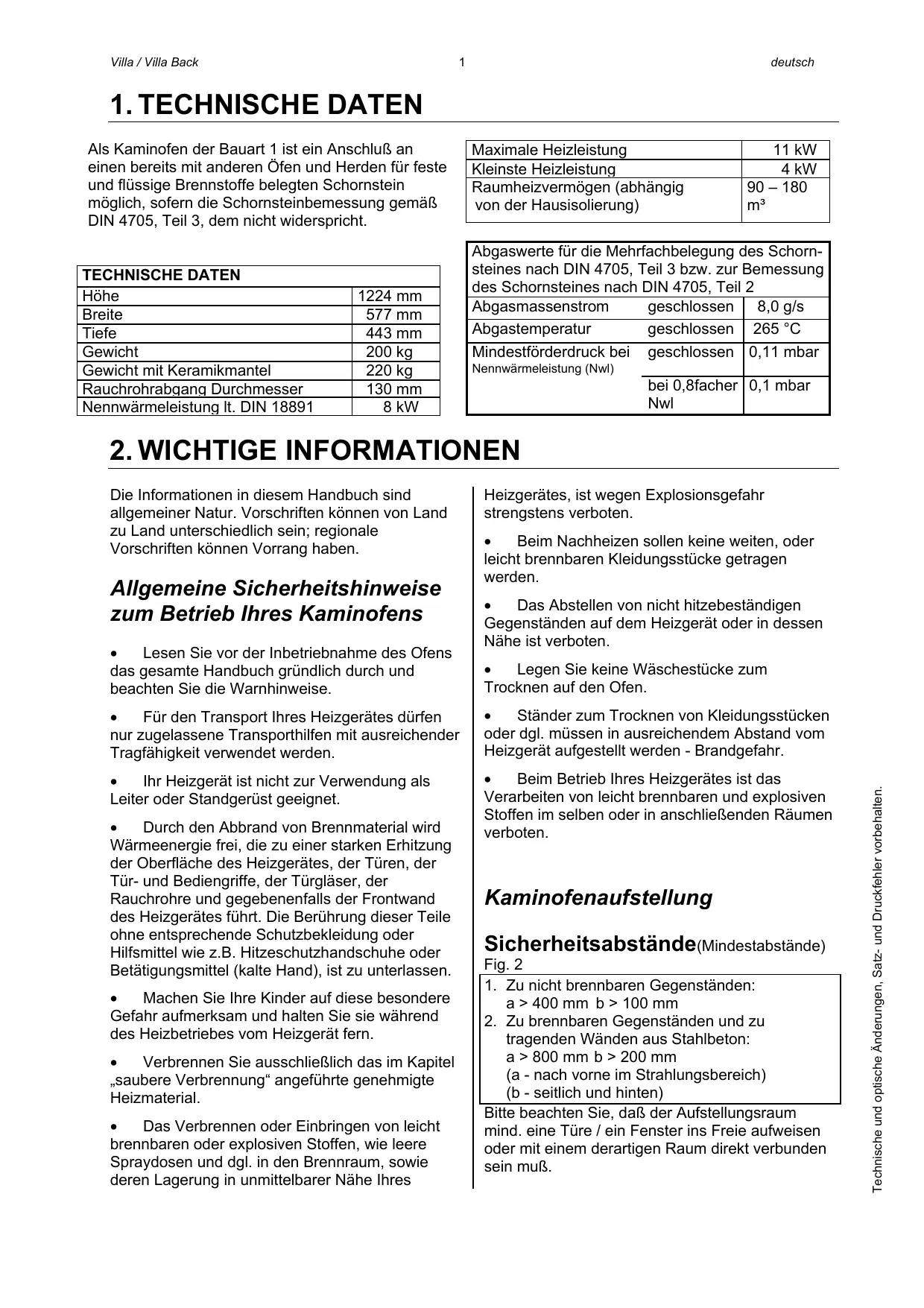

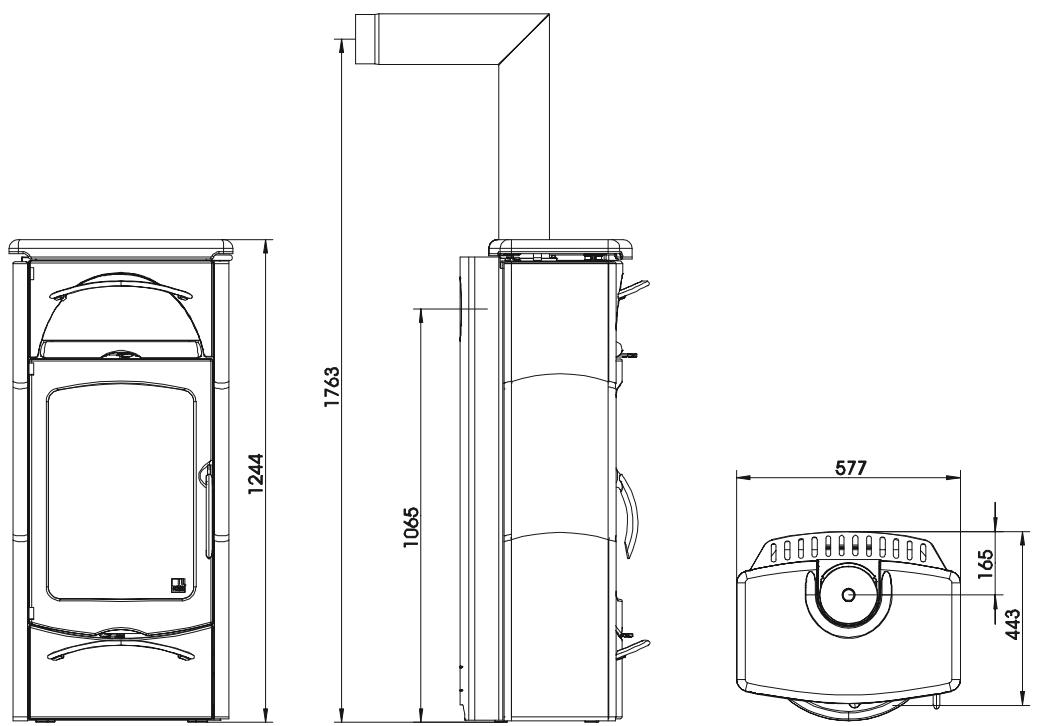

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht. TECHNISCHE DATEN Höhe Breite Tiefe Gewicht Gewicht mit Keramikmantel Rauchrohrabgang Durchmesser Nennwärmeleistung lt. DIN 18891 1224 mm 577 mm 443 mm 200 kg 220 kg 130 mm 8 kW Maximale Heizleistung Kleinste Heizleistung Raumheizvermögen (abhängig von der Hausisolierung) 11 kW 4 kW 90 – 180

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessung des Schornsteines nach DIN 4705, Teil 2 Abgasmassenstrom geschlossen 8,0 g/s Abgastemperatur geschlossen 265 °C Mindestförderdruck bei geschlossen 0,11 mbar Nennwärmeleistung (Nwl) bei 0,8facher 0,1 mbar Nwl

2. WICHTIGE INFORMATIONEN

Allgemeine Sicherheitshinweise zum Betrieb Ihres Kaminofens Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise. Heizgerätes, ist wegen Explosionsgefahr strengstens verboten. Beim Nachheizen sollen keine weiten, oder leicht brennbaren Kleidungsstücke getragen werden. Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten. Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.

Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.

Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.

Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.

Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selben oder in anschließenden Räumen verboten.

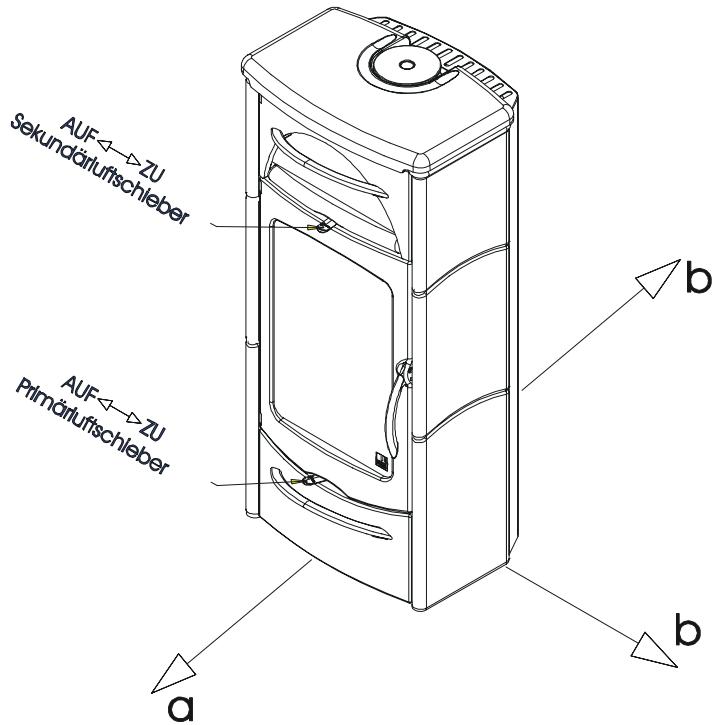

Durch den Abbrand von Brennmaterial wird Wärmeenergie frei, die zu einer starken Erhitzung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Türgläser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen. Machen Sie Ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern. Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial. Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Nähe Ihres Kaminofenaufstellung Sicherheitsabstände(Mindestabstände) Fig. 2

1. Zu nicht brennbaren Gegenständen:

a > 400 mm b > 100 mm

2. Zu brennbaren Gegenständen und zu

tragenden Wänden aus Stahlbeton: a > 800 mm b > 200 mm (a - nach vorne im Strahlungsbereich) (b - seitlich und hinten) Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß. Technische und optische Änderungen, Satz- und Druckfehler vorbehalten. Die Informationen in diesem Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben. deutsch

Villa / Villa Back Bodentragfähigkeit Rauchrohranschluß Prüfen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhält. Für den Anschluß der Rauchrohre an den Schornstein gibt es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt Ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG

Die erste Inbetriebnahme Ihres Kaminofens Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushärtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberfläche darf während dieses Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgeheizt werden. Bei der Aushärtung des Lackes können sichtbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch können die Dämpfe schnell abziehen. BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofen nur mehr vom heimeligen Geruch des verbrennenden Holzes geprägt. Zugelassene Brennstoffe Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts, Braunkohlebriketts. Maximale Brennstoffmenge Scheitholz Braunkohlebrikett Max. Brennstoffmenge 1,8 kg

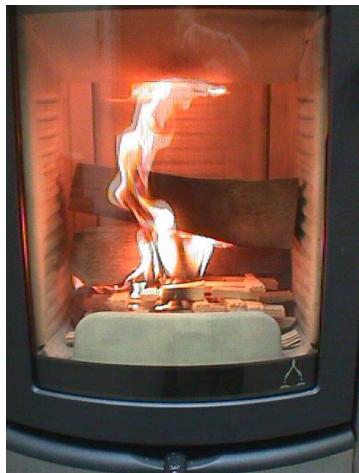

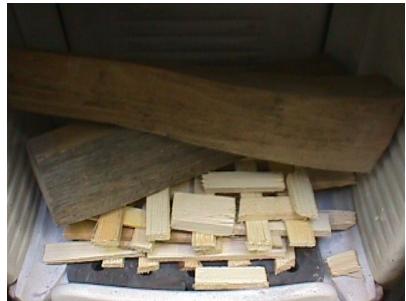

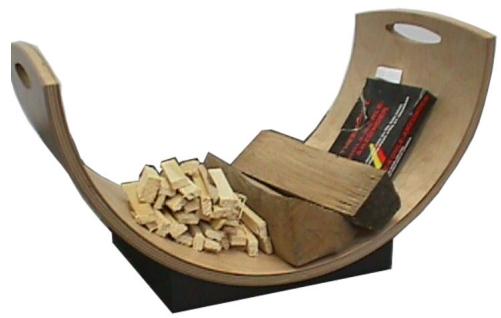

Primärluft Auf Sekundärluft ½ auf ¼ auf Richtig Feuer machen Bereiten Sie alles zum Anheizen vor – Weichholzspäne, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier, Brennholz. Fig. 3 gibt Ihnen eine Richtlinie hinsichtlich der Menge an Heizmaterial. Fig. 3: Heizmaterial Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF“. Öffnen Sie die Kaminofentür. Legen Sie unbeschichtetes Papier auf den Feuerraumboden. Legen Sie darauf eine handvoll Weichholzspäne. Legen Sie auf diese Späne 1 – 2 Scheite Holz. Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen! Saubere Verbrennung Fig. 4: Anzünden Zünden Sie nun das Papier an. Schließen Sie die Feuerraumtür. Sobald die Weichholzspäne gut brennen, schließen Sie den Primärluftschieber. Symbolabbildungen Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen. Villa / Villa Back

deutsch Sobald die Holzscheite gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2). Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen vor: Primärluftschieber öffnen, Sekundärluftschieber öffnen, Kamintüre vorsichtig öffnen, Holz nachlegen, Kaminofentüre schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schließen Sie den Primärluftschieber. Regeln Sie in der Folge die Heizleistung mit dem Sekundärluftschieber. Fig. 5: Primärluftschieber schließen

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

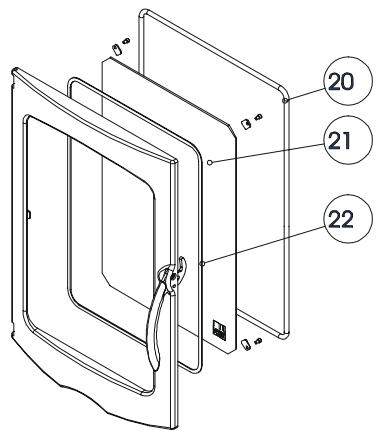

Dichtungen Bezeichnung Dichtung flach 8 x 2 mm L=2000 Dichtung rund 10 mm L=2200 Nr.-Skizze Artikelnr.

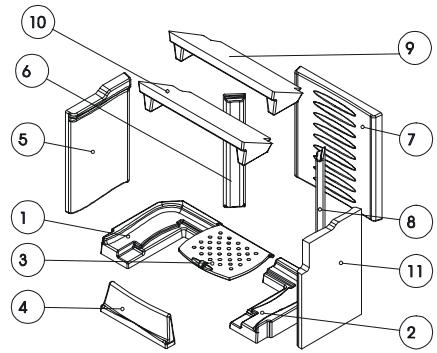

Keramott Bezeichnung Keramott Boden links Keramott Boden rechts G4 Rost Keramott Holzfänger Keramott Seitenteil links Keramott Rückwand Keramott Umlenkplatte Keramott Eckstein Keramott Seitenteil rechts Nr.-Skizze

Numerierung Keramott = Einbauanleitung! Sonstiges Bezeichnung Villa Türglas Ofenlack Holz-Kohleanzünder Glasreiniger 0,5l Zubehör Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke oder Pflegemittel. WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und funktionstüchtig ist und bleibt. Pflege Zur Glasreinigung verwenden Sie bitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger. Villa / Villa Back

5. Ausstattungsmerkmale Villa / Villa Back

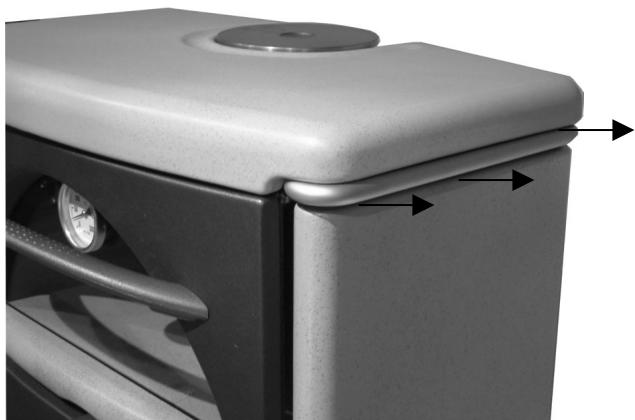

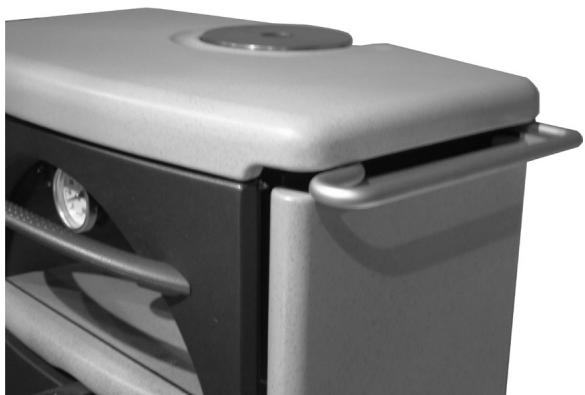

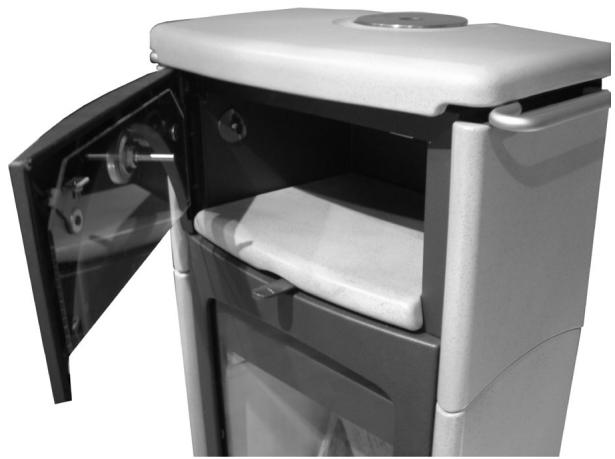

Hängeauszug Holzlagerfach Villa / Villa Back verfügen über Hängeauszüge links und rechts unterhalb der Deckelplatte. Diese können herausgezogen und Gegenstände daran aufgehängt werden. Unterhalb des Feuerraums befindet sich eine Holzlage, die mittels des Griffes herausgezogen werden kann. Achtung: Wenn der Ofen in Betrieb ist, keine brennbaren Gegenstände an den Hängeauszügen aufhängen! Backfach Das Modell Villa Back unterscheidet sich vom Modell Villa durch sein voll funktionstüchtiges Backfach. Dieses Backfach wird von 3 Seiten beheizt (links, rechts, hinten). Tip: Um einen möglichst gleichmäßigen Garvorgang zu erreichen, sollten Sie das Gargut nach der halben Garzeit drehen. Die Temperatur im Backfach regulieren Sie über die aufgegebene Holzmenge und die Luftschieber (s. o.). Die aktuelle Temperatur können Sie auf dem Backfachthermometer ablesen. Fig. 6: Hängeauszug Fig. 8: Blick ins Backfach Fig. 7: Hängeauszug ausgezogen Den Backfachinnenraum reinigen Sie wie andere Ofenteile auch (s. o.). Vermeiden Sie fetthaltige Dämpfe, da diese nur sehr schwer zu beseitigende Verschmutzungen zur Folge haben. Villa / Villa Back

2 Jahre Garantie Two-Year Guarantee Für Ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt. We guarantee full functionality of all AUSTROFLAMM stove components made of steel or cast iron for a full two years from the date of purchase. Steel and cast-iron components which show defect in materials or workmanship during the guarantee period shall be replaced with new components. Wir gewähren keine Garantie auf Verschleißteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken. We do not guarantee wearable components (such as Keramott, gaskets, floor grid), surface coatings, lacquer, glass and ceramics. Voraussetzungen für unsere Garantieleistung sind: Conditions of the Guarantee:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß

dem Benutzerhandbuch betrieben und von einem Fachmann installiert.

2. Der Garantieanspruch wird mit der vollständig

ausgefüllten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.
