Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	SIGMA
Höhe	1245 mm
Breite	562 mm
Tiefe	506 mm
Gewicht	195 kg
Rauchrohrdurchmesser	130 mm
Nennwärmeleistung	6 kW
Maximale Leistung	8 kW
Minimale Leistung	3,5 kW
Beheiztes Volumen	50 bis 130 m³
Abgasmassenstrom	6 g/s
Abgastemperatur	260 °C
Mindestförderdruck	0,11 mbar
Zugelassene Brennstoffe	Trockenes Naturholz (Feuchtigkeit < 15 %), Holzbriketts
Maximale Brennstoffmenge	1,65 kg Holz oder 1,5 kg Briketts
Sicherheitsabstand (vorne, brennbare Gegenstände)	400 mm
Sicherheitsabstand (seitlich, brennbare Gegenstände)	100 mm
Garantie (Stahl und Gusseisen)	2 Jahre
Nicht garantierte Verschleißteile	Feuerfestkeramik, Dichtungen, Rost, Lack, Glasscheiben
Glasscheibenpflege	Produkt wie Thermohit
Hauptmaterial	Stahl und Gusseisen

Häufig gestellte Fragen - SIGMA AUSTRO FLAMM

Wie zünde ich den SIGMA-Ofen an?

Legen Sie unbeschichtetes Papier auf den Boden des Feuerraums, fügen Sie weiche Holzspäne und ein oder zwei Holzscheite hinzu. Öffnen Sie die Primär- und Sekundärluftzufuhr vollständig. Zünden Sie das Papier an und schließen Sie die Tür. Sobald die Späne gut brennen, schließen Sie den Primärluftschieber. Regeln Sie die Leistung mit dem Sekundärluftschieber.

Welche Brennstoffe sind zugelassen?

Nur trockenes Naturholz (relative Feuchtigkeit unter 15 %) und Holzbriketts sind zugelassen. Verwenden Sie kein behandeltes oder feuchtes Holz.

Wie hoch ist die maximale Brennstoffmenge pro Beschickung?

Maximal 1,65 kg Holz oder 1,5 kg Holzbriketts. Eine übermäßige Brennstoffmenge kann zu Überhitzung und Beschädigung des Ofens führen.

Was sind die Mindestsicherheitsabstände?

Vor dem Ofen mindestens 400 mm Abstand zu brennbaren Gegenständen (800 mm zu tragenden Wänden). An den Seiten und hinten mindestens 100 mm Abstand (200 mm zu tragenden Wänden).

Wie pflege ich die Ofenscheibe?

Verwenden Sie einen speziellen Glasreiniger wie Thermohit. Lackierte Teile werden mit einem feuchten Tuch gereinigt, Edelstahlflächen mit geeigneten Produkten.

Was ist bei der ersten Inbetriebnahme zu tun?

Der Lack ist bei Lieferung noch weich. Heizen Sie den Ofen mindestens 1,5 Stunden stark auf, um ihn auszuhärten. Öffnen Sie während des ersten Aufheizens ein Fenster, da Dämpfe entweichen können. Der Geruch verschwindet nach einigen Benutzungen.

Wie hoch ist die Heizleistung des SIGMA-Ofens?

Die Nennleistung beträgt 6 kW, mit einem Bereich von 3,5 kW (min) bis 8 kW (max). Das beheizte Volumen beträgt je nach Isolierung 50 bis 130 m³.

Wie reguliere ich die Heizleistung?

Verwenden Sie den Sekundärluftschieber: maximale Position = maximale Leistung. Der Primärluftschieber wird nach dem Anzünden geschlossen und nur zum Nachlegen wieder geöffnet.

Welche Verbrennungsgefahren bestehen?

Die Oberflächen (Türen, Glasscheiben, Griffe) werden während des Betriebs sehr heiß. Berühren Sie sie nur mit isolierenden Handschuhen oder einem Werkzeug. Halten Sie Kinder fern.

Wie lege ich den Ofen nach?

Öffnen Sie die Primär- und Sekundärluftschieber, öffnen Sie dann vorsichtig die Tür. Fügen Sie Holz hinzu, schließen Sie die Tür. Warten Sie, bis das Holz Feuer gefangen hat, schließen Sie dann den Primärluftschieber. Regeln Sie die Leistung mit der Sekundärluft.

BEDIENUNGSANLEITUNG SIGMA AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

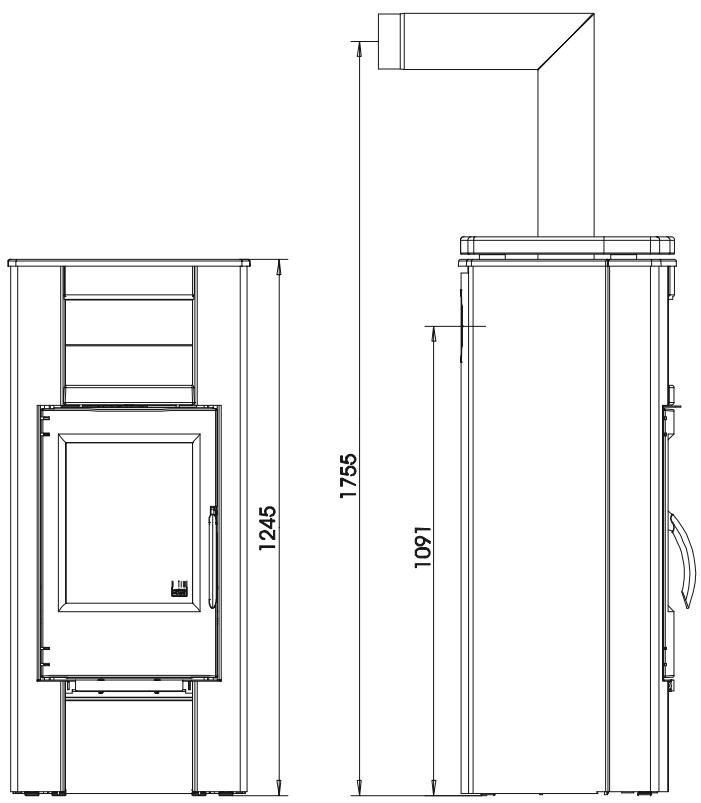

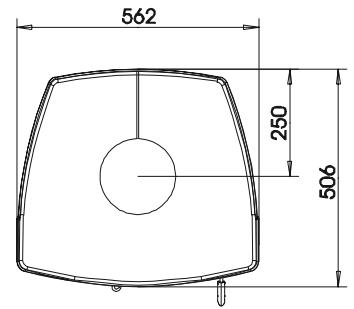

Fig. 1 a

Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primärluftschieber

english

open - closed

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedienen Sie Ihren Kaminofen richtig 2
4. Die wichtigsten Ersatzteile - Übersicht 3 Garantie 13

english

Contents

Als Kaminofen der Bauart 1 ist ein Anschluss an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

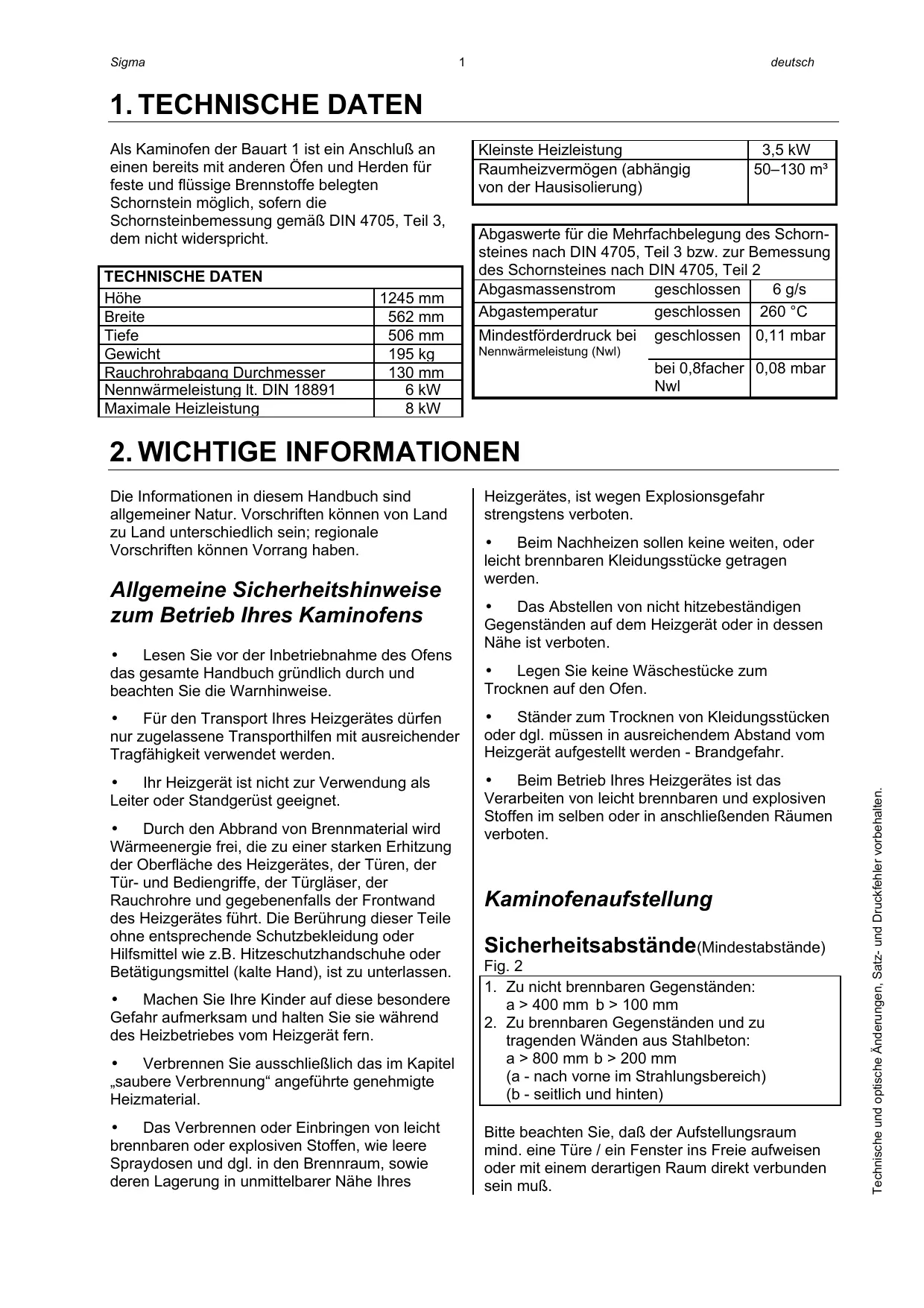

TECHNISCHE DATEN
Höhe	1245 mm
Breite	562 mm
Tiefe	506 mm
Gewicht	195 kg
Rauchrohrabgang Durchmesser	130 mm
Nennwärmeleistung lt. DIN 18891	6 kW
Maximale Heizleistung	8 kW

Kleine Heizleistung	3,5 kW
Ruumheizvermögen (abhängig von der Hausisolierung)	50–130 m3

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	6 g/s
Abgastemperatur	geschlossen	260 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,11 mbar
	bei 0,8facherNwl	0,08 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in diesem Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben.

Allgemeine Sicherheitshinweise zum Betrieb Ihres Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transportmittel mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmeenergie frei, die zu einer starken Erhitzung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Turgläser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie Ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden. Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Kaminofenaufstellung

Sicherheitsabstände (Mindestabstände)

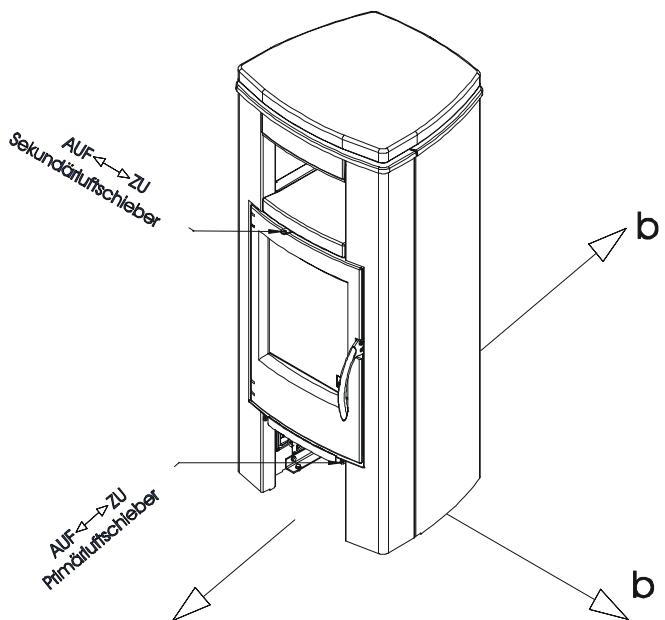

Fig. 2

1. Zu nicht brennbaren Gegenständen: a > 400 mm, b > 100 mm
2. Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a > 800 mm, b > 200 mm (a - nach vorne im Strahlungsbereich) (b - seitlich und hinten)

Bitte beachten Sie, dass der Aufstellungsraum mindestens eine Tür oder ein Fenster ins Freie aufweisen oder mit einem solchen Raum direkt verbunden sein muss.

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofens standhält.

Rauchrohranschluss

Für den Anschluss der Rauchrohre an den Schornstein gibt es zu Ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie dazu unbedingt Ihren Fachhändler mit dem Rauchrohranschluss.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICHTIG

Die erste Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofens noch weich. Die Aushärtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberfläche darf während dieses Vorganges nicht berührt werden. Der Kaminofen muss mindestens 1,5 Stunden stark aufgeheizt werden. Bei der Aushärtung des Lacks können sichtbare Dämpfe freigesetzt werden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch können die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofens nur noch vom heimeligen Geruch des verbrennenden Holzes geprägt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 1,65 kg Holz oder 1,5 kg Holzbriketts. Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muss trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muss verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzspäne, Anzündhilfe (wie z.B. Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

Brennholz. Fig. 3 gibt Ihnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

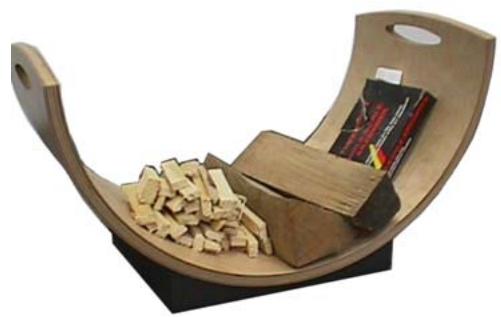

Fig. 3: Heizmaterial

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF".

Öffnen Sie die Kaminofentür.

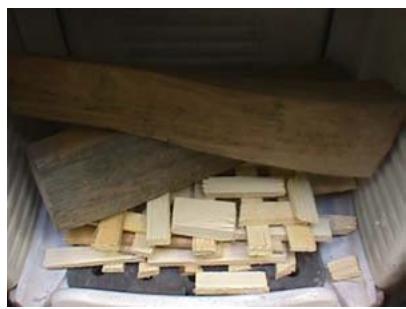

Legen Sie unbeschichtetes Papier auf den Feuerraumboden. Legen Sie darauf eine Handvoll Weichholzspäne. Legen Sie auf diese Späne 1-2 Scheite Holz.

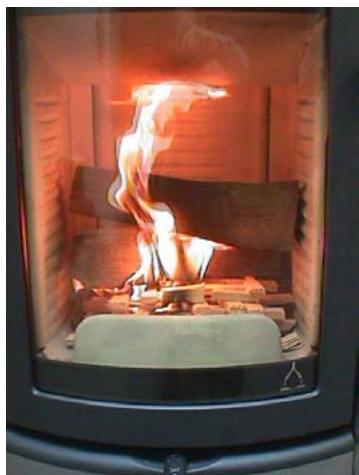

Fig. 4: Anzünden

Zünden Sie nun das Papier an. Schließen Sie die Feuerraumtür. Sobald die Weichholzspäne gut brennen, schließen Sie den Primärluftschieber.

Fig. 5: Primäreluftschieber schließen

Sobald die Holzscheite gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gehen Sie prinzipiell wie beim Anheizen vor: Primäreluftschieber öffnen, Sekundäreluftschieber öffnen, Kamintüre vorsichtig öffnen, Holz nachlegen, Kaminofentüre schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schließen Sie den Primäreluftschieber. Regeln Sie in der Folge die Heizleistung mit dem Sekundäreluftschieber.

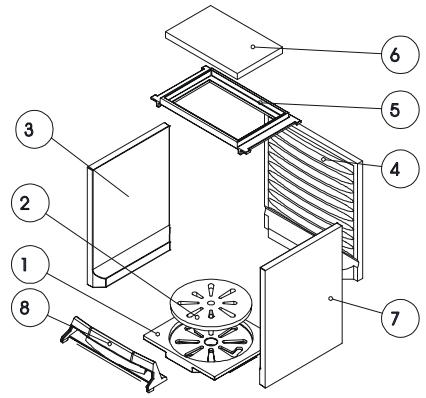

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 mm	22/24	710096
Dichtunground 12 mm	23	710338

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Bodenrost	1	712064
Rüttelrost	2	716122
Keramott Seiteneil links	3	710023
Keramott Rückwand	4	710024
Zugplatte	5	712062
Umlenkplatte, Vermiculite	6	712063
Keramott Seiteneil rechts	7	710023
Holzfänger	8	712061

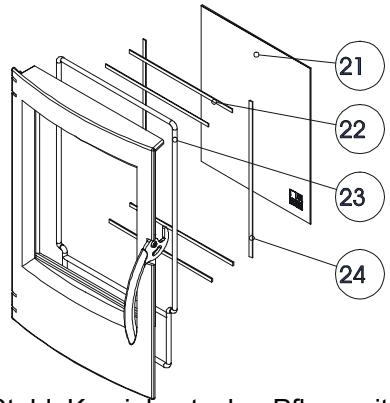

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Sigma Türglas	21	711987
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5I	--	640070

Numerierung Keramott = Einbauanleitung!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.

WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, dass Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sie ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (evtl. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.

1. TECHNISCHE DATEN

Für Ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guss 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gussteile, die während der Garantiezeit Material- und/oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICHTIG: Unsere Garantieleistung umfasst die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfasst. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Zwei-Jahres-Garantie

Im Garantiefall herausschneiden und diese dem AUSTROFLAMM-Fachhändler vorlegen!
