Marke	AUSTRO FLAMM
Modell	PRIMA
Produkttyp	Holzofen
Höhe	940 mm
Breite	552 mm
Tiefe	552 mm
Gewicht	142 kg (160 kg mit Keramikverkleidung)
Rauchrohrdurchmesser	130 mm
Nennwärmeleistung	6 kW (max. 8 kW, min. 3,5 kW)
Beheizbares Volumen	50–130 m³ (je nach Dämmung)
Zugelassener Brennstoff	Trockenes Naturholz (<15% Feuchte) und Holzbriketts
Maximale Brennstoffmenge	1,48 kg Holz oder 1,65 kg Briketts
Sicherheitsabstände zu brennbaren Materialien	Seiten: 100 mm, Vorne: 400 mm, Hinten: 100 mm
Sicherheitsabstände zu tragenden Betonwänden	Seiten: 200 mm, Vorne: 800 mm, Hinten: 200 mm
Minimaler Förderdruck	0,11 mbar bei Nennleistung
Abgastemperatur	260 °C
Abgasmassenstrom	6 g/s
Glasscheibenpflege	Verwenden Sie ein Spezialprodukt wie Thermohit
Garantie	2 Jahre auf Stahl- und Gussteile (ausgenommen Verschleißteile)

Häufig gestellte Fragen - PRIMA AUSTRO FLAMM

Wie zünde ich den PRIMA-Ofen an?

Legen Sie unbeschichtetes Papier auf den Boden des Feuerraums, fügen Sie weiche Holzspäne und 1–2 Scheite hinzu. Öffnen Sie die Primär- und Sekundärluftzufuhr vollständig, zünden Sie das Papier an und schließen Sie die Tür. Sobald die Späne gut brennen, schließen Sie die Primärluftzufuhr und regeln Sie die Leistung über die Sekundärluft.

Welche Brennstoffe sind zugelassen?

Verwenden Sie nur trockenes Naturholz (relative Feuchte < 15 %) und Holzbriketts. Behandeltes oder feuchtes Holz ist verboten, da es die Verbrennung beeinträchtigt und das Gerät beschädigen kann.

Welche Sicherheitsabstände sind einzuhalten?

Zu brennbaren Gegenständen: Seiten 100 mm, vorne 400 mm, hinten 100 mm. Zu tragenden Stahlbetonwänden: Seiten 200 mm, vorne 800 mm, hinten 200 mm.

Warum gibt es beim ersten Gebrauch Rauch oder Geruch?

Der Speziallack härtet beim ersten Heizen aus. Heizen Sie mindestens 1,5 Stunden lang kräftig und öffnen Sie ein Fenster, um die Dämpfe abzuleiten. Der Geruch verschwindet nach einigen Benutzungen.

Wie reinige ich die Glasscheibe des Ofens?

Verwenden Sie ein Spezialprodukt für Ofenglasuren, wie Thermohit. Verwenden Sie keine Scheuermittel. Lackierte Oberflächen werden mit einem feuchten Tuch gereinigt, Edelstahl mit speziellen Produkten.

Welche Ersatzteile sind verfügbar?

Die Ersatzteile umfassen Dichtungen (flach und rund), Schamottsteine (Bodenplatten, Holzpritsche, Rost), die Glasscheibe des Feuerraums, Ausbesserungslack und Anzünder. Beachten Sie die Bedienungsanleitung für die Referenzen.

Wie lege ich während des Betriebs Holz nach?

Öffnen Sie zuerst die Primär- und Sekundärluftzufuhr, dann öffnen Sie vorsichtig die Tür. Legen Sie Holz nach und schließen Sie die Tür. Warten Sie, bis das Holz Feuer fängt, schließen Sie dann die Primärluft und regeln Sie die Leistung mit der Sekundärluft.

Was ist die Garantie für den PRIMA-Ofen?

Die Garantie beträgt 2 Jahre auf Stahl- und Gussteile ab Kaufdatum. Verschleißteile (Schamott, Dichtungen, Rost, Glasscheibe) sind nicht abgedeckt. Die Installation muss von einem Fachmann durchgeführt werden.

Kann der Ofen an einen bestehenden Schornstein angeschlossen werden?

Ja, sofern die Abmessungen des Schornsteins gemäß DIN 4705 Teil 3 dies zulassen. Beauftragen Sie einen professionellen Installateur mit dem Anschluss.

Welche Tragfähigkeit des Bodens ist erforderlich?

Der Ofen wiegt 142 kg (160 kg mit Keramik). Überprüfen Sie vor der Installation, ob der Boden dieses Gewicht tragen kann. Im Zweifelsfall konsultieren Sie einen Fachmann.

BEDIENUNGSANLEITUNG PRIMA AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

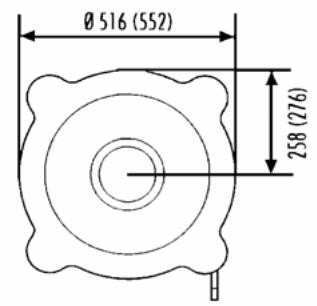

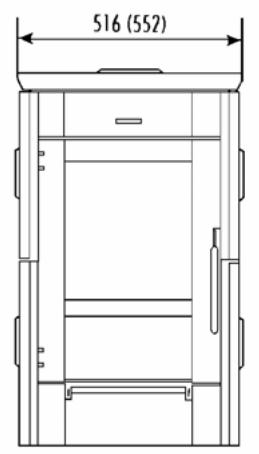

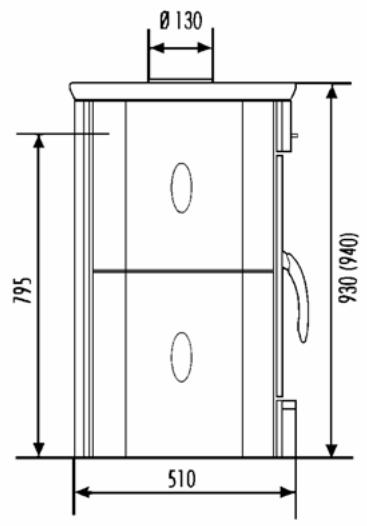

Fig. 1

Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primärluftschieber

english

open - closed

1. Techn. Daten

2. Wichtige Informationen

3. So bedieren Sie ihren

Kaminofen richtig

1. Die wichtigen

Ersatzteile - Übersicht

Garantie

english

contents

1. Techn. data 4

2. Important information 4

3. Correct operation

of your stove 5

1. The most important

spare parts - overview 6

Guarantee 13

italiano

indice

1. Dati tecnici 7 1. Caracteristiques 10

2. Informazioni importanti 7 2.Infos importantes 10

3. Per un uso correcto della 3. Bien utiliser votre

vostra Kaminofen 8 poèle 11

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

Maximale Heizleistung	8 kW
Kleine Heizleistung	3,5 kW
Ruumheizvermögen (abhängig von der Hausisolierung)	50 – 130 m³

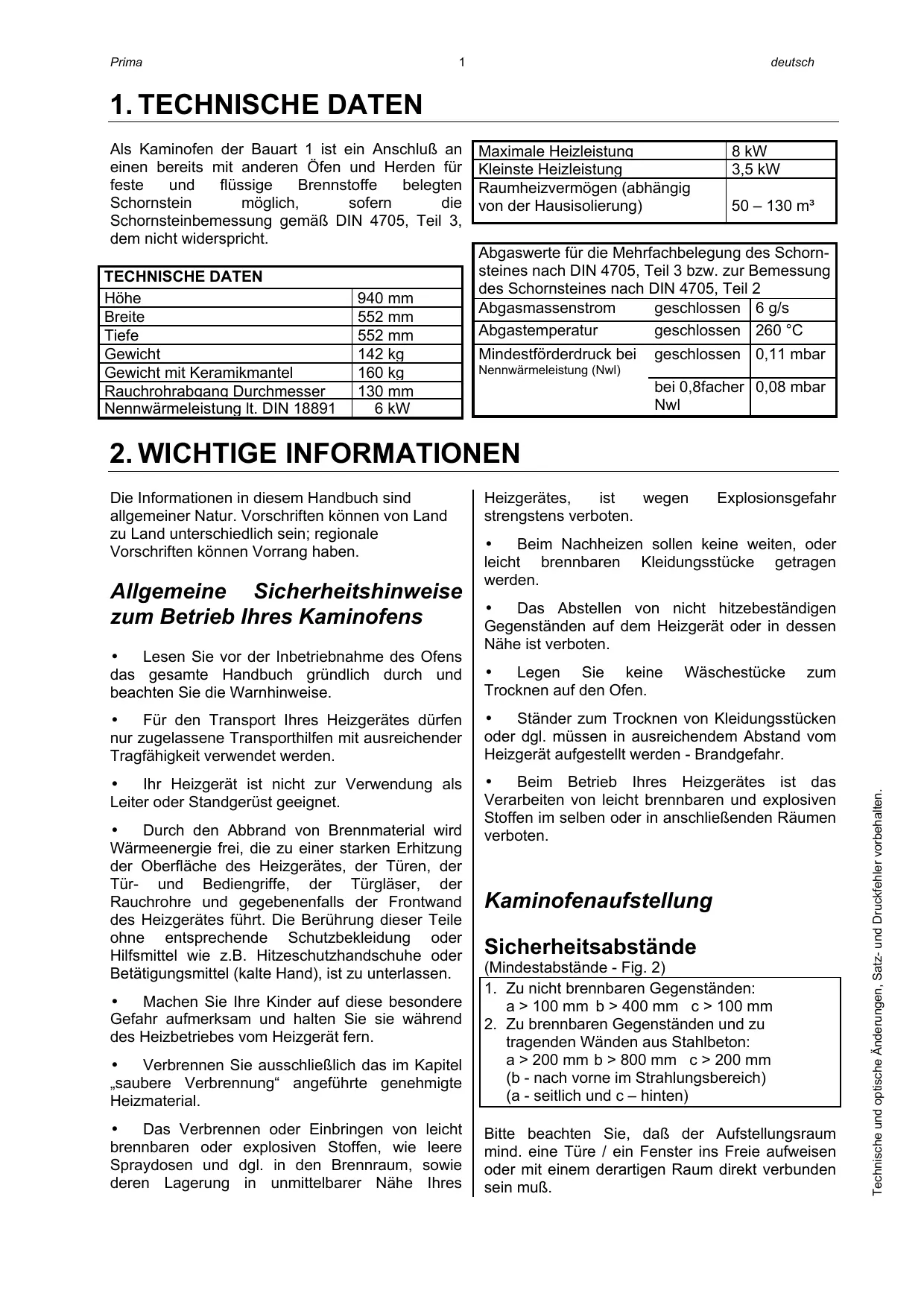

TECHNISCHE DATEN
Höhe	940 mm
Breite	552 mm
Tiefe	552 mm
Gewicht	142 kg
Gewicht mit Keramikmantel	160 kg
Rauchrohrabganga Durchmesser	130 mm
Nennwärmeleistung lt. DIN 18891	6 kW

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	6 g/s
Abgastemperatur	geschlossen	260 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,11 mbar
	bei 0,8facherNwl	0,08 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in diesen Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch grundlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhitzung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Türglaser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
  Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
• Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihr's Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Kaminofenaufstellung

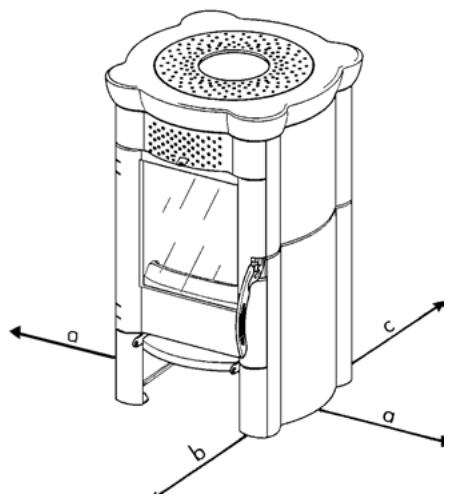

Sicherheitsabstände

(Mindestabstände - Fig. 2)

1. Zu nicht brennbaren Gegenständen: a > 100 mm b > 400 mm c > 100 mm
2. Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a > 200 mm b > 800 mm c > 200 mm (b - nach vorne im Strahlungsbereich) (a - seitlich und c -CNTEN)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß.

Bodentragfähigkeit

Prufen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Rauchrohranschluss

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt ihren Fachhändler mit dem Rauchrohranschuß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Spezialack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushärtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberflächearfährend这点es Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgeheit werden. Bei der Aushärtung des Lackes konnen sightbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofen nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz oder Holzbriketts.

Maximale Brennstoffmerge

Maximal aufzugebende Brennstoffmenge: 1,48 kg Holz oder 1,65 kg Holzbriketts.

Größere Brennstoffmengen konnen zu

Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15%) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

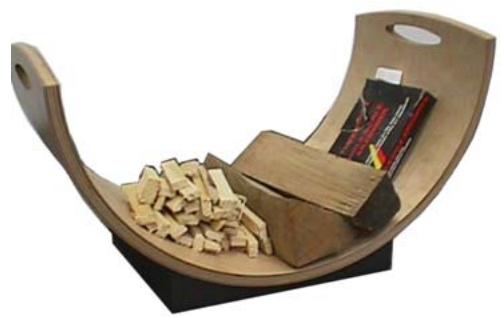

Bereiten Sie alles zum Anheizen vor - Weichholzpane, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

Brennholz. Fig. 3 gibt Ichnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

Fig. 3: Heizmaterial

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF".

Öffnen Sie die Kaminofentür.

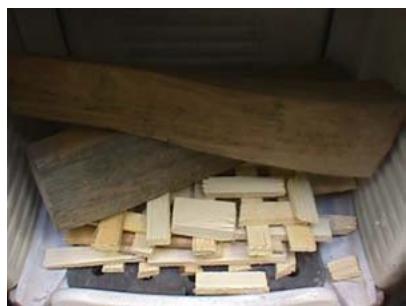

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.

Legen Sie darauf eine handvoll Weichholzpane.

Legen Sie auf diese Späne 1 - 2 Scheite Holz.

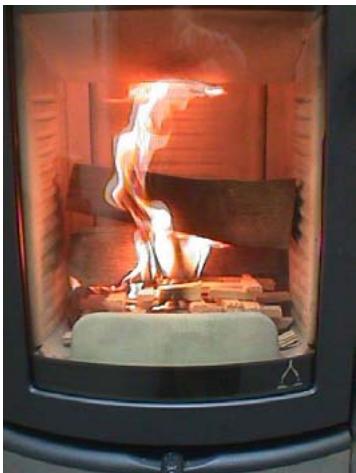

Fig. 4: Anzünden

Zünden Sie nun das Papier an.

Schlieben Sie die Feuerraumtur.

Sobald die Weichholzpane gut brennen, schlieben Sie den Primäreluftschieber.

Fig. 5: Primäreluftschieber schließen

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlagen gehen Sie prinzipiell wie beim Anheizen vor: Primäreluftschieber öffnen, Sekundäreluftschieber öffnen, Kamintüre vorsichtig {. Offnen, Holz nachlagen, Kaminofentüre schlieben. Warten Sie, bis das nachgelegte Holz brennt. Dann schreiben Sie den Primäreluftschieber. Regel Sie in der Folge die Heizleistung mit dem Sekundäreluftschieber.

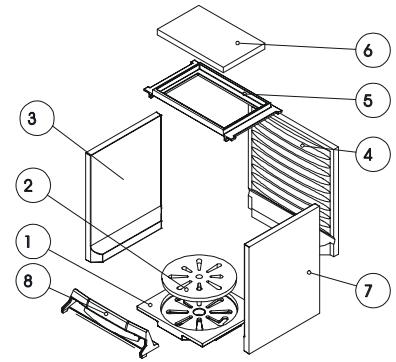

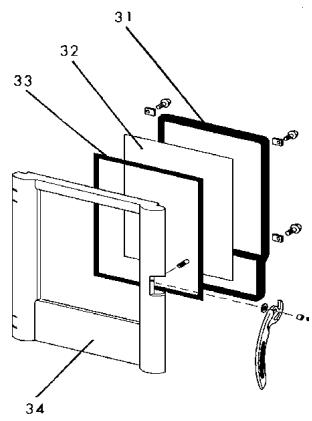

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 x 2000 mm	33	710096
Dichtung rund d= 12 x 2500 mm	31	710338

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Prima Keramott Seitenstein	3/7	710023
Prima Keramott Rückwand	4	710024
Prima Vermeculiteplatte	6	712063
Prima Zugplatte	5	712062
Prima Holzfänger	8	712061
Prima Bodenrost	1	712064
Prima/G3 Rüttelrost	2	716122

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Prima Türglas	32	711220
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5I	--	640070

Numerierung Keramott = Einbauanleitung!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.

WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihr Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalle Spezialreiniger.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICHTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihrm AUSTROFLAMM-Fachhandler vorlegen!
