Marque	AUSTRO FLAMM
Modèle	PRIMA
Type de produit	Poêle à bois
Hauteur	940 mm
Largeur	552 mm
Profondeur	552 mm
Poids	142 kg (160 kg avec habillage céramique)
Diamètre du carneau	130 mm
Puissance calorifique nominale	6 kW (max 8 kW, min 3,5 kW)
Volume chauffé	50–130 m³ (selon isolation)
Combustible autorisé	Bois naturel sec (<15% humidité) et briquettes de bois
Quantité maximale de combustible	1,48 kg de bois ou 1,65 kg de briquettes
Distances de sécurité aux matériaux inflammables	Côtés: 100 mm, Avant: 400 mm, Arête: 100 mm
Distances de sécurité aux murs porteurs en béton	Côtés: 200 mm, Avant: 800 mm, Arête: 200 mm
Pression d'extraction minimale	0,11 mbar à puissance nominale
Température des gaz de combustion	260 °C
Débit de gaz de combustion	6 g/s
Entretien de la vitre	Utiliser un produit spécial type Thermohit
Garantie	2 ans sur pièces acier et fonte (hors usure)

FOIRE AUX QUESTIONS - PRIMA AUSTRO FLAMM

Comment allumer le poêle PRIMA ?

Placez du papier non enduit au fond du foyer, ajoutez des copeaux de bois tendre et 1 à 2 bûches. Ouvrez au maximum les arrivées d'air primaire et secondaire, allumez le papier et fermez la porte. Une fois les copeaux bien enflammés, fermez l'arrivée d'air primaire et réglez la puissance avec l'air secondaire.

Quels combustibles sont autorisés ?

Utilisez uniquement du bois naturel sec (humidité relative < 15 %) et des briquettes de bois. Le bois traité ou humide est interdit car il nuit à la combustion et peut endommager l'appareil.

Quelles sont les distances de sécurité à respecter ?

Par rapport à des objets inflammables : côtés 100 mm, avant 400 mm, arête 100 mm. Pour les murs porteurs en béton armé : côtés 200 mm, avant 800 mm, arête 200 mm.

Pourquoi y a-t-il de la fumée ou une odeur lors de la première utilisation ?

Le vernis spécial durcit lors de la première chauffe. Faites chauffer fortement pendant au moins 1h30 en ouvrant une fenêtre pour évacuer les vapeurs. L'odeur disparaît après quelques utilisations.

Comment nettoyer la vitre du poêle ?

Utilisez un produit spécial pour vitres de poêle, comme Thermohit. N'utilisez pas de produits abrasifs. Les surfaces laquées se nettoient avec un chiffon humide, et l'inox avec des produits spécifiques.

Quelles pièces de rechange sont disponibles ?

Les pièces détachées comprennent les joints (plats et ronds), les céramiques réfractaires (plaques de fond, pare-bûche, grille), la vitre du foyer, le vernis de retouche, et les allume-feux. Consultez la notice pour les références.

Comment recharger le poêle en cours de fonctionnement ?

Ouvrez d'abord les arrivées d'air primaire et secondaire, puis ouvrez prudemment la porte. Ajoutez du bois et refermez la porte. Attendez que le bois s'enflamme, puis refermez l'air primaire et réglez la puissance avec l'air secondaire.

Quelle est la garantie du poêle PRIMA ?

La garantie est de 2 ans sur les pièces en acier et en fonte, à compter de la date d'achat. Les pièces d'usure (céramiques, joints, grille, vitre) ne sont pas couvertes. L'installation doit être réalisée par un professionnel.

Peut-on raccorder le poêle à une cheminée existante ?

Oui, à condition que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent. Faites appel à un installateur professionnel pour le raccordement.

Quelle est la capacité portante nécessaire du sol ?

Le poêle pèse 142 kg (160 kg avec céramique). Avant installation, vérifiez que le sol peut supporter ce poids. En cas de doute, consultez un professionnel.

MODE D'EMPLOI PRIMA AUSTRO FLAMM

Coulisseau d'entrée d'air second.

Coulisseau d'entrée d'air primaire

principal 9 détachées 12

Garantie 14

Sommaire

1. Caractéristiques 10

2. Infos importantes 10

3. Bien utiliser votre

poèle 11

1. Principales pièces

detachées 12

Garantie 14

Le poêle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poêles ou cuisinières à combustibles solides et liquides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

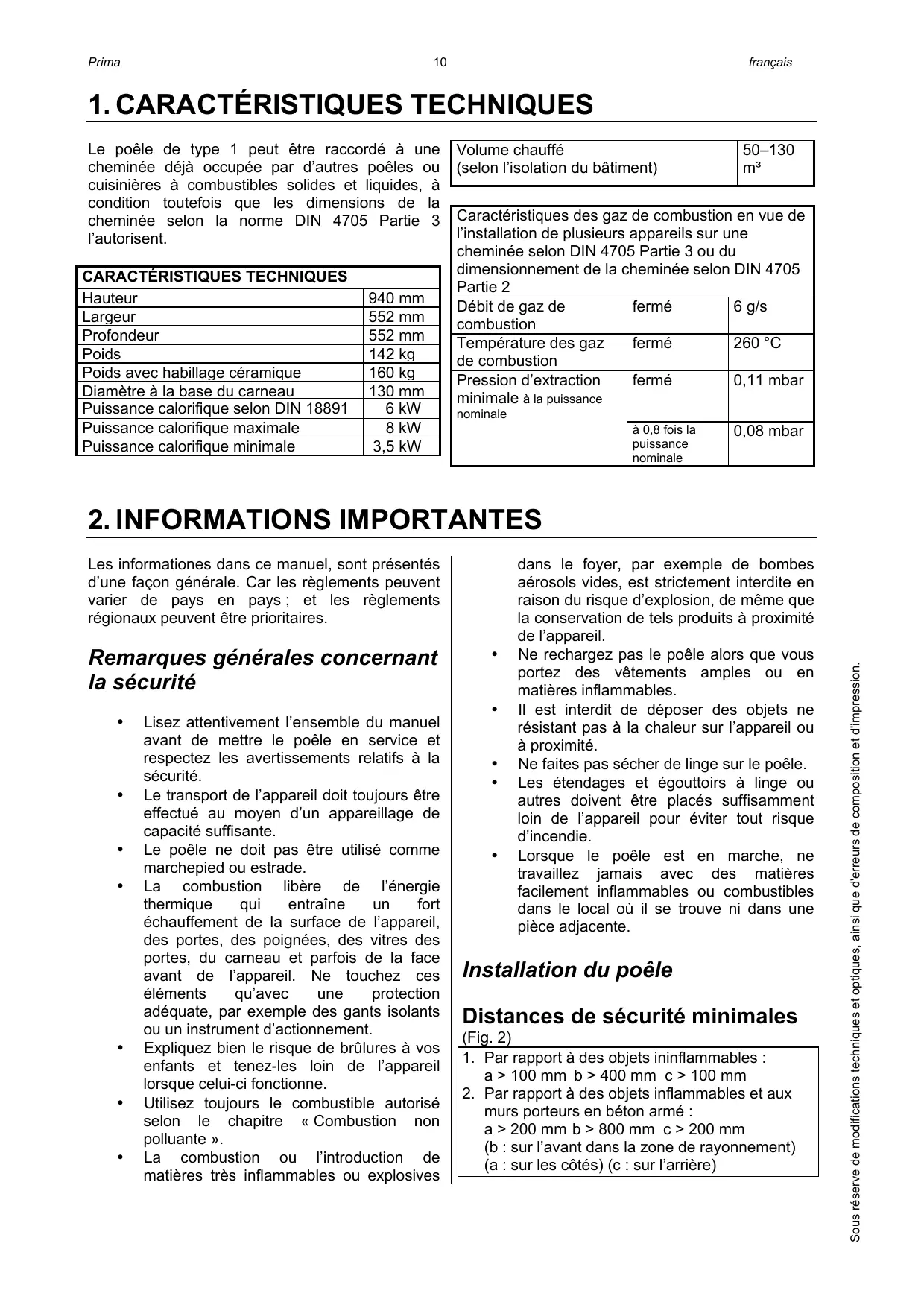

CHARACTERISTIQUES TECHNIQUES
Hauteur	940 mm
Largeur	552 mm
Profondeur	552 mm
Poids	142 kg
Poids avec habillage céramique	160 kg
Diamètre à la base du carneau	130 mm
Puissance calorifique selon DIN 18891	6 kW
Puissance calorifique maximale	8 kW
Puissance calorifique minimale	3,5 kW

Volume chauffé (seon l'isolement du bâtiment)

50–130 m3

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	6 g/s
Température des gaz de combustion	fermé	260 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,11 mbar
	à 0,8 fois la puissance nominale	0,08 mbar

2. Informations importantes

Les informations dans ce manuel sont présentées d'une façon générale. Car les règlements peuvent varier de pays en pays ; et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant de mettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un appareillage de capacité suffisante.
• Le poêle ne doit pas être utilisé comme marchepied ou estrade. La combustion libre de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, du carreau et parfois de la face avant de l'appareil. Ne touchez ces éléments qu'avec une protection adéquate, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne. Utilisez toujours le combustible autorisé selon le chapitre « Combustion non polluante »
• La combustion ou l'introduction de matières très inflammables ou explosives

Dans le foyer, par exemple de bombes aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables.
• Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poêle.
• Les étendages et égouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poêle est en marche, ne travaillez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une pièce adjacente.

Distances de sécurité minimales

(Fig. 2)

1. Par rapport à des objets inflammables : a > 100 mm b > 400 mm c > 100 mm
2. Par rapport à des objets inflammables et aux murs porteurs en béton armé :

a > 200 mm b > 800 mm c > 200 mm (b: sur l'avant dans la zone de rayonnement) (a: sur les côtés) (c: sur l'arête)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre pièce donnant à l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifiez si le sol pourrait en supporter le poids.

Raccordement du carreau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des carneaux à la cheminée. Notre installateur professionnel connaît bien ces règles. Il faut donc impérativement confier à ce professionnel le raccordement du carreau.

Première mise en service

Votre poêlé a été peint avec un vernis spécial non polluant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touchez pas la surface peinte. Laissez le poêlé chauffer fortement pendant au moins 1 heure 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir une fenêtre avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois votre poële pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois.

Quantité maximale de combustible

Au maximum 1,48 kg de bois ou 1,65 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poêle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poêle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La

Figure 3 indique la bonne quantité de matériel à disposer dans le foyer. Fig. 3: Matériaux combustibles

Ouvrez au maximum les arrivées d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la porte du poêle.

Déposez du papier (non enduit) sur le fond du foyer.

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

Fig. 4 : Allumage

Allumez le papier.

Fermez la porte du foyer.

Dès que les copeaux brûlent bien, fermez le coulissement d'entrée d'air primaire.

Fig. 5: Fermeture du coulissement d'entrée d'air primaire

Dès que les buches brûlent bien, réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire (position maximale du coulissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis d'entrée d'air secondaire, ouvrez prudemment la porte du poèle, ajoutez du bois et refermez la porte.

Attendez que le bois ajouté s'enflamme, puis refermez le coulisseau d'entrée d'air primaire. Réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire.

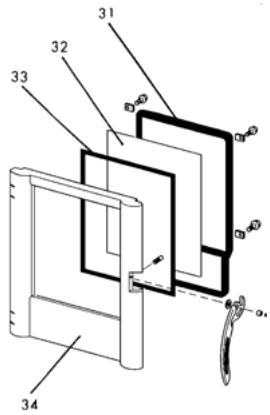

4. Principales PIECES détachées

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 x 2000 mm	33	710096
Joint rond d= 12 x 2500 mm	31	710338

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Prima Keramott côte croit/gauche	3/7	710023
Prima Keramott au fond devant	4	710024
Prima plaque tirage Vermeculite	6	712063
Prima plaque tirage	5	712062
Prima pare-bûche	8	712061
Prima grille en bas	1	712064
Prima/G3 grille amovible	2	712122

Autres

Désignation	N° sur schéma	Réf. article
Prima vitre du foyer	31	711220
Vernis pour poële	--	650002
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 I	--	640070

Accessoires

Numérotation des céramiques réfractaires = instructions de montage!

Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée et des produits d'entretien.

IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que le poêle reste en bon état de marche.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyées uniquement avec un chiffon (éventuellement humide). Utilisez pour les surfaces en inox, des produits spéciaux prévus pour ce revêtement.

Modèle / Name of Model / modello / nom du produit

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. de série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poêles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un défaut de matériel et/ou de fabrication pendant la durée de la garantie seront remplacées par des pièces neuves.

Nous déclinons toute garantie pour les pièces d'usure (par ex. céramique réfractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poèle AUSTROFLAMM doit avoir été installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être présentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT: Notre service sous garantie couvre le remplacement gratuit par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nous présenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
