PRIMA - Stufa a legna AUSTRO FLAMM - Manuale utente e istruzioni gratuiti

Marca	AUSTRO FLAMM
Modello	PRIMA
Tipo di prodotto	Stufa a legna
Altezza	940 mm
Larghezza	552 mm
Profondità	552 mm
Peso	142 kg (160 kg con rivestimento in ceramica)
Diametro del camino	130 mm
Potenza termica nominale	6 kW (max 8 kW, min 3,5 kW)
Volume riscaldato	50–130 m³ (secondo isolamento)
Combustibile consentito	Legna naturale secca (<15% umidità) e bricchette di legna
Quantità massima di combustibile	1,48 kg di legna o 1,65 kg di bricchette
Distanze di sicurezza da materiali infiammabili	Lati: 100 mm, Davanti: 400 mm, Retro: 100 mm
Distanze di sicurezza da muri portanti in cemento	Lati: 200 mm, Davanti: 800 mm, Retro: 200 mm
Pressione di aspirazione minima	0,11 mbar a potenza nominale
Temperatura dei gas di combustione	260 °C
Portata dei gas di combustione	6 g/s
Manutenzione del vetro	Utilizzare un prodotto speciale tipo Thermohit
Garanzia	2 anni su parti in acciaio e ghisa (esclusa usura)

Domande frequenti - PRIMA AUSTRO FLAMM

Come accendere la stufa PRIMA?

Posizionare carta non patinata sul fondo del focolare, aggiungere trucioli di legno tenero e 1-2 ceppi. Aprire al massimo le prese d'aria primaria e secondaria, accendere la carta e chiudere lo sportello. Una volta che i trucioli sono ben accesi, chiudere la presa d'aria primaria e regolare la potenza con l'aria secondaria.

Quali combustibili sono consentiti?

Utilizzare solo legna naturale secca (umidità relativa < 15%) e bricchette di legna. Il legno trattato o umido è vietato perché danneggia la combustione e può rovinare l'apparecchio.

Quali sono le distanze di sicurezza da rispettare?

Rispetto a oggetti infiammabili: lati 100 mm, davanti 400 mm, retro 100 mm. Per muri portanti in cemento armato: lati 200 mm, davanti 800 mm, retro 200 mm.

Perché c'è fumo o odore al primo utilizzo?

La vernice speciale si indurisce durante la prima accensione. Riscaldare fortemente per almeno 1 ora e 30 minuti aprendo una finestra per evacuare i vapori. L'odore scompare dopo alcuni utilizzi.

Come pulire il vetro della stufa?

Utilizzare un prodotto speciale per vetri di stufe, come Thermohit. Non usare prodotti abrasivi. Le superfici laccate si puliscono con un panno umido, l'acciaio inox con prodotti specifici.

Quali ricambi sono disponibili?

I ricambi includono guarnizioni (piatte e tonde), ceramiche refrattarie (piastre di fondo, paraceppi, griglia), il vetro del focolare, la vernice di ritocco e gli accendifuoco. Consultare le istruzioni per i riferimenti.

Come caricare la stufa durante il funzionamento?

Aprire prima le prese d'aria primaria e secondaria, poi aprire con cautela lo sportello. Aggiungere legna e richiudere lo sportello. Attendere che la legna si accenda, quindi chiudere l'aria primaria e regolare la potenza con l'aria secondaria.

Qual è la garanzia della stufa PRIMA?

La garanzia è di 2 anni sulle parti in acciaio e ghisa, dalla data di acquisto. Le parti soggette a usura (ceramiche, guarnizioni, griglia, vetro) non sono coperte. L'installazione deve essere eseguita da un professionista.

È possibile collegare la stufa a un camino esistente?

Sì, a condizione che le dimensioni del camino secondo la norma DIN 4705 Parte 3 lo consentano. Rivolgersi a un installatore professionista per il collegamento.

Qual è la capacità portante necessaria del pavimento?

La stufa pesa 142 kg (160 kg con ceramica). Prima dell'installazione, verificare che il pavimento possa sostenere questo peso. In caso di dubbio, consultare un professionista.

MANUALE UTENTE PRIMA AUSTRO FLAMM

Regolazione aria secondaria

Regolazione aria primaria

français

ouvert - fermé

1. Prospetto dei ricambi 4. Principales pièces

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi o liquidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

Rendimento minimo	3,5 kW
Volume riscaldabile (m3)	50 – 130 m3
(dipende nelle condi-zioni di isolamento dell'abitazione)

DATI TECHNICI
Altezza	940 mm
Larghezza	552 mm
Profondità	552 mm
Peso	142 kg
Peso con rivestimento in ceramicà	160 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo DIN	6 kW
Rendimento massimo	8 kW

Valori delle emissioni per allacciamento multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	6 g/s
Temperatura fumi	chiuso	260 °C
Depressione minima con rendimento	chiuso	0,11 mbar
	con r.nom. di 0,8 volte	0,08 mbar

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Le normative possonoambiare da paese a paese; le normative locali possono risultare prioritarie.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima di mettere in funzione la stufa vi raccomandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
• Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sua sufficiente a sostenerne il peso.
  Nonutilizzate la stufacome se fosse unaScala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quando ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa除去 una protezione adeguata, ad esempio un quanto o altri utensili (gancio smuovicenere, "manofredda").
• Istruite i vostri bambini su quosti inconvenienti e teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo „Combustibili adatti".
• Nella camera di combustione non devono essere introdotte e bruciate sostanze lavoramente infiammabili od explosive, come bombolette spray vuote e simili. Non lasciate tali oggetti nelle

immediate vicinanze della stufa (pericolodi esplsoione).

• Quando siaggiunge legna nella stufa accesa è consigliabile non portare capi di abbligamenti che possano prendere fuoco lavorante.
  Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
  Non mettete ad asciugare biancheria sopra la stufa.
• Stendibiancheria o simili devono essere collocati ad una distance adeguata alla stufa (pericolò di incendio).
• Quando la stufa è in funzione è sconsigliabile lavorare con sostanze disponmente inflammabili o esplose nella stessaStanza o in stanze adiacenti.

Installazione della stufa

Distanze di sicurezza (distance minime)

Fig. 2

1. Da oggetti non infiammabili:
   a > 100 mm b > 400 mm c > 100 mm
2. Da oggetti infiammabili e pareti portanti in cemento armato:
   a > 200 mm b > 800 mm c > 200 mm
   (b - anteriormente nell'area di irradiazione)
   (a - lateralmente) (c - posteriormente)

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete systemarla sua in grado di sostarne il peso.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Quando mettete in funzione la stufa per la prima volta

La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatible. Al momento della fornitura le superfici laccate everniciate non sono piùcompletemente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante esta fase, che delve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice.

VI PREGHIAMO DI TENERE CONTO DEL FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo prolongato, avvertirette il caratteristico (e piacevole) odore della legna che arde.

Combustibili adatti

Legna naturale e non trattata, secca e ben conservata e tronchetti di legno pressato.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 1,48 kg di legna oppure 1,65 kg di tronchetti di legno pressato per volta. Non introducete quantità eccessive di combustibile per evitare un surriscaldamento ed un consequencesdanneggiamento della stufa.

Combustione ed ecologia

Per ottenere una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15 % di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate.

Per una corretta accensione

Preparate tutto l'occorrente per accendere la stufa: trucoli di legno dolce, accendifuoco (ad es. Thermohit), carta (non patinata), e legna. L'illustrazione 1 vi fornisce leindicazioni circa le giuste quantità per l'accensione.

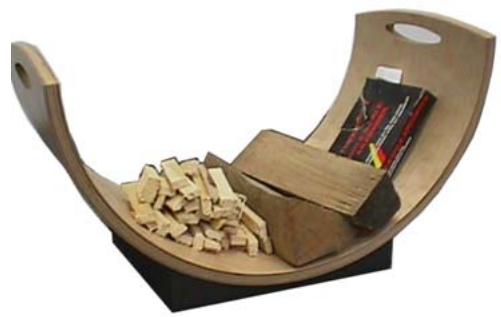

III. 1: Materiali per l'accensione

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

Aprite ora I'antina.

Disponete daprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

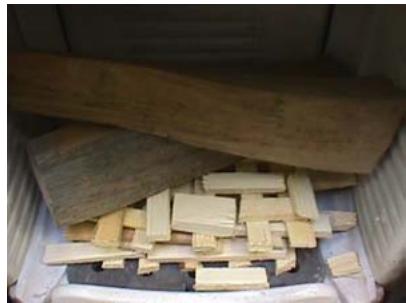

III. 2: Accensione

Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucoli stanno bruciando per poi chiudere la presa dell'aria primaria.

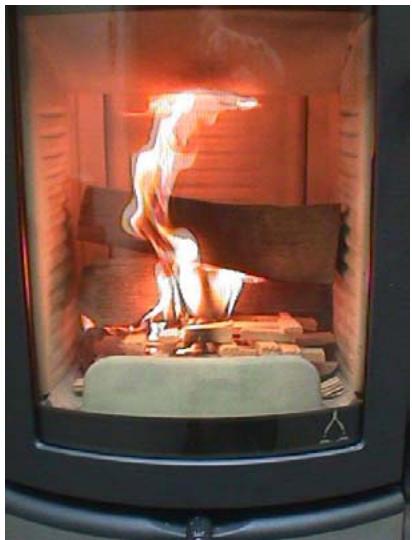

III. 3: Chiudere la presa dell'aria primaria

Quando又能 i ceppi avranno incominciato a prendere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendo attenzione), aggiungete la legna e richiudete infine l'antina. Attendete fino a quandoanche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

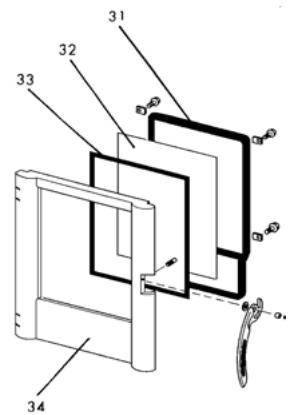

4. PROSPETTO DEI RICAMBI PRINCIPALI

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8 x 2 x 2000 mm	33	710096
Guarnizione tonda d= 12 x 2500 mm	31	710338

Keramott

Denominazione	N. su dis.	N. art.
Prima Keramott laterale	3/7	710023
Prima Keramott posteriore	4	710024
Prima Vermiculite tagliafiamme	6	712063
Prima tagliafiamme acciaio	5	712062
Prima fermalegna	8	712061
Prima griglia	1	712064
Prima/G3 griglia	2	716122

Altre parti

Denominazione	N. su dis.	N. art.
Vetroceramico antina Prima	32	711220
Vernice	--	650002
Accendifuoco	--	640067
Detergente vetroceramico 0,5 I	--	640070

Numerazione dei refrattari = ordine da seguire per il montaggio!

Accessori

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa edanche prodotti per la cura e pulizia.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuerà a funzionare in modo corretto e sicuro.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli apposti prodotti in vendita presso i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche per le superfici in acciaio inox vanno trattate con gli apposti detergenti.

1. CARACTERISTIQUES TECHNIQUES

Noi garantiamo il buon funzionamento di tutti i componenti in acciaio e ghisa della vostra Kaminofen AUSTROFLAMM per una durata di 2 anni a partire nella data della prima vendita. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude dalla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averedirittoalleprestazionidi garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.

Garantie 2 ans
