STOLA - Stufa a legna AUSTRO FLAMM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a legna
Marca	AUSTRO FLAMM
Modello	STOLA
Altezza	1225 / 1235 mm
Larghezza	516 / 552 mm
Profondità	510 mm
Peso	180 kg
Peso con rivestimento ceramico	205 kg
Diametro canna fumaria	130 mm
Potenza termica nominale	6 kW
Potenza termica massima	8 kW
Potenza termica minima	3,5 kW
Volume riscaldato	50 – 130 m³
Combustibili consentiti	Legna naturale secca (umidità < 15 %) e brichette di legna
Quantità massima di combustibile	1,65 kg di legna o 1,5 kg di brichette
Distanza laterale/posteriore (oggetti infiammabili)	> 100 mm
Distanza anteriore (oggetti infiammabili)	> 400 mm
Distanza laterale/posteriore (muro portante cemento armato)	> 200 mm
Distanza anteriore (muro portante cemento armato)	> 800 mm
Capacità portante del pavimento	Verificare prima dell'installazione (minimo 180 kg)
Prima messa in servizio	Riscaldare fortemente ≥ 1h30, finestra aperta, la vernice può emettere vapori
Manutenzione del vetro	Prodotto speciale tipo Thermohit
Manutenzione superfici laccate	Panno morbido (eventualmente umido)
Manutenzione superfici inox	Prodotti speciali per inox
Garanzia	2 anni su acciaio e ghisa (escluse parti di usura)

Domande frequenti - STOLA AUSTRO FLAMM

Quali combustibili posso usare nella stufa STOLA?

Utilizzare solo legna naturale secca (umidità < 15 %) o brichette di legna. Non usare mai legna trattata o materiali infiammabili.

Qual è la quantità massima di legna da caricare?

Non superare 1,65 kg di legna o 1,5 kg di brichette per carico, per evitare il surriscaldamento.

Quali sono le distanze di sicurezza minime?

Per oggetti infiammabili: laterale/posteriore > 100 mm e anteriore > 400 mm. Per muri portanti in cemento armato: laterale/posteriore > 200 mm e anteriore > 800 mm.

Come effettuare la prima messa in servizio?

Riscaldare fortemente la stufa per almeno 1h30 con finestra aperta, perché la vernice nuova può emettere vapori. Ripetere l'operazione se necessario.

Come accendere correttamente la stufa?

Aprire al massimo le entrate d'aria primaria e secondaria. Posizionare carta, trucioli e 1-2 ceppi nel focolare. Accendere la carta e chiudere la porta. Appena i trucioli bruciano, chiudere l'entrata d'aria primaria. Regolare la potenza con l'entrata d'aria secondaria.

Come pulire il vetro della stufa?

Utilizzare un prodotto speciale per vetro di stufa, come Thermohit. Evitare prodotti abrasivi.

Cosa fare in caso di surriscaldamento?

Ridurre immediatamente l'entrata d'aria secondaria per diminuire la potenza. Non caricare più della quantità massima di combustibile.

Posso installare la stufa su un pavimento in legno?

Verificare che il pavimento possa sopportare un peso di almeno 180 kg. Se necessario, rinforzare la capacità portante prima dell'installazione.

Quali ricambi sono disponibili per la STOLA?

I ricambi comuni includono le guarnizioni (rif. 710696, 710338, 710096), le ceramiche refrattarie (griglia, deflettore, parete ceppi), e la porta vetrata (rif. 711243).

Come funziona la garanzia?

Gli elementi in acciaio e ghisa sono garantiti 2 anni contro difetti di materiale e fabbricazione. Le parti di usura (ceramica, guarnizioni, vetro, vernice) sono escluse. La garanzia si applica dopo installazione da parte di un professionista e su presentazione della fattura.

MANUALE UTENTE STOLA AUSTRO FLAMM

Regolazione aria secondaria

Regolazione aria primaria

français

ouvert - fermé

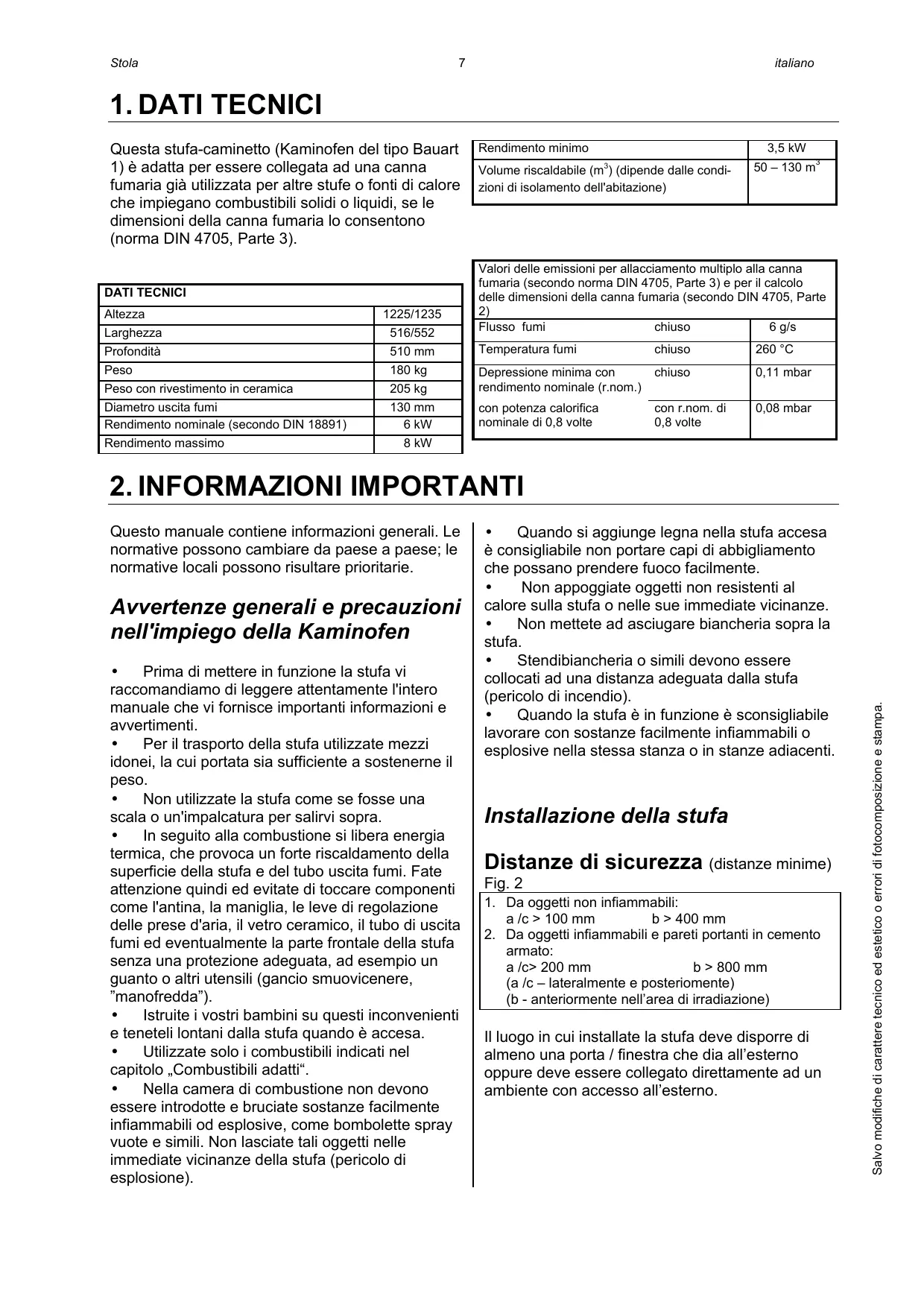

1. Dati tecnici 7
2. Informazioni importanti 7
3. Per un uso corretto della vostra Kaminofen 8
4. Prospetto dei ricambi principali 9 Garanzia 14

français

sommaire

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi o liquidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

Rendimento minimo	3,5 kW
Volume riscaldabile (m3) (dipende dalle condi-zioni di isolamento dell'abitazione)	50 – 130 m3

DATI TECNICI
Altezza	1225/1235
Larghezza	516/552
Profondità	510 mm
Peso	180 kg
Peso con rivestimento in ceramica	205 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo DIN 18891)	6 kW
Rendimento massimo	8 kW

Valori delle emissioni per allacciametoultiple alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	6 g/s
Temperatura fumi	chiuso	260 °C
Depressione minima con rendimento nominale (r nom.)	chiuso	0,11 mbar
con potenza calorifica nominale di 0,8 volte	con r nom. di 0,8 volte	0,08 mbar

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Le normative possonoambiare da paese a paese; le normative locali possono risultare prioritarie.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima diMETTEREinfunzione la stufavi raccommandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
• Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso.
  Nonutilizzate la stufa come se fosse unaScala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quando ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa除去 una protezione adeguata, ad esempio un quanto o altri utensili (gancio smuovicenere, "manofredda").
  Istruite i vostri bambini su quosti inconvenienti et teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo „Combustibili adatti".

• Nella camera di combustione non devono essere introdotte e bruciate sostanze lavoramente infiammabili od explosive, come bombolette spray vuote e simili. Non lasciate tali oggetti nelle immediate vicinanze della stufa (pericolo di esplosione).

• Quando si aggiunge legna nella stufa accesa è consigliabile non portare capi di abbligamento che possano prendere fuoco lavorante.
  Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
  Non mettete ad asciugare biancheria sopra la stufa.

• Stendibiancheria o simili devono essere collocati ad una distanza adeguata alla stufa (pericolo di incendio).
• Quando la stufa è in funzione è sconsigliabile lavorare con sostanze disponmente inflammabili o esplosive nella stessaStanza o in stanze adiacenti.

Installazione della stufa

Distanze di sicurezza (distance minime)

Fig. 2

1. Da oggetti non inflammabili:
   a /c > 100 mm b > 400 mm
2. Da oggetti infiammabili e pareti portanti in cemento armato:
   a /c> 200 mm b > 800 mm
   (a /c - lateralmente e posteriamente)
   (b - anterionmente nell'area di irradiazione)

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete系統arla sua in grado di sostarne il peso.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Quando mettete in funzione la stufa per la primaolta

La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatibile. Al momento della fornitura le superfici laccate e verniciate non sono più completemente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante esta fase, che deve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice.

VI PREGHIAMO DI TENERE CONTO DEL FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo prolongato, avvertirete il caratteristico (e piacevole) odore della legna che arde.

Combustibili adatti

Legna naturale e non trattata, secca e ben conservata, tronchetti di legno pressato.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 1,65 kg di legna oppure 1,5 kg di tronchetti di legno pressato per volta. Non introducete quantità excessive di combustibile per evitare un surriscaldamento ed un seguente danneggiamento della stufa.

Combustione ed ecologia

Per ottenere una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15% di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate.

Per una corretta accensione

Preparate tutto l'occorrente per accendere la stufa: trucoli di legno dolce, accendifuoco (ad es. Thermohit), carta (non patinata), e legna. L'illustrazione 1 vi fornisce leindicazioni circa le giuste quantità per l'accensione.

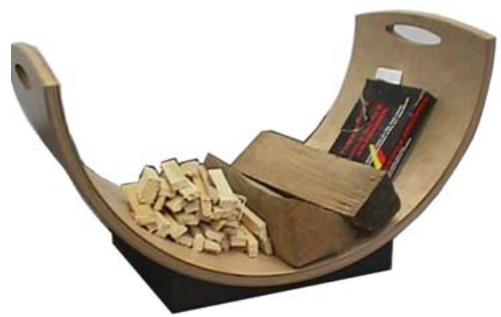

III. 1: Materiali per l'accensione

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

AppritoraIantina.

Disponete daprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

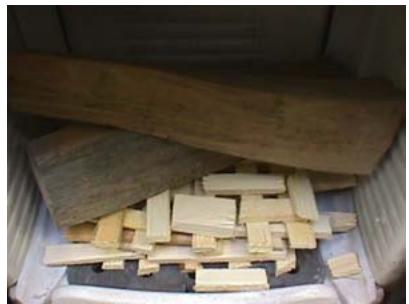

III. 2: Accensione

Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucoli stanno bruciando per poi chiudere la presa dell'aria primaria.

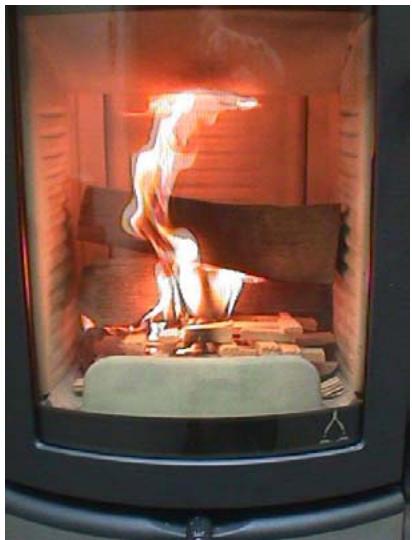

III. 3: Chiusura presa dell'aria primaria

Quando又能 i ceppi avranno incominciato a predere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendoattenzione),aggiungete la legna e richiudete infine l'antina. Attendete fino a quando ancche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

4. PROSPETTO DEI RICAMBI PRINCIPALI

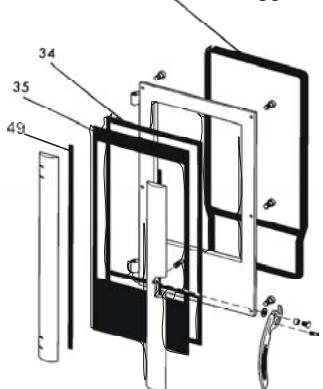

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione tonda 6 mm	34	710696
Guarnizione tonda 12 mm	32	710338
Guarnizione piatta 8x2 mm	49	710096

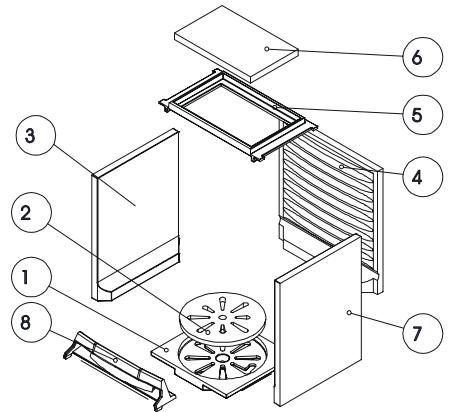

Keramott

Denominazione	N. su dis.	N. art.
Griglia	1	712064
Griglia	2	716122
Keramott lateral sinistra	3	710023
Keramott posteriore	4	710024
Tagliafiamme	5	711229
Tagliafiamme, Vermiculite	6	710163
Keramott lateral destra	7	710023
Fermalegna	8	711236

Altre parti

Denominazione	N. su dis.	N. art.
Vetroceramico antina Stola	35	711243
Vernice	--	650002
Accendifuoco	--	640067
Detergente vetroceramico 0,5 l	--	640070

Accessor

. Numerazione dei refrattari = ordine da seguire per il montaggio!

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa, prodotti per la cura e pulizia.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vosto rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuera a funzionare in modo corretto e sicuro.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli apposti prodotti in vendita presso i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le superfici in acciaio inox vanno trattate con gli apposti detergenti.

1. CARACTERISTIQUES TECHNIQUES

Noi garantiamo il buon funzionamento di tutti i componenti in acciaio e ghisa della vostra Kaminofen AUSTROFLAMM per una durata di 2 anni a partire alla data della prima vendita. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude alla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averedirittoalleprestazionidi garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.

Garantie 2 ans
