Type de produit	Poêle à bois
Marque	AUSTRO FLAMM
Modèle	STOLA
Hauteur	1225 / 1235 mm
Largeur	516 / 552 mm
Profondeur	510 mm
Poids	180 kg
Poids avec habillage céramique	205 kg
Diamètre du carneau	130 mm
Puissance calorifique nominale	6 kW
Puissance calorifique maximale	8 kW
Puissance calorifique minimale	3,5 kW
Volume chauffé	50 – 130 m³
Combustibles autorisés	Bois naturel sec (humidité < 15 %) et briquettes de bois
Quantité maximale de combustible	1,65 kg de bois ou 1,5 kg de briquettes
Distance latérale / arrière (objets inflammables)	> 100 mm
Distance avant (objets inflammables)	> 400 mm
Distance latérale / arrière (mur porteur béton armé)	> 200 mm
Distance avant (mur porteur béton armé)	> 800 mm
Capacité portante du sol	Vérifier avant installation (minimum 180 kg)
Première mise en service	Chauffer fortement ≥ 1h30, fenêtre ouverte, vernis peut dégager des vapeurs
Entretien de la vitre	Produit spécial type Thermohit
Entretien surfaces laquées	Chiffon doux (éventuellement humide)
Entretien surfaces inox	Produits spéciaux pour inox
Garantie	2 ans sur acier et fonte (hors pièces d'usure)

FOIRE AUX QUESTIONS - STOLA AUSTRO FLAMM

Quels combustibles puis-je utiliser dans le poêle STOLA ?

Utilisez uniquement du bois naturel sec (humidité < 15 %) ou des briquettes de bois. N'utilisez jamais de bois traité ou de matières inflammables.

Quelle est la quantité maximale de bois à charger ?

Ne dépassez pas 1,65 kg de bois ou 1,5 kg de briquettes par chargement, sous peine de surchauffe.

Quelles sont les distances de sécurité minimales ?

Pour les objets inflammables : latéral/arrière > 100 mm et avant > 400 mm. Pour les murs porteurs en béton armé : latéral/arrière > 200 mm et avant > 800 mm.

Comment effectuer la première mise en service ?

Chauffez fortement le poêle pendant au moins 1h30 avec une fenêtre ouverte, car le vernis neuf peut dégager des vapeurs. Répétez l'opération si nécessaire.

Comment allumer le poêle correctement ?

Ouvrez les arrivées d’air primaire et secondaire au maximum. Placez du papier, des copeaux et 1-2 bûches dans le foyer. Allumez le papier et fermez la porte. Dès que les copeaux brûlent, fermez l’arrivée d’air primaire. Réglez la puissance avec l’arrivée d’air secondaire.

Comment nettoyer la vitre du poêle ?

Utilisez un produit spécial pour vitre de poêle, comme Thermohit. Évitez les produits abrasifs.

Que faire en cas de surchauffe ?

Réduisez immédiatement l’arrivée d’air secondaire pour diminuer la puissance. Ne chargez pas plus que la quantité maximale de combustible.

Puis-je installer le poêle sur un sol en bois ?

Vérifiez que le sol peut supporter un poids d’au moins 180 kg. Si nécessaire, renforcez la capacité portante avant installation.

Quelles pièces détachées sont disponibles pour le STOLA ?

Les pièces courantes incluent les joints (réf. 710696, 710338, 710096), les céramiques réfractaires (grille, déflecteur, pare-bûche), et la porte vitrée (réf. 711243).

Comment fonctionne la garantie ?

Les éléments en acier et fonte sont garantis 2 ans contre les défauts de matériel et fabrication. Les pièces d’usure (céramique, joints, vitre, vernis) sont exclues. La garantie s’applique après installation par un professionnel et sur présentation de la facture.

MODE D'EMPLOI STOLA AUSTRO FLAMM

Coulisseau d'entrée d'air second.

Coulisseau d'entrée d'air primaire

Inhalt

1. Caractéristiques 10 2. Infos importantes 10 3. Bien utiliser votre poèle 11
2. Principales pièces détachées 12 Garantie 14

Le poêle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poêles ou cuisinières à combustibles solides et liquides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

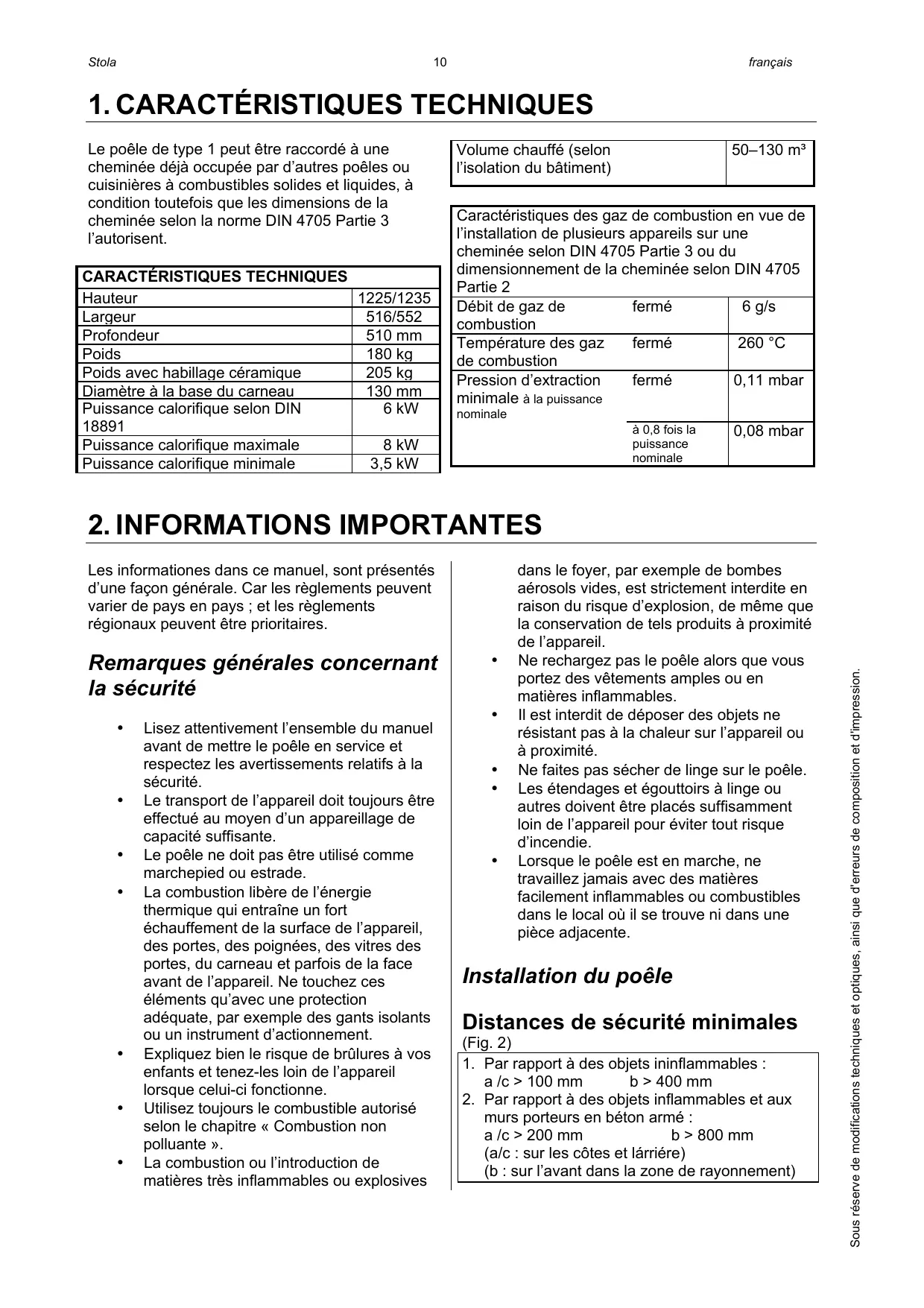

CHARACTERISTIQUES TECHNIQUES
Hauteur	1225/1235
Largeur	516/552
Profondeur	510 mm
Poids	180 kg
Poids avec habillage céramique	205 kg
Diamètre à la base du carneau	130 mm
Puisance calorifique selon DIN 18891	6 kW
Puisance calorifique maximale	8 kW
Puisance calorifique minimale	3,5 kW

Volume chauffé (selon l'isolement du法律顾问)

50–130 m3

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	6 g/s
Température des gaz de combustion	fermé	260 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,11 mbar
	à 0,8 fois la puissance nominale	0,08 mbar

2. Informations importantes

Les informations dans ce manuel sont présentées d'une façon générale. Car les règlements peuvent varier de pays en pays ; et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant de mettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un appareillage de capacité suffisante.
• Le poêle ne doit pas être utilisé comme marchepied ou estrade. La combustion libre de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, du carreau et parfois de la face avant de l'appareil. Ne touchez ces éléments qu'avec une protection adéquate, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne. Utilisez toujours le combustible autorisé selon le chapitre « Combustion non polluante »
• La combustion ou l'introduction de matières très inflammables ou explosives

Dans le foyer, par exemple de bombes aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables. Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages et égouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poêle est en marche, ne travaillez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une pièce adjacente.

Distances de sécurité minimales

(Fig. 2)

1. Par rapport à des objets inflammables : a / c > 100 mm b > 400 mm
2. Par rapport à des objets inflammables et aux murs porteurs en béton armé :

a /c > 200mm b>800 mm (a/c: sur les côtes et larrrière) (b: sur l'avant dans la zone de rayonnement)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre pièce donnant à l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifie si le sol pourrait en supporter le poids.

Raccordement du carreau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des carreaux à la cheminée. Notre installateur professionnel connaît bien ces règles. Il faut donc impérativement confier à ce professionnel le raccordement du carreau.

Première mise en service

Votre poèle a été peint avec un vernis spécial non polluant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touchez pas la surface peinte. Laissez le poèle chauffer fortement pendant au moins 1 heure et demie. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir une fenêtre avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois votre poèle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois.

Quantité maximale de combustible

Au maximum 1,65 kg de bois ou 1,5 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poêle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poêle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La

Figure 3 indique la bonne quantité de matériaux à disposer dans le foyer. Fig. 3: Matériaux combustibles

Ouvrez au maximum les arrivées d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la porte du poêle.

Déposez du papier (non enduit) sur le fond du foyer.

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

Fig. 4 : Allumage

Allumez le papier.

Fermez la porte du foyer.

Dès que les copeaux brûlent bien, fermez le coulissement d'entrée d'air primaire.

Fig. 5: Fermeture du coulissement d'entrée d'air primaire

Dès que les buches brûlent bien, réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire (position maximale du coulissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis d'entrée d'air secondaire, ouvrez prudemment la porte du poèle, ajoutez du bois et refermez la porte. Attendez que le bois ajouté s'enflamme, puis refermez le coulisseau d'entrée d'air primaire. Réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire.

4. Principales PIECES détachées

Joints

Désignation	N° sur schéma	Réf. article
Joint rond 6 mm	34	710696
Joint rond 12 mm	32	710338
Joint plat 8x2 mm	49	710096

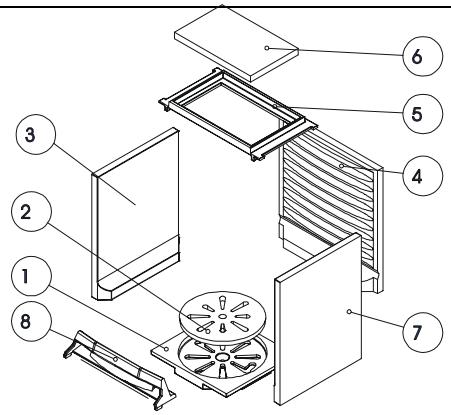

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Grille en bas	1	712064
Grille en bas	2	716122
Keramott côte gauche	3	710023
Keramott au centre	4	710024
Déflecteur	5	711229
Déflecteur, Vermiculite	6	710163
Keramott côte droit	7	710023
Pare-bùche	8	711236

Autres

Désignation	N° sur schéma	Réf. article
Porte verre Stola	35	711243
Vernis pour poèle	--	650002
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 l	--	640070

Numéro rotation des céramiques réfractaires = instructions de montage!

Accessoires

Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée et des produits d'entretien.

IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que le poêle reste en bon état de marche.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyées uniquement avec un chiffon (éventuellement humide). Utilisez pour les surfaces en inox, des produits spéciaux prévus pour ce revêtement.

Modellname / Name of Model / modello / nom du produit

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. de série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poêles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un défaut de matériel et/ou de fabrication pendant la durée de la garantie seront remplacées par des pièces neuves.

Nous déclinons toute garantie pour les pièces d'usure (par ex. céramique réfractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poêle AUSTROFLAMM doit avoir été installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être présentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuit par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nous présenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
