Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	STOLA
Höhe	1225 / 1235 mm
Breite	516 / 552 mm
Tiefe	510 mm
Gewicht	180 kg
Gewicht mit Keramikverkleidung	205 kg
Rauchrohrdurchmesser	130 mm
Nennwärmeleistung	6 kW
Maximale Wärmeleistung	8 kW
Minimale Wärmeleistung	3,5 kW
Beheizbares Volumen	50 – 130 m³
Zugelassene Brennstoffe	Trockenes Naturholz (Feuchtigkeit < 15 %) und Holzbriketts
Maximale Brennstoffmenge	1,65 kg Holz oder 1,5 kg Briketts
Seitlicher / hinterer Abstand (brennbare Gegenstände)	> 100 mm
Vorderer Abstand (brennbare Gegenstände)	> 400 mm
Seitlicher / hinterer Abstand (Stahlbeton-Tragwand)	> 200 mm
Vorderer Abstand (Stahlbeton-Tragwand)	> 800 mm
Tragfähigkeit des Bodens	Vor Installation prüfen (mindestens 180 kg)
Erste Inbetriebnahme	Stark heizen ≥ 1h30, Fenster öffnen, Lack kann Dämpfe abgeben
Reinigung der Glasscheibe	Spezialprodukt wie Thermohit
Reinigung lackierter Oberflächen	Weiches Tuch (ggf. feucht)
Reinigung von Edelstahlflächen	Spezialprodukte für Edelstahl
Garantie	2 Jahre auf Stahl und Gusseisen (ausgenommen Verschleißteile)

Häufig gestellte Fragen - STOLA AUSTRO FLAMM

Welche Brennstoffe kann ich im Ofen STOLA verwenden?

Verwenden Sie ausschließlich trockenes Naturholz (Feuchtigkeit < 15 %) oder Holzbriketts. Verwenden Sie niemals behandeltes Holz oder brennbare Materialien.

Wie hoch ist die maximale Holzmenge beim Befüllen?

Überschreiten Sie nicht 1,65 kg Holz oder 1,5 kg Briketts pro Befüllung, da sonst Überhitzung droht.

Wie hoch sind die Mindestsicherheitsabstände?

Bei brennbaren Gegenständen: seitlich/hinten > 100 mm und vorne > 400 mm. Bei Stahlbeton-Tragwänden: seitlich/hinten > 200 mm und vorne > 800 mm.

Wie führe ich die erste Inbetriebnahme durch?

Heizen Sie den Ofen mindestens 1h30 lang stark bei geöffnetem Fenster, da der frische Lack Dämpfe abgeben kann. Wiederholen Sie den Vorgang bei Bedarf.

Wie zünde ich den Ofen richtig an?

Öffnen Sie die Primär- und Sekundärluftzufuhr vollständig. Legen Sie Papier, Späne und 1-2 Holzscheite in den Brennraum. Zünden Sie das Papier an und schließen Sie die Tür. Sobald die Späne brennen, schließen Sie die Primärluftzufuhr. Regulieren Sie die Leistung über die Sekundärluftzufuhr.

Wie reinige ich die Glasscheibe des Ofens?

Verwenden Sie ein Spezialprodukt für Ofenscheiben, wie Thermohit. Vermeiden Sie Scheuermittel.

Was tun bei Überhitzung?

Reduzieren Sie sofort die Sekundärluftzufuhr, um die Leistung zu verringern. Befüllen Sie nicht mehr als die maximale Brennstoffmenge.

Kann ich den Ofen auf einem Holzboden installieren?

Überprüfen Sie, ob der Boden ein Gewicht von mindestens 180 kg tragen kann. Verstärken Sie ggf. die Tragfähigkeit vor der Installation.

Welche Ersatzteile sind für den STOLA erhältlich?

Die gängigen Teile umfassen Dichtungen (Art.-Nr. 710696, 710338, 710096), die Schamottsteine (Rost, Umlenkplatte, Holzscheitauffang) und die Glastür (Art.-Nr. 711243).

Wie funktioniert die Garantie?

Die Stahl- und Gusseisenteile sind 2 Jahre gegen Material- und Herstellungsfehler garantiert. Verschleißteile (Keramik, Dichtungen, Glasscheibe, Lack) sind ausgeschlossen. Die Garantie gilt nach Installation durch einen Fachmann und bei Vorlage der Rechnung.

BEDIENUNGSANLEITUNG STOLA AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

Fig. 1

Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primäreluftschieber

english

open - closed

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig
4. Die wichtigen
   Ersatzteile - Übersicht 3
   Garantie 13

english

Contents

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

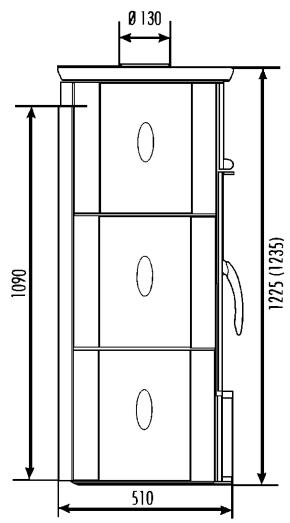

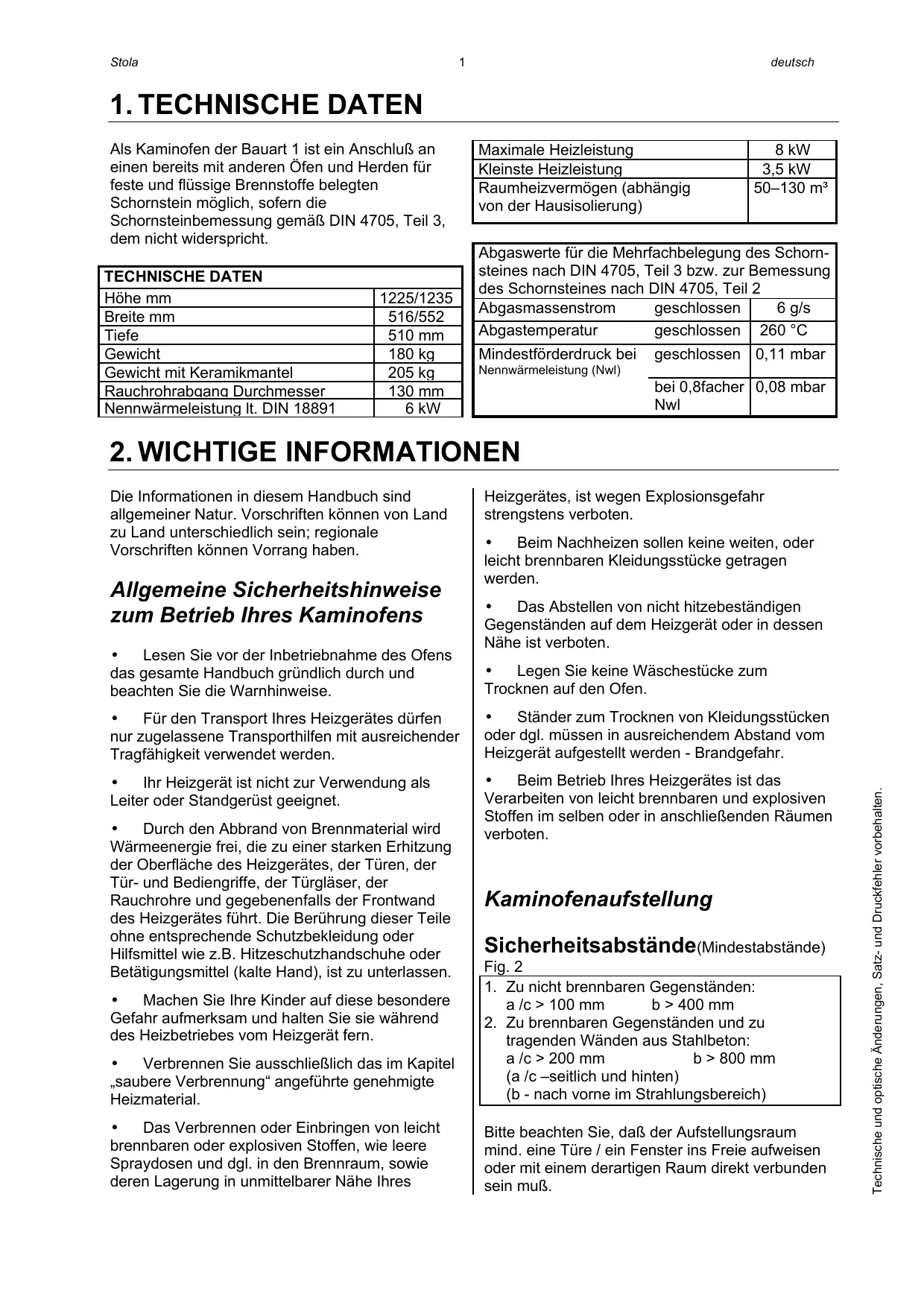

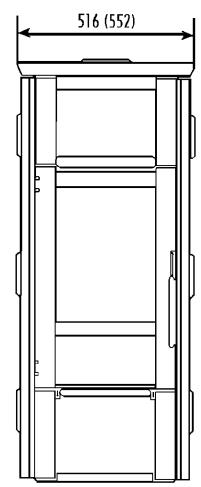

TECHNISCHE DATEN
Höhe mm	1225/1235
Breite mm	516/552
Tiefe	510 mm
Gewicht	180 kg
Gewicht mit Keramikmantel	205 kg
Rauchrohrabgang Durchmesser	130 mm
Nennwärmeleistung lt. DIN 18891	6 kW

Maximale Heizleistung	8 kW
Kleine Heizleistung	3,5 kW
Raumheizvermögen (abhängig von der Hausisolierung)	50–130 m³

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	6 g/s
Abgastemperatur	geschlossen	260 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,11 mbar
	bei 0,8facherNwl	0,08 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in diesen Handbuch sind allgemeiner Natur. Vorschriften können von Land zu Land unterschiedlich sein; regionale Vorschriften können Vorrang haben.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Transporthilfen mit ausreichenden Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Turgläser, der Rauchrohe und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
  Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Kaminofenaufstellung

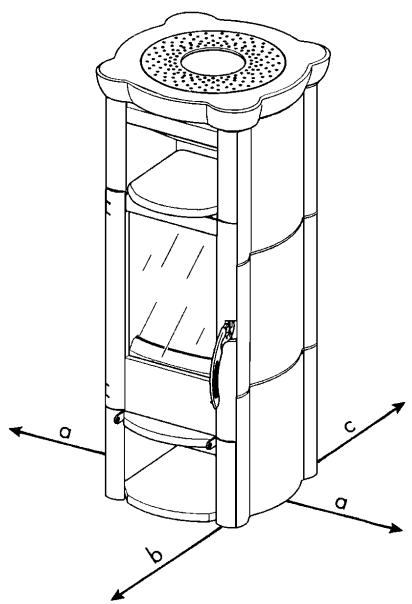

Sicherheitsabstände(Mindestabstände)

Fig. 2

1. Zu nicht brennbaren Gegenständen: a /c > 100 mm b > 400 mm
2. Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a /c > 200 mm b > 800 mm (a /c -seitlich und halten) (b - nach vorne im Strahlungsbereich)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß.

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Rauchrohranschuß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushängtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die LackoberflächearfährendesesVorganges nicht berührt werden.Der Kaminofen muß mindestens 1,5 Stunden stark aufgeheizt werden.Beider Aushängtung des Lackes konnen sightbare Dämpfe freiwerden.Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofen nur mehr vom heimeligen Geruch des verbrenndenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts.

Maximale Brennstoffmerge

Maximal aufzugebende Brennstoffmenge: 1,65 kg
Holz oder 1,5 kg Holzbriketts.
Größere Brennstoffmengen können zu
Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzpane, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

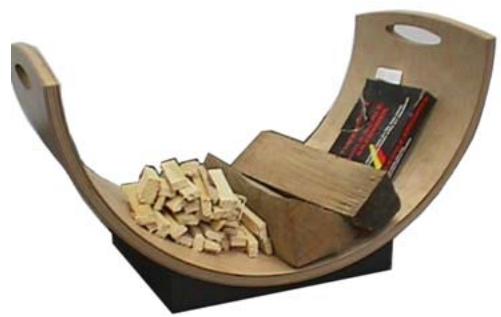

Brennholz. Fig. 3 gibt Ohnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

Fig. 3: Heizmaterial

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF".

Öffnen Sie die Kaminofentür.

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.
Legen Sie darauf eine handvoll Weichholzpane.
Legen Sie auf diese Späne 1 - 2 Scheite Holz.

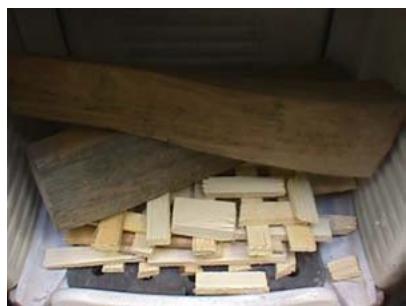

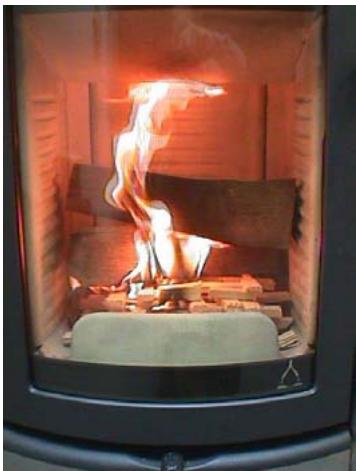

Fig. 4: Anzünden

Zünden Sie nun das Papier an.
Schließen Sie die Feuerraumtur.
Sobald die Weichholzpane gut brennen,
schließen Sie den Primäreluftschieber.

Fig. 5: Primäreluftschieber schließen

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gohen Sie prinzipiell wie beim Anheizen vor: Primäreluftschieber öffnen, Sekundäreluftschieber öffnen, Kamintüre vorsichtig öffnen, Holz nachlegen, Kaminofentüre schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schreiben Sie den Primäreluftschieber. Regeln Sie in der Folge die Heizleistung mit dem Sekundäreluftschieber.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

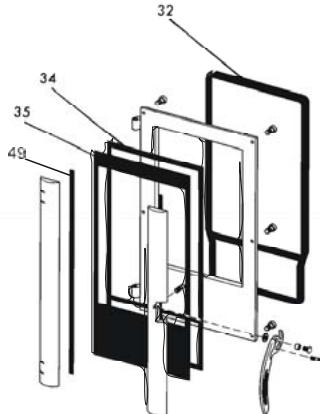

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung rund 6 mm	34	710696
Dichtung rund 12 mm	32	710338
Dichtung flach 8x2 mm	49	710096

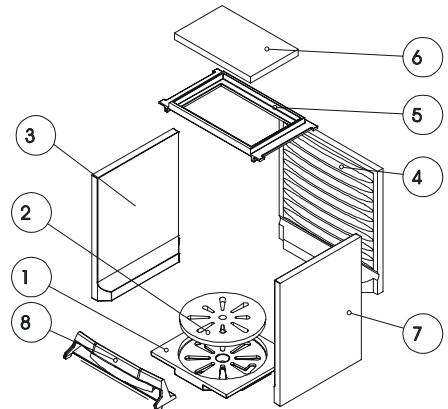

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Bodenrost	1	712064
Rüttelrost	2	716122
Keramott-Seitenteil links	3	710023
Keramott Rückwand	4	710024
Zugplatte	5	711229
Umlenkplatte, Vermiculite	6	710163
Keramott-Seitenteil rechts	7	710023
Holzfänger	8	711236

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Stola Türglas	35	711243
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5l	--	640070

Numerierung Keramott = Einbauanleitung!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.

WICHTIG: Lassen Sie defekte Teile ausschließlich von ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen dürfen nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußsteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllen Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihrm AUSTROFLAMM-Fachhandler vorlegen!
