Type de produit	Poêle à bois
Marque	AUSTRO FLAMM
Modèle	VILLA
Hauteur	1224 mm
Largeur	577 mm
Profondeur	443 mm
Poids	200 kg (sans habillage) / 220 kg (avec)
Diamètre sortie tuyau de raccordement	130 mm
Puissance calorifique nominale	8 kW
Puissance calorifique maximale	11 kW
Puissance calorifique minimale	4 kW
Volume chauffé	90 - 180 m³
Combustibles autorisés	Bois naturel sec, briquettes de bois ou lignite
Quantité maximale de combustible (bûches)	1,8 kg
Quantité maximale de combustible (briquettes)	1,7 kg
Température des gaz de combustion	265 °C
Pression d'extraction minimale	0,11 mbar
Distances de sécurité (murs non inflammables) - avant	≥ 400 mm
Distances de sécurité (murs non inflammables) - côtés/arrière	≥ 100 mm
Distances de sécurité (murs inflammables) - avant	≥ 800 mm
Distances de sécurité (murs inflammables) - côtés/arrière	≥ 200 mm
Garantie (acier et fonte)	2 ans
Première mise en service	Chauffer 1h30 minimum, fenêtres ouvertes
Entretien de la vitre	Utiliser un produit spécial (ex: Thermohit)
Pièces détachées disponibles	Joints, céramique réfractaire, vitre, vernis, allume-feu, nettoyant

FOIRE AUX QUESTIONS - VILLA AUSTRO FLAMM

Comment allumer correctement le poêle VILLA ?

Pour allumer le poêle, ouvrez au maximum les arrivées d'air primaire et secondaire. Placez du papier non enduit au fond du foyer, puis une poignée de copeaux et 1 ou 2 bûches. Allumez le papier et fermez la porte. Dès que les copeaux brûlent bien, fermez le coulisseau d'air primaire. Réglez ensuite la puissance avec le coulisseau d'air secondaire.

Quel type de bois dois-je utiliser ?

Utilisez du bois naturel sec avec une humidité relative inférieure à 15 %, ou des briquettes de bois ou de lignite. N'utilisez jamais de bois traité ou de matières inflammables.

Quelle est la quantité maximale de bois à ne pas dépasser ?

La quantité maximale est de 1,8 kg de bûches ou 1,7 kg de briquettes de lignite par charge. Ne dépassez pas ces quantités pour éviter une surchauffe.

Comment régler la puissance de chauffe ?

La puissance se règle avec le coulisseau d'air secondaire après allumage. Position maximale = puissance maximale. Utilisez l'air primaire uniquement lors de l'allumage.

Quelles sont les distances de sécurité minimales ?

Pour les murs non inflammables : avant ≥ 400 mm, côtés/arrière ≥ 100 mm. Pour les murs inflammables : avant ≥ 800 mm, côtés/arrière ≥ 200 mm.

Que faire lors de la première mise en service ?

Avant la première utilisation, chauffer le poêle fortement pendant au moins 1h30 avec les fenêtres ouvertes pour évacuer les vapeurs du vernis. Une odeur peut se dégager, elle disparaîtra après quelques utilisations.

Comment nettoyer la vitre du poêle ?

Utilisez un produit spécial comme Thermohit ou le nettoyant pour vitres réf. 640070. Évitez les produits abrasifs.

Puis-je utiliser le poêle sur un conduit de cheminée déjà occupé ?

Oui, le poêle VILLA est de type 1 et peut être raccordé à un conduit déjà utilisé par d'autres appareils, à condition que les dimensions du conduit respectent la norme DIN 4705 Partie 3. Consultez un professionnel.

Que faire si le poêle dégage une odeur lors des premières utilisations ?

C'est normal : le vernis spécial durcit lors du premier chauffage. Aérez bien la pièce. L'odeur disparaîtra après plusieurs cycles de chauffe.

Comment entretenir les surfaces peintes ?

Nettoyez les surfaces peintes avec un chiffon doux, éventuellement humide. N'utilisez pas de produits abrasifs. Pour l'acier inoxydable, un produit spécifique est recommandé.

MODE D'EMPLOI VILLA AUSTRO FLAMM

secondaire

Coulisseau d'entrée d'air primaire

En tant que poêle de type 1, il peut être raccordé à un conduit de cheminée déjà occupé par d'autres poêles ou cuisinières à combustibles solides et liquides, à condition toutefois que les dimensions du conduit de cheminée ne contredisent pas la norme DIN 4705 Partie 3.

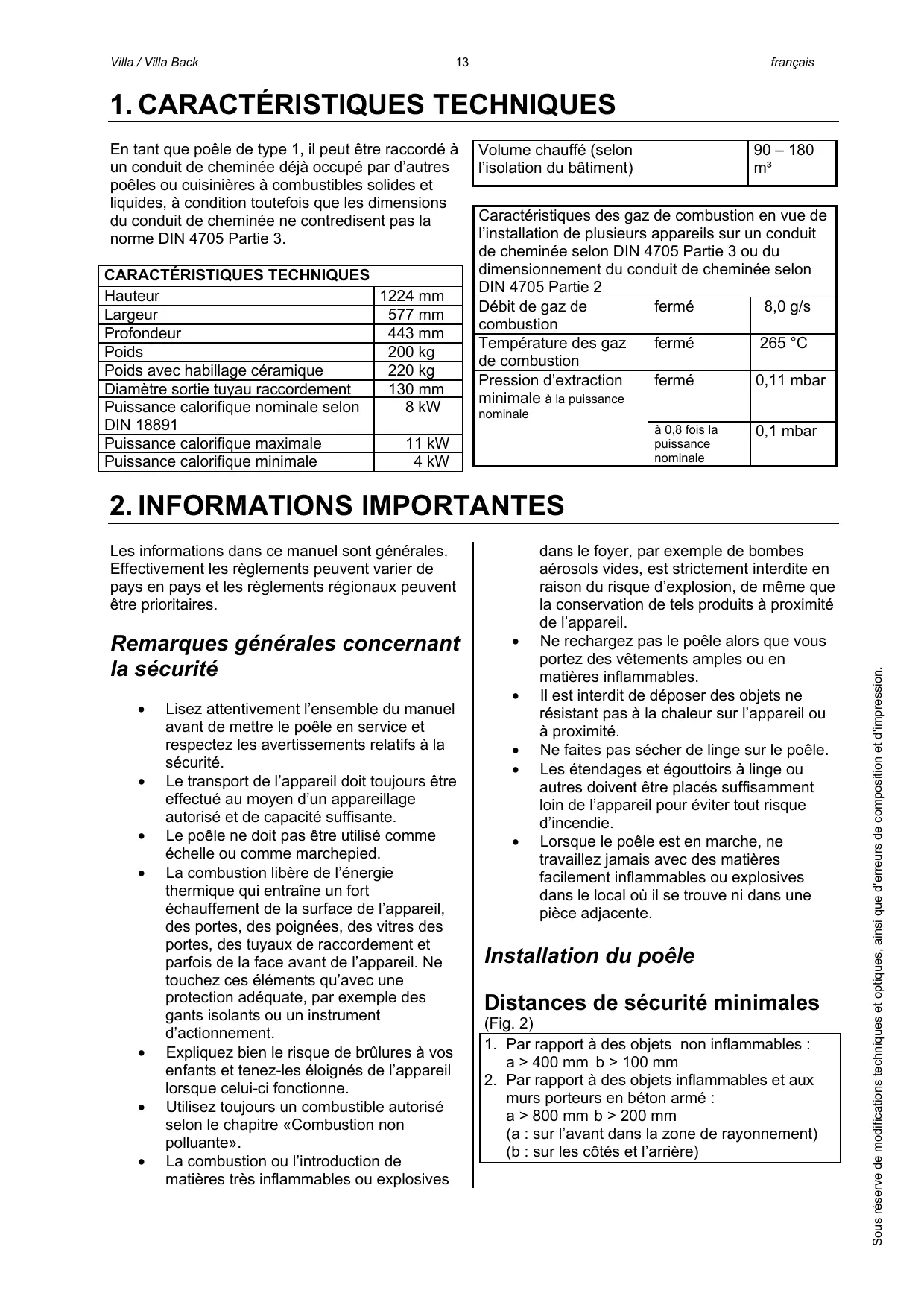

CHARACTERISTIQUES TECHNIQUES
Hauteur	1224 mm
Largeur	577 mm
Profondeur	443 mm
Poids	200 kg
Poids avec habillage céramique	220 kg
Diamètre sortie tuvau raccordement	130 mm
Puisance calorifique nominale selon DIN 18891	8 kW
Puisance calorifique maximale	11 kW
Puisance calorifique minimale	4 kW

Volume chauffé (selon l'isolation du bâtiment)

90 – 180 m3

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur un conduit de cheminée selon DIN 4705 Partie 3 ou du dimensionnement du conduit de cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	8,0 g/s
Température des gaz de combustion	fermé	265 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,11 mbar
	à 0,8 fois la puissance nominale	0,1 mbar

2. Informations importantes

Les informations dans ce manuel sont générales. En effet, les règlements peuvent varier d'un pays à l'autre et les règlements régionaux peuvent être prioritaires.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant de mettre le poêle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un appareillage autorisé et de capacité suffisante. Le poêle ne doit pas être utilisé comme échelle ou comme marchepied.
• La combustion libère de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, des tuyaux de raccordement et parfois de la face avant de l'appareil. Ne touchez ces éléments qu'avec une protection adaptée, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les éloignés de l'appareil lorsque celui-ci fonctionne. Utilisez toujours un combustible autorisé selon le chapitre « Combustion non polluante ».
• La combustion ou l'introduction de matières très inflammables ou explosives

Dans le foyer, par exemple de bombes aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.

• Ne rechargez pas le poêle alors que vous portez des vêtements amples ou en matières inflammables. Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poêle.
• Les étendages et égouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poêle est en marche, ne travaillez jamais avec des matières facilement inflammables ou explosives dans le local où il se trouve ni dans une pièce adjacente.

Distances de sécurité minimales

(Fig. 2)

1. non inflammables : a > 400 mm b > 100 mm
2. inflammables et aux murs porteurs en béton armé : a > 800 mm b > 200 mm (a : sur l'avant dans la zone de rayonnement) (b : sur les côtés et l'arrière)

Attention : le local dans lequel vous installez le poêle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant sur l'extérieur, ou communiquer avec une autre pièce donnant sur l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifiez si le sol peut en supporter le poids.

Raccordement du tuyau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement du tuyau au conduit de cheminée. Notre installateur professionnel connaît bien ces règles. Il faut donc impérativement confier à ce professionnel le raccordement du tuyau.

Première mise en service

Votre poêle a été peint avec un vernis spécial non polluant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touchez pas la surface peinte. Laissez le poêle chauffer fortement pendant au moins 1 heure 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir les fenêtres avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION : Il faut faire chauffer plusieurs fois votre poêle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois ou de lignite.

Quantité maximale de combustible

	Bûches de bois	Briquettes de lignite
Qté. maxicombustibles	1,8 kg	1.7 kg
Air primaire	fermé	ouvert
Air secondaire	½ ouvert	¼ ouvert

N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poêle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poêle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La Figure 3 indique la bonne quantité de matériaux à disposer dans le foyer.

Fig. 3 : Matériaux combustibles

Ouvrez au maximum les arrivées d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2).

Ouvrez la porte du poêle.

Déposez du papier (non enduit) sur le fond du foyer. Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

Fig. 4 : Allumage

Allumez le papier. Fermez la porte du foyer. Dès que les copeaux brûlent bien, fermez le coulisseau d'entrée d'air primaire.

Fig. 5 : Fermeture du coul

Dès que les bûches brûlent bien, réglez la puissance de chauffage avec le coulisseau (position maximale du coulisseau = puissance maximale).

Pour recharger le poêle, suivez la même série que pour l'allumage : ouvrez les coulisseaux d'entrée d'air primaire puis , ouvrez prudemment la porte du poêle, ajoutez du bois et refermez la porte.

Attendez que le bois ajouté s'enflamme, puis refermez le coulisseau d'entrée d'air primaire.

Réglez la puissance de chauffage avec le coulisseau d'entrée d'air secondaire.

4. Principales pièces détachées

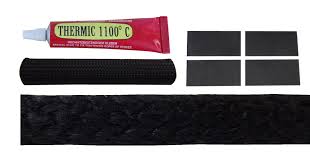

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 mm L=2000	22	710096
Joint rond 10 mm L=2200	20	710319

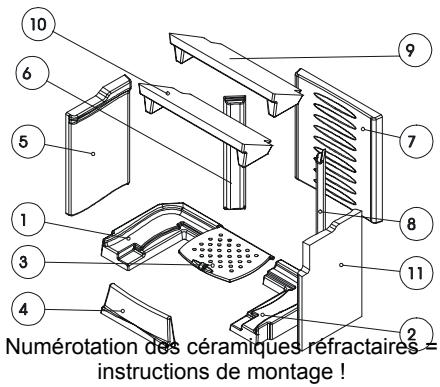

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Keramott en bas à gauche	1	716823
Keramott en bas à droite	2	716820
Grille en bas G4	3	716408-27
Keramott pare-bùche	4	716776
Keramott côte gauche	5	716804
Keramott au centre	7	716821
Keramott déflecteur	9/10	716822
Keramott angle g/d	6/8	716928
Keramott côte croit	11	716927

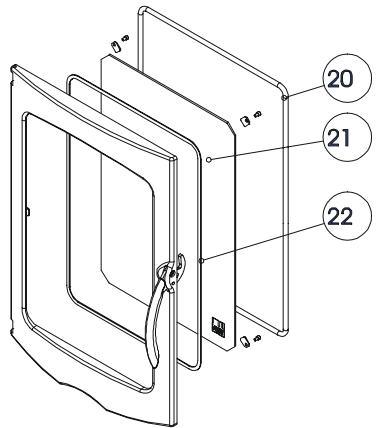

Autres

Désignation	N° sur schéma	Réf. article
Vitre porte Villa	21	716723
Vernis pour poële	--	650002
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 l	--	640070

Accessoires

Vous trouverez chez des plaques de fond en verre ou en métal, des instruments de cheminée et des produits d'entretien.

IMPORTANT : Les pièces défectueuses doivent toujours être remplacées par , afin que le poêle reste sûr et en bon état de marche.

Entretien

Pour le nettoyage des vitres, utilisez un produit spécial tel que le Thermohit. Les surfaces peintes doivent être nettoyées avec un chiffon (éventuellement humide). Pour le nettoyage des surfaces en acier inoxydable, il existe également un produit spécial.

Tringle escamotable

Le four est équipé de tringles escamotables par coulissement, situées à gauche et à droite en dessous de la plaque formant couvercle. On peut les sortir pour y suspendre des objets.

Attention : Ne pas suspendre d'objets inflammables aux tringles lorsque le four est allumé !

Fig. 6 : Tringle escamotable

Fig. 7 : Tringle escamotable sortie

Compartment bois

Un tiroir à bois, que l'on peut ouvrir en tirant sur la poignée, est situé en dessous du foyer.

Compartiment à four

Le modèle Villa Back se distingue du modèle Villa par son compartiment à four tout à fait fonctionnel.

Ce compartiment à four est chauffé sur 3 côtés (à gauche, à droite et à l'arrière). Un conseil : pour une cuisson uniforme, vous devriez tourner ce que vous êtes en train de cuire en milieu de cuisson.

La température dans le compartiment à four est réglée par la quantité de bois utilisée et par le registre d'admission d'air (voir ci-dessus). La température actuelle est affichée sur le thermomètre du compartiment à four.

Fig. 8 : Vue de l'intérieur du compartiment de cuisson.

Pour nettoyer l'intérieur du compartiment four, vous procédez comme pour les autres parties du four (voir ci-dessus). Évitez les vapeurs grasses ; l'encrassement qu'elles provoquent est très difficile à éliminer.

Modellname / Name of Model / tipo del modello / nom du produit

Villa

installé par / raccordée par

Serien No. / serial no. / No. de série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poêles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte présentant un défaut de matériel et/ou de fabrication pendant la durée de la garantie seront remplacées par des pièces neuves.

Nous déclinons toute garantie pour les pièces d'usure (par ex. céramique réfractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie

1. Le poêle AUSTROFLAMM doit avoir été installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être présentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuit par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nous présenterons à l'utilisateur une facture correspondante.

Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
