TRIA - Poêle à bois AUSTRO FLAMM - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Poêle à bois indépendant
Marque	Austro Flamm (Austroflamm)
Modèle	TRIA
Puissance nominale	7 kW
Combustible	Bois de chauffage (taux d'humidité < 20 %)
Hauteur	1 261 mm
Largeur	480 mm
Profondeur	480 mm
Poids	environ 157 kg
Diametre de raccordement	130 mm
Revetement interieur	Keramott (refractaire haute performance)
Grille de decendrage	Fonte, 245 x 200 mm
Vitrage	Vitres laterales panoramiques + vitre centrale (triple vue)
Dimensions vitre centrale	620 x 300 mm
Dimensions vitres laterales	617 x 298 mm

FOIRE AUX QUESTIONS - TRIA AUSTRO FLAMM

Quelle est la puissance de chauffe du poêle à bois Austro Flamm TRIA ?

Le TRIA délivre une puissance nominale de 7 kW, ce qui le destine au chauffage d'une pièce principale ou d'un espace ouvert de taille moyenne. Il est conseillé de l'utiliser dans une maison bien isolée pour optimiser ses performances énergétiques.

Quel type de bois doit-on utiliser dans le Austro Flamm TRIA ?

Utilisez exclusivement du bois de chauffage sec, avec un taux d'humidité inférieur à 20 %. Les essences dures (chêne, hêtre, charme, frêne) sont à privilégier pour une combustion longue et un bon rendement. Évitez le bois résineux, les bûches traitées, les palettes ou tout déchet bois.

Comment allumer correctement le poêle Austro Flamm TRIA ?

Commencez par un allumage "par le haut" (méthode top-down) : déposez deux bûches en bas, puis du petit bois et des allume-feu sur le dessus. Ouvrez le registre d'air primaire au maximum au départ, réduisez-le une fois la flamme bien établie. Un bon tirage de cheminée est indispensable : vérifiez qu'il est actif avant d'allumer.

La vitre du TRIA noircit rapidement, que faire ?

Un noircissement rapide de la vitre indique une combustion incomplète, généralement causée par du bois trop humide ou un manque d'air. Augmentez l'apport d'air secondaire (registre vitrage) et utilisez du bois bien sec. Nettoyez la vitre avec un produit spécial vitre de poêle quand l'appareil est froid.

Comment nettoyer les cendres du Austro Flamm TRIA ?

Videz le cendrier régulièrement, idéalement quand le poêle est froid ou tiède. La grille de décendrage en fonte (245 x 200 mm) permet de faire tomber les cendres sans manipuler les braises. Laissez toujours une légère couche de cendres au fond du foyer pour protéger la sole et favoriser la prochaine combustion.

De la fumée s'échappe par la porte ou le foyer, quelle est la cause ?

Un refoulement de fumée est presque toujours lié à un tirage insuffisant. Vérifiez que le conduit de fumée (diamètre 130 mm) n'est pas bouché ou encrassé. En cas de démarrage à froid, préchauffez le conduit avec un journal enflammé avant l'allumage. Vérifiez également l'état des joints de porte (remplacement si écrasés ou friables).

Comment entretenir les revêtements intérieurs en Keramott ?

Les pierres réfractaires Keramott intègrent directement le foyer du TRIA. Ne les nettoyez jamais avec un produit humide : un simple dépoussiérage à sec suffit. En cas de fissure, des pièces de remplacement d'origine (sole avant, arrière, latérales, contre-paroi) sont disponibles chez des revendeurs spécialisés comme wamiso.fr.

Quelles sont les distances de sécurité à respecter autour du TRIA ?

Les distances minimales de sécurité par rapport aux matériaux combustibles sont précisées dans le manuel d'installation. En règle générale, respectez au minimum 80 cm sur les côtés et en façade, et 40 cm à l'arrière (selon la configuration et le type de paroi). Consultez toujours un installateur qualifié (ramoneur ou poêlier) pour la mise en place.

Le poêle TRIA est-il encore fabriqué et trouve-t-on des pièces ?

Le modèle TRIA n'est plus fabriqué par Austroflamm. Cependant, les principales pièces détachées (vitres, joints, pierres réfractaires, grille, déflecteur) restent disponibles chez des revendeurs spécialisés en pièces de poêles comme gnesato.com ou wamiso.fr.

Le joint de porte est usé, comment le remplacer ?

Le joint de porte du TRIA est un cordon de 14 mm de diamètre. Retirez l'ancien joint en décollant la colle résiduelle, nettoyez la gorge de la porte, puis collez le nouveau joint avec un adhésif réfractaire (colle pour insert ou poêle). Laissez sécher 24 h avant la prochaine utilisation. Un joint en mauvais état entraîne des pertes de rendement et des risques de refoulement.

Comment ramoner et entretenir le conduit de fumée du TRIA ?

Le conduit de fumée (piquage de 130 mm) doit être ramoné au moins une fois par an, et deux fois si c'est votre seul moyen de chauffage. Un ramonage professionnel est obligatoire en France pour tout appareil à bois. Vérifiez également le déflecteur interne du foyer et la buse de raccordement au conduit, qui accumulent des suies et créosotes.

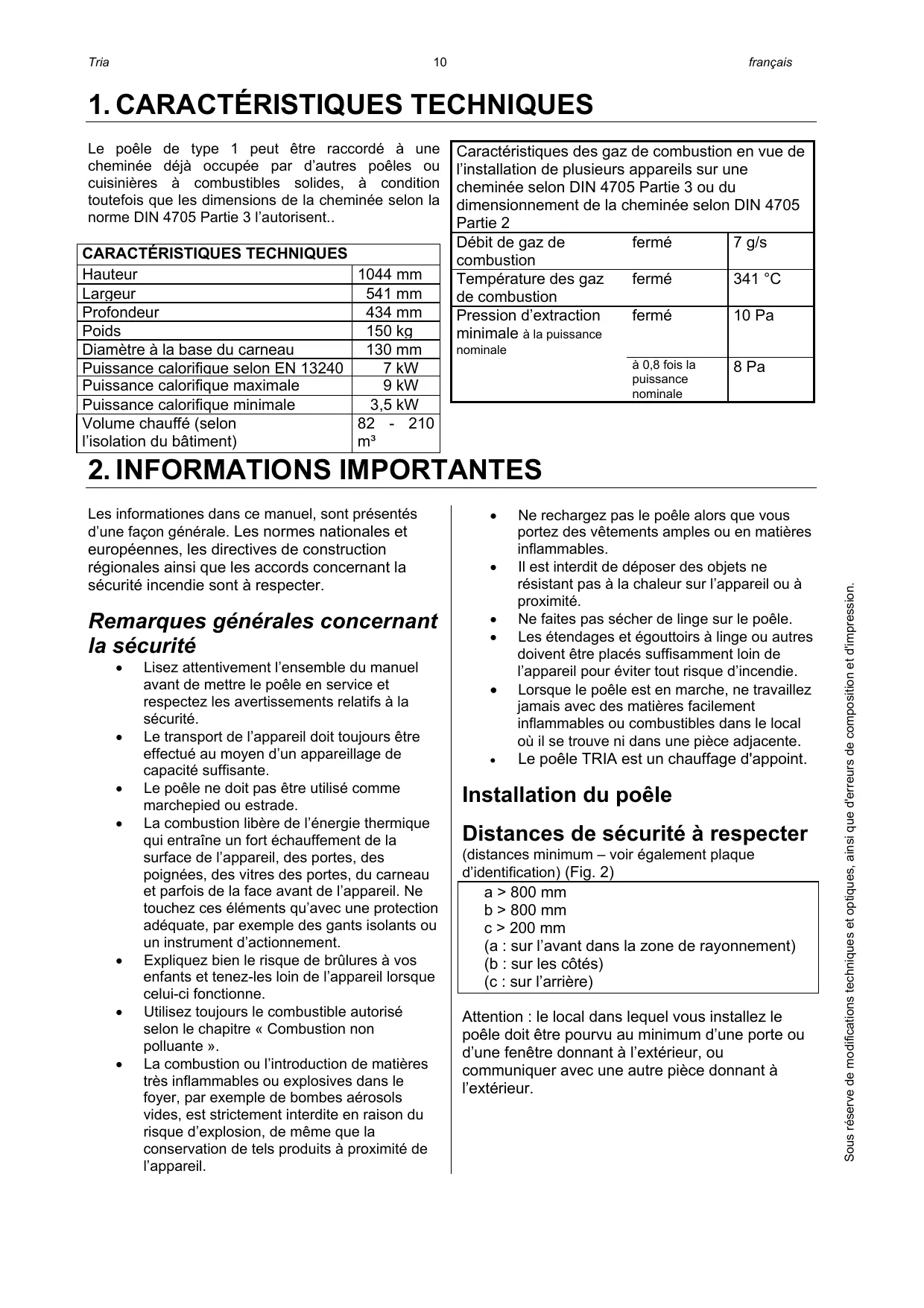

MODE D'EMPLOI TRIA AUSTRO FLAMM

1. Caractéristiques 10 2. Infos importantes 10 3. Bien utiliser votre poèle 11
2. Principales pièces détachées 12 Garantie 14

Le poêle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poêles ou cuisinières à combustibles solides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

CHARACTERISTIQUES TECHNIQUES
Hauteur	1044 mm
Largeur	541 mm
Profondeur	434 mm
Poids	150 kg
Diamètre à la base du carneau	130 mm
Puisance calorifique selon EN 13240	7 kW
Puisance calorifique maximale	9 kW
Puisance calorifique minimale	3,5 kW
Volume chauffé (selon l'isolation du bâtiment)	82 - 210 m³

Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	7 g/s
Température des gaz de combustion	fermé	341 °C
Pression d'extraction minimale à la puissance nominale	fermé	10 Pa
	à 0,8 fois la puissance nominale	8 Pa

2. Informations importantes

Les informations dans ce manuel sont présentées d'une façon générale. Les normes nationales et européennes, les directives de construction régionales ainsi que les accords concernant la sécurité incendie sont à respecter.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant de mettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un appareillage de capacité suffisante.
• Le poêle ne doit pas être utilisé comme marchepied ou estrade.
• La combustion libre de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, du carreau et parfois de la face avant de l'appareil. N'attez ces éléments qu'avec une protection adaptée, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne. Utilisez toujours le combustible autorisé selon le chapitre « Combustion non polluante ».
• La combustion ou l'introduction de matières très inflammables ou explosives dans le foyer, par exemple de bombes aérosols vides, est strictement interdite en raison du risque d'explosion, de même que la conservation de tels produits à proximité de l'appareil.
• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables. Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages et égouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poêle est en marche, ne travailliez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une pièce adjacente. Le poêle TRIA est un chauffage d'appoint.

Distances de sécurité à respecter (distances minimum - voir également plaque d'identification) (fig. 2)

a > 800 mm b > 800 mm c > 200 mm (a: sur l'avant dans la zone de rayonnementement) (b: sur les côtés) (c: sur l'arrière)

Attention: le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre pièce donnant à l'extérieur.

Capacité portante du sol

Avant d'installer l'appareil, vérifie si le sol pourrait en supporter le poids.

Air de combustion

En tant qu'utilisateur, vous devez faire en sorte qu'il y ait suffisamment d'air de combustion. Si toutes les fenêtres et portes sont fermées hermétiquement, il se peut que l'entrée d'air frais ne se fasse plus correctement voire même que le tirage du poêle en soit affecté. Dans ce cas, une

arrivée d'air frais supplémentaire est nécessaire. Merci de vous adresser alors à votre revendeur.

Raccordement du carreau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des carneaux à la cheminée. Notre installateur professionnel connaît bien ces règles. Il faut donc impérativement confier à ce professionnel le raccordement du carneau.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois.

Quantité maximale de combustible

Au maximum 1,3 kg de bois ou 1 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poêle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtenir une combustion propre et dégageant peu d'émissions.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poêle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage. La Figure 3 indique la bonne quantité de matériel à disposer dans le foyer.

Ouvrez au maximum les arrivées d'air primaires et secondaires, en déplaçant les deux coulisseaux (voir la Figure 2). Ouvrez la porte du poêle.

Déposez les aides pour l'allumage (non enduits) sur le fond du foyer.

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

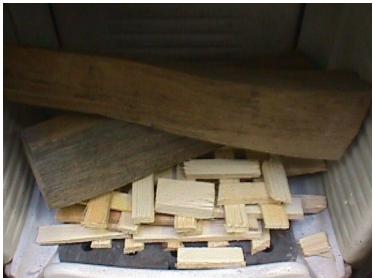

Fig. 3 : Allumage

Allumez les aides pour l'allumage.

Fermez la porte du foyer

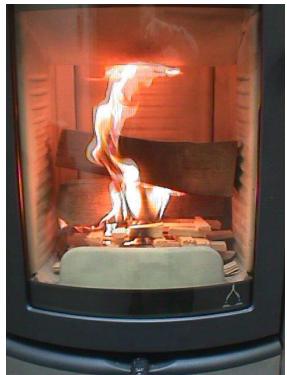

Fig. 4: Réglez la puissance de chauffage avec le coulissement

Dès que les buches brûlent bien, réglez la puissance de chauffage avec le coulissement (position maximale du coulissement = puissance maximale).

Pour recharger le poèle, suivez la même procédure que pour l'allumage : ouvrez les coulisseaux, ouvrez prudemment la porte du poèle, ajoutez du bois et refermez la porte.

Attendez que le bois ajouté s'enflamme. Réglez la puissance de chauffage avec le coulisseau de nouveau.

Chauffer à la mi-saison

À la mi-saison, c'est-à-dire quand les températures extérieures sont plus élevées, il arrive que le tirage du conduit de cheminée soit mauvais à cause de l'élevation soudaine des températures : les gaz ne sont pas complètement tirés vers le haut.

Il faut alors remplir la cheminée avec des quantités de bois moindres et ouvrir le régulateur d'air primaire à fond afin que le combustible brûle plus vite (formation de flammes), ce qui stabilisera le tirage du conduit.

Information en cas d'incendie dans le conduit

En cas d'utilisation d'un mauvais combustible ou d'un combustible trop humide, il en résultait des dépôts dans le conduit qui pourrait alors provoquer un incendie.

Fermez aussitôt toutes les arrivées d'air de la cheminée et prévenez les pompiers.

Après l'incendie, faites vérifier votre conduit par un spécialiste car il peut avoir subi des dommages (fêlures, dépréciation de l'étanchéité).

4. Principales PIECES détachées

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 mm (2 m)	1	710096
Joint rond creux 12 mm (2,5 m)	2	710338

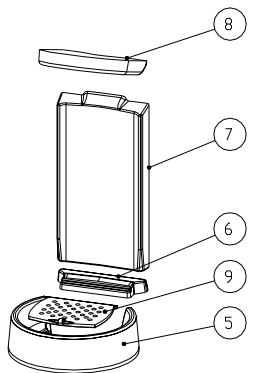

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Keramott au centre	5	712838
Keramott au centre arrêtre	6	712839
Keramott en bas	7	712840
Keramott déflecteur	8	712841
Keramott pare-bùche	9	716408

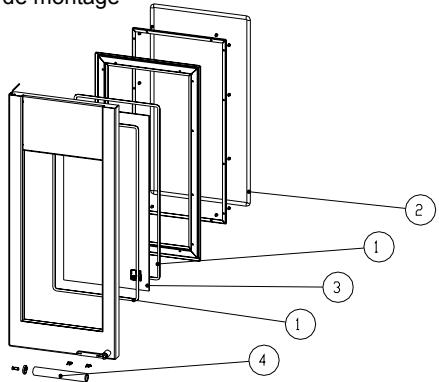

Autres

Désignation	N° sur schéma	Réf. article
Vitre du porte Prado	3	712822
Poignée	4	712865
Vernis pour poële	--	650002
Allume-feu bois	--	640162
Nettoyant pour vitres 0,5 l	--	640070

Numérotation des céramiques réfractaires : instructions de montage

Accessoires

Vous trouverez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée, des produits d'entretien et le système de stockage de chaleur Heat Memory.

IMPORTANT: Les pièces défectueuses doivent toujours être remplacées par votre revendeur spécialisé, afin que le poèle reste en bon état de marche.

L'appareil ne doit pas être modifié.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyées uniquement avec un chiffon (éventuellement humide). Utilisez pour les superficies en inox, des produits spéciaux prévus pour ce revêtement.

Nettoyage

Le poèle, le dispositif d'évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts, être nettoyés au moins une fois par an, si ce n'est plus, par exemple lors du ramonage du conduit de cheminée. Le conduit doit également être nettoyé régulièrement par un ramoneur. C'est celui-ci qui vous indiquera dans quelles intervalles un ramonage est nécessaire. Le poèle doit être vérifié une fois par an par un spécialiste.

Garantie

Modellname / Name of Model / modello / nom du produit

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. de série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

Nous garantissons le fonctionnement irréprochable du corps de l'appareil de votre poêle AUSTROFLAMM pendant 6 ans, toutes les autres pièces en acier et en fonte étant garanties 2 ans. Les pièces en acier et en fonte présentant un défaut de matériel et/ou de fabrication pendant la durée de la garantie seront remplacées par des pièces neuves.

Nous déclinons toute garantie pour les pièces d'usure (par ex. céramique réfractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poèle AUSTROFLAMM doit avoir été installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être présentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuit par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nous présenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présentez ce coupon à votre revendeur AUSTROFLAMM.
