MANUALE UTENTE TRIA AUSTRO FLAMM

Benutzerhandbuch / user instructions Istruzioni per l'uso / manuel d'instructions

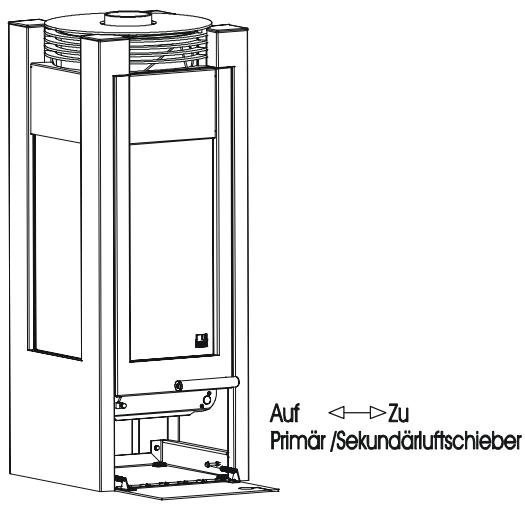

Fig. 1

Fig. 2
deutsch
AUF-ZU
Primäreluftschieber
english
open - closed
primary air supply
italiano
aperto - chiuso
Regolazione aria primaria
français
ouvert - fermé
Coulisseau d'entrée d'air primaire

deutsch

Inhalt

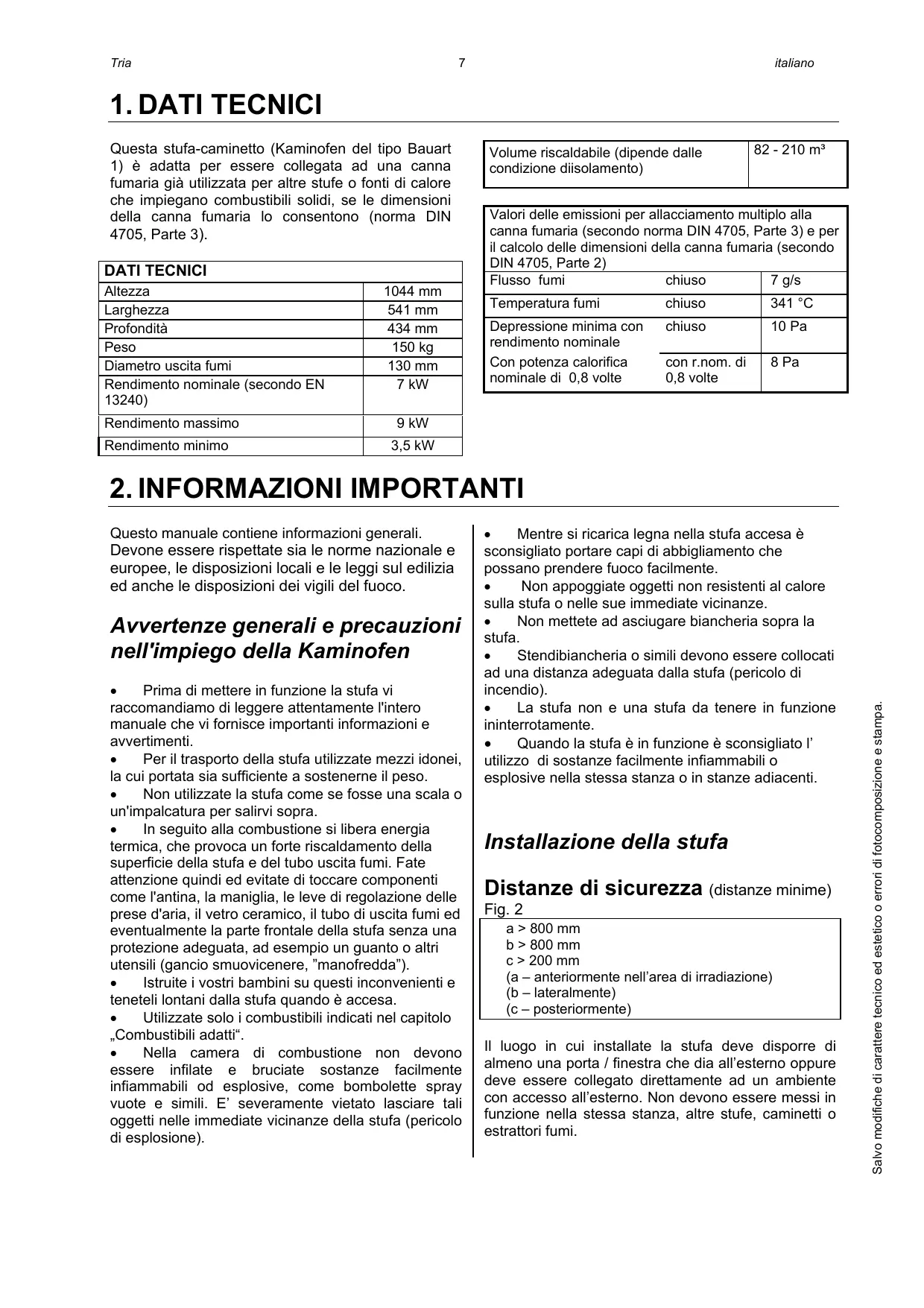

1. Dati tecnici 7
2. Informazioni importanti
3. Per un uso correcto della vostra Kaminofen
4. Prospetto dei ricambi principali Garanzia

français

sommaire

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

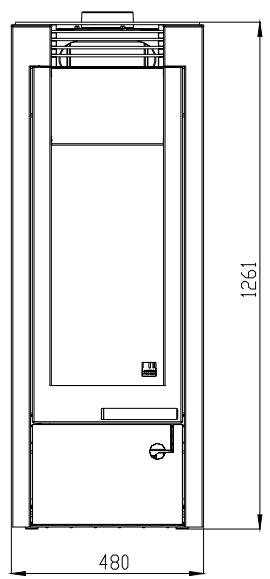

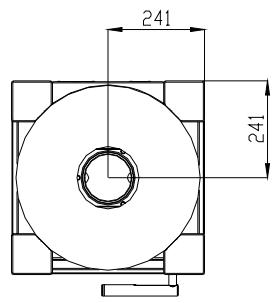

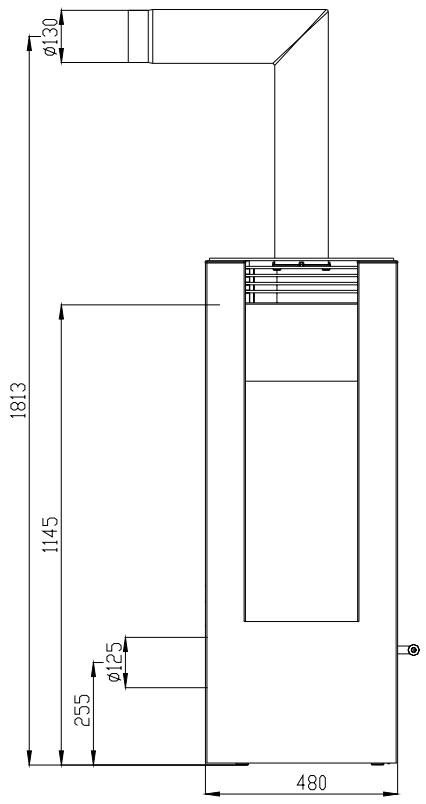

DATI TECHNICI
Altezza	1044 mm
Larghezza	541 mm
Profondità	434 mm
Peso	150 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo EN 13240)	7 kW
Rendimento massimo	9 kW
Rendimento minimo	3,5 kW

Volume riscaldabile (dipende dalle condizione diisolamento)

82 - 210 m3

Valori delle emissioni per allacciameto multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	7 g/s
Temperatura fumi	chiuso	341 °C
Depressione minima con rendimento nominale	chiuso	10 Pa
Con potenza calorifica nominale di 0,8 volte	con r.nom. di 0,8 volte	8 Pa

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Devone essere rispetto sua le norme nazionale e europee, le disposizioni locali e le leggi sul edilizia edanchele disposizioni dei vigili del fuoco.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima diMETTERE in funzione la stufa vi raccomandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
  Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso.
  Nonutilizzate la stufacome se fosse una Scala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quindi ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventuallymente la parte frontale della stufa perché una protezione adeguata, ad esempio unizzato o altri utensili (gancio smuovicenere, "manofredda").
  Istruite i vostri bambini su quosti inconvenienti e teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo, Combustibili adatti.

• Nella camera di combustione non devono essere infiltrate e bruciate sostanze lavoramente infiammabili od explosive, come bombolette spray vuote e simili. E' severamente vietato lasciare tali oggetti nelle immeditate vicinanze della stufa (pericolodi esplosione).

• Mentre si ricarica legna nella stufa accesa è sconsigliato portare capi di abbligamento che possano prendere fuoco lavorante.
  Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
  Non mettete ad asciugare biancheria sopra la stufa.

• Stendibiancheria o simili devono essere collocati ad una distanza adeguata alla stufa (pericolo di incendio).
• La stufa non e una stufa da tenere in funzione ininterrotamente.
• Quando la stufa è in funzione è sconsigliato l'utilizzo di sostanze lavoramente infiammabili o esplosova nella stessaStanza o in stanze adiacenti.

Installazione della stufa

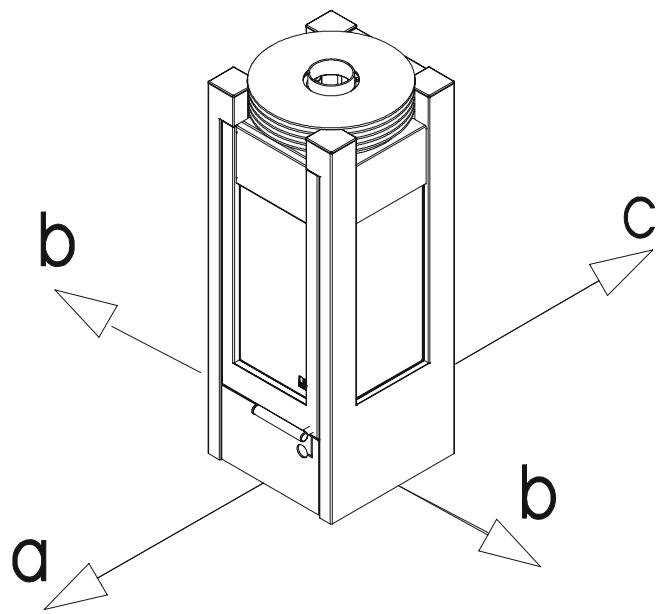

Distanze di sicurezza (distance minime)

Fig. 2

a > 800 mm
b > 800 mm
c > 200 ~mm
(a - anteriormente nell'area di irradiazione)
(b - lateralmente)
(c - posterioriorte)

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno. Non devono essere messi in funzione nella stessa stanza,及其他 stufe,caminetti o estrattori fumi.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete sistemarla sua in grado di sostarne il peso.

Fornimento d'arai fresca

Il gestore del focolare deve garantire la fornitura di un sufficiente volume d'aria fresca. In ambienti con porte e finestre chiuse ermeticamente la fornitura d'aria fresca non sempre e'garantita. Questo cui influenzare il tiraggio del focolare. Eventualmente

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

deve essere previsto un aflusso d'aria supplementare. Rivolgetevi al vostro rivenditore per ulteriori informazioni.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

Combustibili adatti

Legna naturale e non trattata, secca e sufficientemente depositata (preferibilmente legno resistente/duro), tronchetti di legno pressato.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 1,3 kg di legna oppure 1 kg di tronchetti di legno pressato per volta. Non introducete quantità eccessive di combustibile per evitare un surriscaldamento ed un segmente danneggiamento della stufa.

Combustione ed ecologia

Per ottener una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15% di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate.

Per una corretta accensione

Prepare toutlo l'occurrente per accendere la stufa: trucioli di legno dolce, ascendifuoco (ad es.

Thermohit), carta (non patinata), e legna.

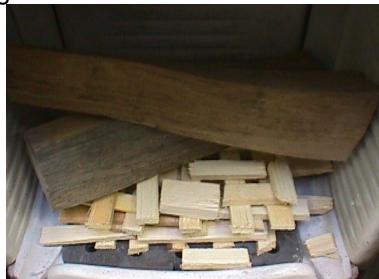

L'illustrazione 1 vi fornisce leindicazioni circa le giuste quantità per l'accensione.

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

Aprite ora l'antina.

Disponete daprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

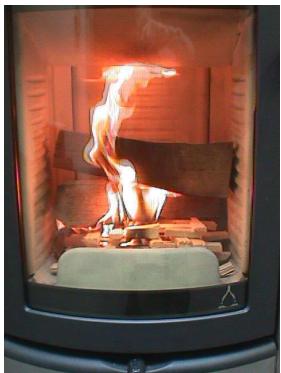

III. 2: Accensione

Dopo aver dato fuoco alla carta, chidete l'antina

III. 3: Chiusura presa dell'aria primaria

Quando又能 i ceppi avranno incominciato a prenderere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendo attenzione), aggiungete la legna e richiudete infine l'antina. Attendete fino a quandoanche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

Il riscaldamento durante le mezze stagioni

Se accendete la stufa durante le mezze stagioni, quando le temperature sono più elevate, possono sussistere condizioni di tiraggio sfavorevolli in modo tale da non evacuire il fumo interamente, specialmente se le temperature si alzano in modo repentino. Consigliamo quindi di caricare meno legna e di tenere la presa d'aria aperta del tutto per permettere una combustione più rapida, con una fiamma più alta. In tal modo il tiraggio della canna fumaria si stabilisce.

Autocombustione della canna fumaria

Fuliggine e depositi causati da legna inadequata o troppo umida possono provocare l'autocombustione della canna fumaria. Chiudete immediatamente tutte le prese d'aria presenti su stufa e camino e chiamate i vigili del fuoco. Fate poi ispezionare la vostra canna fumaria da personale specializzato che ne verificchi le crepe e la tenuta.

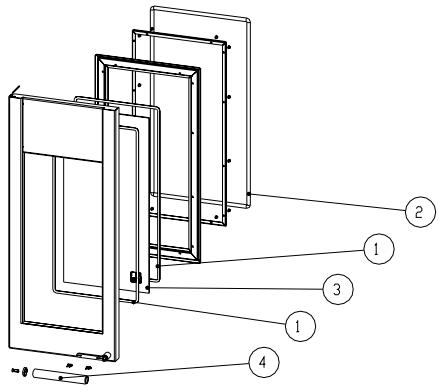

4. PROSPETTO DEI RICAMBI PRINCIPALI

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8x2 mm (2 m)	1	710096
Guarnizione tonda 12 mm (2,5 m)	2	710338

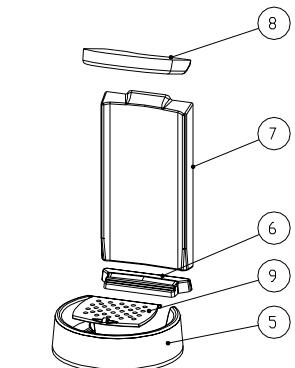

Keramott

Denominazione	N. su dis.	N. art.
Keramott di fondo	5	712838
Keramott di fondo posteriore	6	712839
Keramott posteriore	7	712840
Keramott tagliafiamme	8	712841
Keramott fermalegna	9	716408

Altre parti

Denominazione	N. su dis.	N. art.
Vetroceramico antina Prado	3	712822
Maniglia	4	712865
Vernice	--	650002
Accendifuoco	--	640162
Detergente vetroceramico 0,5 I	--	640070

Numerazione dei refrattari = ordine da seguire per il montaggio!

Accessor

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa, prodotti per la cura e pulizia edanche l`Heat Memory System per l'accumulazione termica.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuera a funzionare in modo corretto e sicuro.

Il focolare non deve essere modificato.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli apposti prodotti in vendita presso i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le superfici in acciaio inox vanno trattate con gli apposti detergenti.

Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti anni non che devessere anch'essa eseguita periodicamente dal servizio spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i regolari intervalli per la manutenzione. Personale specializzato dovrebbe ispezionare la stufa annualmente.

1. CARACTERISTIQUES TECHNIQUES

Garantiamo piena funzionalità del corpo stufa per una durata di 6 anni. I componenti in acciaio o ghisa sono garantiti due anni alla data di acquisto. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude alla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averedirittoalleprestazioni digaranzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.
