TRIA - Holzofen AUSTRO FLAMM - Kostenlose Bedienungsanleitung

Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	TRIA
Höhe	1044 mm
Breite	541 mm
Tiefe	434 mm
Gewicht	150 kg
Kaminrohrdurchmesser	130 mm
Nennwärmeleistung	7 kW
Maximale Wärmeleistung	9 kW
Minimale Wärmeleistung	3,5 kW
Beheizbares Volumen	82 - 210 m³
Zugelassene Brennstoffe	Trockenes Naturholz (Feuchte < 15 %), Holzbriketts
Maximale Brennstoffmenge	1,3 kg Holz oder 1 kg Briketts
Abgastemperatur (Nennbetrieb)	341 °C
Abgasmassenstrom (Nennbetrieb)	7 g/s
Mindestförderdruck (Nennbetrieb)	10 Pa
Förderdruck bei 0,8-facher Nennleistung	8 Pa
Sicherheitsabstände (vorne / Seiten / hinten)	≥ 800 mm / ≥ 800 mm / ≥ 200 mm
Garantie auf den Gerätekörper	6 Jahre
Garantie auf Stahl- und Gussteile	2 Jahre
Empfohlene Wartung	Jährliche Reinigung durch einen Fachmann; regelmäßige Kaminkehrung
Von der Garantie ausgeschlossene Verschleißteile	Keramik, Dichtungen, Rost, Lack, Glasscheiben

Häufig gestellte Fragen - TRIA AUSTRO FLAMM

Welche Brennstoffe kann ich im TRIA-Ofen verwenden?

Sie können trockenes Naturholz (relative Feuchte unter 15 %) und Holzbriketts verwenden. Verwenden Sie kein behandeltes Holz, Abfälle oder brennbare Materialien.

Welche maximale Brennstoffmenge darf nicht überschritten werden?

Die maximale Menge beträgt 1,3 kg Holz oder 1 kg Holzbriketts. Eine Überschreitung kann zu Überhitzung und Geräteschäden führen.

Wie zünde ich den Ofen richtig an?

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Legen Sie Anzünder, Späne und Scheite wie in Abbildung 3 der Anleitung gezeigt. Zünden Sie die Anzünder an, schließen Sie die Tür und stellen Sie dann die Leistung mit dem Schieber ein.

Welche Sicherheitsabstände muss ich um den Ofen einhalten?

Vor dem Ofen: ≥ 800 mm, seitlich: ≥ 800 mm, hinten: ≥ 200 mm. Beachten Sie auch die auf dem Typenschild angegebenen Abstände.

Was tun bei einem Schornsteinbrand?

Schließen Sie sofort alle Luftzufuhren des Ofens und des Schornsteins, dann verständigen Sie die Feuerwehr. Lassen Sie den Schornstein nach dem Brand von einem Fachmann überprüfen.

Wie pflege ich die Ofenscheibe?

Verwenden Sie ein spezielles Ofenscheiben-Reinigungsmittel wie Thermohit. Verwenden Sie keine Scheuermittel. Reinigen Sie regelmäßig, um eine gute Sicht auf die Flammen zu erhalten.

Welche Garantie hat der TRIA-Ofen?

Der Gerätekörper hat 6 Jahre Garantie. Die anderen Stahl- und Gussteile haben 2 Jahre Garantie. Verschleißteile (Keramik, Dichtungen, Glasscheiben, Lack) sind nicht abgedeckt.

Kann ich den Ofen selbst installieren?

Die Installation muss von einem Fachinstallateur durchgeführt werden, um Sicherheit und Normkonformität zu gewährleisten. Der Anschluss des Abgasrohrs sollte insbesondere von einem Spezialisten vorgenommen werden.

Benötigt der Ofen eine externe Luftzufuhr?

Ja, der Raum muss über eine ausreichende Luftzufuhr verfügen. Bei dichten Fenstern und Türen kann eine zusätzliche Frischluftzufuhr erforderlich sein. Konsultieren Sie Ihren Händler.

Wie oft muss ich den Schornstein kehren lassen?

Der Schornstein muss regelmäßig von einem professionellen Schornsteinfeger gekehrt werden, in der Regel ein- bis zweimal pro Jahr. Der Ofen selbst sollte jährlich von einem Fachmann überprüft werden.

BEDIENUNGSANLEITUNG TRIA AUSTRO FLAMM

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig
4. Die wichtigsten Ersatzteile - Übersicht Garantie

english

Contents

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

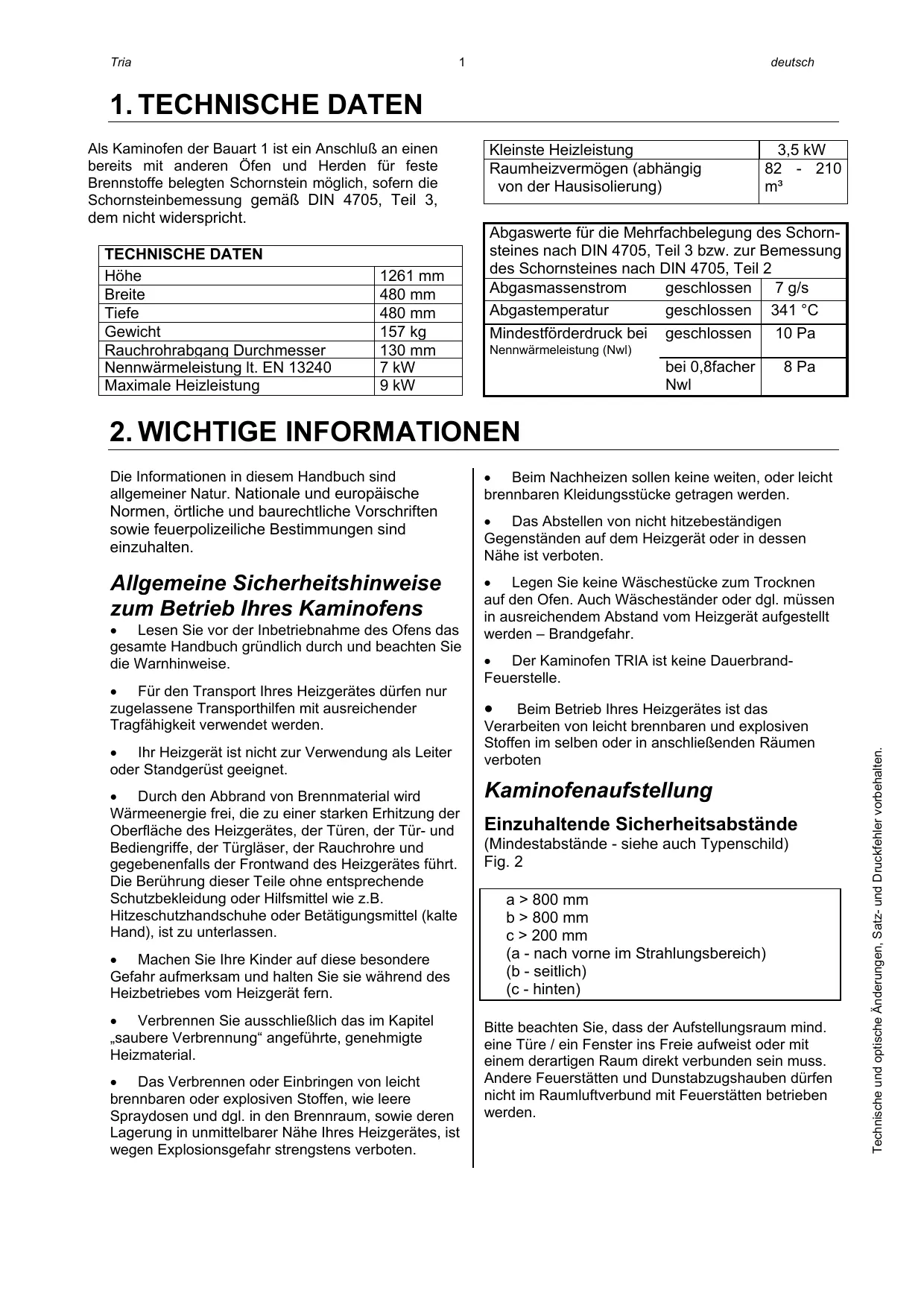

TECHNISCHE DATEN
Höhe	1261 mm
Breite	480 mm
Tiefe	480 mm
Gewicht	157 kg
Rauchrohrabgang Durchmesser	130 mm
Nennwärmeleistung lt. EN 13240	7 kW
Maximale Heizleistung	9 kW

Kleine Heizleistung	3,5 kW
Ruumheizvermögen (abhängig von der Hausisolierung)	82 - 210 m3

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	7 g/s
Abgastemperatur	geschlossen	341 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	10 Pa
	bei 0,8facherNwl	8 Pa

2. WICHTIGE INFORMATIONEN

Die Informationen in thism Handbuch sind allgemeiner Natur. Nationale und europäische Normen, ortliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Transportthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tur- und Bediengriffe, der Turgläser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte, genehmigte Heizmaterial.

• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder leicht brennbaren Kleidungsstücke getragen werden.

• Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen. Auch Wäscheständer oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Der Kaminofen TRIA ist keine Dauerbrand-Feuerstelle.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten

Kaminofenaufstellung

Einzuhaltende Sicherheitsabstände

(Mindestabstände - siehe auch Typenschild)

Fig. 2

a > 800 mm
b > 800 mm
c > 200 mm

(a - nach vorne im Strahlungsbereich)
(b - seitlich)
(c - hinten)

Bitte beachten Sie, dass der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweist oder mit einem derartigen Raum direkt verbunden sein muss. Andere Feuerstätten und Dunstabzugshauben dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Verbrennungsluft

Als Betreiber,müssen Sie fur ausreichende Ver-brennungsluft sorgen. Bei abgedachteten Fenstern und Turen kann es sein, dass die Frischluftzufuhr nicht mehr gewährleistet ist, bzw.das Zugverhalten

des Ofens beeinträchtigt wird. Ggf. muss für eine zusätzliche Frischluftzufuhr gesorgt werden.itte befragen Sie ihren Fachhändler.

Rauchrohranschluss

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie daher unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIEN SIE IHREN KAMINOFEN RICTIG

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbellassenes Holz (Hartholz bevorzugt), Holzbriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 1,3 kg Holz oder 1 kg Holzbrikettes.

Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuche < 15 %) und unbehandelt sein. Außen dem muß die richtige Brennholzmenge verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzpane, Anzündhilfe (wie z.B. Austroflamm Anzünder), Brennholz. Fig. 3 gibt Ohnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. (siehe Fig. 2 „AUF").

Öffnen Sie die Kaminofentür.

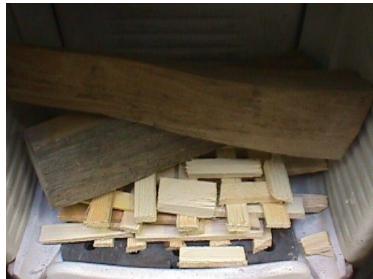

Legen Sie 2 - 3 Stk. Anzündhilfen auf den Feuerraubboden. Legen Sie darauf eine handvoll Weichholzspane. Legen Sie auf diese Späne 1 - 2 Scheite Holz.

Fig 3:Anzunden

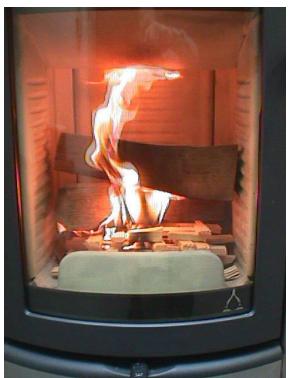

Zünden Sie nun die Anzündhilfen an. Schließen Sie die Feuerraumtur.

Fig. 4: Luftschieber regulieren

Sobald die Holzsche gut brennen, können Sie mit dem Luftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gohen Sie prinzipiell wie beim Anheizen vor: Luftschieber öffnen, Ofentüre vorsichtig {. Offnen, Holz nachlagen, Ture schlieBen. Warten Sie, bis das nachgelegte Holz brennt. Regeln Sie in der Folge die Heizleistung mit dem Luftschieber.

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei hohenen Außentemperaturen, kann es bei plötzlichem Temperaturstieg zu Störungen des Schornsteinzuges kommt, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstände ist dann mit geringeren Brennstoffmengen zu befüllen und bei weitere geöffnetem Primäreluftschiebers/-reglers so zu betrieben, dass der vorhandene Brennstoff schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommt. Verschlieben Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Dichtheit überprüfen setzen.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Flachdichtung 8 x 2 (2m)	1	710096
Tür Runddichtung d=12 (2,5m)	2	710338

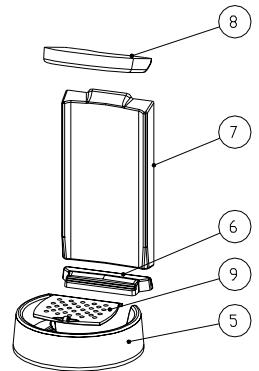

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Keramott Boden	5	712838
Keramott hinten	6	712839
Keramott Rückwand	7	712840
Keramott Umlenkung	8	712841
Rost	9	716408

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Tria Türglas	3	712822
Tria Holzgriff	4	712865
Ofenlack	--	650002
Austroflamm Anzünder Dose à 100 Stk.	--	640162
Glasreiniger 0,5I	--	640070

Numerierung Keramott = Einbauanreihenfolge!

Zubehör

Bei Ihr dem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.

WICHtig: Lassen Sie defekte Teile ausschließlich von Ihr Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt. Die Feuerstände damit nicht verändert werden.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfals Spezialreiniger.

Reinigung

Der Kaminofen, Rauchgaswege und Rauchrohre sollen jährlich - evtl. auch öfter, z.B. nach der Reinigung des Schornsteines - nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäß durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion des Corpus 6 Jahre, aller weiteren Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußteile, die während der Garantiezeit Material-und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleifsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Guarantee

Im Garantiefall herausschneiden und Ihrm AUSTROFLAMM-Fachhandler vorlegen!
