Marque	YORKVILLE
Modèle	YSM6
Type de produit	Enceinte de monitoring active
Configuration	Bi-amplifiée, deux voies
Puissance nominale (W)	65
Puissance HF (W)	20
Puissance BF (W)	45
Réponse en fréquence (Hz)	50 - 20k
Fréquence de coupure (Hz)	2,6 k
Driver HF	Néodyme à dôme flexible ferrofluide
Driver BF	6,5" composite
SPL max (dB)	105
Dispersion HF (°)	60 x 60
Impédance BF (Ω)	4
Entrées	1 x combo XLR / Jack 6,35 mm
Réglages	Sensibilité d'entrée, égalisation HF (-2, -1, 0, +1) et LF (-2, -1, 0, +1,5)
Alimentation	110-120 V / 220-240 V (sélecteur)
Consommation (VA)	40 typique / 100 max
Dimensions (H x L x P, pouces)	10 x 9,5 x 15
Matériau	MDF avec finition émail
Accessoires inclus	Cordon d'alimentation, base en mousse
Garantie	2 ans (électronique), 10 ans (ébénisterie)

FOIRE AUX QUESTIONS - YSM6 YORKVILLE

Comment régler la sensibilité d'entrée ?

Tournez la commande Sensibilité d'Entrée située à l'arrière du moniteur. Commencez toujours avec le volume au minimum (off) et augmentez lentement jusqu'au niveau souhaité. Vous pouvez également l'utiliser pour assortir le niveau de la console de mixage.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez d'abord que le cordon d'alimentation est correctement branché, que la source d'alimentation est active et que le fusible n'a pas sauté. Si le fusible saute à nouveau après remplacement, cela indique une défaillance interne : contactez un détaillant Yorkville.

Comment ajuster les aigus et les graves ?

Utilisez les sélecteurs HF Presets et LF Presets à l'arrière. Pour les aigus, réglez de -2 à +1 selon l'acoustique de la pièce. Pour les graves, réglez de -2 à +1,5 en fonction de la position de l'enceinte (près d'un mur ou dans un coin).

Puis-je utiliser un câble RCA ?

Oui, utilisez un adaptateur standard RCA vers Jack 6,35 mm (ex. APEX AA1/6). Pour une prise 3,5 mm, utilisez l'adaptateur APEX AA49.

Quelle est la consommation électrique ?

La consommation typique est de 40 VA, et maximale de 100 VA. L'appareil est équipé d'un sélecteur de tension (110-120 V ou 220-240 V).

Comment nettoyer l'enceinte ?

Nettoyez uniquement avec un chiffon sec. N'utilisez jamais de liquides ou de produits abrasifs. Débranchez l'appareil avant le nettoyage.

Que faire en cas de fusible grillé ?

Débranchez le cordon d'alimentation, puis utilisez un petit tournevis à tête plate pour soulever le porte-fusible en plastique à côté de la prise. Remplacez-le par un fusible de même valeur (indiquée à l'arrière de l'appareil).

Puis-je placer l'enceinte près d'un mur ?

Oui, mais il est recommandé d'ajuster le réglage LF Preset : si elle est contre un mur, réglez sur -1 ; si dans un coin, sur -2. Pour un placement au milieu de la pièce, utilisez +1,5 si plus de graves est souhaité.

Comment brancher l'enceinte à une console ?

Utilisez un câble symétrique avec fiche XLR ou Jack 6,35 mm (TRS) branché sur l'entrée combo. Réglez d'abord le volume de la console, puis ajustez la sensibilité d'entrée du moniteur pour correspondre au niveau.

Quelle est la garantie ?

La garantie est de 2 ans pour l'électronique et 10 ans pour l'ébénisterie, transférable. Conservez la preuve d'achat. Les frais de port et les dommages indirects ne sont pas couverts.

MODE D'EMPLOI YSM6 YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence « voltage dangereux » non-isolated à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choc électrique.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRI

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERÉ) NE CONTIENT AUCUNE PIECE

REPARABLE PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR LENTRETIENT

Veuillez Lire le Manuel: Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas où l'appareil devait être retourné pour réparation.

Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celle qui suivent:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachments/accessoires indiqués par le fabricant.

Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé de vos oreilles.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que l'appareil est fourni de la propre ventilation. Ne procedez pas à l'installation près de source de chaleur tels que radiateurs, registre de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévue pour votre sécurité. La prise murale est désuète si elle n'est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez d'endommager le cordon d'alimentation. Protegez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISZ PAS L'APPAREIL si le cordon d'alimentation est endommagé. Pour débrancher complètement cet appareil de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fonctionnel.

Débranche cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que ce soit. Par exemple, si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

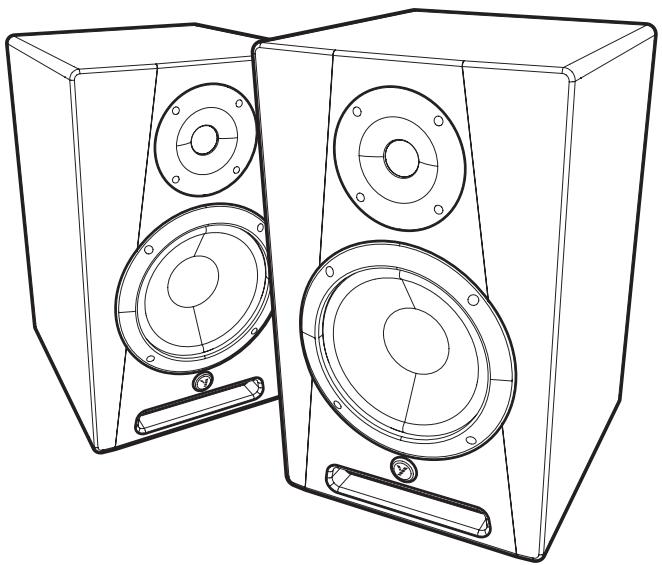

Moniteurs de studio amplifiés YSM5, YSM6 et YSM8

Bienvenue à la prochaine génération de moniteurs de studio amplifiés Yorkville Sound. En s'appuyant sur nos connaissances techniques et sur notre expérience, nous avons développé des moniteurs qui sont plus faciles à utiliser dans pratiquement n'importe quel environnement. Les moniteurs Yorkville Sound sont à leur place dans les studios d'enregistrement professionnel, les home studios et à la maison. Nous sommes confiants que les YSM5, YSM6 ou YSM8 vous aident à créer des mixes et de la musique fantastiques!

Les YSM5, YSM6 et YSM8 sont munis de

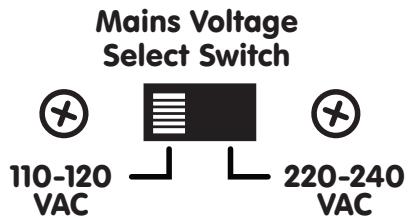

1. Sélecteur de tension d'alimentation, cordon et remplacement du fusible

Avant de brancher le cordon d'alimentation à l'arrière de la YSM5, YSM6 ou YSM8, régler le sélecteur de tension d'alimentation à la tension requise, soit 110-120 VAC (Amérique du Nord) ou 220-240 VAC (Europe et Australie).

NOTE: Si le fusible doit être remplacé, débranchez le cordon d'alimentation à l'arrière de l'appareil; en utilisant un petit tournevis à tête plate, soulevez le porte-fusible en plastique situé juste à côté de la prise d'alimentation. Reportez-vous aux valeurs de remplacement imprimées à l'arrière de l'appareil, après le numéro de série.

Si l'appareil ne s'allume pas, vérifier...

i. si le cordon d'alimentation est connecté. ii. si la source d'alimentation est allumée. iii. si le fusible a sauté. Un fusible qui continue de sauter après avoir été remplacé indique une défaillance permanente à l'intérieur de l'appareil et celui-ci doit être retourné à un détaillant Yorkville.

2. Prise d'entrée

Les entrées des trois moniteurs sont symétriques et peuvent accommoder les fiches 14 pouce PBM ou XLR. Si vous nevez utiliser un cable de type RCA pour le raccordement, utilisez un adaptateur standard RCA > 14 pouce comme le APEX AA1 / 6. De même, si vous souhaitez utiliser un cable avec prise 1/8 pouce (3,5 mm), vous devrez utiliser l'adaptateur APEX AA49.

3. Sensibilité d'entrée (YSM5, YSM6 et YSM8)

La commande Sensibilité d'Entrée (Input Sensitivity) permet de correctement assortir les moniteurs YSM5, YSM6 et YSM8 à différents systèmes permettant d'obtenir le meilleur calibrage possible entre les appareils.

Combi INPUT 1/4-inch/XLR BAL UNBAL

La sensibilité d'entrée peut être réglée de deux façons,

i. Comme Commande de Volume. Connectez à l'entrée du YSM

qui est située à l'arrière du moniteur, un signal à partir d'une source de niveau ligne. Tournez la commande Sensibilité d'Entrée située à l'arrière du moniteur, dans le sens anti-horaire pour un niveau minimum/fermé. Tournez-la dans le sens horaire pour un gain maximum (sensibilité). Notez bien; commencez toujours avec la commande de volume réglée au minimum (off) et augmentez lentement jusqu'à l'obtention du niveau souhaité.

Si vous utilisez une console de mixage pour alimenter l'entrée du moniteur amplifié YSM, regalez la commande de gain db au niveau désiré, puis procédez au réglage de la commande Sensibilité d'Entrée sur le YSM afin d'obtenir le même niveau db que sur la table de mixage. Ceci assure que le gain global désiré n'est pas trop élevé ou trop bas.

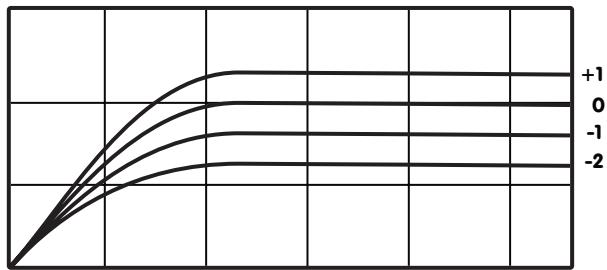

4. HF Paramètres prédéfinis (YSM5, YSM6 et YSM8)

Le réglage par défaut pour les HF (hautes fréquences) est 0. Ce qui offre une courbe de réponse uniforme dans des conditions habituelles ou les haut-parleurs sont à proximité. Dans une pièce à sonorité plus étouffée, il peut être souhaitable d'augmenter la compensation HF à +1. Vous augmenterez ainsi la réponse des hautes fréquences. Le contraire est lui aussi vrai pour une pièce très réverbérante où le grand nombre de réflexions peuvent devenir aggravant à l'écoute. Dans ce cas, essayer des réglages de -1 et -2.

HF Presets

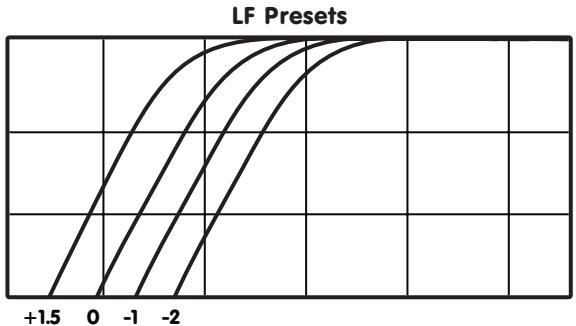

5. Paramètres de contrôle de fréquence basse (YSM6 et YSM8)

Le réglage par défaut pour les LF (basses fréquences) est 0. Par exemple, si les moniteurs sont placés au milieu d'une pièce et une réponse accrue des fréquences graves est nécessaire, réglez le sélecteur à +1,5. Si toutes vos moniteurs sont placées contre le mur arrêté, tel qu'illustré dans le diagramme ci-dessous, il est recommandé de régler le sélecteur LF à -1. Si les moniteurs sont placés dans le coin de la pièce, réglez le sélecteur à -2.

Le terme commun est la bi-amplification, un processus qui utilise deux amplificateurs de puissance et un réseau électronique actif précis pour le filtre de coupure. Ce type de réseau de filtre de coupure divise le signal beaucoup plus précisément que les réseaux traditionnels de filtre passif. Les trois modèles de moniteurs, le YSM5, YSM6 et YSM8, utilisent la bi-amplification. Un amplificateur dédié pour le tweeter et un autre pour le woofer.

Spécifications
Modèle	YSM-5	YSM-6	YSM-8
Actif ou Passif	Actif	Actif	Actif
Puissance Nominales (Watts)	45	65	95
Biamp / Configuration	Oui-Deux voix	Oui-Deux voix	Oui-Deux voix
Max SPL (dB)	105	105	105
Réponse en Fréquences (Hz)	52Hz-20kHz	50Hz-20kHz	45Hz-20kHz
Fréquence du Filtré de coupure (Hz)	3.0 kHz	2.6 kHz	2.4 kHz
Driver(s)	Neo dôme flexible Ferro Fluide	Neo dôme flexible Ferro Fluide	Neo dôme flexible Ferro Fluide
Puissance Nominele HF (Watts)	15	20	25
Dispersion HF (°H x °V)	60°	60°	60°
Protection HF	Therm, Survoltage	Therm, Survoltage	Therm, Survoltage
Driver/s Basses Fréquences	5" composite	6.5" composite	8" composite
Puissance Nominele BF(Watts)	30	45	70
Impédance BF (ohms)	4	4	4
Protection BF	Therm, Survoltage	Therm, survoltage,clip	Therm, survoltage,clip
Blindage	Oui	Oui	Yes
Amplificateur de Puissance HF (Watts)	15	18	20
Type d'Amplificateur HF	A/B	A/B	A/B
Distortion HF	0.03	0.08	0.08
Amplificateur de Puissance BF (Watts)	30	50	75
Type d'Amplificateur BF	A/B	A/B	A/B
Distortion BF	0.02%	0.02%	0.02%
Traitement BF	Analogue	Analogue	Analogue
Système de refroidissement	convection	convection	convection
Cordon d'Alimentation	inclus	inclus	inclus
Sélecteur de Mise en Marche	devant/arrière,illuminé	devant/arrière,illuminé	devant/arrière,illuminé
Consommation d'énergie (typ/max)	40/100 VA	40/100 VA	40/100 VA
Entrées - prise 1/4-pouce	1	1	1
Entrée - XLR	1	1	1
Sensibilitité d'Entrée (Vrms Sine)	0.2	0.2	0.2
Commande de Volume	1	1	1
Commandes d'égalisation	1	2	2
Limiteur	yes	Yes	yes
DEL Indicatrice	limentation panneau avar	limentation panneau avar	limentation panneau avar
Autres Contrôles / Caractéristiques	base en mousse	base en mousse	base en mousse
Matériaux de Construction	mdf	mdf	mdf
Matériaux - Baffle	mdf	mdf	mdf
Finition	Émail	Émail	Émail
Finition/Recouvrement Optionnel	N/A	N/A	N/A
Diminution (PLH x L'arrêtre, revue)	9.5 x 7.5 x 11.5	10 x 9.5 x 15	10.8 x 10.5 x 16.5

Dimensions (BILxLewie nee) 05x75x115 10x05x15 108x105x165

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), returnez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
