Type de produit	Téléviseur LED
Marque	Sony
Modèle	KDL-48W605B
Taille d'écran (diagonale)	121,9 cm (48 pouces)
Résolution d'affichage	1920 x 1080 pixels (Full HD)
Type de rétroéclairage	LED
Norme TV numérique	DVB-T/T2, DVB-C
Connectivité HDMI	2 entrées HDMI
Connectivité USB	1 port USB
Connectivité réseau	Ethernet (10/100BASE-T), Wi-Fi intégré
Sortie audio	2 x 8 W (stéréo)
Alimentation	19,5 V CC via adaptateur secteur (entrée 220-240 V CA, 50 Hz)
Consommation électrique (mode veille)	0,45 W
Dimensions avec support (L x H x P)	Environ 109,0 x 68,0 x 23,0 cm
Dimensions sans support (L x H x P)	Environ 109,0 x 64,5 x 7,7 cm
Poids avec support	Environ 14,5 kg
Poids sans support	Environ 13,5 kg
Fonctions principales	Smart TV, Wi-Fi Direct, Miracast, DLNA, capteur de lumière ambiante
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Sécurité	Verrouillage parental avec code PIN (9999 par défaut)
Accessoires fournis	Télécommande, piles, support de table, guide de démarrage rapide
Réparabilité	Pièces détachées disponibles via service après-vente Sony

FOIRE AUX QUESTIONS - KDL-48W605B SONY

Comment réinitialiser le téléviseur en cas de blocage ?

Débranchez le cordon d'alimentation secteur pendant deux minutes, puis rebranchez-le. Cela réinitialise le téléviseur.

Que faire si la télécommande ne fonctionne pas ?

Remplacez les piles. Si le problème persiste, vérifiez qu'aucun obstacle ne bloque le capteur infrarouge.

Comment accéder au menu des réglages ?

Appuyez sur la touche HOME de la télécommande, puis sélectionnez l'option souhaitée.

Comment éteindre le voyant LED du téléviseur ?

Appuyez sur HOME, allez dans « Réglages » > « Paramètres système » > « Réglage général » > « Affichage LED » et sélectionnez « Non ».

Que faire si l'écran reste noir mais le son fonctionne ?

Vérifiez les connexions HDMI ou essayez de changer de source d'entrée. Si rien ne change, réinitialisez le téléviseur.

Comment connecter le téléviseur à Internet ?

Utilisez le câble Ethernet ou le Wi-Fi intégré. Allez dans « Réglages » > « Réseau » pour configurer la connexion sans fil.

Comment utiliser la fonction de recherche vocale ?

Certains modèles disposent d'une télécommande avec microphone. Appuyez sur la touche Voix et parlez dans le microphone. Consultez le manuel pour plus de détails.

Puis-je enregistrer des programmes sur un disque dur USB ?

Oui, branchez un disque dur USB compatible sur le port USB, puis utilisez la fonction d'enregistrement programmé. Le disque doit être formaté en FAT32 ou NTFS.

Comment réinitialiser le code PIN du contrôle parental ?

Saisissez le code par défaut 9999 pour réinitialiser ou accéder au menu de verrouillage.

Que faire si le téléviseur surchauffe ?

Lors d'une utilisation prolongée, la température peut augmenter. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées et que l'appareil est dans un endroit bien aéré.

MODE D'EMPLOI KDL-48W605B SONY

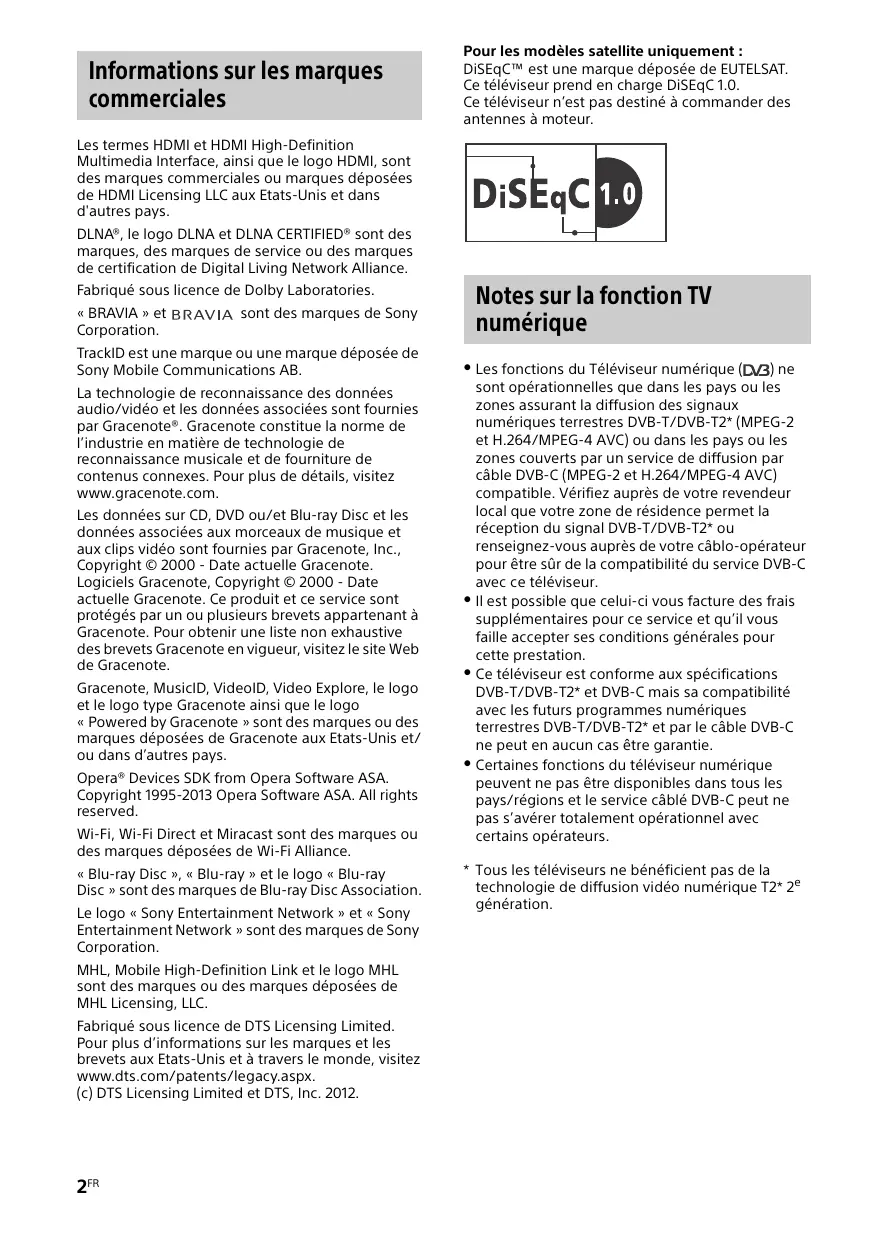

Informations sur les marques commerciales

Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI, sont des marques commerciales ou marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

DLNA®, le logo DLNA et DLNA CERTIFIED® sont des marques, des marques de service ou des marques de certification de Digital Living Network Alliance.

Fabriqué sous licence de Dolby Laboratories.

« BRAVIA » et BRAVIA sont des marques de Sony Corporation.

TrackID est une marque ou une marque déposée de Sony Mobile Communications AB.

La technologie de reconnaissance des données audio/video et les données associées sont fournies par Gracenote. Gracenote constitue la norme de l'industrie en matière de technologie de reconnaissance musicale et de fourniture de contenus connexes. Pour plus de détails, visitez www.gracenote.com.

Les données sur CD, DVD ou/et Blu-ray Disc et les données associées aux morceaux de musique et aux clips vidéo sont fournies par Gracenote, Inc., Copyright © 2000 - Date actuelle Gracenote. Logiciels Gracenote, Copyright © 2000 - Date actuelle Gracenote. Ce produit et ce service sont protégés par un ou plusieurs brevets appartenant à Gracenote. Pour obtenir une liste non exhaustive des brevets Gracenote en vigueur, visitez le site Web de Gracenote.

Gracenote, MusicID, VideoID, Video Explore, le logo et le logo type Gracenote ainsi que le logo « Powered by Gracenote » sont des marques ou des marques déposées de Gracenote aux États-Unis et/ou dans d'autres pays.

Wi-Fi, Wi-Fi Direct et Miracast sont des marques ou des marques déposées de Wi-Fi Alliance.

« Blu-ray Disc », « Blu-ray » et le logo « Blu-ray Disc » sont des marques de Blu-ray Disc Association.

Le logo « Sony Entertainment Network » et « Sony Entertainment Network » sont des marques de Sony Corporation.

MHL, Mobile High-Definition Link et le logo MHL sont des marques ou des marques déposées de MHL Licensing, LLC.

Fabriqué sous licence de DTS Licensing Limited. Pour plus d'informations sur les marques et les brevets aux États-Unis et à travers le monde, visitez www.dts.com/patents/legacy.aspx. © DTS Licensing Limited et DTS, Inc. 2012.

Pour les modèles satellite uniquement :

DiSEqC™ est une marque déposée de EUTELSAT. Ce téléviseur prend en charge DiSEqC 1.0.

Ce téléviseur n'est pas destiné à commander des antennes à moteur.

Notes sur la fonction TV numérique

• Les fonctions du téléviseur numérique (DVB) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T/DVB-T2 (MPEG-2 et H.264/MPEG-4 AVC) ou dans les pays ou les zones couvertes par un service de diffusion par câble DVB-C (MPEG-2 et H.264/MPEG-4 AVC) compatible. Vérifiez auprès de votre revendeur local que votre zone de résidence permet la réception du signal DVB-T/DVB-T2 ou renseignez-vous auprès de votre Cable-opérateur pour être sûr de la compatibilité du service DVB-C avec ce téléviseur.
• Il est possible que celui-ci vous facture des frais supplémentaires pour ce service et qu'il vous faudra accepter ses conditions générales pour cette prestation.
• Ce téléviseur est conforme aux spécifications DVB-T/DVB-T2 et DVB-C mais sa compatibilité avec les futurs programmes numériques terrestres DVB-T/DVB-T2 et par le câble DVB-C ne peut en aucun cas être garantie.
• Certaines fonctions du téléviseur numérique peuvent ne pas être disponibles dans tous les pays/régions et le service câble DVB-C peut ne pas être totalement opérationnel avec certains opérateurs.
• Tous les téléviseurs ne bénéficient pas de la technologie de diffusion vidéo numérique T2* 2e-génération.

Lorsque l'affichage LED clignote en rouge, comptez le nombre de clignotements (à intervalle de trois secondes).

Appuyez sur la touche l du téléviseur pour le mettre hors tension, débranchez le cordon d'alimentation secteur et signalez la façon dont le témoin clignote (nombre de clignotements) à votre revendeur ou au Centre de Service Après-Vente Sony.

Lorsque l'affichage LED ne clignote pas, vérifie les éléments des tableaux ci-dessous.

Reportez-vous aussi à la section « Dépannage » de l'i-Manual. Si le problème persiste, confiez votre téléviseur à un technicien qualifié.

Absence d'image (écran noir) et de son.

• Vérifiez le raccordement de l'antenne/câble. Raccordez le téléviseur à l'alimentation secteur et appuyez sur la touche L du téléviseur ou de la télécommande.

Certains programmes ne peuvent pas être captés.

• Vérifiez le raccordement de l'antenne ou de la parabole.

Pour les modèles satellite uniquement :

• Le câble satellite est peut-être court-circuité ou il peut avoir des problèmes de connexion. Vérifiez le câble et la connexion puis éteignez le téléviseur avec l'interrupteur Oui/Non et allumez de nouveau.
• La fréquence que vous avez saisie est hors limites. Veuillez consulter le fournisseur de programme satellite.

Absence de services TV cablés (programmes).

• Vérifie le raccordement des câbles ou la configuration du réglage.
• Essayez la « Recherche auto. des chaînes numériques » en sélectionnant « TNT » au lieu de « Câble »

La télécommande ne fonctionne pas.

• Remplacez les piles.

Le mot de passe du « verrouillage parental » a été oublié.

• Saisissez 9999 comme code PIN. (Le code PIN 9999 est toujours accepté.)

La température augmente autour du téléviseur.

• Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l'entoure.
• Si vous le touchez, vous remarquerez peut-être qu'il est chaud.

Si le son ou l'image se fige, si l'écran se vide ou si le téléviseur ne réagit pas à l'actionnement de ses touches ou de celles de la télécommande.

• Réinitialisez simplement le téléviseur en débranchant le cordon d'alimentation secteur pendant deux minutes, puis en le rebranchant.

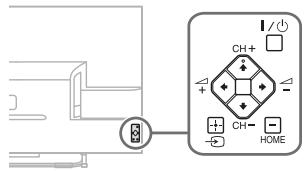

Les touches i/ch+/-, +/-, et HOME semblent introuvables sur le téléviseur.

• Reportez-vous à l'illustration ci-dessous pour connaître l'emplacement des touches sur le téléviseur.

Arrière du téléviseur

L'affichage LED est allumé.

• Si vous ne souhaitez pas allumer l'affichage LED, vous pouvez l'éteindre. Appuyez sur HOME, puis sélectionnez « Réglages » → « Paramètres système » → « Réglage général » → « Affichage LED » → « Non ». Vous pouvez également appuyer sur OPTIONS, puis sélectionner « Affichage LED » → « Non »

Norme

Type d'affichage

LCD (écran à cristaux liquides)

Norme de télévision

Analogue : Selon le pays/région sélectionné :

Numérique : DVB-T/DVB-C

DVB-T2*1

Satellite*1: DVB-S/DVB-S2

Norme Couleur/Vidéo

Numérique : Reportez-vous à l'i-Manual.

Canaux couverts

Analogue: UHF/VHF/câble, selon le pays/la région.

Numérique: UHF/VHF/câble, selon le pays/la région.

Satellite*1: Fréquence IF 950-2150 MHz

Sortie son

8 W + 8 W (KDL-50W68xA, KDL-50W65xA, KDL-42W654A, KDL-42W653A, KDL-42W651A, KDL-42W650A)

5 W + 5 W (KDL-42W656A, KDL-42W655A, KDL-32W65xA, KDL-32W60xA, KDL-24W60xA)

Prises d'entrée/sortingie

Cable d'antenne

Borne 75 ohms externe pour VHF/UHF

Antenne satellite*1

Connecteur femelle type-F IEC169-24, 75 ohms.

DiSEqC 1.0, LNB 13 V/18 V & 22 KHz tone, Diffusion par câble unique EN50494.

G→/AV1

Connecteur Péritel à 21 broches (norme CENELEC) comprenant entrée audio et vidéo, entrée RVB et sortie audio et vidéo TV.

COMPONENT IN

YPBPR (vidéo composante) 1080p (50, 60Hz), 1080i (50, 60Hz), 720p (50, 60Hz), 576p, 576i, 480p, 480i

Entrée audio (prises phono)

AV2

Entrée vidéo (fiche phono commune avec l'entrée Y)

HDMI IN 1,2 (KDL-50W68xA quintement)

Vidéo (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formats PC

Video (3D):

Paquet images 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Côte à côte 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Dessus-Dessous 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital

Audio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital

MHL (commun avec HDMI 2) (KDL-50W68xA uniqueness)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Video (3D):

Côte à côte 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Dessus-Dessous 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital

MHL (commun avec HDMI 2) (sauf KDL-50W68xA)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital

Prise optique numérique (PCM linéaire deux canaux, Dolby Digital)

• AUDIO OUT / Ω

Sortie audio (mini-prise stéréo)

Prise casque

Port USB (enregistrement HDD pris en charge)

Emplacement CAM (Module pour système de contrôle d'accès)

DC IN 19.5 V

Entrée de l'adaptateur

LAN

Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne sont pas garantis pour ce téléviseur.)

Autres

Accessoires fournis

Reportez-vous à « Contenu de la boîte » dans le Guide de démarrage rapide et le Guide d'installation du support de fixation murale.

Accessoires en option

Caméra Microphone : CMU-BR200/CMU-BR100

Adaptateur USB Internet Wireless LAN : UWA-BR100

Lunettes 3D passives: TDG-500P (KDL-50W68xA uniqueness)

Lunettes passives SimulView™: TDG-SV5P (KDL-50W68xA uniqueness)

Température d'utilisation

0°C - 40°C

Humidité d'utilisation

Alimentation et autres

Tension d'alimentation

19,5 V CC avec adaptateur secteur

Tension : entrée 220 V - 240 V CA, 50 Hz

Classe d'efficacité énergétique

KDL-50W68xA: A++

KDL-50W65xA: A++

KDL-42W65xA: A+

KDL-32W65xA: A

KDL-32W60xA: A

KDL-24W60xA: A

Taille d'écran (mesurée en diagonale) (Environ)

KDL-50W68xA: 125,7 cm / 50 pouces

KDL-50W65xA: 125,7 cm / 50 pouces

KDL-42W65xA: 106,7 cm / 42 pouces

KDL-32W65xA: 80,1 cm / 32 pouces

KDL-32W60xA: 80,0 cm / 32 pouces

KDL-24W60xA: 59,8 cm / 24 pouces

Consommation électrique

en mode « Domicile »/« Standard »

KDL-50W68xA: 51.0 W

KDL-50W65xA: 51,0 W

KDL-42W65xA: 50,0 W

KDL-32W65xA: 41,0 W

KDL-32W60xA: 41,0 W

KDL-24W60xA: 25,0 W

en mode « Point de vente »/« Intense »

KDL-50W68xA: 97 W

KDL-50W65xA: 97 W

KDL-42W65xA: 95 W

KDL-32W65xA: 78 W

KDL-32W60xA: 78 W

KDL-24W60xA: 56 W

Consommation électrique annuelle moyenne*2

KDL-50W68xA: 71 kWh

KDL-50W65xA: 71 kWh

KDL-42W65xA: 69 kWh

KDL-32W65xA: 57 kWh

KDL-32W60xA: 57 kWh

KDL-24W60xA: 35 kWh

Consommation électrique en veille*3

0,45 W (10 W en mode de mise à jour du logiciel/ EPG)

Résolution d'affichage

KDL-50W68xA, KDL-50/42/32W65xA:

1 920 points (horizontal) × 1080 lignes (vertical)

KDL-32W60xA, KDL-24W60xA:

1366 points (horizontal) × 768 lignes (vertical)

Dimensions (environ) (1× h× p)

avec support de table

KDL-50W68xA: 111,2×69,4×23,0 cm

KDL-50W65xA:111,2×69,4×23,0 cm

KDL-42W65xA: 95,4 × 59,5 × 19,7 cm

KDL-32W65xA: 72,5 × 46,5 × 19,7 cm

KDL-32W60xA: 72,1× 46,3× 19,7 cm

KDL-24W60xA: 54,5× 36,0× 14,4 cm

sans support de table

KDL-50W68xA: 111,2 × 66,1 × 7,7 cm

KDL-50W65xA: 111,2 × 66,1 × 7,7 cm

KDL-42W65xA: 95,4 × 56,8 × 6,9 cm

KDL-32W65xA: 72,5× 43,8× 6,9cm

KDL-32W60xA: 72,1 × 43,6 × 6,9 cm

KDL-24W60xA: 54,5 × 33,6 × 6,5 cm

Poids (environ)

avec support de table

KDL-50W68xA: 15,2 kg

KDL-50W65xA: 15,2 kg

KDL-42W65xA: 11,0 kg

KDL-32W65xA: 7,8 kg

KDL-32W60xA:7,7kg

KDL-24W60xA: 4,5 kg

sans support de table

KDL-50W68xA: 14,0 kg

KDL-50W65xA: 14,0 kg

KDL-42W65xA: 9,9 kg

KDL-32W65xA: 6,8 kg

KDL-32W60xA: 6,7 kg

KDL-24W60xA: 4,0 kg

^*1 Tous les téléviseurs ne bénéficient pas de la technologie DVB-T2 ou DVB-S/S2 et ne sont pas équipés d’une borne d’antenne satellite.

Consommation électrique par an, en considérant que le poste reste allumé 4 heures par jour pendant 365 jours. La consommation réelle dépendra du mode d'utilisation du téléviseur.

^*3 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.

• Les images et illustrations figurant dans le Guide de démarrage rapide, le Guide de référence et les Consignes de sécurité seront uniquement de référence et peuvent présenter des différences par rapport au produit réel.
• Dans le nom du modèle du téléviseur, « x » correspond au nombre associé à la ligne, à la couleur ou au standard de télévision.
• Ne retirez pas la fausse carte de l'emplacement CAM (Module pour système à contrôle d'accès) du téléviseur, sauf pour insérer une carte à puce adaptée au CAM.
• La disponibilité des accessoires en option varie en fonction du pays, de la région, du modèle de TV, du stock.
• La conception et les spécifications sont sujettes à modification sans préavis.

Satellite +1 : DVB-S/DVB-S2

Farb-/Videosystem

Umidité de fonctionnement UR 10% - 80% (sans condensation)

Cerinde de alimentare

Courant continu 19,5V avec adaptateur de c. a.

Valore nominale: Intrare 220 V - 240 V c. a., 50 Hz

Classe d'efficacité énergétique

KDL-50W68xA: A++

KDL-50W65xA: A++

KDL-42W65xA: A+

KDL-32W65xA: A

KDL-32W60xA: A

KDL-24W60xA: A

Pour obtenir les informations utiles concernant les produits Sony
