KÄYTTÖOHJE KDL-48W605B SONY

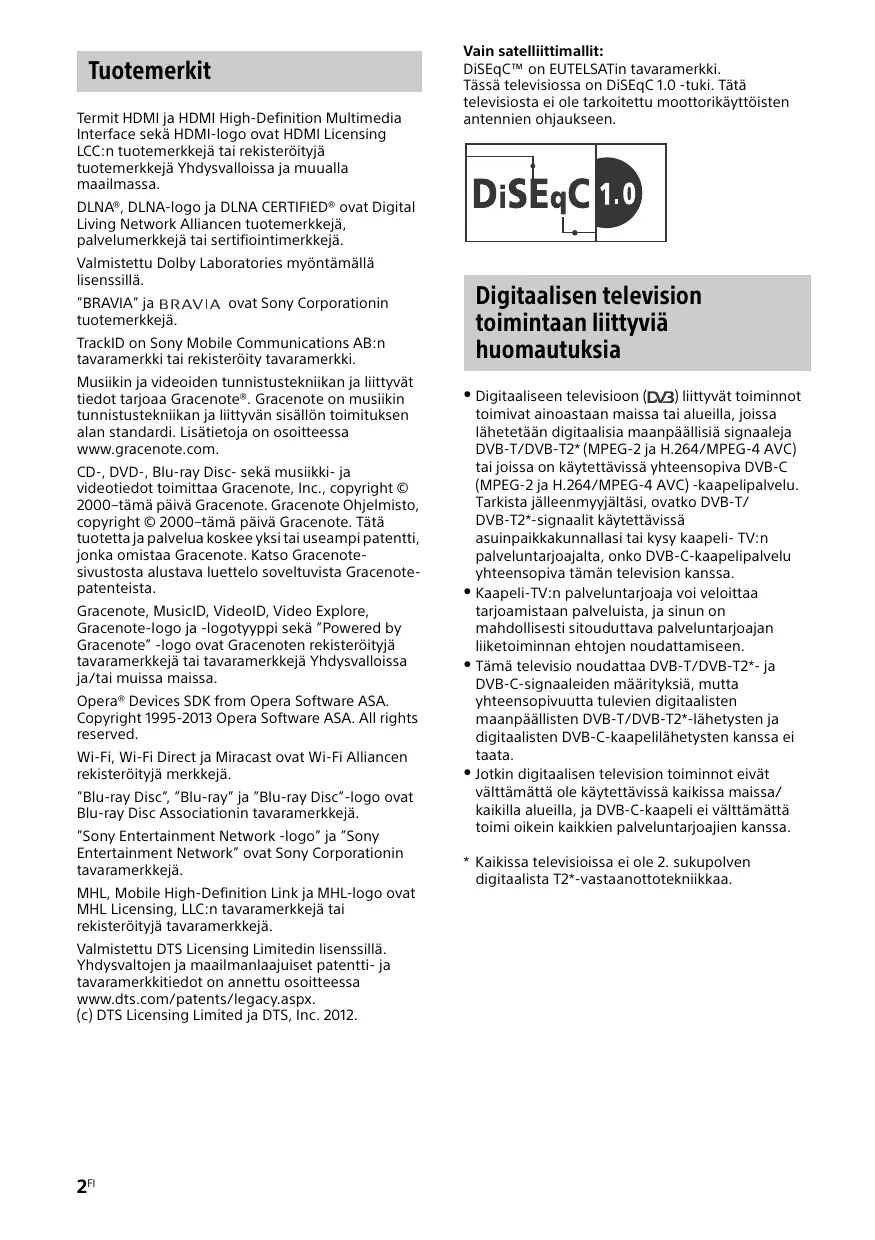

Termit HDMI ja HDMI High-Definition Multimedia Interface seksa HDMI-logo ovat HDMI Licensing LCC:n tuotemerkkejä tairekisteröityjä tuotemerkkejä Yhdysvalloissa ja muualla mailmassa.

DLNA, DLNA-logo ja DLNA CERTIFIED® ovat Digital Living Network Allianceu tuotemerkkeja, palvelumerkkeja tai tertifiointimerkkeja.

Valmistetu Dolby Laboratories myontämllä lisenssillä.

"BRAVIA" ja BRAVIA ovat Sony Corporation in tuotemerkkeja.

TrackID on Sony Mobile Communications AB:n tavaramerkki tai rekisteroity ravaramerkki.

Musikin ja videoiden tunnistusteknikan ja liittyvat tiedot tarjoaa Gracenote. Gracenote on musikin tunnistusteknikan ja liittyv an sisallon toimituksen alan standardi. Lisatietoja on osoitteessa www.gracenote.com.

CD-,DVD-,Blu-ray Disc- sekä musiikki- ja videotiedtoitmittaa Gracenote, Inc.,copyright © 2000-tamä paivä Gracenote. Gracenote Ohjelmisto, copyright © 2000-tamä paivä Gracenote. Tätä tuotetta ja palvelua koskee yksi tai useampi patentti, Jonka omistaa Gracenote. Katso Gracenotesivustosta alustava luettelo soveltuvista Gracenotepatenteista.

Gracenote, MusicID, VideoID, Video Explore, Gracenote-logo ja -logotyyppi sekä "Powered by Gracenote"-logo ovat Gracenoten reckisteröityjā tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

Wi-Fi, Wi-Fi Direct ja Miracast ovat Wi-Fi Alliancen
rekisteröityjä merkkejä.

"Blu-ray Disc", "Blu-ray" ja "Blu-ray Disc"-logo ovat Blu-ray Disc Associationin tavaramerkkeja.

"Sony Entertainment Network -logo" ja "Sony Entertainment Network" ovat Sony Corporation in tavaramerkkeja.

MHL, Mobile High-Definition Link ja MHL-logo ovat MHL Licensing, LLC:n tavaramerkkeja tai rekisteroiyya tavaramerkkeja.

Valmistettu DTS Licensing Limited in lisenssillä. Hydysvaltojen ja maailmanlaajuiset patenti- ja tavaramerkkitiedot on annettu osoitteessa www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited ja DTS, Inc. 2012.

Vain satellittimallit:

DiSEqCTM on EUTELSATin tavaramerkki.

Tässä televisioniosa on DiSeqC 1.0 -tuki. Tätä televisionista ei ole tarkoitettu moottorikäyttoisten antennien ohjauksen.

Digitalisen television toimintaan liittyviä huomautuksia

• Digitaliseen television (DVB) liittyvat toiminnot toimivat ainoastaan maisa tai alueilla, joissa lahetet aan digitalisa ana manpaallisi signaaleja DVB-T/DVB-T2* (MPEG-2 ja H.264/MPEG-4 AVC) tai joissa on kaytettavissy yhteensopiva DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) -kaepelipalvelu. Tarkista jalleenmyjaltasi, ovatko DVB-T/ DVB-T2*-signaalit kaytettavissa asuinpaikkakunnallasi tai ksy kaepeli-TV:n palveluntarjoajalta, onko DVB-C-kaepelipalvelu yhteensopiva t'am television kanssa.
  Kaapeli-TV:n palveluntarjoaja voi veloittaa tarjoamistaan palveluista, ja sinun on mahdollisesti sitouduttava palveluntarjoajan likitoiminnan ehtojen noudattamiseen.
  Tämä teilevisio noudattaa DVB-T/DVB-T2*- ja DVB-C-signaaleiden märityksi, mutta yhteensopivuutta tulevien digitaalisten maanpäällisten DVB-T/DVB-T2*-lähetysten ja digitaalisten DVB-C-kaapelilahetysten kanssa e i taata.
• Jotkin digitaalisen television toiminnott eivat välttamatta ole käytettavissa kaikissa maissaa kaikilla alueilla,ja DVB-C-kaapeli e välttamatttoimi oikein kaikkien palveletunarjoajen kanssa.
• Kaikissa televisioissa ei ole 2. sukupolven digitaalista T2*-vastaanottotekniikkaa.

Vianetsintä

Kun valaistuksen LED vilkkuu punaisena, laske kuinka monta kerta se valahtaa (3 sekunnin valein).

Katkaise television virta television / - painikkeella, irrota virtajoho ta ilmoita jalleenmyyjalle tai Sony-huoltokesukkseen merkkivalon vilkumistiheys (valahdysten maara).

Jos valaistuksen LED ei vilku, tarkista alla olevissa taulukoissa mainitut kohdat.

Katso myös i-Manual-oppaan kohta "Vianmäritys". Jos ongelma ei poistu, toimita tevisio huoltoon valtuutettuun huoltoliikkeeseen.

Kuva ei näy (ruutu on pimeänä) eikä äntä kuulu.

• Tarkista antenni-/kaapelikytkenta.
• Kytke television verkkovirtaan ja paina television tai kaukosätimen /ü-painiketta.

Joitakin ohjelmia ei voi virittä.

• Tarkista antenni tai lautanen.

Vain satellittimallit:

• Satelliittkaapelissa voi olla oikosulku tai kaelpiissa voi olla yhteysongelmia. Tarkista kaepeli ja yhteys, ja sommuta sitten tevisio virtakytkimestä ja kytke se takaisin pälle.
• Antamasi taajuus voi olla alan ulkopuolella. Kysy tietoja satelliittilahetyhtiöltä.

Kaapelitelevisiopalveluja (ohjelmia) ei lóydy.

• Tarkista kaapelilitäntä tai viritysasetukset.
• Kokeile suorittaa "Automaattivirits" valitsemalla "Antenni" valinnan "Kaapeli" sijasta.

Kaukosaadin ei toimi.

Vaihda paristot.
- Televisio saattaa olla SYNC-tilassa.
Paina television ohjaamiseksi SYNC MENU, valitse "TV-ohjaus" ja valitse sitten "Home (valikko)" tai "Vaihtoehdot".

"Katselunesto"-salasana on unohtunut.

• Syöta PIN-koodiksi 9999. (Televisio hyväksyy aina oletusarvoisen PIN-koodin 9999.)

Television kehys lämpenee.

• Kun telesio on paallä pitkaan, sen kehys lampenee.
  Kadella koskettaessa se voit suntua kuumalta.

Pysähtnyt äni tai kuva, tyhjä näytö tai telesio ei reagoi television tai kaukosaatimen painikkeisiin.

Suorita yksinkertainen television asetusten palautus irrottamalla virtajoho t kahdeksi minuutiki ja liitä se tämän jälkeen takaisin pistorasiaan.

I/0,CH+/-,4+/-,4/4/4/4/4,-,4-ja HOME-painikkeita ei lodytelevisiosta.

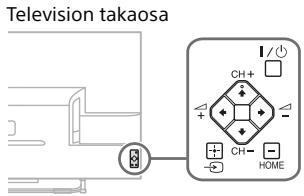

• Katso painikkeiden sijainti tevisiossa alla olevasta kuvasta.

Valaistuksen LED syttyy.

• Jos et halua sytyttaa valiaistuksen LED-valoa, se voidaan sammuttaa. Paina HOME ja valitse sitten "Asetukset" "Järjestelmäasetukset" "Yleiset asetukset" "Valiaistuksen LED" "Pois". Voit myos painaa OPTIONS ja valita sitten "Valiaistuksen LED" "Pois".

Tekniset tiedot

Järestelmä

Näytöpaneeli

LCD-paneeli (nestekidenaytto)

TV-järestelmä

Analoginen: maa/alue-valinnasta riippuen:

B/G/H, D/K, L, I, M

Digitalinen: DVB-T/DVB-C

DVB-T2*

Satellitti*1: DVB-S/DVB-S2

Väri-/kuvajärestelma

Analoginen: PAL, SECAM, NTSC3.58, NTSC4.43

Digitalinen: Katso i-Manual-opas.

Kanavien nakyvyysalue

Analoginen: UHF/VHF/kaapeli, valitusta maasta/ alueesta riippuen.

Digitaalinen: UHF/VHF/kaapeli, valitusta maasta/ alueesta riippuen.

Satelliitti*1:IF-taajuus 950-2150 MHz

Aanentoisto

8 W + 8 W (KDL-50W68xA, KDL-50W65xA, KDL-42W654A, KDL-42W653A, KDL-42W651A, KDL-42W650A)

5 W + 5 W (KDL-42W656A, KDL-42W655A, KDL-32W65xA, KDL-32W60xA, KDL-24W60xA)

Tulo-/lähtöliitännät

Antennijohto

75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle

Satellittiantenni*1

Naaraspuolinen F-tyypin liitin IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 KHz ohjaus, Yhden kaepelin jakelu EN50494.

AV1

21-nastainen Scart-liitin (CENELEC-standardi), sisältaa audio-/videotulon, RGB-tulon ja television audio-/videolähdön.

COMPONENT IN

YPBPR (komponenttivideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Audiotulo (RCA-liitannat)

AV2

Videotulo (tavallinen RCA-liiäntä Y-tulolla)

HDMI IN 1, 2 (vain KDL-50W68xA)

Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-muodot

Video (3D):

Frame Packing -tila 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Audio: kaksikanavainen lineaarinen PCM: 32, 44,1 ja 48kHz 16, 20 ja 24 bittiä, Dolby Digital

ARC (Audio Return Channel) (vain HDMI IN 1)

HDMI IN 1, 2 (paitsi KDL-50W68xA)

Video: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-muodot

Audio: kaksikanavainen linearinen PCM: 32, 44,1 ja 48kHz 16, 20 ja 24 bittiä, Dolby Digital

ARC (Audio Return Channel) (vain HDMI IN 1)

MHL (yhteinen HDMI 2 -liitannan kanssa) (vain KDL-50W68xA)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Video (3D):

Side-by-Side -tila 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Over-Under -tila 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: kaksikanavainen lineaarinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby Digital

MHL (yhteinen HDMI 2 -liitannan kanssa) (paitsi KDL-50W68xA)

Video: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio: kaksikanavainen lineaarinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby Digital

Optinen digitaalilitäntä (kaksikanavainen linearinen PCM, Dolby Digital)

AUDIO OUT/

Audiolahti (stereominilitanta)

Kuulokeliitäntä

USB-liiäntä (tuki kiintolevtyallennukselle)

1

Maksu-TV-moduulin (CAM) paikka

一 一 一 一 一 一 一 一 一 DCIN19.5V

Verkkolaitteen tuloliitanta

LAN

10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi valhdella verkon käytömpäristön mukaan. 10BASE-T/100BASE-TX-tiedonsirtonopeutta ja laatua ei taata tassā televisionssa.)

Muita tietoja

Vakiovarusteet

Katso kohta "Laatikon sisalto" pikaoppaasta ja seinäasennuskiinnittimen asennusoppaasta.

Lisavarusteet

Kamera- ja mikrofoniyksikkö: CMU-BR200/ CMU-BR100

Langaton USB LAN liitin: UWA-BR100

Passiviset 3D-lasit: TDG-500P (vain KDL-50W68xA)

Virta ja muut

Käytöjannite

19,5 V DC verkkolaitteella

Nimellisaro: käytöjannite 220 V - 240 V AC, 50 Hz

Energiatehokkuusluokka

KDL-50W68xA: A++

KDL-50W65xA:A++

KDL-42W65xA: A+

KDL-32W65xA: A

KDL-32W60xA: A

KDL-24W60xA: A

Nayton koko (halkaisija) (noin)

KDL-50W68xA: 125,7 cm / 50 tuumaa

KDL-50W65xA: 125,7 cm / 50 tuumaa

KDL-42W65xA: 106,7 cm / 42 tuumaa

KDL-32W65xA: 80,1 cm / 32 tuumaa

KDL-32W60xA: 80,0 cm / 32 tuumaa

KDL-24W60xA:59,8cm/24 tuumaa

Virrankulutus

"Koti"/"Vakio"-tilassa

KDL-50W68xA: 51,0 W

KDL-50W65xA: 51,0 W

KDL-42W65xA: 50,0 W

KDL-32W65xA:41,0 W

KDL-32W60xA:41,0 W

KDL-24W60xA: 25,0 W

"Myymälä"/"Kirkas"-tilassa

KDL-50W68xA: 97 W

KDL-50W65xA: 97 W

KDL-42W65xA: 95 W

KDL-32W65xA:78 W

KDL-32W60xA:78 W

KDL-24W60xA:56 W

Keskimärainen vuotuinen energiankulutus*2

KDL-50W68xA:71kWh

KDL-50W65xA: 71 kWh

KDL-42W65xA: 69 kWh

KDL-32W65xA: 57 kWh

KDL-32W60xA:57kWh

KDL-24W60xA:35kWh

Virrankulutus valmiustilassa*3

0,45 W (10 W ohjelmiston / elektronisen ohjelmaoppaan paivitystilassa)

Näytö erottelutarkkuus

KDL-50W68xA, KDL-50/42/32W65xA:

1920 pistettä (vaaka) × 1080 viivaa (pysty)

KDL-32W60xA, KDL-24W60xA:

1 366 pistettä (vaaka) × 768 viivaa (pysty)

Mitat (noin) (1 × k × s)

pöytäjalustan kanssa

KDL-50W68xA: 111,2× 69,4× 23,0 cm

KDL-50W65xA:111,2×69,4×23,0 cm

KDL-42W65xA: 95,4× 59,5× 19,7 cm

KDL-32W65xA: 72,5× 46,5× 19,7 cm

KDL-32W60xA: 72,1× 46,3× 19,7 cm

KDL-24W60xA: 54,5× 36,0× 14,4cm

ilman poytajustaa

KDL-50W68xA:111,2×66,1×7,7 cm

KDL-50W65xA:111,2×66,1×7,7cm

KDL-42W65xA: 95,4 × 56,8 × 6,9 cm

KDL-32W65xA: 72,5× 43,8× 6,9cm

KDL-32W60xA: 72,1 × 43,6 × 6,9 cm

KDL-24W60xA: 54,5× 33,6× 6,5cm

Paino (noin)

pöytäjalustan kanssa

KDL-50W68xA:15,2 kg

KDL-50W65xA:15,2 kg

KDL-42W65xA: 11,0 kg

KDL-32W65xA:7,8kg

KDL-32W60xA: 7,7 kg

KDL-24W60xA: 4,5 kg

ilman poytajustaa

KDL-50W68xA: 14,0 kg

KDL-50W65xA: 14,0 kg

KDL-42W65xA:9,9 kg

KDL-32W65xA: 6,8 kg

KDL-32W60xA: 6,7 kg

KDL-24W60xA: 4,0 kg

^1 Kaikissa tevisioissa ei ole DVB-T2- tai DVB-S/ S2-teknologiaa tai satellittiantennilitintä.
2 Vuosittainen virrankulutus, joka perustuu television 4 tunnin paivittäseen käytöän 365 paivänä vuodessa. Todellinen energiankulutus rilppuu siita, miten teilevisiö käytetän.
*3 Mainittu valmiustilan virrankulutus on voimassa sen jälken, kun tevisio on suorittanut vättamattömt sisäiset toimenpitee.

#

• Pikaoppaassa, Viiteoppaassa ja Turvallisuosojeissa kayetyt kuvat ja piirrokset ovat hojeellisia ja voivat poiketa kyseisen tuotteen ukonäosta.
• Mallin nimessa oleva merkinta "x" vastaa television raketeene seen, variin tai järestelmaan liyyvää yhta numeroa.
• Älä poista valekorttia television maksu-TVmoduulin (CAM) paikasta paitsi silloin, kun sihen asetetaan älykortti.
• Lisavarusteiden saatavuus riippuu maasta/ alueesta/television mallista/varastotilanteesta.
  Rakennetta ja teknisä tietoja saatetaan muuttaa siitta erikseen ilmoittamatta.
