Type de produit	Alimentation pour ordinateur
Marque	SILVERSTONE
Modèle	STRIDER ESSENTIAL ST50F-ES230
Puissance nominale	500 W
Facteur de forme	ATX
Dimensions (L x P x H)	150 mm x 140 mm x 86 mm
Poids	Environ 1,8 kg
Tension d'entrée	115 V / 230 V sélectionnable (modèle non PFC)
Connecteur principal	ATX 24 broches (compatible 20 broches)
Connecteur CPU	EPS 8 broches (détachable en 4+4 broches)
Connecteurs PCIe	1x PCIe 6 broches, 1x PCIe 8 broches
Connecteurs SATA	4 connecteurs SATA
Connecteurs périphériques	3 connecteurs Molex 4 broches
Connecteur disquette	1 connecteur 4 broches
Ventilateur	120 mm
Sécurité	Protections contre les surtensions, surintensités et courts-circuits
Entretien	Nettoyer régulièrement les grilles d'aération avec un chiffon sec
Réparabilité	Ne pas ouvrir le bloc ; garantie nulle en cas d'ouverture
Pièces détachées	Câble d'alimentation secteur fourni, câbles modulaires non disponibles
Utilisation prévue	Intérieur uniquement

FOIRE AUX QUESTIONS - STRIDER ESSENTIAL ST50F-ES230 SILVERSTONE

Comment installer correctement l'alimentation STRIDER ESSENTIAL ST50F-ES230 ?

Avant toute installation, assurez-vous que l'alimentation est débranchée du secteur. Branchez d'abord le connecteur ATX 24 broches sur la carte mère, puis le connecteur CPU 8 broches. Fixez l'alimentation dans le boîtier, puis connectez les câbles PCIe, SATA et périphériques selon vos besoins. Refermez le boîtier et branchez le câble d'alimentation secteur. Mettez l'interrupteur sur 'I' pour allumer.

Quels connecteurs sont fournis avec ce modèle ?

Le STRIDER ESSENTIAL ST50F-ES230 est livré avec un connecteur principal ATX 24 broches, un connecteur CPU EPS 8 broches (détachable en 4+4), un connecteur PCIe 6 broches, un connecteur PCIe 8 broches, plusieurs connecteurs SATA, Molex et un connecteur pour disquette. Les câbles sont fixes (non modulaires).

Comment sélectionner la bonne tension d'entrée (115V ou 230V) ?

Ce modèle ne dispose pas de PFC automatique. Utilisez le petit interrupteur rouge à l'arrière de l'alimentation pour choisir la tension correspondant à votre pays : 115V pour les États-Unis, le Japon, etc. ; 230V pour l'Europe, l'Asie, etc. Assurez-vous que la tension est correcte avant de brancher l'alimentation sous peine d'endommager le matériel.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez d'abord que l'interrupteur à l'arrière est sur 'I'. Assurez-vous que le câble d'alimentation secteur est bien branché et que la prise murale fonctionne. Vérifiez que le sélecteur de tension est sur la bonne position. Si le problème persiste, débranchez tout, attendez 5 minutes, puis rebranchez et réessayez. En cas d'échec, contactez le support.

Puis-je utiliser cette alimentation avec une carte graphique puissante ?

Le ST50F-ES230 offre 500W et dispose de deux connecteurs PCIe (6 et 8 broches). Il peut alimenter des cartes graphiques milieu de gamme. Pour les cartes très gourmandes (ex. RTX 3080), une alimentation de 650W ou plus est recommandée. Vérifiez la puissance requise par votre carte.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation du secteur. Utilisez un chiffon sec et doux pour essuyer les grilles et le boîtier. N'utilisez jamais de liquide ou d'aérosol. Pour un nettoyage en profondeur, vous pouvez utiliser un compresseur d'air doux. Ne jamais ouvrir le bloc.

Que couvre la garantie de SilverStone ?

La garantie couvre les défauts de fabrication pendant la période légale. Les dommages causés par une utilisation inappropriée, une ouverture du bloc, une modification, ou des catastrophes naturelles ne sont pas couverts. Conservez la facture et les autocollants de garantie intacts.

Cette alimentation est-elle compatible avec les cartes mères ATX et BTX ?

Oui, le connecteur ATX 24 broches est compatible avec les cartes mères ATX, BTX, ainsi qu'avec les anciennes cartes 20 broches (les 4 broches supplémentaires se replient). Le connecteur CPU 8 broches est adapté aux cartes mères modernes.

Puis-je connecter des ventilateurs supplémentaires à cette alimentation ?

Oui, utilisez les connecteurs Molex 4 broches (périphériques) pour alimenter des ventilateurs. Notez que la puissance maximale est de 500W, donc ne dépassez pas la charge totale recommandée.

Comment remplacer l'alimentation dans un PC existant ?

Mettez le PC hors tension, basculez l'interrupteur sur 'O', débranchez le câble secteur. Déconnectez tous les câbles de l'ancienne alimentation (carte mère, CPU, GPU, disques). Retirez l'ancienne alimentation, installez la nouvelle en suivant les étapes d'installation, puis reconnectez les câbles. Vérifiez que tout est bien branché avant de remettre sous tension.

MODE D'EMPLOI STRIDER ESSENTIAL ST50F-ES230 SILVERSTONE

BLACK GND CETTIN DQO

GREEN PSO BLACK GND

BLACK GND BLACK GND

BLACK GND

N/C

RED +5V

REL RES

RED + 5V BLACK GND

ORANGE +3.3V

ORANGE +3.3V

BLACK GND PED +5V

RED +5V BLACK GND

BENOR ONE RED +5V

BLACK GND

GREY PS-ON BURPLE 5Vct

YELLOW+12V

TLELOW +12v

ORANGE +3.3V

BLUE -12V 10V ON

BLACK GND SCREEN: POC

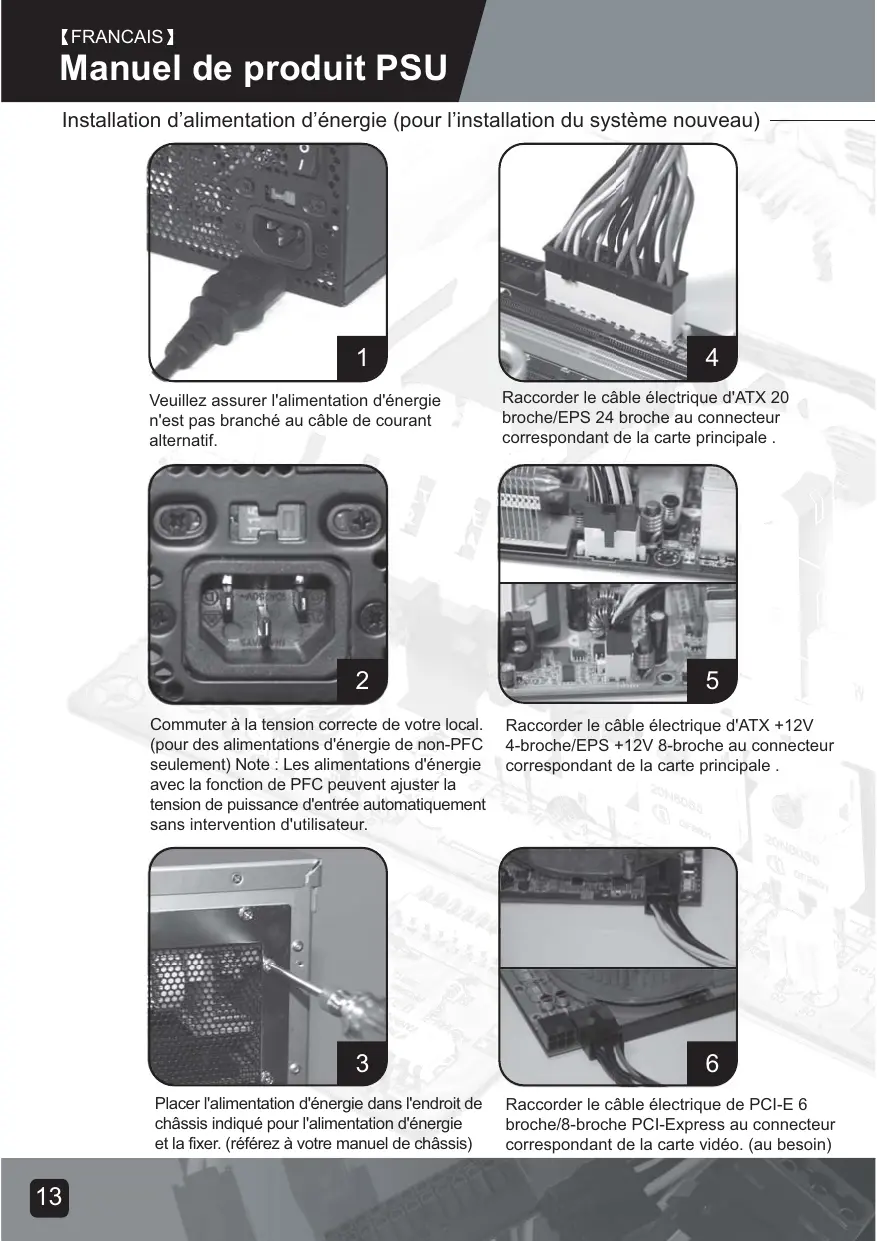

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer que l'alimentation d'énergie n'est pas branchée au cable de courant alternatif.

Raccorder le cable électrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale.

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

Placer l'alimentation d'énergie dans l'endroit de chassinis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de chassinis)

Raccorder le câble électrique de PCI-E 6 broches/8-broches PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation de l'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit cable électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder les câbles électriques périphériques de 4 broches aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C. C +12V).

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si l'utilisation de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention: L'alimentation d'énergie est en Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer que le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouvertures de l'alimentation d'énergie.
4. Le câble à C. A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C. A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif est raccordé à l'alimentation d'énergie.
3. Veuillez s'assurer que le mode « l » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

ATTENTION : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'eps de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel.

Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

Connecteur de puissance pci-e 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

Connecteur de puissance pci-e 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecteur d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages aux composants du produit resulting du produit défectueux sont couverts sous la garantie.

Les dommages résultant dans les conditions suivantes seront réparés ou remplacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fournies dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démonté, modifié, ou fixé. Composants non démontés ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

Les dommages résultant de conditions autres que ceux énumérés ci-dessus ne sont pas couverts sous la garantie.
