Тип продукта	Блок питания для компьютера
Бренд	SILVERSTONE
Модель	STRIDER ESSENTIAL ST50F-ES230
Номинальная мощность	500 Вт
Форм-фактор	ATX
Размеры (Ш x Г x В)	150 мм x 140 мм x 86 мм
Вес	Около 1,8 кг
Входное напряжение	115 В / 230 В, выбираемое (модель без PFC)
Основной разъем	ATX 24 контакта (совместим с 20 контактами)
Разъем CPU	EPS 8 контактов (разделяемый на 4+4 контакта)
Разъемы PCIe	1x PCIe 6 контактов, 1x PCIe 8 контактов
Разъемы SATA	4 разъема SATA
Разъемы периферии	3 разъема Molex 4 контакта
Разъем для дисковода	1 разъем 4 контакта
Вентилятор	120 мм
Безопасность	Защита от перенапряжения, перегрузки по току и короткого замыкания
Обслуживание	Регулярно очищайте вентиляционные решетки сухой тканью
Ремонтопригодность	Не вскрывайте блок; гарантия аннулируется при вскрытии
Запасные части	Кабель питания в комплекте, модульные кабели недоступны
Предусмотренное использование	Только внутри помещений

Часто задаваемые вопросы - STRIDER ESSENTIAL ST50F-ES230 SILVERSTONE

Как правильно установить блок питания STRIDER ESSENTIAL ST50F-ES230?

Перед установкой убедитесь, что блок питания отключен от сети. Сначала подключите разъем ATX 24 контакта к материнской плате, затем разъем CPU 8 контактов. Закрепите блок питания в корпусе, затем подключите кабели PCIe, SATA и периферии по мере необходимости. Закройте корпус и подключите кабель питания. Переведите переключатель в положение 'I' для включения.

Какие разъемы входят в комплект этой модели?

STRIDER ESSENTIAL ST50F-ES230 поставляется с основным разъемом ATX 24 контакта, разъемом CPU EPS 8 контактов (разделяемым на 4+4), разъемом PCIe 6 контактов, разъемом PCIe 8 контактов, несколькими разъемами SATA, Molex и разъемом для дисковода. Кабели фиксированные (немодульные).

Как выбрать правильное входное напряжение (115 В или 230 В)?

Эта модель не имеет автоматического PFC. Используйте маленький красный переключатель на задней панели блока питания, чтобы выбрать напряжение, соответствующее вашей стране: 115 В для США, Японии и т.д.; 230 В для Европы, Азии и т.д. Убедитесь, что напряжение выбрано правильно перед подключением, иначе можно повредить оборудование.

Что делать, если блок питания не включается?

Сначала проверьте, что переключатель на задней панели установлен в положение 'I'. Убедитесь, что кабель питания подключен и розетка работает. Проверьте, что селектор напряжения установлен в правильное положение. Если проблема не исчезнет, отключите все, подождите 5 минут, затем снова подключите и попробуйте. Если не получается, обратитесь в службу поддержки.

Можно ли использовать этот блок питания с мощной видеокартой?

ST50F-ES230 обеспечивает 500 Вт и имеет два разъема PCIe (6 и 8 контактов). Он может питать видеокарты среднего класса. Для очень мощных карт (например, RTX 3080) рекомендуется блок питания мощностью 650 Вт или более. Проверьте требуемую мощность вашей карты.

Как чистить блок питания?

Отключите блок питания от сети. Используйте сухую мягкую ткань для протирки решеток и корпуса. Никогда не используйте жидкость или аэрозоль. Для глубокой очистки можно использовать мягкий компрессор воздуха. Никогда не вскрывайте блок.

Что покрывает гарантия SilverStone?

Гарантия покрывает производственные дефекты в течение установленного законом срока. Повреждения, вызванные неправильным использованием, вскрытием блока, модификацией или стихийными бедствиями, не покрываются. Сохраняйте чек и гарантийные наклейки в целости.

Совместим ли этот блок питания с материнскими платами ATX и BTX?

Да, разъем ATX 24 контакта совместим с материнскими платами ATX, BTX, а также со старыми платами на 20 контактов (дополнительные 4 контакта отгибаются). Разъем CPU 8 контактов подходит для современных материнских плат.

Могу ли я подключить дополнительные вентиляторы к этому блоку питания?

Да, используйте разъемы Molex 4 контакта (периферийные) для питания вентиляторов. Обратите внимание, что максимальная мощность составляет 500 Вт, поэтому не превышайте рекомендуемую общую нагрузку.

Как заменить блок питания в существующем ПК?

Выключите ПК, переведите переключатель в положение 'O', отключите кабель питания. Отсоедините все кабели от старого блока питания (материнская плата, CPU, GPU, диски). Извлеките старый блок питания, установите новый, следуя инструкциям по установке, затем снова подключите кабели. Убедитесь, что все подключено правильно, прежде чем включать питание.

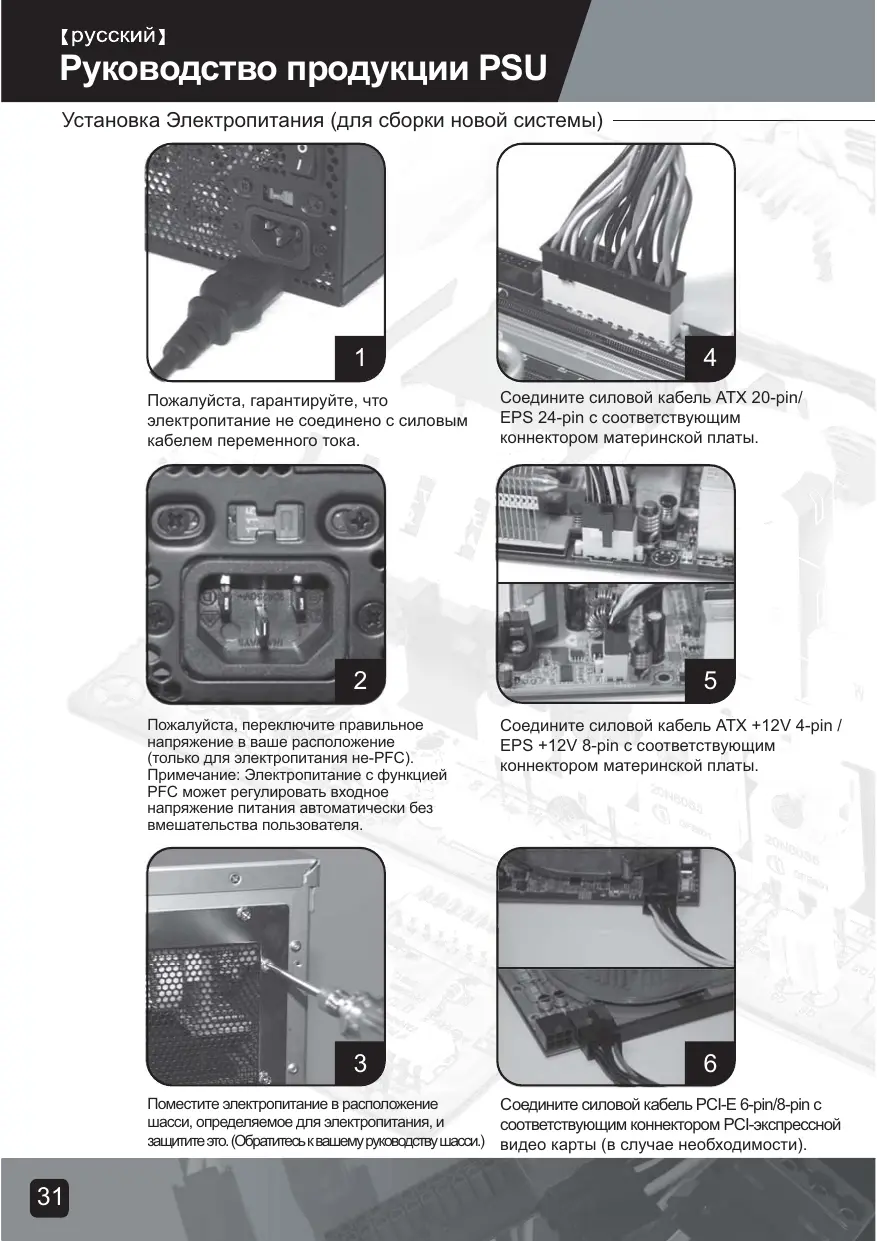

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ STRIDER ESSENTIAL ST50F-ES230 SILVERSTONE

Повторно установпг Кршку wassси, n 3ацntte erо. (Образнтесь k yctahOBke wassси.)

CoeHHnHTe 4-pin nepuΦepnHbIe cInOBbIe Ka6eIc BENTnJIaTOpAMN, INCNoJIb3yUOIMN nepuΦepnHbIe KOHNHeKToPbI (BnD DC +12V).

CoeHHnHTe cnIIOBoi Ka6eJIb nepemEHNO ToKa C3JIeKTPoNtAHmE.

(Пресержно: He Испльзу Te rHe3do yДиненя, ecn Испльзованe rHe3da yДиненя Heo6xOДmo, n36eRHTe

ПодержиBaetпocлeДию MaTeриHcKуIЯ ATX/BTX PC

Подерхивает Материнскyo плату ATX PC

BLACK GND

BLACK GND

BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

YELLOW+12V

YELLOW+12V

ДИСКА ИЛКOMБИНРОВАнные усторicitва

UHyp ppeo6pa3OBAHn

KOMNKeTe 8-ItbIpbKOBOrO coeINHITeTg EPS, UTo6 npeo6pa3OBaTb 4-ItbIpbKOBbl coeINHITeTb

Пре dioctepexeHne:
