Introduction Préface Félicitations pour votre achat du mixer Cortex MIX-R1U. Nous sommes certains que cette nouvelle génération de produits Cortex ne va pas seulement vous rendre la vie plus simple, mais qu’elle va également vous permettre de profiter des toutes dernières avancées technologiques présentes dans ces appareils. Avec un entretien régulier, le mixer MIX-R1U vous apportera fiabilité et performance durant de nombreuses années. les appareils Cortex sont couverts par une garantie durant 1 an. Conseils pour la première utilisation Assurez vous d’être en possession des accessoires listés ci-dessous et livrés avec le MIX-R1U: Préservez Votre Capital Auditif ! Cher utilisateur: L’acquisition d’un appareil audio de haute qualité comme celui que vous venez d’acheter, ne constitue que la première étape dans votre démarche de plaisir musical. Il est temps à présent de considérer comment obtenir encore plus de satisfaction en utilisant cet appareil. Ce fabricant et l’ Electronic Industries Association’s Consumer Electronics Group sont désireux de faire le maximum pour votre plaisir, mais aussi afin de sauvegarder vos oreilles. L’important est d’avoir un son de bonne qualité, sans distorsion et surtout sans affecter votre sensibilité auditive. Votre système auditif est capable de s’adapter à des sons de plus en plus fort, après quelques temps d’accommodation, un son pourtant très fort et dangereux pour vos oreilles vous paraitra d’un niveau normal. Afin de vous préservez de ce danger, il est important de régler un niveau sonore maximum avant que vos oreilles ne s’habituent. Etablir un niveau sonore maximum: - Commencer par un réglage de niveau audible très bas. - Augmenter doucement et régulièrement le niveau jusqu’à obtenir une audition parfaite, claire et sans distorsion. Une fois ce réglage effectué : - Le réglage de niveau qui vient d’être effectué, est un réglage maximum qu’il ne faudra pas dépasser. Ne plus toucher à ce réglage. Il est important de prendre le temps d’effectuer ce réglage. il contribuera à éviter des pertes auditives partielles ou totales. Plus que tout, nous voulons préserver votre capital auditif. Utilisez convenablement votre appareil afin que celui-ci vous offre un maximum de plaisir pour une très longue durée. Sachez que l’excès de bruit peut entrainer des séquelles irréversibles qui ne sont décelables que lorsqu’il est déjà trop tard. Ce fabricant et l’Electronic Industries Association’s Consumer Electronics Group vous recommandent de ne pas avoir d’expositions prolongées & répétées aux bruits excessifs. Voici quelques niveaux sonores qui vous aideront à vous protéger: Echelle du bruit au quotidien (En dB) 30 Bibliothèque 40 Bruit de spectateurs au cinéma 50 Restaurant tranquille 60 Conversation normale 70 Aspirateur, sèche cheveux, restaurant bruyant 80 Bruit de rue trafic important, aboiement d’un chien

LES BRUITS SUIVANTS PEUVENT ETRE DANGEREUX

LORS D’UNE EXPOSITION CONSTANTE; 90 Métro, moto, circulation de camions 100 Camion poubelle, marteau piqueur 120 Concert de rock (En étant placé devant les enceintes). Seuil de douleur 140 Réacteur d’avion à quelques mètres 180 Rocket Launch pad Informations gracieusement fournies par la Fondation pour la Recherche sur la Surdité (Deafness Research Foundation).

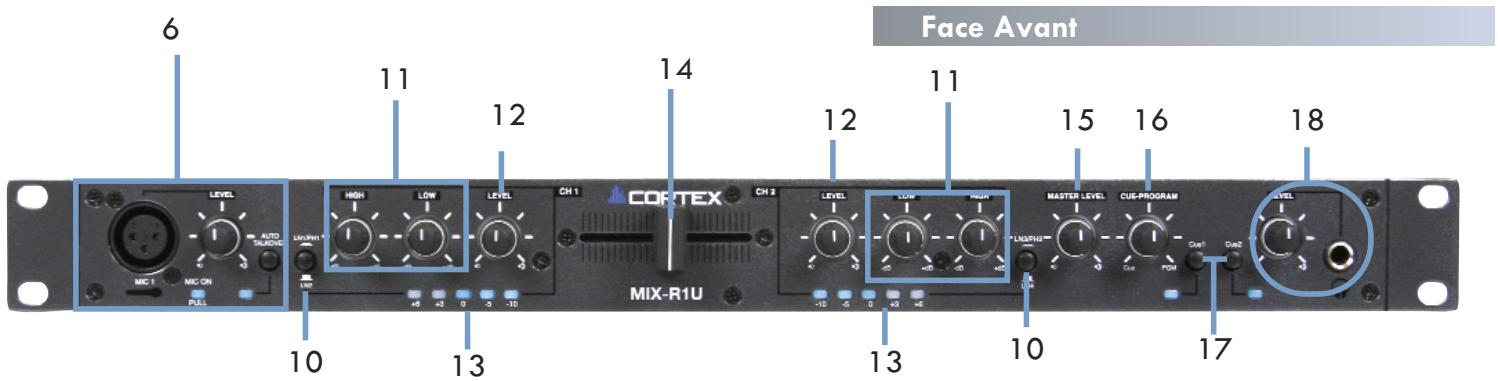

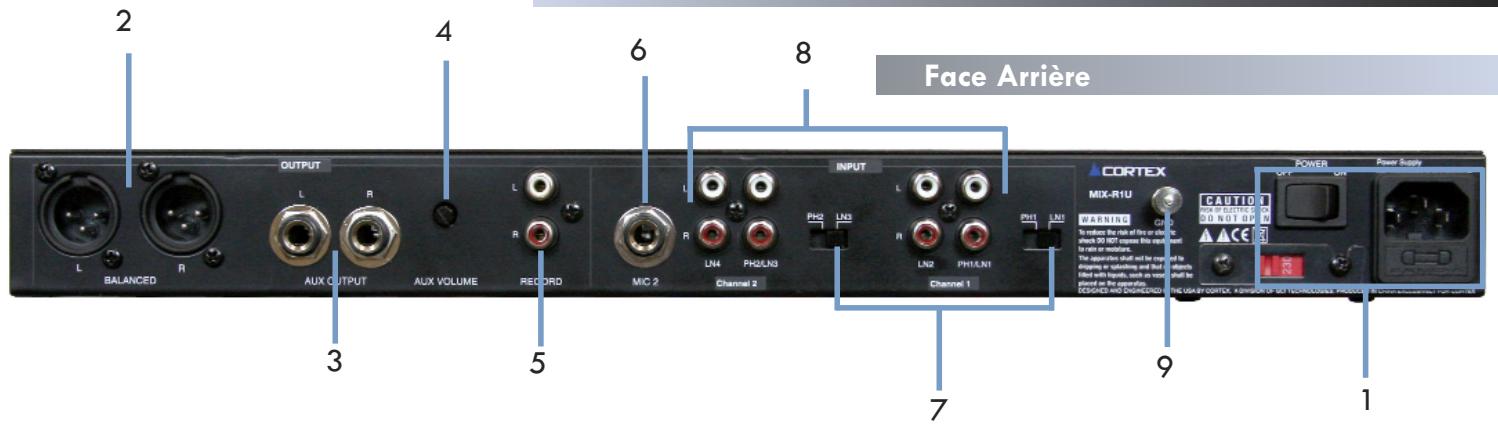

Guide d’Installation FrontAvant & Rear& Panels Faces Arrière

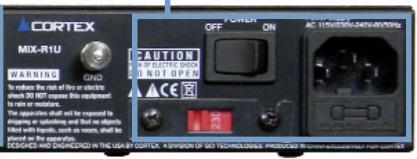

1. ALIMENTATION & MISE SOUS TENSION

Le mixer MIX-R1U est livré avec un cordon d’alimentation 2P + T. L’appareil intègre en outre une alimentation à découpage permettant une commutation automatique sur la tension en vigueur dans le pays d’utilisation. Après avoir effectué le branchement du cordon d’alimentation, vous pouvez allumer l’appareil en appuyant sur le touche ON.

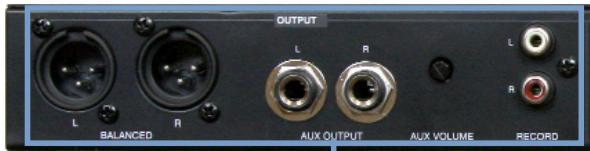

2. SORTIE MASTER XLR GAUCHE/DROITE (SYMETRIQUE)

Le mixer MIX-R1U est équipé d’une sortie principale symétrique équipée d’embases XLR.

7. COMMUTATEURS PHONO/LIGNE

Le mixer MIX-R1U possède 2 COMMUTATEURS PHONO/LIGNE (PH/LN) RCA. Ceux-ci sont situés en face arrière de l’appareil à proximité des embases RCA des voies 1 & 2. Ils vous permettent de choisir entre un niveau PHONO (Platine vinyle) & un niveau LIGNE (MP3, CD, K7...). En position PHONO (PH), vous devez utiliser une platine vinyle équipée d’une cellule magnétique et connecter le cordon de masse à la borne prévue à cet effet (Voir BRANCHEMENT DE LA MASSE/GROUNDING SCREW). Dans le cas contraire vous entendrez un ronflement permanent. En position LIGNE (LN), vous pouvez connecter toute source de niveau ligne: MP3, CD, K7...).

3. SORTIE AUXILIAIRE (AUX) JACK 6.35mm (ASYMETRIQUE)

Le mixer MIX-R1U est équipé d’une seconde sortie principale asymétrique équipée d’embases Jack 6.35mm.

4. CONTROLE DU VOLUME DE LA SORTIE AUXILIAIRE

Ce mini potentiomètre située en face arrière permet un contrôle du réglage de niveau de cette sortie.

8. CONNECTIQUE DE VOIES

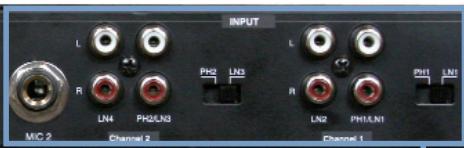

Vous pouvez maintenant relier vos différents appareils aux entrées RCA appropriées.

5. RECORD (ENREGISTREMENT) - Cette sortie permet d’enregistrer le signal audio de la sortie Master.

9. BRANCHEMENT DE LA MASSE (GROUNDING SCREW)

Lors de tout branchement de platine vinyle sur votre mixer CORTEX MIXR1U, vous devez impérativement relier la masse de la platine à celle du mixer par l’intermédiaire de la borne de masse (GROUNDING SCREW) située en face arrière de l’appareil MIX-R1U.

6. ENTREES MICROPHONE

Le mixer MIX-R1U possède 2 entrées pour microphone. L’une est située en face avant (XLR) et la seconde en face arrière (Jack 6.35mm). Les 2 entrées possèdent un régle de niveau commun par potentiomètre rotatif situé en face avant. Celui-ci possède un interrupteur poussoir ON/OFF associé à une LED bleue. Lorsque la voie microphone est active celle-ci est alors al. Les entrées microphone sont équipées de la fonction TALKOVER qui permet de donner la priorité au(x) microphone(s) sur la musique afin que le message soit plus audible. La LED bleue AUTO TALKOVER est alors allumée.

10.SELECTEUR DE SOURCE

Les SELECTEURS DE SOURCE permettent de choisir la source que vous souhaitez attribuer aux voies. CHANNEL (1) = PHONO 1 / LIGNE 1 & LIGNE 2 - CHANNEL (2) = PHONO 2 / LIGNE 3 & LIGNE 4.

Guide d’Installation Faces FrontAvant & Rear&Panels Arrière

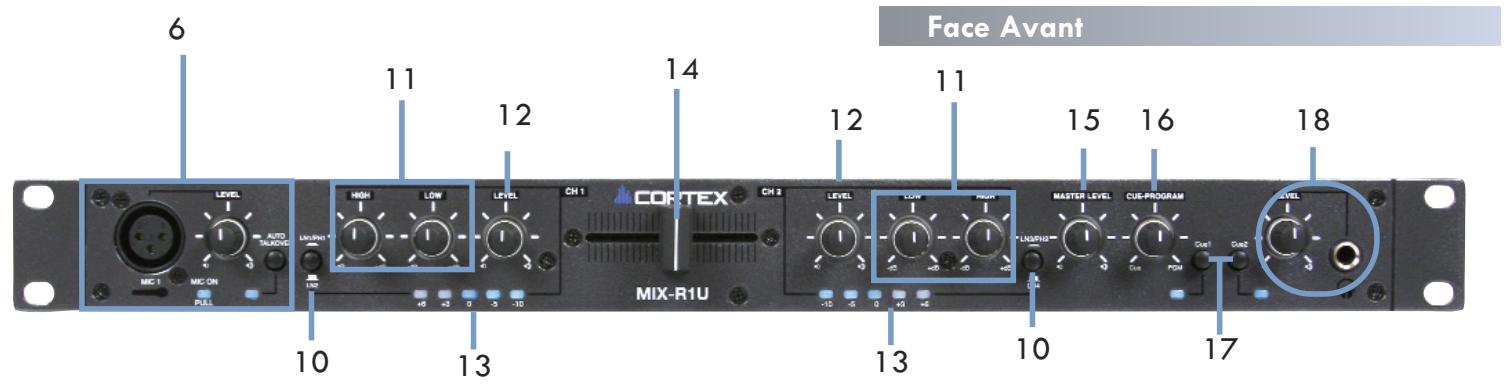

11. CORRECTIONS PARAMETRIQUES

Le mixer MIX-R1U possède une double correction paramétrique (GRAVE/AIGU) par voie.

16. REGLAGE CUE/PGM

Permet de régler le niveau de la préécoute sur le programme en cours de calage (CUE) ou celui en cours de diffusion (PGM)

12. REGLAGE DE NIVEAU

Ce potentiomètre rotatif permet de régler le niveau de chaque voie.

17. SELECTION DE LA PRE-ECOUTE

Ces touches permettent de sélectionner la voie que vous souhaitez préécouter dans le casque. Vous pouvez pré-écouter les 2 voies simultanément.

13. VU-METRE DE VOIE

VU-METRE à 5 LEDS permettant de visualiser le niveau de sortie de la voie.

14. CROSSFADER

Le CROSSFADER permet de passer d’une voie à l’autre sans utiliser les potentiomètres rotatifs de chaque voie.

18. PRISE CASQUE & REGLAGE DE VOLUME

Le mixer MIX-R1U accepte tout casque équipé d’un Jack 6.35mm. Le potentiomètre LEVEL permet de régler le niveau de la pré-écoute dans le casque.

15. REGLAGE DU VOLUME DE SORTIE (MASTER)

Ce potentiomètre rotatif permet d’ajuster le niveau de la sortie principale (MASTER)

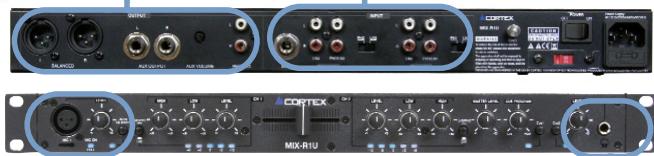

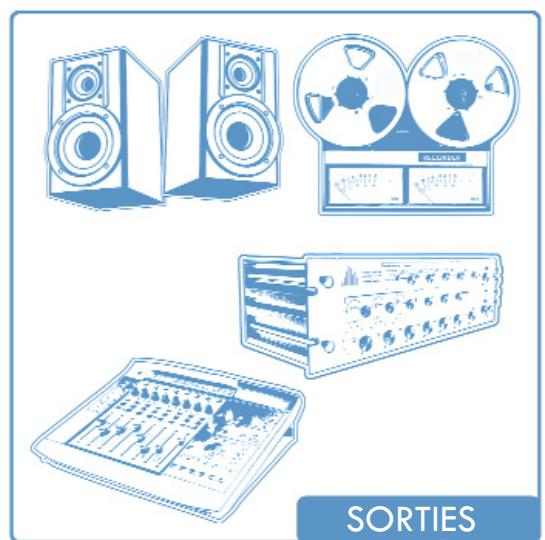

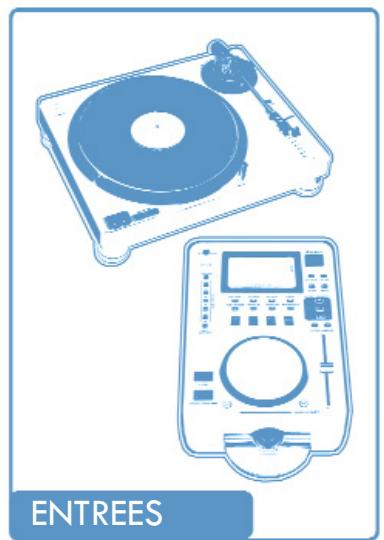

Utilisation du MIX-R1U Préparation avant Utilisation ETAPE N°3 Connecter LE CORDON D’ALIMENTATION A L’EMBASE SITUEE EN FACE ARRIERE DE L’APPAREIL. ETAPE N°1 Connecter un cordon XLR (SYMETRIQUE) OU RCA (ASYMETRIQUE) AUX DIFFERENTES SORTIES, ainsi que les sources aux differentes entrees tel que cela est illustre dans le schema qui suit. un large choix de sorties est disponible en fonction de vos besoins. toutes les sorties peuvent etre utilisees simultanement. Pour toute intervention sous garantie ou hors garantie sur votre appareil Cortex en France, si vous avez besoin de pièces de rechange, d’une notice d’utilisation ou d’accessoires, veuillez contacter le numéro de téléphone suivant: Pour tout intervention technique en dehors de la France, veuillez contacter la filiale de GCI Technologies la plus proche de votre domicile (Liste ci-dessous). +33 1 69 79 97 72 Pour plus d’informations, visitez le site de Cortex: http://www.cortex-pro.com Le matériel doit être retourné chez votre revendeur Cortex. L’appareil doit obligatoirement être accompagné de la copie de la facture d’achat & de son emballage d’origine. Pour plus d’information sur la garantie, veuillez vous référer à la page de garantie de ce manuel. Conditions de Garantie pour les USA fabriqués en respectant les standards professionnels audio les plus élevés. Avec une maintenance et une attention appropriée, votre appareil vous apportera satisfaction durant de nombreuses années. Merci de l’enregistrer sur le site: http://www.cortex-pro.com Garantie Limitée: Aux USA, Cortex offre une garantie d’un an* à compter de la date d’achat de l’appareil. Cette garantie limitée ne couvre pas tout dommage et/ou dysfonctionnement liés à une utilisation défectueuse, abusive & innappropriée, ainsi qu’à tout défaut d’entretien et/ou réparation(s) effectuée(s) par un revendeur/technicien non agréé. Aucune responsabilité ne peut être imputée ni à GCI, ni à Cortex et l’ensemble de ses distributeurs en cas de dommage(s) direct(s) et indirect(s) consécutif(s) à l’utilisation des appareils. Ceci inclut perte de propriété, de revenue, de profit, coûts d’installation/désinstallation... Toutes les conditions de garantie proposées et mises en place par GCI sont limitées à 1 an. Cette garantie démarre à compter de la date d’achat de l’appareil par l’utilisateur final. Les conditions de garantie peuvent évoluées en fonction des lois & législations localement en vigueur. Procédure de Retour de Votre Appareil en Cas de Panne: Aux U.S.A., merci de contacter notre Customer Service Representatives au (732)738-9003. Celui-ci vous procurera une Autorisation de Retour de Marchandise (RMA), ainsi que l’adresse d’un réparateur agréé à proximité de votre domicile. Après avoir reçu votre RMA, joignez à l’appareil une copie de votre facture d’achat originale, ainsi qu’un descriptif de panne le plus précis possible. Adressez votre colis par transporteur, avec assurance, au Service Technique de GCI ou au réparateur agréé dont les coordonnées vous ont été communiquées par notre Customer Service Representatives. Votre N° de RMA doit être écrit de façon lisible à l’extérieur de l’emballage afin de ne pas entraver la procédure mise en place par GCI. Tout colis reçu sans N° de RMA sera automatiquement refusé. Pour toute intervention sous garantie, l’intégralité des frais de réparation est pris en charge par GCI. Votre appareil vous sera retourné à nos frais. Pour les interventions hors garantie, GCI procédera à la réparation de votre appareil dès réception du paiement du montant équivalent à la réparation (Attention: les frais de port inhérents au retour seront ajoutés ultérieurement). La garantie n’est valable que dans le pays où l’appareil a été acheté. Toute intervention technique effectuée en dehors du pays d’achat sera effectuée hors garantie. Pour toute intervention sous garantie, vous devez régler les frais d’expédition aller; GCI prend en charge les frais inhérents au retour de l’appareil pour les USA (Zone Continentale). Les frais de retour seront ajoutés pour les Etats suivants: Alaska, Hawaii, Puerto Rico, Canada, Bahamas & Iles Vierges. Un délai de 2 à 4 semaines constitue la durée moyenne entre l’expédition et le retour de tout appareil. Sous conditions habituelles, votre appareil sera immobilisé durant 10 jours ouvrables au sein de notre service technique. GCI n’est pas responsable du délai inhérent au transport. France Pour toute intervention technique & conditions de garantie en dehors des USA, merci de contacter directement l’une de nos filiales la plus proche de votre lieu de résidence. Les coordonnées de celles-ci sont situées en bas de la page des caractéristiques techniques du présent mode d’emploi ou connectezvous directement sur le site de Cortex: http://www.cortex-pro.com.

• Sauf autres conditions de garantie en vigueur localement. Pour Enregistrer votre Appareil Modèle d’Appareil: (HDC-500, HDC-1000, HDC-3000, HDTT-5000, DMIX-300, dMIX-600, CHP-2500) Numéro de Série du Produit: Situé à l’arrière de l’appareil Date d’Achat du Produit: Nom du Revendeur: Merci de valider la garantie de votre appareil en l’enregistrant sur le site http://www.cortex-pro.com
