MODE D'EMPLOI DMIX600 CORTEX

ATIENDA A LAS ADVERTENCIAS: Deben seguirse todas las advertencias sobre este producto que figuran en el manual de instrucciones. SIGA LAS INSTRUCCIONES: Deben seguirse todas las instrucciones del manual. - Si la unidad lleva una clavija con tres pivotes (el tercero corres-ponde a la toma de tierra), sólo entrará en un tipo de enchufe. Se trata de una medida de seguridad. Si el enchufe y la clavija no son compatibles, un electricista deberá cambiar el enchufe. En ningún caso deberá forzarse. PROTECCIÓN DEL CABLE DE CORRIENTE: Los cables de corriente deben protegerse para que nadie los pise ni corran el riesgo de pinzarse por elementos colocados encima o que los aprisionen. Debe prestarse especial atención al cable, al enchufe, a los extensores de cable y al punto por donde el cable sale de la unidad. TIERRA DE LA ANTENA EXTERIOR: Si el producto lleva conectada una antena exterior o sistema de cables, asegúrese de que cuenta con la toma de tierra correspondiente, a fin de proteger la unidad de variaciones de voltaje y cargas de electricidad estática. Existe documentación oficial acerca de la correcta utilización de la toma de tierra y de las medidas de seguridad pertinentes, conexión de los electrodos de descarga y sus requisitos. Véase Figura B. RAYOS: Como protección adicional del producto durante una tormenta eléctrica, o durante periodos prolongados sin usarlo, desenchúfelo de la corriente y desconecte la antena o sistema de cables. De este modo se protegerá el producto de los daños que pueda producir la caída de un rayo o las fluctuaciones de la red eléctrica. LÍNEAS ELÉCTRICAS: Nunca debe situarse un sistema de antena cerca de líneas eléctricas u otros circuitos de corriente. Tampoco debe colocarse en lugares donde pueda caer sobre dichos circuitos eléctricos. Al instalar un sistema de antenización exterior, debe tomarse la extrema precaución de no tocar dichas líneas eléctricas, pues el mas minimo contacto puede ser fatal. SOBRECARGA: No sobrecargue los enchufes de la pared con ladrones o instalando enchufes múltiples, pues correría el riesgo de electrocución o incendio. ENTRADA DE OBJETOS O LÍQUIDOS: Nunca introduzca objetos de ningún tipo en el interior del producto, pues podrían tocar una parte eléctrica y cortocircuitar el aparato, lo que resultaría en un

En teoría (pero a veces no en la practica), cualquier dispositivo que no requiera driver debe funcionar bien con Cortex. Sin embargo, las diversas especificaciones de ciertos productos (sobre todo memorias USB) podrían presentar alguna incompatibilidad. Se entiende que la prueba de cada periférico USB del mercado sería un búsqueda inacabable y la aparición de nuevos periféricos a diario aún lo complica más.

Si usted tiene algún problema con un periférico específico, encuentre por favor la sección consultiva de la compatibilidad de nuestra página Web y conózcanos! En la mayoria de los casos, el soporte a estos periféricos se pude instalar para dispositivos que no siguen las especificaciones habituales

Requerimientos en los dispositivos

Desfragmentador de disco en el menu Accesorios/Herramientas.

Cuando el Desfragmentador se ha cargado, seleccione la unidad a desfragmentar y click el botón ‘Desfragmentar’ abajo de pantalla. Para más información en desfragmentar, consulte ayuda Windows.

• Con maquinas basadas en Apple Macintosh

Según Apple, al estar provistos del sistema de localización de ficheros HFS no es necesario ningún tipo de desfragmetación. Por esto, no hay ningún software incluido en OSX para hacer esto. De todas formas, esto no garantiza que la desfragmentación no sea necesaria en los periféricos conectados a ellas. Para mas información de temas Apple, vea este articulo: http://docs.info.apple.com/article.html?artnum=25668

Limpieza de la unidad

Para limpiar el Dmix-600, use solo un paño seco y suave y/o aire comprimido. Si la unidad está pegajosa, le sugerimos utilizar una solución de

2:1 de agua destilada y 30% de alcohol isopropilico. Evite usar productos quimicos abrasivos como gasolina, disolventes, lejía, o ácido clorhídrico, que dañarían la unidad..

Condiciones de fucionamiento

Para un óptimo funcionamiento, la temperatura del entorno de trabajo debe ser de +5º C a +35º C (+41º F - +95º F). No mantener esta temperatura de trabajo puede dificultar la lectura del LCD display, sobrecargas termales, o inestabilidad de todo el sistema. Evite exponer la unidad al sol directo.

Cuando coloque la unidad en una instalación, procure que este en una superficie estable, tan lejos de vibraciones como sea posible. Aunque los

Cortex no se afectan por vibración, las unidades de memoria (especialmente las basadas en hard drive) que se utilizan en conjunción con ellos, no están protegidas. Asegúrese también de no colocar o usar el reproductor en superficies que generen calor, como amplificadores o cerca de focos.

Nunca use otra fuente de alimentación que la suministrada con el aparato, ya que podria dañar la unidad y anular la garantia. El adaptador suministrado es personalizado y no puede encontrarse en el mercado.

Uso legal de DMIX-600

El Navegador de ficheros está diseñado para permitirle ver la estructura de directorios encontrada en el dispositivo de almacenamiento, después de haber buscado por un criterio específico. Esto puede ser útil si usted mantiene su colección de música en orden, pero puede localizar una canción que no tenga la información de etiqueta ID3 apropiada. Cuando una pista no tiene etiqueta ID3 esta no será añadida a la base de datos de pistas para buscar.

Cuando usted entre en el navegador de ficheros, usted verá exactamente la estructura de ficheros que haya en el dispositivo de almacenamiento. Use el Jog Wheel o el Navigator Keypad para avanzar a través de las entradas. Para retroceder en el Menú Principal, presione la tecla de flecha izquierda.

Título – Título tal como se lista en la etiqueta ID3

Álbum- Álbum tal como se lista en la etiqueta ID3 Tipo de fichero – si el fichero es MP3 o WAV Género- Género tal como se lista en la etiqueta ID3 Directorio y nombre de fichero – exactamente como exista en la estructura del directorio del dispositivo de almacenamiento

Nótese que la mayoría de atributos se muestran directamente de la etiqueta ID3 encontrada en el fichero MP3. Si la etiqueta ID3 no existe ninguno de estos atributos, serán mostrados en la pantalla Info.

Fig 4.7 - The Info Button is used to display all track attributes

“Can’t access device” se mostrará cuando ocurra uno de estos problemas en la unidad de almacenamiento:

- Dispositivo es protegido a escritura

En este caso en una unidad USB, algunas de ellas tienen un interruptor para proteger contra escritura.

Nombre de la Tienda:

Por favor registre su garantía online en http://www.cortex-pro.com

Vérification de la version du progiciel installée sur votre Dmix-600:

1. Mettre votre dMIX-600 sous tension avec AUCUN PERIPHERIQUE CONNECTE.

2. Au moment du message ‘Connectez vos périphériques,’ appuyez sur la touche INFO. 3. L’écran LCD affichera alors la version du progiciel installée sur le dMIX-600. Mise à jour du progiciel avec la version la plus récente:

1. Téléchargez la mise à jour du progiciel sur votre PC. Décompressez le fichier et copiez le sur votre périphérique USB de stockage (X:\ X étant la lettre du périphérique connecté dans la directory). Nous recommandons Internet Explorer.

2. Connectez le périphérique USB de stockage au dMIX-600. 3. Mettez le dMIX-600 sous tension & sélectionnez le périphérique mentionné ci-dessus. 4. L’appareil affichera la date et la version de la mise à jour, puis vous demandera si vous souhaitez installer la mise à jour. Sélectionnez ‘OUI,’ puis appuyez sur entrée. 5. L’appareil démarrera une procédure de 8 étapes, après laquelle il s’éteindra automatiquement. Lorsque vous remettrez l’appareil sous tension, vous utiliserez le progiciel le plus récent. Attention: Si l’alimentation est coupée et/ou le périphérique USB déconnecté durant cette procédure, cela peut endommager le système de votre appareil. Veillez à ne pas déplacer l’appareil durant cette manipulation. Pour toute information complémentaire sur la Mise à Jour du Progiciel, à l’aide des images écran, consultez le chapitre Mises à Jour du Progiciel (page 25) de ce manuel.

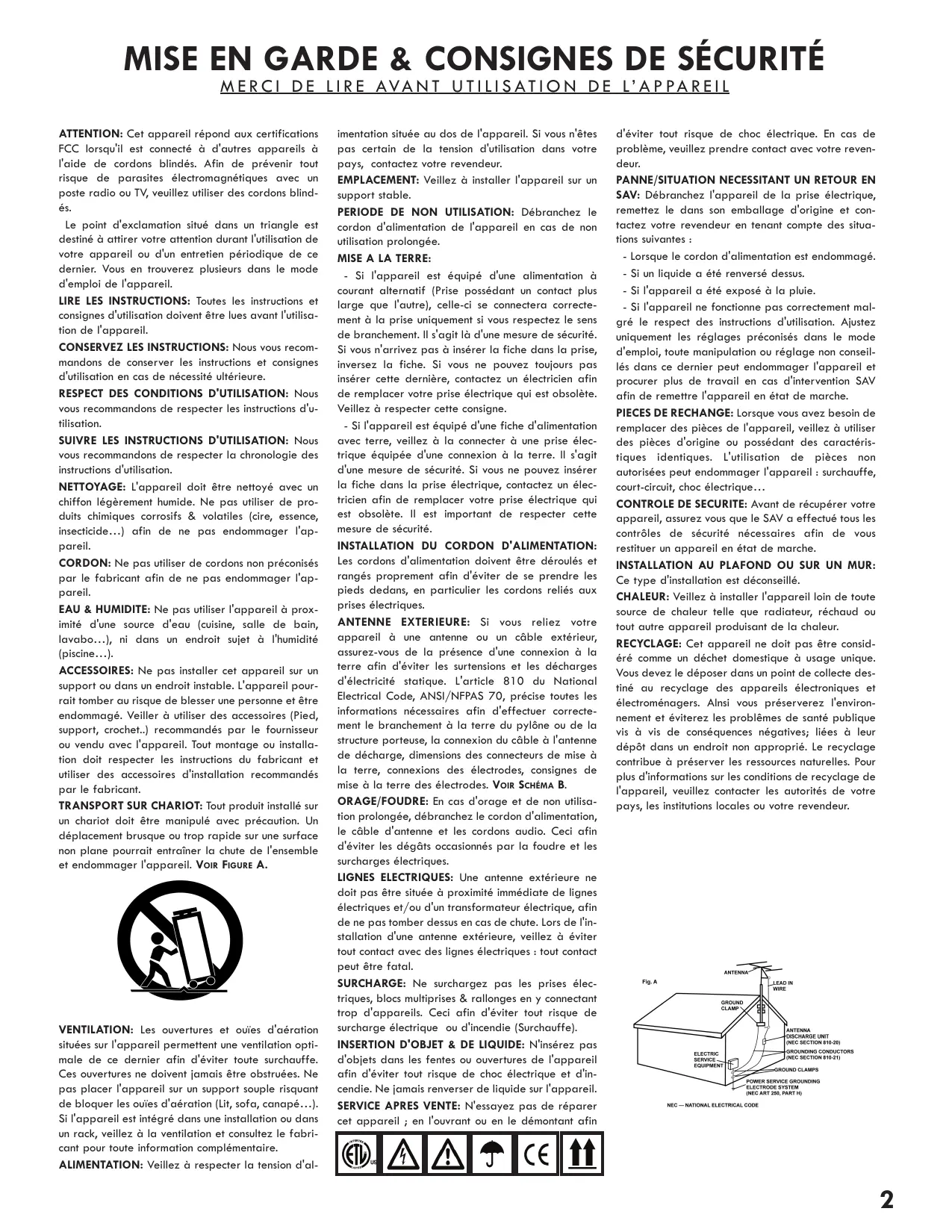

Guide Rapide de Démarrage du dMIX-600

Sommaire Mises en Garde & Normes WEEE2 Explorateur de Fichier & Options de Recherche12 Clavier USB13 Options de Recherche (Suite)13-14 Affichage de la Waveform14 Touche Info & Attributs du Morceau15 Mode Lecture & Single Auto Cue16 Affichage du Temps17 Contrôle du Pitch17 Jog Mode (Molette)18 Playback Navigation Controls18 Points Cue & Mémorisation de Points Cue19 Menu des Périphériques20 CONSERVEZ LES INSTRUCTIONS: Nous vous recommandons de conserver les instructions et consignes d'utilisation en cas de nécessité ultérieure. RESPECT DES CONDITIONS D'UTILISATION: Nous vous recommandons de respecter les instructions d'utilisation. SUIVRE LES INSTRUCTIONS D'UTILISATION: Nous vous recommandons de respecter la chronologie des instructions d'utilisation. NETTOYAGE: L'appareil doit être nettoyé avec un chiffon légèrement humide. Ne pas utiliser de produits chimiques corrosifs & volatiles (cire, essence, insecticide…) afin de ne pas endommager l'appareil. CORDON: Ne pas utiliser de cordons non préconisés par le fabricant afin de ne pas endommager l'appareil. EAU & HUMIDITE: Ne pas utiliser l'appareil à proximité d'une source d'eau (cuisine, salle de bain, lavabo…), ni dans un endroit sujet à l'humidité (piscine…). ACCESSOIRES: Ne pas installer cet appareil sur un support ou dans un endroit instable. L'appareil pourrait tomber au risque de blesser une personne et être endommagé. Veiller à utiliser des accessoires (Pied, support, crochet..) recommandés par le fournisseur ou vendu avec l'appareil. Tout montage ou installation doit respecter les instructions du fabricant et utiliser des accessoires d'installation recommandés par le fabricant. TRANSPORT SUR CHARIOT: Tout produit installé sur un chariot doit être manipulé avec précaution. Un déplacement brusque ou trop rapide sur une surface non plane pourrait entraîner la chute de l'ensemble et endommager l'appareil. VOIR FIGURE A.

VENTILATION: Les ouvertures et ouïes d'aération situées sur l'appareil permettent une ventilation optimale de ce dernier afin d'éviter toute surchauffe.

Ces ouvertures ne doivent jamais être obstruées. Ne pas placer l'appareil sur un support souple risquant de bloquer les ouïes d'aération (Lit, sofa, canapé…). Si l'appareil est intégré dans une installation ou dans un rack, veillez à la ventilation et consultez le fabricant pour toute information complémentaire. ALIMENTATION: Veillez à respecter la tension d'al-

imentation située au dos de l'appareil. Si vous n'êtes pas certain de la tension d'utilisation dans votre pays, contactez votre revendeur.

EMPLACEMENT: Veillez à installer l'appareil sur un support stable. PERIODE DE NON UTILISATION: Débranchez le cordon d'alimentation de l'appareil en cas de non utilisation prolongée. MISE A LA TERRE: - Si l'appareil est équipé d'une alimentation à courant alternatif (Prise possédant un contact plus large que l'autre), celle-ci se connectera correctement à la prise uniquement si vous respectez le sens de branchement. Il s'agit là d'une mesure de sécurité. Si vous n'arrivez pas à insérer la fiche dans la prise, inversez la fiche. Si vous ne pouvez toujours pas insérer cette dernière, contactez un électricien afin de remplacer votre prise électrique qui est obsolète. Veillez à respecter cette consigne. - Si l'appareil est équipé d'une fiche d'alimentation avec terre, veillez à la connecter à une prise électrique équipée d'une connexion à la terre. Il s'agit d'une mesure de sécurité. Si vous ne pouvez insérer la fiche dans la prise électrique, contactez un électricien afin de remplacer votre prise électrique qui est obsolète. Il est important de respecter cette mesure de sécurité. INSTALLATION DU CORDON D'ALIMENTATION: Les cordons d'alimentation doivent être déroulés et rangés proprement afin d'éviter de se prendre les pieds dedans, en particulier les cordons reliés aux prises électriques. ANTENNE EXTERIEURE: Si vous reliez votre appareil à une antenne ou un câble extérieur, assurez-vous de la présence d'une connexion à la terre afin d'éviter les surtensions et les décharges d'électricité statique. L'article 810 du National Electrical Code, ANSI/NFPAS 70, précise toutes les informations nécessaires afin d'effectuer correctement le branchement à la terre du pylône ou de la structure porteuse, la connexion du câble à l'antenne de décharge, dimensions des connecteurs de mise à la terre, connexions des électrodes, consignes de mise à la terre des électrodes. VOIR SCHÉMA B. ORAGE/FOUDRE: En cas d'orage et de non utilisation prolongée, débranchez le cordon d'alimentation, le câble d'antenne et les cordons audio. Ceci afin d'éviter les dégâts occasionnés par la foudre et les surcharges électriques. LIGNES ELECTRIQUES: Une antenne extérieure ne doit pas être située à proximité immédiate de lignes électriques et/ou d'un transformateur électrique, afin de ne pas tomber dessus en cas de chute. Lors de l'installation d'une antenne extérieure, veillez à éviter tout contact avec des lignes électriques : tout contact peut être fatal. SURCHARGE: Ne surchargez pas les prises électriques, blocs multiprises & rallonges en y connectant trop d'appareils. Ceci afin d'éviter tout risque de surcharge électrique ou d'incendie (Surchauffe). INSERTION D'OBJET & DE LIQUIDE: N'insérez pas d'objets dans les fentes ou ouvertures de l'appareil afin d'éviter tout risque de choc électrique et d'incendie. Ne jamais renverser de liquide sur l'appareil. SERVICE APRES VENTE: N'essayez pas de réparer cet appareil ; en l'ouvrant ou en le démontant afin

d'éviter tout risque de choc électrique. En cas de problème, veuillez prendre contact avec votre revendeur.

PANNE/SITUATION NECESSITANT UN RETOUR EN SAV: Débranchez l'appareil de la prise électrique, remettez le dans son emballage d'origine et contactez votre revendeur en tenant compte des situations suivantes : - Lorsque le cordon d'alimentation est endommagé. - Si un liquide a été renversé dessus. - Si l'appareil a été exposé à la pluie. - Si l'appareil ne fonctionne pas correctement malgré le respect des instructions d'utilisation. Ajustez uniquement les réglages préconisés dans le mode d'emploi, toute manipulation ou réglage non conseillés dans ce dernier peut endommager l'appareil et procurer plus de travail en cas d'intervention SAV afin de remettre l'appareil en état de marche. PIECES DE RECHANGE: Lorsque vous avez besoin de remplacer des pièces de l'appareil, veillez à utiliser des pièces d'origine ou possédant des caractéristiques identiques. L'utilisation de pièces non autorisées peut endommager l'appareil : surchauffe, court-circuit, choc électrique… CONTROLE DE SECURITE: Avant de récupérer votre appareil, assurez vous que le SAV a effectué tous les contrôles de sécurité nécessaires afin de vous restituer un appareil en état de marche. INSTALLATION AU PLAFOND OU SUR UN MUR: Ce type d'installation est déconseillé. CHALEUR: Veillez à installer l'appareil loin de toute source de chaleur telle que radiateur, réchaud ou tout autre appareil produisant de la chaleur. RECYCLAGE: Cet appareil ne doit pas être considéré comme un déchet domestique à usage unique. Vous devez le déposer dans un point de collecte destiné au recyclage des appareils électroniques et électroménagers. AInsi vous préserverez l'environnement et éviterez les problêmes de santé publique vis à vis de conséquences négatives; liées à leur dépôt dans un endroit non approprié. Le recyclage contribue à préserver les ressources naturelles. Pour plus d'informations sur les conditions de recyclage de l'appareil, veuillez contacter les autorités de votre pays, les institutions locales ou votre revendeur.

Assurez vous d’être en possession des accessoires listés ci-dessous et livrés avec le dMIX-600:

Votre système auditif est capable de s’adapter à des sons de plus en plus fort, après quelques temps d’accommodation, un son pourtant très fort et dangereux pour vos oreilles vous paraitra d’un niveau normal. Afin de vous préservez de ce danger, il est important de régler un niveau sonore maximum avant que vos oreilles ne s’habituent. Etablir un niveau sonore maximum: - Commencer par un réglage de niveau audible très bas. - Augmenter doucement et régulièrement le niveau jusqu’à obtenir une audition parfaite, claire et sans distorsion.

Une fois ce réglage effectué :

- Le réglage de niveau qui vient d’être effectué, est un réglage maximum qu’il ne faudra pas dépasser. Ne plus toucher à ce réglage. Il est important de prendre le temps d’effectuer ce

réglage. il contribuera à éviter des pertes auditives partielles ou totales. Plus que tout, nous voulons préserver votre capital auditif.

Utilisez convenablement votre appareil afin que celui-ci vous offre un maximum de plaisir pour une très longue durée. Sachez que l’excès de bruit peut entrainer des séquelles irréversibles qui ne sont décelables que lorsqu’il est déjà trop tard. Ce fabricant et l’Electronic Industries Association’s Consumer Electronics Group vous recommandent de ne pas avoir d’expositions prolongées & répétées aux bruits excessifs. Voici quelques niveaux sonores qui vous aideront à vous protéger: Echelle du bruit au quotidien (En dB) 30 Bibliothèque 40 Bruit de spectateurs au cinéma 50 Restaurant tranquille 60 Conversation normale Potentiomètre Haute Précision de 60mm permettant un réglage précis de la vitesse lecture. • Précision de 0.05% Pour vous permettre un réglage précis de la vitesse (Pitch), l’appareil peut modifier la vitesse de lecture par pas de 0.05%. Très pratique pour l’ajustement au tempo de deux morceaux, avec une précision non disponible sur la majorité des doubles lecteurs CD conventionnels. • Echelles Multiples de pitch Grâce à une échelle de pitch réglable de 4, 8, 12, 24%, les valeurs minimales & maximales peuvent être réglées afin d’optimiser le réglage de la vitesse (Pitch) du morceau en cours de lecture. • Pitch ON/OFF En appuyant simultanément sur les touches PITCH + & PITCH -, vous activez ou désactivez le potentiomètre rectiligne de réglage de vitesse (Pitch). Le Pitch ON/OFF permet également la remise à zéro de la fonction Pitch lorsque vous souhaitez éteindre ce dernier (Mode OFF).

Console de Mixage Intégrée

Le dMIX-600 est équipé d’une console de mixage 2 voies avec gain & correction paramétrique 3 bandes par voie, une entrée micro avec correction paramétrique dédiée, crossfader remplaçable par l’utilisateur & un multi-effet numérique. 2 sorties séparées dont la sortie principale (Master) doublée en symétrique sur connecteurs XLR.

Gestion de la Musique via la Base de Données.

Les Contrôleurs de Musique Numérique Cortex permettent une gestion efficace des bases de données comprenant des fichiers musicaux via un programme spécifique. Différents critères de tri peuvent être utilisés permettant aux DJs une recherche par artiste, titre, genre, album, BPM ou mot clé.

Cette méthode offre un accès instantané au morceau recherché. La base de données est sauvegardée sur le périphérique de stockage source, et peut être utilisée par tout appareil Cortex, le vôtre ou celui d’un club. Les Points Cue mémorisés via le dMIX-600 sont stockés avec les informations de la base de données sur le périphérique de stockage. Dès qu’un Point Cue a été sauvegardé, les DJs peuvent le rappeler à tout moment dès lors que le morceau, sur lequel se situe celui-ci, est en lecture.

Compatibilité Playlist

Le dMIX-600 accepte les playlists iPod et celles créées par l’utilisateur à l’aide d’Apple iTunes® (Dans le cadre d’un usage avec un Ipod) ou de notre logiciel Cortex DB SE. Lors de la présence de Playlists iPod, le menu option apparaîtra dans le menu Options de Recherche Principale. Sinon, les playlists créées sont accessibles à partir du menu Playlist.

En théorie, tout périphérique ne nécessitant pas de driver d’installation devrait fonctionner parfaitement avec le Cortex. Cependant, la diversité des caractéristiques de certains produits USB (Surtout les clés USB) peut amener à des problèmes de compatibilité. Etant donné la quantité de périphériques USB actuellement disponibles sur le marché, il est totalement impossible de tous les tester et de vous garantir une compatibilité totale.

Cette tâche serait d’autant plus impossible que chaque jour, de nouveaux périphériques USB sont mis en vente sur le marché. Si vous rencontrez un problème de compatibilité avec un périphérique spécifique, merci de nous le faire savoir par le biais de notre site internet (Rubrique: recommandation de compatibilité / périphériques compatibles). Dans la majorité des cas, il est possible de rendre compatible certains périphériques dont les spécifications techniques diffèrent de la norme.

Conditions d’Utilisation des Périphériques

• Compatibilité DAE pour la Lecture de CD Audio sur Lecteur Externe

CD-ROM/DVD-ROM. Afin de lire les CDs Audio sur un lecteur CD-ROM/DVD-ROM, le lecteur doit être capable de supporter le DAE ( Digital Audio Extraction). Si le lecteur ne supporte pas le DAE, il est possible que vous rencontriez des anomalies en lecture tels que des “clicks” ou autres bruits. • Tout Hub USB Utilisé doit ête Alimenté & non Passif (Alimentation par le port USB). Tout appareil Cortex est capable d’alimenter la plupart des Périphériques USB, cependant les Hubs USB doivent être alimentés extérieurement. Le fait de connecter un Hub USB passif peut générer une instabilité de fonctionnement. • Le Mode Protection en Ecriture doit être Désactivé. Les disques durs, lecteurs MP3, clés USB, etc... ne doivent pas être protégés en écriture. Si tel est le cas, il sera impossible pour le Cortex de stocker la base de données tout juste créée.

Périphériques Compatibles & Certifiés

Pour consulter la liste des périphériques testés et certifiés compatibles avec le dMIX-600, merci de visiter la section “Support” de notre Site Web: http://www.cortex-pro.com.

• Conformité USB Les périphériques de stockage doivent être compatibles USB1.0, 1.1 ou

2.0. Les périphériques USB sans fil (Exemple Wi-Fi) ne sont pas reconnus.

• Les périphériques de stockages utilisés avec le Cortex ne doivent être, si possible, utilisés que pour cette application.

Pour des performances optimales, le périphérique de stockage que vous utilisez avec le Cortex doit être réservé uniquement à cette application audio. Aucun fichier autre que les fichiers audio et fichiers de base de données utilisés par le Cortex ne doivent être stockés sur ce périphérique. • Les drivers ne doivent pas être partitionnés Le dMIX-600 ne peut pas commuter sur différentes partitions. Il ne reconnaît que la première partition sur le périphérique actif. Ceci est crucial pour l’efficacité de la recherche sur la base de données.

• FAT32, NTFS ou HFS+. Systèmes de Fichier pour Mémoires flash et

Disques Durs. Tous les périphériques de stockage doivent être formatés en FAT32, NTFS, ou HFS+. Sur les PCs utilisant Windows, les disques durs sont en FAT32 ou NTFS. Sous Windows XP, vos disques durs sont formatés en NTFS. HFS+ est le formatage requis par Apple et les machines utilisant Linux. • NTFS: Seule la lecture sera possible ! Si vous utilisez un disque dur externe formaté en NTFS, il vous sera impossible de créer la base de données avec le dMIX-600. Il vous sera néanmoins possible de la créer en utilisant le logiciel Cortex Database Creation (CDC) pour PC et MAC. Pour une collection importante de morceaux de musique (> 32 Go), l’utilisation du logiciel DBC réduira de façon importante le temps de création de la base de données.

La fragmentation est en fait la division en plusieur petites parties d’un seul et même fichier éparpillé dans le disque dur. Cette fragmentation apparaît lors de création, de modification et de suppression de fichiers sur votre disque dur. La fragmentation est totalement invisible pour l’utili- sateur mais elle ralentit sérieusement la vitesse d’accès aux informations du disque dur.

Cette maintenance doit être effectuée à l’aide votre ordinateur; et ce régulièrement après l’ajout ou la suppression de fichiers musicaux sur votre disque dur. Notez qu’une mauvaise maintenance de votre disque dur entrairera une augmentation des temps d’accès et des perturbations lors de la lecture de vos fichiers.

• Avec un PC équipé en Windows XP Connectez le périphérique de stockage que vous souhaitez défragmenter.

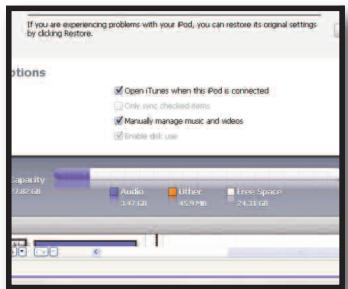

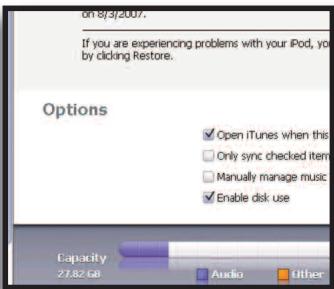

Si vous connectez un lecteur MP3 type Apple iPod ou Microsoft Zune, assurez vous de quitter toute application qui s’ouvrirait automatiquement lors de la connexion.

Cliquez sur Démarrer, Tous les programmes, Accessoires, Outils systèmes, et enfin : Défragmenteur de disque.

Lorsque le Défragmenteur de disque est ouvert, sélectionnez le disque à défragmenter puis cliquez sur “Défragmenter” en bas de la fenêtre.

Pour plus d’information sur la défragmentation, consultez l’AIDE de Windows.

Avec un Apple Macintosh

Grace au système de gestion de fichier HFS d’Apple, la défragmentation n’est pas nécessaire. C’est la raison pour laquelle vous ne trouverez aucun logiciel de défragmentation inclus sur OSX. Cependant, ceci n’exclue pas la nécessité d’une défragmentation sur un disque externe ou un lecteur baladeur MP3. Pour plus d’informations, reportez vous à cet article: http://docs.info.apple.com/article.html?artnum=25668

Nettoyage de votre Appareil

Pour nettoyer votre dMIX-600 en toute sécurité, utilisez un chiffon très légèrement humide ou une bombe d’air de dépoussériage. Pour des salissures plus importantes, nous vous conseillons d’utiliser de l’alcool dilué avec de l’eau (2 doses d’eau / 1 dose d’alcool à 30%). L’utilisation de produit corrosif tel que l’acide, eau de javel, nettoyant peinture ou autre détergent abimera irrémédiablement votre appareil.

Conditions de Fonctionnement

Pour des performances optimales d’utilisation, la température de l’environnement de fonctionnement doit être comprise entre +5º C / +35º C (+41º

F / +95º F). L’utilisation de l’appareil avec des températures en dehors de cette plage entrainera: problème de fonctionnement, difficulté de lecture, écran LCD illisible, risque de surchauffe et instabilité du système. Ne pas exposer l’appareil en plein soleil.

Lors d’une installation, veillez à placer votre appareil sur une surface plane, stable et isolée de toutes vibrations extérieures. Même si les appareils Cortex sont insensibles aux vibrations, vos périphériques de stockage tels que les disques durs le sont. Assurez vous également de ne pas installer votre appareil au dessus d’une source de chaleur tels qu’un amplificateur ou près d’un spot de lumière.

N’utilisez jamais un bloc d’alimentation secteur autre que celui fourni, sous peine d’endommager sérieusement l’appareil et d’annuler la garantie.

L’alimentation secteur fourni avec le dMIX-600 est un modèle spécial conçu uniquement pour cet appareil. Vous ne trouverez pas d’équivalent dans le commerce.

Utilisation Légale du dMIX-600

Ni Cortex et ses revendeurs ne seront tenus pour responsables de l’utilisation faite du dMIX-600. L’utilisateur doit s’assurer qu’il possède les autorisations et licenses en vigueur (Copyright, diffusion musicale en public, droits d’auteurs ou autres) pour une utilisation légale de l’appareil.

La gamme de produits Cortex a été conçue pour accroître les possibilités de travail des DJs et en aucun cas pour faciliter le piratage de médias.

Nous recommandons à nos utilisateurs d’acquérir légalement la musique qu’ils diffusent et soutenons les artistes afin qu’ils puissent continuer à créer et ainsi permettre aux DJs de travailler comme professionnels.

Sauvegardes de Sécurité !

Par mesure de sécurité pour votre collection musicale, nous vous incitons à effectuer des sauvegardes de sécurité (Backups) des disques durs que vous utilisez avec votre appareil Cortex. Tous les disques durs ou disques durs internes des lecteurs balladeurs MP3 sont potentiellement sujets à des dysfonctionnements. Ne prenez pas le risque de tout perdre, faites le choix d’effectuer une sauvegarde de sécurité.

Cortex ne pourra pas être tenu pour responsable des données que vous perdriez faute d’avoir effectué une sauvegarde de sécurité.

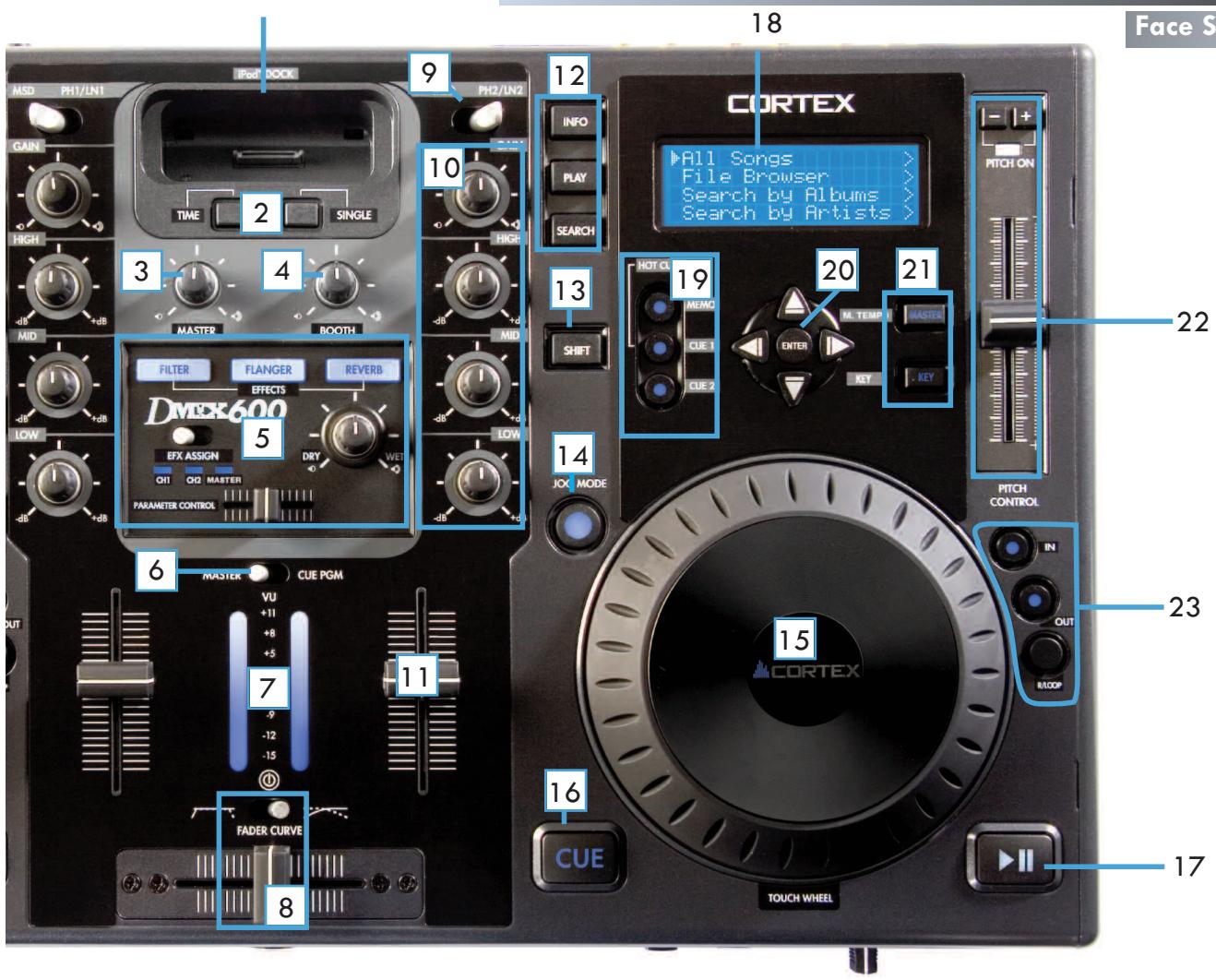

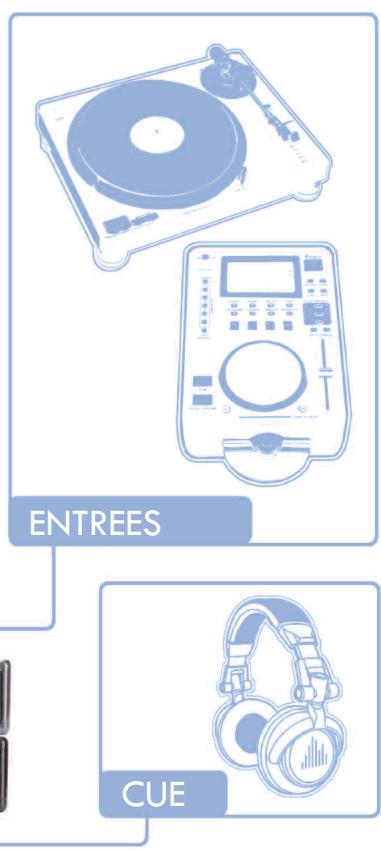

Lorsque vous utilisez une ou deux platines vinyles, vous devez relier le cordon de masse de chaque platine vinyle à la VIS DE MASSE (GROUNDING SCREW) située en face arrière du dMIX-600.

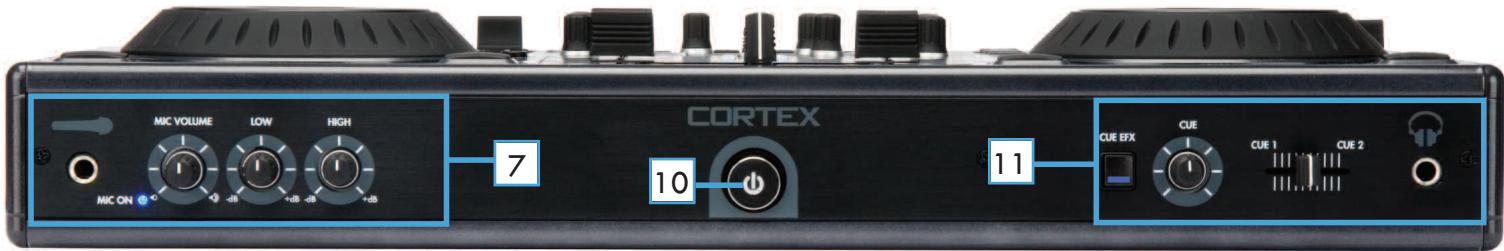

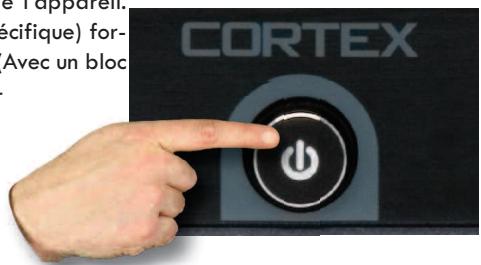

Maintenez la touche Power enfoncée durant 1 seconde pour allumer l’appareil. Maintenez cette touche enfoncée durant 3 secondes pour éteindre l’appareil (Cela permet aussi d’éviter la mise hors tension accidentelle de l’appareil).

3. Prise Casque & Réglage de la Pré-écoute 6.35mm situé en face avant. Utilisez le fader Cue afin de sélectionner l’une des deux voies en pré-écoute. Utilisez le réglage de volume cue afin d’ajuster le volume de la pré-écoute. La touche CUE EFFECT, en position ON, vous permet de vérifier l’effet en cours dans le casque.

Appuyez sur la touche TIME afin d’afficher le Temps Ecoulé ou le Temps

Restant sur l’écran de Lecture. Utilisez la touche Single afin de sélectionner le mode lecture Simple ou lecture Continue. 3. Volume Master (Sortie Principale) Utilisez ce potentiomètre afin d’ajuster le volume de la sortie Master (Située en face arrière de l’appareil). 4. Volume Booth (Sortie Retour) Utilisez ce potentiomètre afin d’ajuster le volume de la sortie Booth (Située en face arrière de l’appareil). 5. Contrôles & Réglages des Effets Cette section vous permet de gérer les 3 effets: FILTRE, FLANGER & REVERBERATION. Les effets peuvent être assignés individuellement sur les voies ou sur la sortie principale (Master). Vous pouvez modifier les paramétres de l’effet, ainsi que son niveau (DRY/WET). 6. Sélection de l’Affichage du VU-mètre (Master/Cue)

Le commutateur Master/Cue situé au-dessus du VU-mètre permet de sélectionner le mode d’affichage du VU-mètre. En position MASTER, vous visualiserez le niveau de sortie principal Master. En position Cue, vous visualiserez le niveau de la pré-écoute (Casque) des voies 1 ou 2.

7. VU-mètre Le VU-mètre affiche, au choix, le volume de la sortie Master ou celui de la Pré-écoute (Cue). Utilisez le commutateur Master/Cue. 8. Crossfader/Réglage de la Courbe du Crossfader Le Crossfader, situé en face avant, permet de passer de la voie 1 à la

Gain conjointement avec le fader de voie afin de régler le volume de la musique.

11.Fader de Voie Les faders de voie permettent le contrôle du volume. Afin de contrôler celui-ci, utilisez les conjointement avec le réglage de Gain et les Corrections Paramétriques présentes aussi sur chaque voie. 12.Touches Info/Play/Search La touche INFO affiche les infos concernant le morceau en cours de lecture. La touche SEARCH permet de rentrer dans le menu search (Recherche). La touche PLAY permet de revenir à l’écran de Lecture. 13.Touche SHIFT En conservant la touche SHIFT enfoncée, vous aurez accès à d’autres fonctions en appuyant sur certaines touches de l’appareil. 14.Touche & Indicateur JOG MODE Lorsque la LED est allumée, la JOG WHEEL est en mode recherche rapide AV/AR. Lorsqu’elle est éteinte, la JOG WHEEL est en mode PITCH BEND (CALAGE) afin de finaliser un mix avec précision.

20.Touches de NAVIGATION

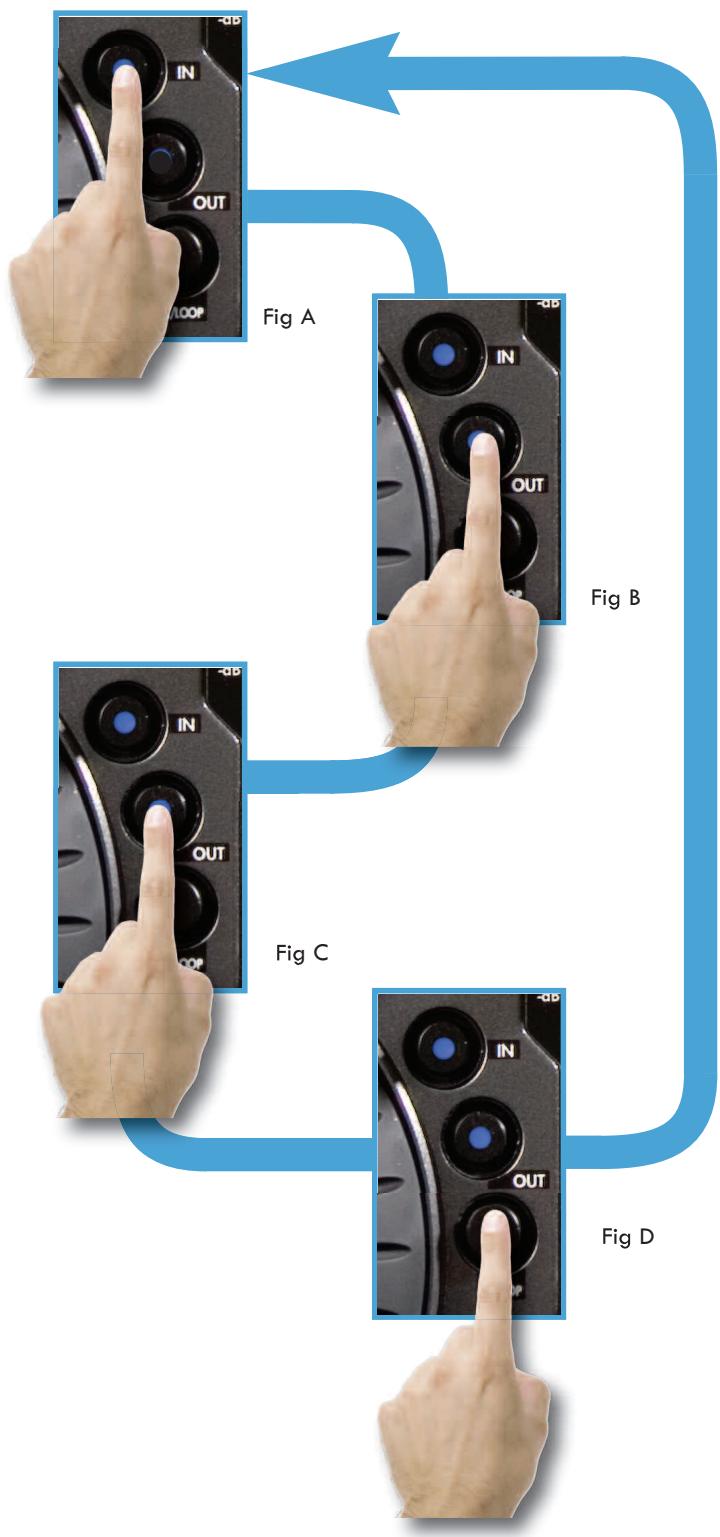

RELOOP permettant de revenir instantanément à la boucle enregistrée. Vous pouvez modifier les points “IN” & “OUT” en appuyant simultanément sur les touches SHIFT & IN ou OUT afin d’éditer ces points. Vous pouvez alors modifier ces derniers plus précisément. Vous pouvez, à tout moment, sortir de la boucle en appuyant sur la touche “OUT” une nouvelle fois. Vous pouvez instantanément revenir à la boucle enregistrée en appuyant sur la touche reloop.

Utilisation du dMIX-600

AaAAA Avant de Commencer

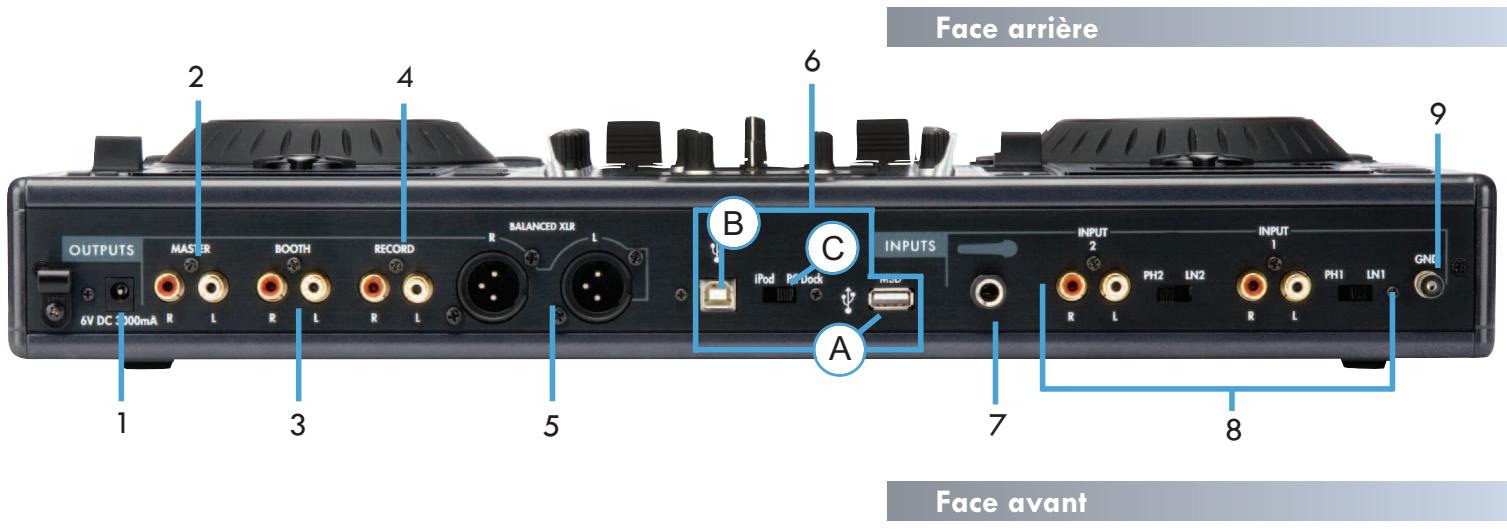

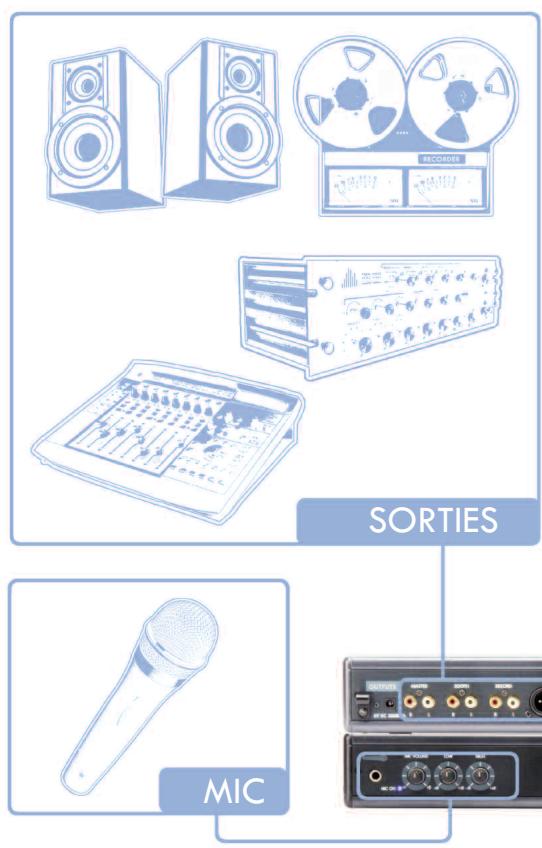

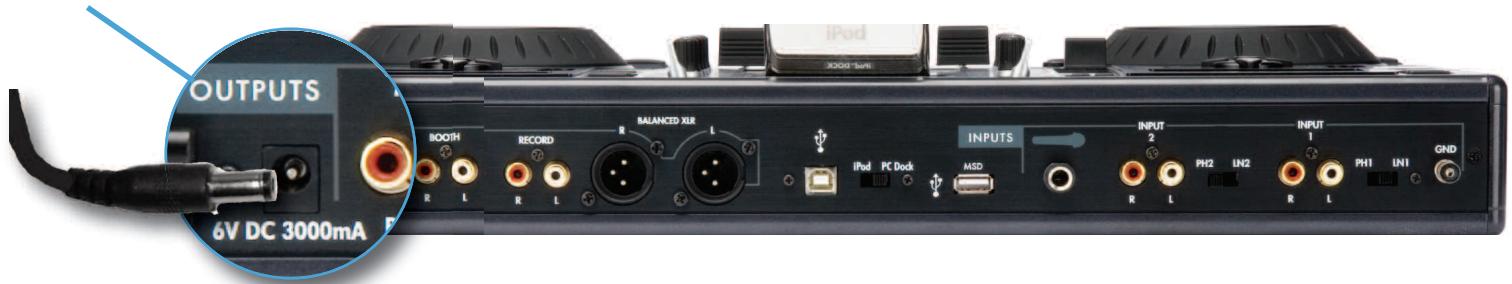

Connectez le bloc d’alimentation secteur à l’embase pour alimentation située à l’arrière de l’appareil. Passez le câble dans le crochet de sécurité situé juste à coté de l’embase d’alimentation. Bloquez le crochet, ce qui empêchera le câble de se débrancher par accident.

Record (Enregistrement) à l’appareil d’enregistrement que vous utilisez. Le dMIX-600 offre une grande flexibilité de part ses nombreuses sorties.

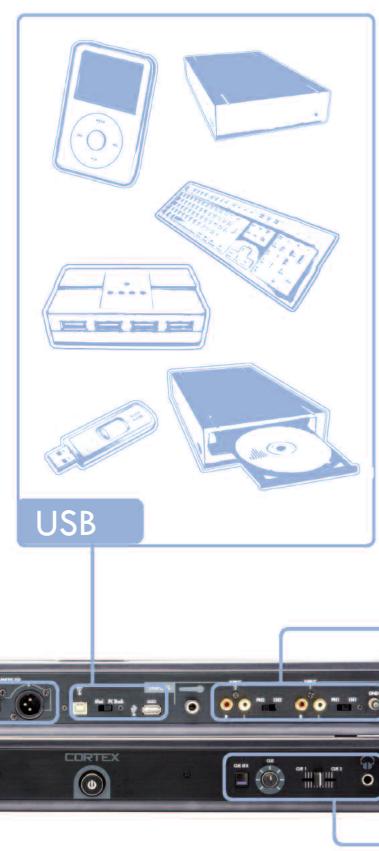

Connectez votre périphérique USB principal au port USB situé au milieu de la face arrière de l’appareil. Vous pouvez y connecter tout périphérique USB (Ne demandant pas de pilote d’installation spécifique) formaté en FAT32, NTFS ou HFS+. Vous pouvez également y connecter un Hub USB auto-alimenté (Avec un bloc secteur externe) pour augmenter le nombre de port USB. Si vous le désirez, vous pouvez également connecter un périphérique sur le port USB en face avant de l’appareil. (Voir schéma ci-contre). ETAPE 4 Appuyez sur la touche Power, située au centre de la face avant, durant 1 ou 2 secondes. L’appareil a besoin de 5 à 10 secondes pour démarrer et détecter l’ensemble des périphériques USB connectés.

ETAPE 1 - SELECTION DU PERIPHERIQUE Lorsque ce menu s’affiche, sélectionnez le périphérique auquel vous désirez accéder, et ce, des deux côtés. Utilisez les touches de navigation pour vous déplacer dans la liste, appuyez sur Enter pour le sélectionner.

Si nécessaire, vous pouvez connectez d’autres périphériques USB sans

éteindre l’appareil.

Notez que lorsque vous avez sélectionné un périphérique sur un coté, vous devrez attendre que la création de la base de données soit terminée avant de sélectionner un autre périphérique du côté opposé.

Le coté opposé affichera “Attendre l’autre coté”.

ETAPE 2 - INDEXATION Une fois le périphérique sélectionné, l’appareil recherche si une base de données existe déjà sur le périphérique. Si vous utilisez ce périphérique pour la première fois avec le dMIX-600, l’appareil vous demandra si il doit créer ou non cette base de données qui vous permettra de rechercher instantanément les morceaux stockés dans ce périphérique. Si le périphérique a déjà été utilisé avec le dMIX-600, allez directement à l’ETAPE DEUX - VERIFICATION.

Fig 2.1 - Sélection du Périphérique USB Fig 2.2 - Création de la Base de Données en sélectionnant ‘Oui’

Si vous voulez créer la base de données avec le dMIX-600, sélectionnez

Durant cette période d’indexation, l’appareil créé une base de données basées sur les informations présentent dans chaque fichier de type MP3

(Informations de type ID3 tags). La durée de cette procédure dépend directement de la quantité de morceaux stockés dans le périphérique. Si vous utilisez un disque dur de plus de 20 Go, ou tout autre périphérique NTFS, nous vous conseillons d’utiliser le logiciel de Création de Base de données Cortex qui sera plus rapide (Surtout avec un processeur puissant). Le logiciel Cortex Database Creation (“DBSE”) est disponible GRATUITEMENT à l’adresse suivante: http://www.cortex-pro.com dans la rubrique dMIX-600. Vous pouvez annuler l’indexation en cours en appuyant sur la touche Info.

VERIFICATION Si votre périphérique a déja été indexé, l’appareil vous demandera si vous désirez vérifier ou non la base de données existante. Pour chaque ajout de fichiers dans le périphérique de stockage, vous devrez utiliser cette fonction de vérification si vous voulez que vos nouveaux fichiers soient visibles lors des recherches de morceaux. Vous pouvez également effectuer cette vérification avec le logiciel Cortex Database Creation PC.

Nous vous recommandons l’utilisation du logiciel Cortex Database Creation PC afin d’effectuer cette vérification rapidement (Cela est bien plus rapide qu’avec le dMIX-600). Lorsque la procédure de vérification a commencé, vous pouvez la stopper en appuyant sur la touche Info.

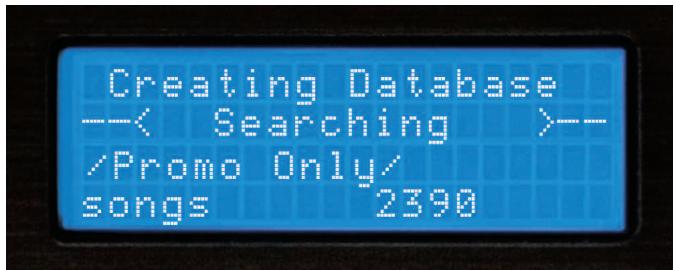

Fig 2.3 - Ecran durant la Création de la Base de Données

Fig 2.4 - Lors de chaque ajout de fichier au sein de votre Base de Données, celle-ci doit être vérifiée & mise à jour.

Fig 2.5 -Sortir du Menu Vérification

Recherche par Artiste Lors d’une recherche par Artiste, vous réduisez le nombre de résultats possibles pour trouver plus rapidement le morceau que vous désirez jouer.

Fig 2.8 - Recherche par Artiste

Lors d’une recherche par Genre, vous obtiendrez la liste de tous les genres musicaux trouvés dans la base de donnée. Tous les fichiers MP3 ne possédant pas toujours d’information type Tag ID3, certains morceaux ne s’afficheront pas lors de cette recherche. Une fois le genre sélectionné, vous pourrez choisir le morceau que vous désirez joué.

L’option de recherche par Album vous permettra de rechercher avec le nom de l’album, un morceau provenant de celui-ci. N’oubliez pas que cette option pourrait également ne pas vous permettre d’accéder à tous les morceaux. En effet, les morceaux tirés de CDs “ single” ne comportent pas de nom d’album. Une fois un album sélectionné, tous les morceaux présents dans cet album s’afficheront.

Fig 2.9 - Recherche par Genre

Fig 3.0 - Recherche par Album

Recherche par BPM Le dMIX-600 peut lire l’information BPM présente dans les TAGS ID3 de vos morceaux et l’utiliser comme critère de recherche. Si vos morceaux MP3 n’ont pas cette information renseignée, l’information sera considérée comme égale à 0. Les morceaux seront alors affichés après ceux possédant cette information et ce dans un ordre croissant (Du plus petit BPM au plus grand).

NOTE: Le dMIX-600 ne calcule pas le BPM. Il affiche cette information lorsqu’elle est contenue dans le TAG ID3. Il existe de nombreux programmes/logiciels disponibles gratuitement et permettant de calculer & d’éditer les TAGS ID3 pour l’ensemble de vos morceaux.

Fig 3.1 - Recherche par BPM

L’une des fonctions les plus pratiques du dMIX-600 est la recherche par chaine de caractères. Cette option permet de retrouver un mot clé ou une suite de mots dans la base de données. Très utile si vous recherchez un morceau sans connaitre le titre exact ou un artiste sans connaitre son nom exact. Une fois l’option “Recherche par mot clés” sélectionnée, l’affichage vous invite à entrer une chaine de caractères ou un mot clé qui seront utilisés pour la recherche dans la base de données. Vous pouvez contrôler votre dMIX-600 à partir de tout clavier USB (Avec ou sans fil). Connectez le clavier USB à l’un des ports USB & tapez directement votre mot clé. Vous pouvez aussi contrôler de nombreuses fonctions de votre appareil à partir du clavier. Vous trouverez ci-après la liste des accès directs et leur touche correspondante à partir de votre clavier USB.

NOTE: Dès que vous tapez un mot clé, le dMIX-600 se commute automatiquement en mode recherche par mot clé.

A l’aide de la Jog Wheel (Molette) ou des Flêches Haut/Bas du Clavier de Navigation, entrez les premières lettres de la chaine de caractères ou du mot clé. Utilisez la Flêche Droite ou la touche Enter pour vous déplacez vers la droite et ainsi saisir une autre lettre. La Flêche Gauche du clavier pour permettra de revenir en arrière. La combinaison des touches SHIFT + Flèche Gauche permet d’effacer le caractère précédent. Lorsque votre Chaine de Caractères est validée (Entrée), appuyez deux fois sur la touche Enter pour commencer la recherche. Après avoir appuyé deux fois sur le touche Enter, l’appareil démarrera votre recherche. La durée de celle-ci dépend de la taille de votre librairie. Cet écran vous indique que la recherche est en cours.

La recherche terminée, les résultats trouvés pour chaque catégorie: Titre,

Artiste, Genre et Album sont affichés. Vous pouvez accédez aux résultats à l’aide des Flêches du Clavier de Navigation ou de la Molette (Jog Wheel). Notez que le nombre de résultats trouvés sera affiché entre parenthèses. Exemple: 10 titres de morceaux trouvés, et 1 artiste, contenant le mot “LOVE”.

Fig 3.2- Recherche instantanée par mot clé

Fig 3.3 - Utilisation de la Molette pour rentrer un mot clé

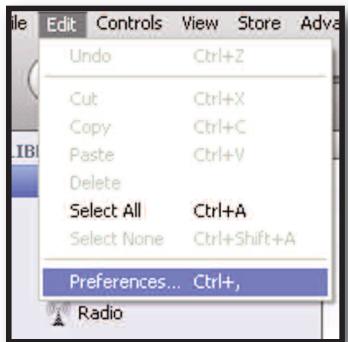

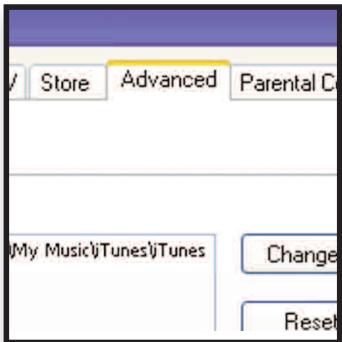

Bien que l’appareil dMIX-600 ne puisse créer de playlists pour iPod™, vous pouvez lire une playlist iPod™ créée avec iTunes™.

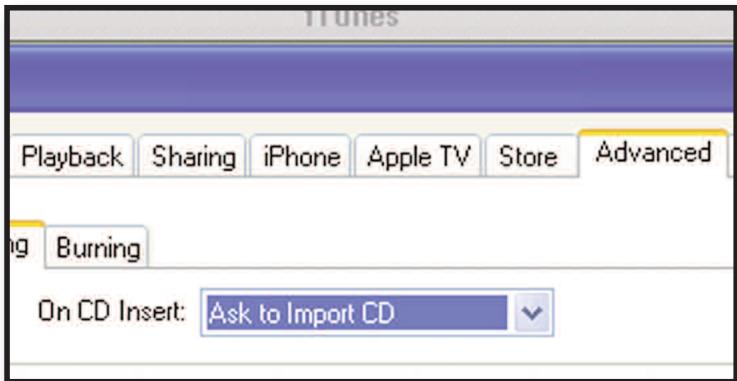

Lorsqu’une playlist a été créée via iTunes™, celle-ci peut être ajoutée au

Menu Principal de Options de Recherche.

L’explorateur de fichier vous permet de visualiser l’arborescence de classement de vos morceaux directement sur le périphérique de stockage sans aucun autre critère spécifique. Cela est utile lorsque l’ensemble de vos morceaux sont correctement archivés, ou lorsqu’un morceau MP3 ne possède pas de TAG ID3 approprié ou incomplet. Lorsqu’un morceau ne possède pas de TAG ID3, celui-ci ne pourra être recherché dans la base de données contenant les morceaux.

Une fois que vous avez activé l’Explorateur de Fichier, vous aurez à l’écran les fichiers tels qu’ils sont rangés sur le périphérique de stockage. Utilisez la Molette (Jog Wheel) ou les Touches de Navigation (Navigator Keypad) afin de localiser le fichier que vous recherchez. Appuyez sur la Flêche

Gauche du Clavier de Navigation afin de revenir au Menu Principal. Lorsque vous avez localisé le fichier MP3 recherché, appuyez simplement sur la touche Enter & le morceau sera chargé. Appuyez sur la Touche Search Mode, située à gauche de l’écran LCD, à tout moment, afin de revenir au Menu Options de Recherche. De façon similaire, lorsque vous êtes en Mode Recherche, appuyez sur la Touche Play Mode afin de revenir à l’écran de lecture.

Fig 3.7 - Sélection d’une Playlist iPod/XML à partir du Menu de Recherche.

Fig 3.8 - Création d’une Playlist à partir de fichiers numérotés via l’Explorateur de Fichier

Affichage de la Waveform & du Temps

Fig 4.1 - Recherche des morceaux récemment ajoutés

Last 100 (Les 100 morceaux lus dernièrement)

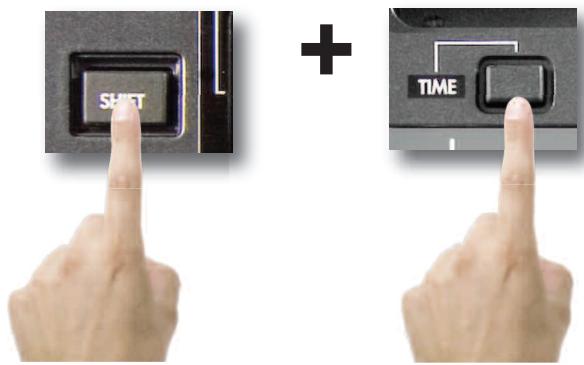

Appuyez sur la touche Time pour passer de l’affichage du temps restant à l’affichage du temps écoulé. Le temps écoulé vous indique le temps écoulé depuis le début du morceau. Temps restant: le temps restant avant la fin du morceau.

En changeant le mode d’affichage du temps, notez que la barre de progression change de sens.

Fig 4.6 - Affichage sur l’écran LCD du temps restant

à la fois. Cette fonction vous aidera également à choisir parmi deux morceaux ayant le même titre.

Pendant la Lecture ou le Mode Recherche, la touche Info vous permettra d’afficher instantanément tous les attributs du morceau en cours de Lecture ou du morceau trouvé lors de la Recherche.

The Info function displays:

Artiste - Tel qu’il est enregistré dans le tag ID3

Titre - Tel qu’il est enregistré dans le tag ID3 Album - Tel qu’il est enregistré dans le tag ID3 Type de Fichier Audio - MP3 ou WAV Genre - Tel qu’il est enregistré dans le tag ID3 Chemin d’accès et Nom de Fichier - Exactement tel qu’il existe dans l’arborescence du périphérique de stockage.

Fig 4.7 - La touche Info est utilisée pour afficher tous les attributs d’un morceau.

Fig 4.8 - Affichage de la Page/Ecran 1 sur 3

Notez que la plupart des attributs sont tirés du tag ID3 contenu dans le fichier MP3. Si certains attributs (Informations concernant le titre) sont manquants dans le tag ID3, ces derniers ne seront pas affichés lors de l’utilisation de la fonction Info. Notez aussi que lors de l’utilisation de fichiers .Wav, il n’y aura pas tags ID3. Le logiciel DB placera le nom du fichier dans la section Titre du champ Info.

Appuyez sur la touche Info pour afficher tous les attributs du morceau en cours de lecture ou du morceau sélectionné. Vous pouvez utiliser les

Touches du Clavier de Navigation ou la Jog Wheel afin de faire défiler l’ensemble des informations.

Fig 4.9 - Affichage de la Page/Ecran 2 sur 3

Pour sortir de cet affichage, appuyez à nouveau sur la touche INFO ou sur l’une des touches MODE PLAY ou MODE SEARCH. Vous basculerez automatiquement dans le mode sélectionné.

Fig 5.0 - Affichage de la Page/Ecran 3 sur 3

Par défaut, lorsque vous appuyez sur Enter pour sélectionner un morceau depuis le Mode Search (Recherche), l’appareil charge automatiquement le morceau sélectionné et passe en Mode Play.

Si le morceau est déjà en lecture, et que vous désirez revenir à l’affichage du Mode Lecture (PLAY), appuyez sur la Touche Play Mode.

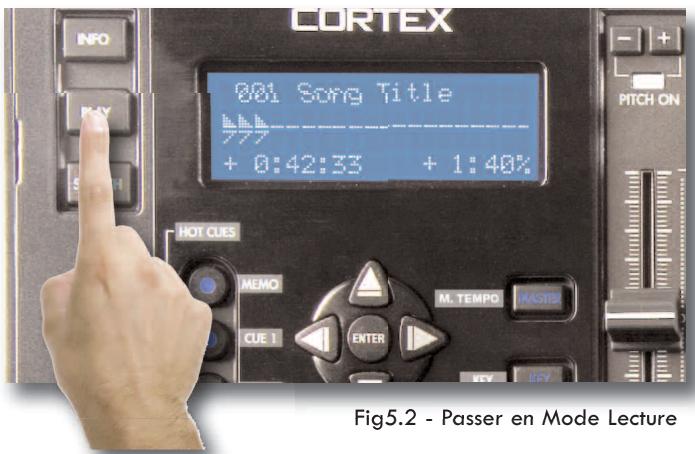

Fig5.2 - Passer en Mode Lecture

Mode Single (Lecture simple) (Single Auto Cue) En Mode Single, dès qu’un morceau a été chargé, l’appareil se cale à la première note de musique, puis reste en attente, jusqu’au déclenchement de la lecture en appuyant sur Play. A la fin du morceau, l’appareil se mettra automatiquement en Pause. Pour activer ce mode, appuyez simultanément sur Shift+Single du coté souhaité.

En Mode Single OFF (Désactivé) la lecture démarrera automatiquement après sélection et chargement du morceau. A la fin du morceau, la lecture passera au morceau suivant. Celui-ci est affiché dans la page des

Résultats de la Recherche. Avec le Mode Single désactivé, vous pouvez jouer tous vos morceaux résultant de la Recherche, tels qu’ils sont affichés à l’écran. Appuyez simultanément sur SHIFT et la touche Single permet de désactiver le mode Single.

Vous gagnez ainsi en flexibilité. En mode 4 et 8%, la précision du Pitch est de 0,05%.

Pour passer de Pitch On (Pitch actif) à Pitch Off (Pitch inactif) et inversement, appuyez simultanément sur les touches Pitch Bend (+) et Pitch Bend

(-). La LED s’allume lorsque le Pitch est On (Actif). Le Potentiomètre de variation de Pitch n’aura aucun effet si le Pitch est Off (Inactif).

Fig 5.5 - Activation du Réglage de Vitesse (Pitch) On/Off en appuyant sur les deux touches simulltanément.

Pour choisir une autre échelle de variation du Pitch, appuyez simultanément sur Shift+Pitch Bend (+) ou Pitch Bend (-). L’écran LCD affichera alors momentanément la nouvelle échelle sélectionnée.

Pour une variation momentanée de la vitesse (Pitch), les touches Pitch Bend

(+) et Pitch Bend (-) vous permettent alors d’augmenter ou de diminuer la vitesse d’un pourcentage relatif au temps auquel vous garderez la touche enfoncée.

Fig 5.6 - Utilisez le Potentiomètre linéaire, les touches + & - ou la Molette (Jog wheel) afin de contrôler la vitesse de lecture.

Lorsque le JOG Mode n’est pas sélectionné (Voyant éteint), la Jog Wheel

(Molette) vous servira également pour contrôler une variation instantanée de la vitesse (Pitch Bend).

Fonctions Key Adjust & Master Tempo

Les fonctions Key Adjust & Master Tempo vous permettent de contrôler individuellement la Tonalité (Key) & le Tempo de tout morceau. Lorsque ces fonctions sont activées, les touches Pitch Bend (+) & Pitch Bend (-) permet tent de régler la tonalité par pas d’un demi ton. Le fader linéaire & la Molette (Jog Wheel) servent alors à régler le Master Tempo (De façon permanente - Fader linéaire - ou temporaire - Molette -). Pour activer les fonctions Master Tempo & Key Adjust, appuyez sur la touche Master Tempo. Si vous appuyez sur la touche Key uniquement, cette fonction ne sera pas activée. Il vous faut impérativement activer simultanément le mode Master Tempo. Pour désactiver la fonction Key Adjust, appuyez simplement sur la touche Key Adjust à tout moment, les valeurs originelles seront instantanément restituées (Réglage original). Pour revenir au mode Pitch (Réglage de vitesse), appuyez sur la touche Master Tempo ou appuyez sur les touches Pitch Bend (+) & Pitch Bend (-). Si la fonction Key Adjust est activée, cette procédure la désactivera simultanément.

Fig 5.7 Master tempo & Key adjust

à l’aide de la touche Jog Mode

Fonctions de Navigation pendant la Lecture

En utilisant le Clavier de Navigation, vous pouvez vous déplacez dans le morceau de la même manière qu’avec la Jog Wheel.

En utilisant les Flêches Haut & Bas (Up & down) de Navigation vous pouvez accéder au morceau précédent ou suivant situé dans les Résultats de la Recherche. Par exemple, si vous avez lancé une recherche par Artiste, et que le dMIX-600 a trouvé 10 morceaux, vous pouvez choisir l’un de ces morceaux grâce aux Flêches Haut & Bas (Up & down) de Navigation.

Left/Right (Gauche/Droite)

Le Mode Shuffle s’active et se désactive en appuyant sur les touches Shift+Info. L’écran LCD reflète alors cette activation de la fonction.

Fig 6.0 - Affichage du Mode Shuffle (Lecture aléatoire) sur l’écran LCD

Avec le dMIX-600, la création et la mémorisation de points cue est rapide et aisée.

Fig 6.1 - Appuyez sur la touche CUE pour revenir à 0:00:00.

Par défaut, lorsqu’aucun point CUE n’est créé ou mémorisé, si vous appuyez sur la touche Cue, le morceau revient au début

(0:00:00 ) et se met en pause.

Pour placer un Point Cue pendant la lecture, à tout moment, appuyez sur

Pause, puis utilisez les Flêches Gauche et Droite du Clavier de Navigation ou la Jog Wheel pour ajuster la position du point Cue à la frame près. Appuyez maintenant sur la touche Play, le Point Cue est enregistré.

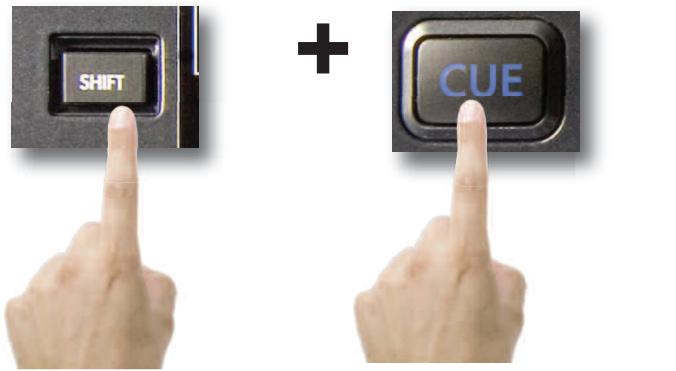

Fig 6.2 - Mémorisation d’un Point Cue à l’aide des touches Shift+Cue

être effectué en pleine lecture, sans que celle-ci soit en Pause. L’afficheur (Ecran LCD) indiquera alors que le Point Cue a bien été sauvegardé.

Pour revenir au Point Cue sélectionné, appuyez simplement sur la touche

Cue pendant la lecture. Ne pas appuyer sur la touche Pause, ce qui aura pour effet de sélectionner un autre point Cue. Une fois revenu à ce Point Cue, l’appareil se met automatiquement en mode Pause. Pour mémoriser un nouveau Point Cue, vous n’avez pas besoin d’effacer le précédent. Appuyez simplement sur Shift+Cue une nouvelle fois, l’ancien point Cue sera alors remplacé par le nouveau.

Veuillez noter que tout enregistrement de Point Cue sur un périphérique

USB, nécessite un système de fichier FAT32. Si vous utilisez un iPod, celuici doit aussi être formaté sous Windows (FAT32).

Fig 6.3 - Effacez le Point Cue à l’aide des touches Shift+Cue

Pour effacer le Point Cue sauvegardé, gardez enfoncée la touche Shift et appuyez sur la touche Cue pendant deux secondes. L’afficheur (Ecran LCD) vous indiquera que le Point Cue a bien été effacé.

éditer un point hot cue, appuyez sur la touche SHIFT et sur l’une des 2 touches hot cue, puis utilisez la Molette (Jog Wheel) afin de localiser précisemment le point désiré. Pour effacer les points hot cue, appuyez sur la touche Shift + celle du point hot cue à effacer durant 2 secondes. Lorsque la touche s’éteint, cela signifie que le point hot cue a été effacé.

Les points Hot Cues sont sauvegardés par morceau sur le Périphérique de

Stockage de Masse (MSD) et sont automatiquement reconnus dès le chargement du morceau si la fonction AUTO RECALL est activée à partir du Menu Edit. Ces informations restent en mémoire jusqu’à leur effacement. Donc, si vous avez enregistré un point Hot Cue et que vous souhaitez le sauvegarder, celui-ci est déjà sauvegardé ! Gardez en mémoire que le chargement de ces points peut ralentir le chargement du morceau que vous souhaitez lire. Si vous n’en avez pas besoin, nous vous recommandons de ne pas les conserver en mémoire afin de charger plus rapidement les morceaux à lire.

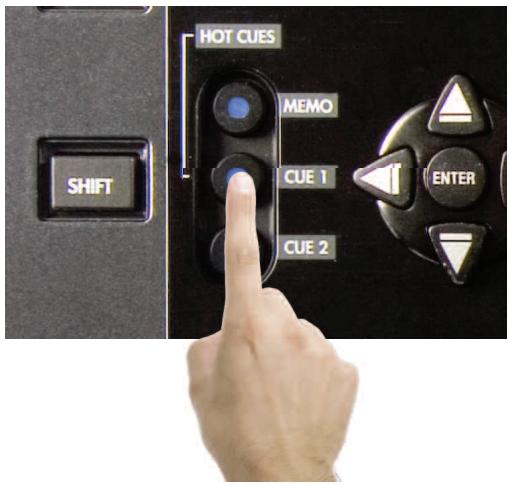

Fig 6.4 - Activation des points hot cues

Appuyez sur la touche IN afin d’enregistre le point de départ - la touche s’illumine alors - de la boucle (Fig A). Sur l’écran LCD apparaît alors ce point représenté par l’icône (i). Puis appuyez sur la touche OUT afin d’enregistrer le point de sortie de la boucle. La touche OUT s’illumine alors indiquant que la boucle est enregistrée. Le dMIX-600 continuera à jouer cette boucle indéfiniment. Ce point de sortie (OUT) est alors représenté par l’icône (o) sur l’écran LCD.

Fig A Edition des Points de la Boucle Parfaite (Loop points)

Lorsque la boucle a été enregistrée, vous pouvez éditer le point d’entrée (IN) et le point de sortie (OUT), appuyez sur les touches SHIFT + IN. L’écran affichera ENTREZ POINT D’ENTREE.. Vous pouvez utiliser la Molette (Jog Wheel) afin de modifier le point d’entrée de la boucle (IN), de même appuyez sur les touches SHIFT + OUT & l’écran affichera ENTREZ POINT DE SORTIE. Vous pouvez alors ajuster le point de sortie (OUT) de la boucle. Pour sortir de ce mode, appuyez sur SHIFT & le bouton du point édité, l’écran revient alors à la position précédente.

(Loop) précédemment enregistrée (FIG D), la lecture de la boucle reprend.

Appuyez une nouvelle fois sur la touche OUT afin de sortir de la boucle.

Fig D Effacer une Boucle Parfaite (Loop)

Appuyez sur les touches SHIFT & R/LOOP durant 2 secondes. Les touches IN & OUT s’éteindront. Vous pouvez alors créer une nouvelle boucle. Vous pouvez créer autant de boucles que vous souhaitez mais le dMIX-600 ne conservera en mémoire UNIQUEMENT la dernière boucle créée sur le morceau en cours de lecture. Cette boucle sera alors sauvegardée sur le périphérique utilisé. Cette fonction s’active à partir du menu réglages.

Configuration est accessible à la fin du Menu Principal (Main Menu).

Chaque option peut être modifiée en appuyant sur Enter. Pour sortir du Menu de Configuration appuyez sur la Touche Gauche du Clavier de Navigation. Pitch Bend - lent, normal ou rapide - lent : Varie d’un taux approximatif de 1% par seconde Certaines personnes n’utilisant jamais le Pitch, préfèreront le désactiver.

Echelle de variation de vitesse (Pitch ) - 4, 8, 16, 24%

Permet de choisir la plage de variation de vitesse. Notez que, 4 et 8% vous proposent une précision de calage de l’ordre de 0.05%. Indexation - on/off En sélectionnant “OFF”, l’appareil ne vous demandra jamais si vous voulez créer une base de données. Très pratique pour les DJs qui possèdent une librairie musicale bien classée ou pour les installations fixes.

Fig 6.7 - Menu Configuration - Page 1/4

Si votre Base de Données vient à être endommagée, le dMIX-600, via cette fonction, vous permet de récupérer les données sauvegardées sur le périphérique de stockage.

Fig 6.9 - Menu Configuration - Page 3/4

Réglage d’Affichage de la Waveform (5s, 10s, 20s, 40 s)

Permet de régler la longueur du signal audio représenté par la Waveform & affiché dans l’écran LCD. Chargement de la Waveform - Oui/Non Permet d’afficher ou non la Waveform sur l’écran LCD durant la lecture.

Affichage de l’Information BPM à partit du TAGID3 - On/Off

Permet d’afficher - si l’information est renseignée - le BPM du morceau MP3 via son TAG ID3. Si celui-ci ne comporte pas d’information sur le BPM, l’affichage restera blanc/vierge.

Sélection du Language: Anglais, Espagnol & Français

Permet de sélectionner un language utilisateur à partir du menu Configuration.

Fig 7.0 - Menu Configuration - Page 4/4

L’USB autorise la “Connexion à chaud” (Mais pas la déconnexion). Vous pouvez donc, à tout moment, connecter un périphérique USB quelque soit le mode en cours, et quelque soit l’état de l’appareil (Allumé ou éteint).

- Pour changer de périphérique:

1. Sélectionnez Changer de Périphérique (Change device) depuis le Menu Périphériques (Device Menu). 2. Sélectionnez le nouveau périphérique à l’aide des Touches de Navigation ou de la molette (Jog Wheel). 3. Si nécessaire lancez une création de base de données ou une simple vérification (Voir Section 2: Sélections des Périphériques & Création de Bases de Données).

- Ejection d’un périphérique:

1. Sélectionnez Ejection du Périphérique (Eject device) depuis le Menu Périphériques (Device Menu). 2. Sélectionnez le périphérique que vous désirez éjecter en utilisant les Touches de Navigation ou la molette (Jog Wheel). Puis appuyez sur Enter pour éjecter le périphérique. 3. Si le périphérique que vous essayez d’éjecter est utilisé par les deux côtés du dMIX-600, un message d’alerte apparaitra à l’écran “Le périphérique est aussi relié à l’autre côté” (“The device is also attached to other side!”). Cela signifie que si vous voulez réellement éjecter ce périphérique, il vous faudra l’éjecter des deux cotés du contrôleur avant de débrancher le périphérique. 4. Lorsque l’écran affiche “Le périphérique peut être retiré en toute sécurité” (“The device can be safely removed“), vous pouvez alors retirer votre périphérique. 5. Si vous utilisez un lecteur externe de CD-ROM/DVD-ROM, vous devez utiliser la touche d’Ejection de celui-ci pour charger ou décharger le disque.

Si la procédure d’Ejection n’est pas respectée, vous pouvez endommager irrémédiablement les fichiers (Fichiers ouverts lors de la déconnexion).

Clavier de Navigation ou de la Molette (Jog Wheel)

To connect your Dmix to your PC as an Ipod dock:

1.Seat your Ipod in the Ipod dock located at the top of the unit. Mises à jour du Progiciel Une des plus puissantes caractéristiques du dMIX-600 est la possibilité de mettre à jour son programme interne. Ces mises à jour permettront une optimisation permanente & continue des fonctions, ainsi que la correction de dysfonctionnements éventuels.

Fig 7.5 - Procédure d’extinction du dMIX-600

Des mises à jour seront disponibles régulièrement sur le site http://www.cortex-pro.com.

Nous vous recommandons de télécharger chaque nouvelle mise à jour afin de vous garantir une fonctionnalité optimale, ainsi qu’une compatibilité plus importante.

Pour vérifier la version installée du progiciel:

1. Mettre le dMIX-600 sous tension et N’Y CONNECTER AUCUN PERIPHERIQUE!

Fig 7.6 - Détection automatique de mise à jour. Requête d’installation.

Pour télécharger la mise à jour du progiciel, suivre les étapes suivantes:

1. En utilisant Internet Explorer, téléchargez sur votre ordinateur la dernière mise à jour disponible sur le site http://www.cortex-pro.com

2. Décompressez et copiez le fichier à la racine de votre périphérique de stockage USB connecté à votre ordinateur.

3. Déconnectez le périphérique de stockage USB de votre ordinateur puis connectez le au dMIX-600. Sélectionnez ce périphérique dans le Menu des

Périphériques (Device Menu). Important ! Assurez vous de la stabilité de votre alimentation. Aucune déconnection ou coupure de courant ne sera supportée durant la mise à jour.

Fig 7.7 - Mise à jour du progiciel en 8 étapes

4. Lorsque le dMIX-600 détecte la mise à jour du progiciel disponible sur la racine du périphérique, il vous demandera si vous voulez ou non installer cette mise à jour. Répondez: OUI. Si la version de la mise à jour présente dans le périphérique de stockage est la même, ou plus ancienne, que celle déja installée, elle sera ignorée.

5. La mise à jour s’effectuera en 8 étapes. Cela ne prendra que quelques minutes. Si l’alimentation est coupée pendant ce processus ou le périphérique USB débranché, le programme interne de l’appareil pourrait être sérieusement endommagé.

6. Lorsque la mise à jour est terminée, l’appareil s’éteindra tout seul. Vous devrez alors appuyer sur Power pour le rallumer. Dès le redémarrage, le nouveau progiciel installé prendra effet. Vous pouvez effacer le fichier de mise à jour de votre périphérique de stockage USB, ou le laisser (Il ne sera pas détecté une nouvelle fois).

Fig 7.8 - Extinction de l’appareil après installation de la mise à jour

Le VU-mètre permet de visualiser le niveau de sortie stéréo de la sortie Master (Principale) du dMIX-600, ainsi que le niveau individuel de chaque entrée. Utilisez le commutateur Cue/PGM situé au dessus du VU-mètre. Mettez le en position CUE afin de visualiser la Voie 1 ou la Voie 2. Mettez le en position PGM afin de visualiser le niveau de sortie Master (Principale). Afin d’éviter toute distorsion, nous vous recommandons de conserver un niveau audio entre 0 & +5dB sur le VU-mètre.

Fig 8.3 -Réglages Gain & Corrections

Paramétriques 3 bandes du dMIX-600 par voie

Jack 6.35mm, et partagent le réglage de Volume & les Corrections

Paramétriques (2 bandes). Ces réglages sont situés à gauche en face avant (Partie frontale) de l’appareil. Vous pouvez modifier la tonalité à l’aide de la double correction High (Aigu) & Low (Basse) & le volume à l’aide du potentiomètre rotatif Mic Volume. N’oubliez pas que ces réglages concernent les deux entrées microphone.

Fig 8.4 - Section Cue (Pré-écoute) du dMIX-600

Fig 8.5 - Section microphone du dMIX-600

En modifiant le retard, cela modifie harmonieusement le spectre des fréquences.

En positionnant le potentiomètre de contrôle vers la gauche, l’effet flanger ralentit, à l’inverse, vers la droite il accélére.

La réverbération est la persistance d’un son original dans un espace particulier & défini. Lorsqu’un son est produit dans un espace donné, un écho apparaît & ralentit la propagation du son compte tenu de la résistance de l’air et des murs créant ainsi cet effet de réverbération. Ceci est plus perceptible lorsque le signal d’origine est stoppé, mais que les réflections continuent, baissant en amplitude, jusqu’à devenir inaudibles. Les pièces volumineuses, telles que les cathédrales, les gymnases, les piscines couvertes... sont des exemples typiques dans lesquelles les réverbérations peuvent

être clairement audibles. Un certain nombre de musiques tendent à s’accomoder harmonieusement de cet effet. En positionnant le potentiomètre de contrôle vers la gauche, la réverbération s’atténuera. A l’inverse, en le positionnant vers la droite, la réverbération augmentera.

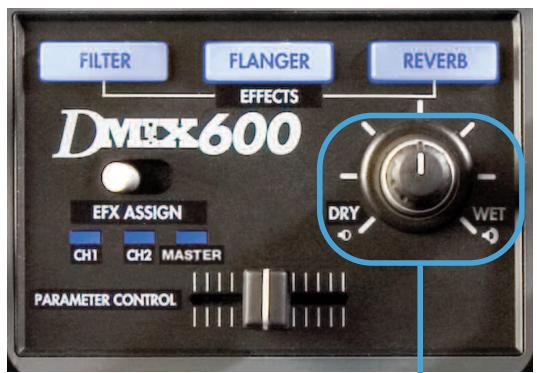

Fig 8.8 Réglage du volume des effets durant le mix

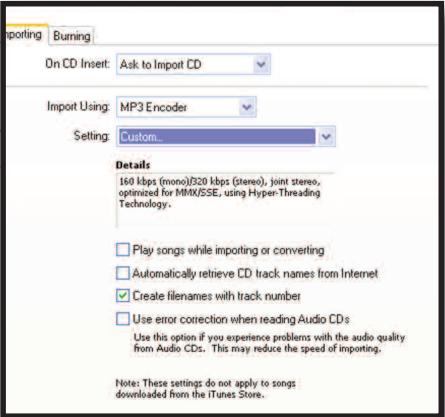

A la ligne “ Importer avec: “, vous avez le choix parmi deux formats possibles.

ENCODEUR WAV Si vous désirez garder votre musique en haute qualité (Qualité CD, non compressée), choisissez l’encodeur WAV puis “ Automatique”

Configuration & Réglages des Morceaux au Format WAV. comme “Réglage”. Les autres cases peuvent rester comme elles sont.

Attention : Une fois que la musique a été compressée en MP3, elle n’aura pas une meilleure qualité si vous la convertissez en WAV... Vous ne ferez qu’augmenter la taille du fichier de

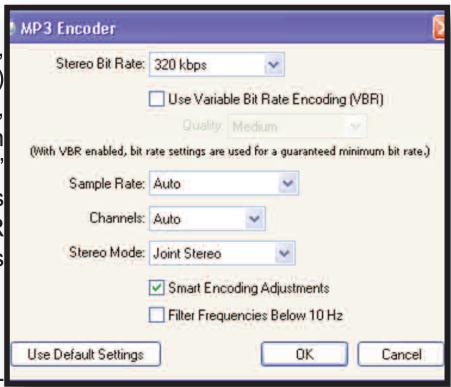

Si vous avez choisi “Encodeur MP3”, sélectionnez “Personnaliser” dans l’option “Réglages”. Le taux de compression par défaut qui apparaitra sera 192kbps, nous vous recommandons 320Kbps, la qualité sera bien meilleure en n’augmentant que sensiblement la taille du fichier.

A la ligne “Débit stéréo”, choisissez (320 kbps) puis juste dessous, assurez vous que l’option

“Utiliser l’encodage VBR” est bien DECOCHEE! Les fichiers encodés en VBR sont bien moins fiables que les fichiers CBR.

Les autres options peuvent rester par défaut à l’exception de l’option “Filtrer les fréquences inférieures à 10 Hz”. Vous pouvez décocher cette case. Les fréquences inférieures à 10 Hz ne sont pas nécessaires pour la reproduction du son sur votre ordinateur, mais il peut être intéressant des les garder lors d’une diffusion sonore sur un gros système comme dans une discothèque par exemple.

En appuyant sur “TYPE”, vos musiques seront triées par format, sélectionnez celles qui ne sont pas au format mpeg (MP3). Avant de convertir ces fichiers, vérifiez qu’ils se sont pas “protégés” ou

“DRM”. Si, certains fichiers sont de ce type, placez les dans un dossier différent. ILS NE PEUVENT PAS ÊTRE CONVERTIS. Une fois ces fichiers déplacés, vous pouvez les supprimer de votre biblibothèque iTunes™. Sélectionnez maintenant les fichiers restants qui ne sont ni MP3, ni WAV puis cliquez sur “AVANCE” en haut de l’écran, puis “Convertir la sélection en MP3”. iTunes™ démarre alors la conversion de tous les fichiers sélectionnés. Cela peut prendre un certain temps & dépend du nombre de fichiers que vous avez à convertir.

La page réglages MP3 doit ressembler à celleci.

Si vos réglages sont corrects, cliquez deux fois sur OK. iTunes™ est maintenant prêt

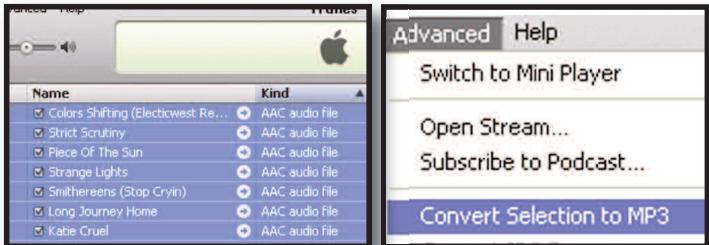

à importer/convertir vos fichiers dans le format utilisé par le dMIX-600. FORMAT AAC & FICHIERS DRM La plupart des fichiers de musique compressés sont déjà en MP3 cependant, il se peut que vous possédiez déjà des fichiers compressés dans un autre format que MP3 ou WAV. Peut-être avezvous déjà acheté des fichiers audio via iTunes: ces fichiers sont certainement protégés contre la copie (Fichiers DRM) et doivent être séparés du reste de votre bibliothèque car il est impossible de les convertir. Triez et identifiez vos fichiers: Les fichiers AAC et DRM ne sont pas compatibles avec le dMIX-600.

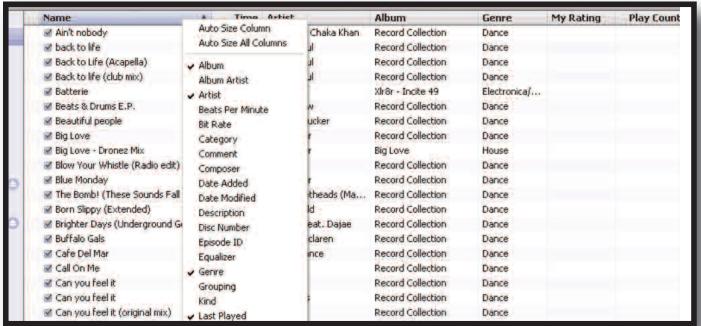

Vous devez tout d’abord identifier les différents types de fichiers, pour cela, triez votre bibliothèque par “TYPE”. Si “TYPE” n’apparaît pas dans les choix en haut de votre liste, vous pouvez le rajouter en faisant un “click droit” sur l’un des titres de colonne.

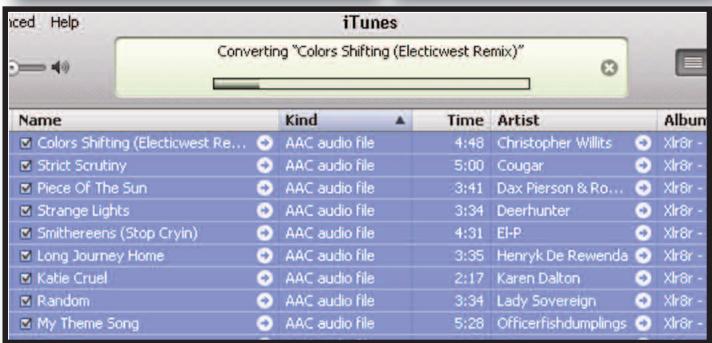

Une fois la conversion terminée, les “anciens” fichiers seront toujours visibles et surlignés. Appuyez alors sur la touche “Supprimer” pour les effacer de la liste. Vous pouvez aussi relancer un tri par

“TYPE” puis supprimer tous les fichiers non MP3 ou non WAV. Cette étape étant terminée, vous pouvez maintenant transférer votre bibliothèque sur un disque dur externe, ou bien “Synchroniser “ votre bibliothèque et votre iPod™. N’oubliez pas d’utiliser le logiciel Cortex “DBSE software” pour mettre à jour la base de données. Votre bibliothèque est prête à être utilisée sur votre dMIX-600.

Utilisation du dMIX-600

Dans le cas d’une clé USB, vous devriez trouver un commutateur de protection d’écriture sur la clé USB, commutez-le.

- Le périphérique a déja été éjecté en respectant la procédure d’éjection.

Débranchez le connecteur USB, et branchez le à nouveau.

- Le périphérique n’est pas formaté avec un système reconnu. Les formatages acceptés sont : FAT32, NTFS, HFS+, CDFS & UDFS.

- Le périphérique ne fonctionne pas sans un pilote d’installation spécifique.

Certains périphériques de stockage nécéssite un pilote d’installation pour fonctionner. Les cas similaires sont de plus en plus rare grace à l’apparition de la norme USB. Ces périphériques spécifiques ne sont pas compatible avec le dMIX-600.

- Le périphérique a été retiré sans respecter la procédure d’éjection. Si tel est le cas, il se peut que l’appareil n’ait pas détecté l’absence de périphérique et essaie donc d’y accéder.

- Si le périphérique de stockage USB est alimenté par une alimentation externe, assurez vous qu’il soit bien alimenté.

- Si le périphérique vient juste d’être connecté, et qu’il a immédiatement

été sélectionné, le driver ne sera peut être pas accessible. Attendez 10 secondes ou répétez l’opération. “Error creating DB” ou “ Erreur de création de DB” s’affichera si il ne reste plus assez d’espace disponible sur le périphérique de stockage pour créer la base de donnée.

- Si vous n’avez plus assez d’espace sur votre périphérique, effacez quelques fichiers et essayez à nouveau la procédure de création de base de données.

- Vérifiez votre câble USB de connexion au dMIX-600.

- Si le périphérique de stockage USB est alimenté par une alimentation externe, assurez vous qu’il soit bien alimenté.

Fig 8.9 - Message d’erreur, périphérique plein ou indisponible

Pour plus d’informations, visitez le site de Cortex: http://www.cortex-pro.com

Pour plus d’information sur la garantie, veuillez vous référer à la page de garantie de ce manuel.

Published by GCI Technologies Corporation Copyright © 2007 GCI Technologies Corp. All rights reserved. Features & specifications subject to change without notice. Aux USA, Cortex offre une garantie d’un an* à compter de la date d’achat de l’appareil.

Cette garantie limitée ne couvre pas tout dommage et/ou dysfonctionnement liés à une utilisation défectueuse, abusive & innappropriée, ainsi qu’à tout défaut d’entretien et/ou réparation(s) effectuée(s) par un revendeur/technicien non agréé.

Aucune responsabilité ne peut être imputée ni à GCI, ni à Cortex et l’ensemble de ses distributeurs en cas de dommage(s) direct(s) et indirect(s) consécutif(s) à l’utilisation des appareils. Ceci inclut perte de propriété, de revenue, de profit, coûts d’installation/désinstallation... Toutes les conditions de garantie proposées et mises en place par GCI sont limitées à 1 an. Cette garantie démarre à compter de la date d’achat de l’appareil par l’utilisateur final. Les conditions de garantie peuvent évoluées en fonction des lois & législations localement en vigueur.

Procédure de Retour de Votre Appareil en Cas de Panne:

Aux U.S.A., merci de contacter notre Customer Service Representatives au (732)738-9003. Celui-ci vous procurera une Autorisation de Retour de

Marchandise (RMA), ainsi que l’adresse d’un réparateur agréé à proximité de votre domicile. Après avoir reçu votre RMA, joignez à l’appareil une copie de votre facture d’achat originale, ainsi qu’un descriptif de panne le plus précis possible. Adressez votre colis par transporteur, avec assurance, au Service Technique de GCI ou au réparateur agréé dont les coordonnées vous ont été communiquées par notre Customer Service Representatives. Votre N° de RMA doit être écrit de façon lisible à l’extérieur de l’emballage afin de ne pas entraver la procédure mise en place par GCI. Tout colis reçu sans N° de RMA sera automatiquement refusé. Pour toute intervention sous garantie, l’intégralité des frais de réparation est pris en charge par GCI. Votre appareil vous sera retourné à nos frais. Pour les interventions hors garantie, GCI procédera à la réparation de votre appareil dès réception du paiement du montant équivalent à la réparation (Attention: les frais de port inhérents au retour seront ajoutés ultérieurement). La garantie n’est valable que dans le pays où l’appareil a été acheté. Toute intervention technique effectuée en dehors du pays d’achat sera effectuée hors garantie. Pour toute intervention sous garantie, vous devez régler les frais d’expédition aller; GCI prend en charge les frais inhérents au retour de l’appareil pour les USA (Zone Continentale). Les frais de retour seront ajoutés pour les Etats suivants: Alaska, Hawaii, Puerto Rico, Canada, Bahamas & Iles Vierges. Un délai de 2 à 4 semaines constitue la durée moyenne entre l’expédition et le retour de tout appareil. Sous conditions habituelles, votre appareil sera immobilisé durant 10 jours ouvrables au sein de notre service technique. GCI n’est pas responsable du délai inhérent au transport.

Pour toute intervention technique & conditions de garantie en dehors des USA, merci de contacter directement l’une de nos filiales la plus proche de votre lieu de résidence. Les coordonnées de celles-ci sont situées en bas de la page des caractéristiques techniques du présent mode d’emploi ou connectez-vous directement sur le site de Cortex: http://www.cortex-pro.com. * Sauf autres conditions de garantie en vigueur localement.

Pour Enregistrer votre Appareil

Modèle d’Appareil: Date d’Achat du Produit:

Merci de valider la garantie de votre appareil en l’enregistrant sur le site http://www.cortex-pro.com
