MODE D'EMPLOI AWC APPLIED ENERGY

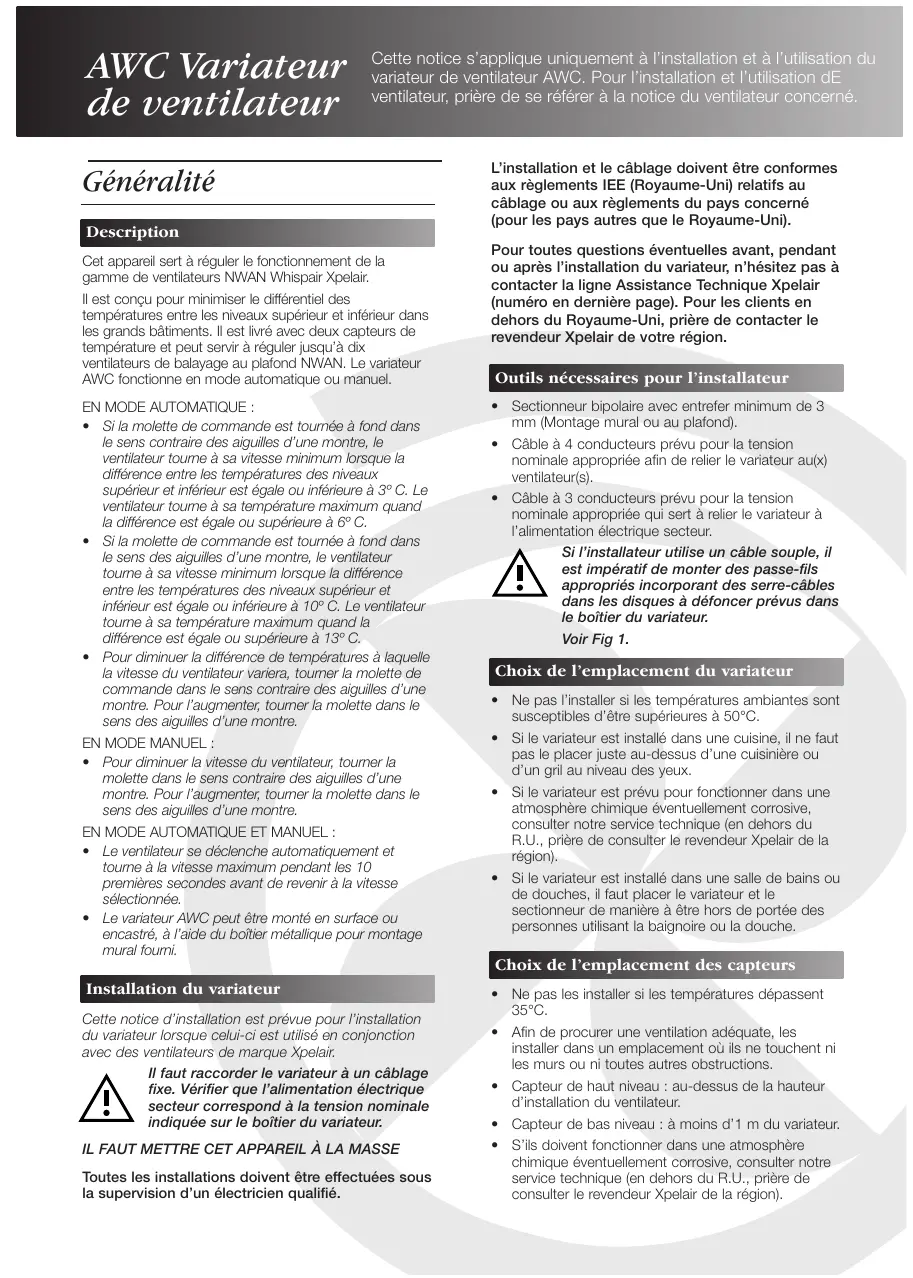

AWC Variateur de ventilateur eur AWC. Pour l'installation.et.lutilisation, ventilateur, prière de se référer à lasnotice-duventilateuncont Généralité Cet appareï sert à réguler le fonctionnement de la gamme de ventilateurs NWAN Whispair Xpelair. Il est conçu pour minimiser le différentiel des températures entre les niveaux supérieur et inférieur dans les grands bâtiments. Il est Ivré avec deux capteurs de température et peut servir à réguler jusqu'à dix ventilateurs de balayage au plafond NWAN. Le variateur AWC fonctionne en mode automatique ou manuel.

+_ Sila molette de commande est toumée à fond dans le sens contraire des aiguilles d'une montre, le ventilateur tourne à sa vitesse minimum lorsque la différence entre les températures des niveaux supérieur et inférieur est égale ou inférieure à 3° C. Le ventilateur tourne à sa température maximum quand la aifférence est égale ou supérieure à 6° C. + Sila molette de commande est tournée à fond dans le sens des aiguiles d'une montre, le ventilateur tourne à sa vitesse minimum lorsque la différence entre les températures des niveaux supérieur et inférieur est égale ou inférieure à 10° C. Le ventilateur tourne à sa température maximum quand la différence est égale ou supérieure à 13° C. +_ Pour diminuer la différence de températures à laquelle la vitesse du ventilateur variera, toumer la molette de commande dans le sens contraire des aiguilles d'une montre. Pour l'augmenter, tourner la molette dans le sens des aiguiles d'une montre.

+_ Pour diminuer la vitesse du ventlateur, tourner la molette dans le sens contraire des aiguiles d'une montre. Pour l'augmenter, tourner la molette dans le sens des aiguiles d'une montre. EN MODE AUTOMATIQUE ET MANUEL : +_ Le ventiateur se déclenche automatiquement et tourne à la vitesse maximum pendant les 10 premières secondes avant de revenir à la vitesse sélectionnée. Le variateur AWC peut étre monté en surface ou encastré, à l'aide du boîtier métalique pour montage mural fourni. Insta n du variateur Cette notice d'installation est prévue pour l'installation du variateur lorsque celui-ci est utiisé en conjonction avec des ventilateurs de marque Xpelair Il faut raccorder le variateur à un câblage fixe. Vérifier que l'alimentation électrique secteur correspond à la tension nominale indiquée sur le boîtier du variateur. IL FAUT METTRE CET APPAREIL À LA MASSE Toutes les installations doivent être effectuées sous la supervision d’un électricien qualifié. L'installation et le câblage doivent être conformes aux règlements IEE (Royaume-Uni) relatifs au câblage ou aux règlements du pays concerné {pour les pays autres que le Royaume-Uni). Pour toutes questions éventuelles avant, pendant ou après l'installation du variateur, n'hésitez pas à contacter la ligne Assistance Technique Xpelair {numéro en dernière page). Pour les clients en dehors du Royaume-Uni, prière de contacter le revendeur Xpelair de votre région. Outils n allateur

pour là Sectionneur bipolaire avec entrefer minimum de 3 mm (Montage mural ou au plafond. Câble à 4 conducteurs prévu pour la tension nominale appropriée afin de relier le variateur au(x) ventilateur(s) Câble à 8 conducteurs prévu pour la tension nominale appropriée qui sert à relier le variateur à l'alimentation électrique secteur. Si l'installateur utilise un câble souple, il est impératif de monter des passe-fils appropriés incorporant des serre-câbles dans les disques à défoncer prévus dans le boîtier du variateur. Voir Fig 1. hoix de 1 cement du variateur

+ Ne pas l'installer si les températures ambiantes sont susceptibles d'être supérieures à 50°C. + Si le variateur est installé dans une cuisine, il ne faut pas le placer juste au-dessus d'une cuisinière ou d’un gril au niveau des yeux. + Sile variateur est prévu pour fonctionner dans une atmosphère chimique éventuellement corrosive, consulter notre service technique (en dehors du R.U. prière de consulter le revendeur Xpelair de la région). + Si le variateur est installé dans une salle de bains ou de douches, il faut placer le variateur et le sectionneur de manière à être hors de portée des personnes utilisant la baignoire ou la douche. + Ne pas les installer si les températures dépassent 35°C. +_ Afin de procurer une ventilation adéquate, les installer dans un emplacement où ils ne touchent ni les murs ou ni toutes autres obstructions. + Capteur de haut niveau : au-dessus de la hauteur d'installation du ventilateur. + Capteur de bas niveau : à moins d'1 m du variateur. +_ S'ils doivent fonctionner dans une atmosphère chimique éventuellement corrosive, consulter notre service technique (en dehors du R.U., prière de consulter le revendeur Xpelair de la région).

S'il est raccordé à une installation en place, couper l'alimentation secteur et avant toute intervention électrique, retirer les fusibles concernés. Si le ventilateur est déjà installé.

1. Vérifier que l'alimentation électrique est coupée.

2. Décomnecter les connexions secteur de la prise ou

du bloc de raccordement avec le ventilateur.

8. Retirer le câblage existant et le sécuriser.

Si le ventilateur n'est pas déjà installé.

1. Vérifier que la tension nominale du ventilateur

convient à l'alimentation secteur.

2. Monter les ventilateurs conformément à la notice

8. Acheminer le câble à trois conducteurs entre

l'emplacement du variateur et l'emplacement du sectionneur.

4. Acheminer le câble à quatre conducteurs entre

l'emplacement du variateur et l'emplacement du sectionneur. Montage du variatéur Retirer le couvercle et le cadre de montage.

1. Pour détacher la façade du cadre de montage,

retirer les couvercies à visser et les deux vis (Voir Fig. 2a et b).

2. Pour détacher le cadre de montage du boîtier

mural, retirer les deux vis (Voir fig. 20).

8. Détacher le boîtier mural de l'encadrement en

4. Vérifier que la tension nominale inscrite à l'intérieur

du variateur convient à l'alimentation secteur.

5. Déconnecter le fil de mise à la masse du boîtier

6. Pour obtenir des trous d'entrée dans le boîtier en

plastique et le boîtier métallique, retirer les disques à défoncer requis (Voir Fig. 1). Montage du boîtier mural Le port des lunettes de protection est impératif pendant toutes les opérations de perçage et de découpage. Vérifier qu'il n'y a pas de tuyaux ni de câbles dissimulés sous la surface du mur, ni d'obstructions sur le mur, ex. tuyaux/câbles d'électricité, gaz, eau. Pour un montage en surface

1. Insérer des passe-fis appropriés dans les disques

2. Faire passer les deux câbles dans les passe-fils.

3. Fixer le boîtier mural et l'encadrement en plastique

sur le mur, en utilisant les trous de montage prévus pour cela.

4. Reconnecter le fi de mise à la masse dans le boitier

mural Pour un montage encastré

1. Faire un trou dans le mur d'une dimension

suffisante pour recevoir le boîtier mural. Insérer des passe-fls appropriés dans les disques défoncés. Faire passer les deux câbles dans les passe-fils. Fixer le boîtier mural dans le mur. Vérifier que la bride du cadre de montage est à ras de la surface finie du mur (Voir schéma F3).

5. Reconnecter le fil de mise à la masse dans le boîtier

mural Montage des capteurs. À l'aide des deux clips fournis, monter les capteurs de température à l'horizontale, sans toucher le mur ni le plafond. + Monter le capteur ayant un câble de 10 m à la position du niveau supérieur. + Monter ke capteur ayant un cäble de 1 m à la position du niveau inférieur et le protéger de manière adéquate Installer les câbles dans des conduits enfermés, en laissant les extrémités prêtes à être raccordées dans le variateur. 5 © Raccordement des connexions électriques . Monter le sectionneur conformément aux instructions du fabricant. . Raccorder le variateur au sectionneur, et au ventilateur, comme indiqué au schéma F1 approprié. Raccorder les câbles des capteurs aux bomières de capteurs inférieur et supérieur. … Raccorder les autres ventilateurs en parallèle. .. Remonter le cadre de montage sur le boitier métalique dans le mur. . Remonter la façade sur le cadre de montage. Remonter les couvercies à visser.

cordement à l'alimentation Secteur,

1. Vérifier que l'alimentation électrique est coupée et

que les fusibles ont été retirés.

2. Acheminer le câble entre le sectionneur et le point

de connexion à l'aimentation électrique.

3. Faire toutes les connexions dans le sectionneur

conformément aux instructions du fabricant.

4. En respectant tous les règlements IEE et les

règlements du pays, faire la connexion au point d'alimentation électrique

5. Faire un contrôle final pour vérifier que tous les

points de la mise à la masse sont reliés et que tous les couvercles ont été correctement remis en place sur le ventilateur, le variateur et le sectionneur.

6. Remettre en place tous les fusibles, et mettre

l'alimentation électrique sous tension. Fig 1. Emplacements des passe-fls de câbles Fig 2a. Retirer les couvercles à visser Fig 2b. Retirer la façade Fig 2c. Retirer le cadre de montage

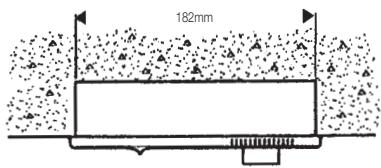

Vérifier que la bride du cadre de montage est à ras du mur

) Bloc de raccordement du ventilateur

2) Bloc de raccordement du

variateur Capteur inférieur

8) Molette Avant ou Arrière

9) Mode automatique où manuel

10) Témoin de fonctionnement du ventilateur

4) Capteur supérieur

) Sectionneur bipolaire

6) Fusible (6,3 À F nominal)

18) Couvercle à visser

16) Boîtier métallique mural

17) Encadrement en plastique

12) Réglage de la vitesse/température

Avant de nettoyer le variateur, il faut totalement l'isoler de l'alimentation électrique. Essuyer soigneusement le couvercle avec un chiffon humide. Le sécher soigneusement. Vérifier que les fentes de ventilation sont toujours dégagées de toutes obstructions. + Ne jamais immerger le variateur dans l'eau ou dans d'autres liquides. + Ne jamais utiliser de solvants pour nettoyer le variateur. + À part le nettoyage, il n'est requis aucun autre entretien.
