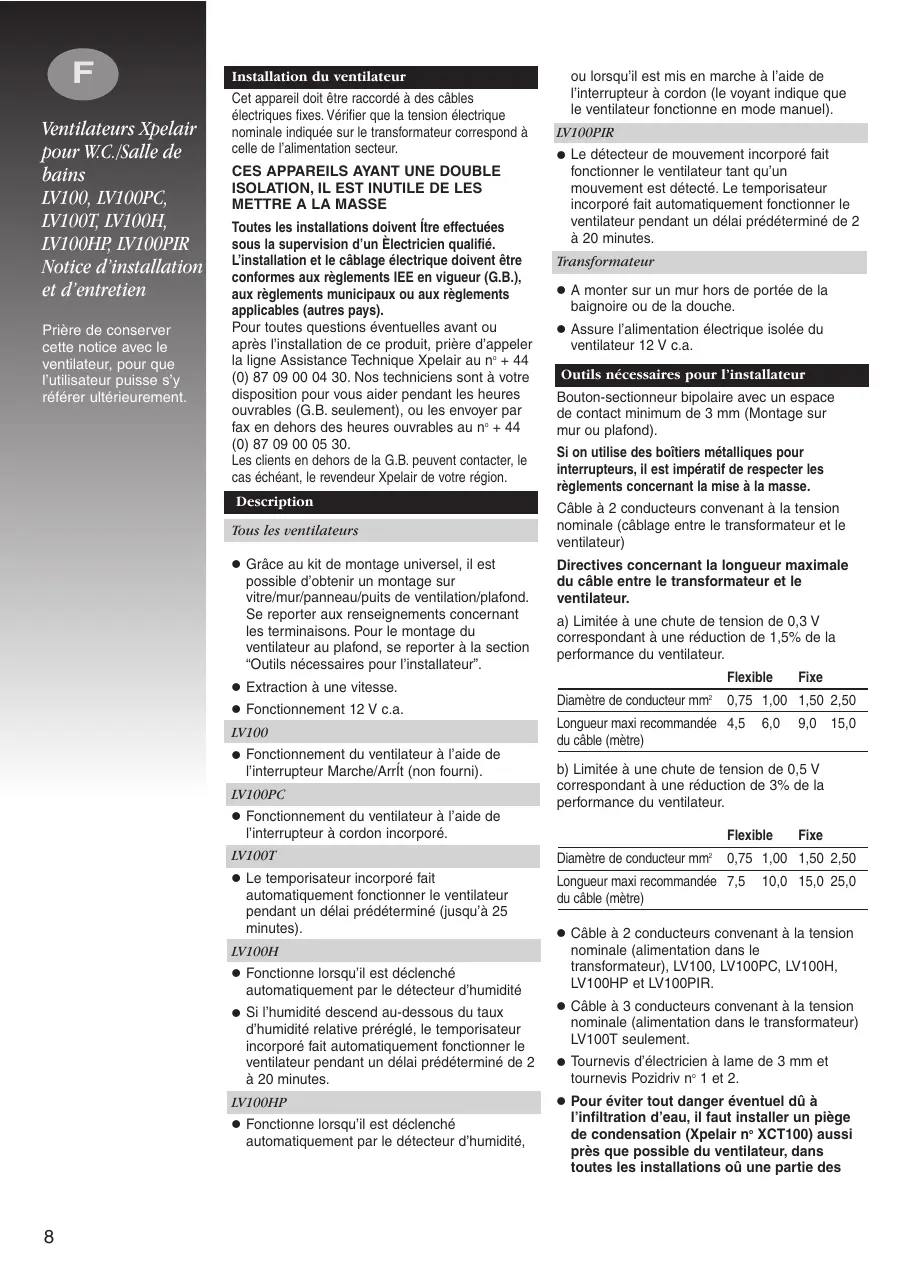

MODE D'EMPLOI LV 100PC APPLIED ENERGY

Installation du ventilateur

Cet apparéil doit être raccordé à des cables électriques fixes. Vérifier que la tension électrique nominale indiquée sur le transformateur correspond à cette de l'alimentation secteur.

CES APPAREILS AYANT UNE DOUBLE ISOLATION, IL EST INUTILE DE LES METTRE A LA MASSE

Toutes les installations doivent être effectuées sous la supervision d'un Electricien qualifié. L'installation et le câblage électrique doivent être conformés aux règlements IEE en vigueur (G.B.), aux règlements municipaux ou aux règlements applicables (autres pays).

Pour toutes questions éventuelles avant ou après l'installation de ce produit, prière d'appeler la ligne Assistance Technique Xpelair au n^ + 44 (0) 87 09 00 04 30. Nos techniciens sont à votre disposition pour vous aiderpendant les heures ouvrables (G.B. seulement), ou les envoyer par fax en dehors des heures ouvrables au n^ + 44 (0) 87 09 00 05 30.

Les clients en dehors de la G.B. peuvent contacter, le cas échéant, le revendeur Xpelair de votre région.

Description

Tous les ventilateurs

• Grace au kit de montage universal, il est possible d'obtenir un montage sur vitre/mur/panneau/puits de ventilation/plafond. Se reporter aux renseignements concernant les terminaisons. Pour le montage du ventilateur au plafond, se reporter à la section "Outils nécessaires pour l'installateur".

• Extraction à une vitesse.

• Fonctionnement 12 V c.a.

IV100

• Fonctionnement du ventilateur à l'aide de l'interrupteur Marche/Arrêt (non fourni).

LV100PC

• Fonctionnement du ventilateur à l'aide de l'interrupteur à cordon incorpore.

LV100T

• Le temporisateur incorpore fait automatiquement fonctionner le ventilateur pendant un-delai prédéterminé (jusqu'à 25 minutes).

IV100H

• Fonctionne lorsqu'il est déclenché automatiquement par le détecteur d'humidité
• Si l'humidité descend au-dessous du taux d'humidité relative prépréglé, le temporisateur incorpore fait automatiquement fonctionner le ventilateur pendant un début prédéterminé de 2 à 20 minutes.

LV100HP

• Fonctionne lorsqu'il est déclenché automatiquement par le détecteur d'humidité,

ou lorsqu'il est mis en marche à l'aide de l'interrupteur à cordon (le voyant indique que le ventilateur fonctionne en mode manuel).

LV100PIR

• Le détector de mouvement incorpore fait fonctionner le ventilateur tant qu'un mouvement est détecté. Le temporisateur incorpore fait automatiquement fonctionner le ventilateur pendant un-delai prédéterminé de 2 à 20 minutes.

Transformateur

• A monter sur un mur hors de portée de la baignoire ou de la douche.
  Assure l'alimentation electrique isolée du ventilateur 12 V c.a.

Outils nécessaires pour l'installateur

Bouton-sectionneur bipolaire avec un espace de contact minimum de 3 mm (Montage sur mur ou plafond).

Si on utilise des boitiers metalliques pour interrupteurs, il est impératif de respecter les réglements concernant la mise à la masse.

Câble à 2 conducteurs convenant à la tension nominale (câblage entre le transformateur et le ventilateur)

Directives concernant la longueur maximale du cable entre le transformateur et le ventilateur.

a) Limitée à une chute de tension de 0,3 V correspondant à une réduction de 1,5% de la performance du ventilateur.

	Flexible		Fixe
Diamètre de conducteur mm2	0,75	1,00	1,50	2,50
Longueur maxi recommendée du cable (mère)	4,5	6,0	9,0	15,0

b) Limitée à une chute de tension de 0,5 V correspondant à une réduction de 3% de la performance du ventilateur.

	Flexible		Fixe
Diamètre de conducteur mm2	0,75	1,00	1,50	2,50
Longueur maxi recommandaeducâtre (mètre)	7,5	10,0	15,0	25,0

Cable a 2 conducteurs convenant a la tension nominale (alimentation dans le transformateur), LV100, LV100PC, LV100H, LV100HP et LV100PIR.
Cable at 3 conducteurs convenant à la tension nominale (alimentation dans le transformateur) LV100T seulement.
- Tournevis d'électricien à lame de 3 mm et tournevis Pozidriv n° 1 et 2.
Pour éviter tout dangereventuel du à l'infiltration d'eau, il faut installer un piège de condensation (Xpelair n° XCT100) aussi après que possible du ventilateur, dans toutes les installations ou une partie des

conduits est placé à une position supérieure au ventilateur.

Pour monter le ventilateur dans un mur, il faut également prévoir

• Foret pour béton, marteau et burin (ou équipement de perçage si disponible).
• Mortier (pour colmater la zone autour du trou).

Pour monter le ventilateur dans une vitre

Vitre de 3 à 6 mm d'épaissur (de préférence, 4 mm)
- Ne pas installer le ventilateur dans une vitre de 3 mm d'épaissier si la superficie de la vitre est supérieure à 0.2m^2
- Pour installer le ventilateur dans un double vitrage hermétique, il faut se procurer une unité fabriquee spécialisé auprès du fabricant du vitrage. Il faut aussi se procurer le kit spécial Xpelair, ref. DXDG.
- Pour les vitres à guillotine, le ventilateur doit être installé dans la vitre supérieure. Fixer la partie supérieure de la fenetre en position fermée, puis fixer des butées juste au-dessous du niveau du ventilateur afin d'éviter de l'endommager si la partie inférieure de la fenetre à guillotine est remontée.
- Pour installer le ventilateur dans un panneau de 9 à 46 mm d'épaissure, il faut se procurer un kit spécial Xpelair ref. DXDG. Ne pasinstaller ces ventilateurs dans des pannaux ayant une épaissure supérieure à 46 mm.

Pour monter le ventilateur au plafond

Il faut utiliser les accessoires appropriés pour la finition de l'installation. Ces accessoires sont disponibles auprès de Xpelair.

1.WT10:kit de conduits de finition.
2. CFWG100:Grille de finition de plafond (blanc ou gris).
3. FD100 / 3 et FD100 / 6 : conduits flexibles.

Choix de l'emplacement

Ventilateur

• Le placer aussi haut que possible.
• Aune distance d'au moins 110 mm entre les bords de la surface de montage et le centre du trou.
• Aussi loin que possible et en face de la source principale du flux d'air afin d'obtenir la circulation de l'air dans la pièce (ex. en face d'une porte interne).
• Près de la source de vapeur ou d'odeurs.
• Ne pas l'instructor dans un local où les températures ambantes sont susceptibles d'être supérieures à 50^ .
• Si le ventilateur est installé dans une cuisine, il ne faut pas le placer juste auddessus de la plaque de cuisson ou d'un grill à hauteur des yeux.
  Pour l'instructor dans une piece contenant un apparéel de chauffage au mazout disposant d'un conduit d'évacuation non équilibré, il incombe aux installateurs de vérifier qu'il existe une circulation d'air suffisante pour empêcher l'aspiration des

fumées dans le conduit lorsque le ventilateur fonctionne à son début d'extraction maximum. Pour les conditions spécifiques, seaux règlements sur la construction

• Il ne faut pas décharger l'air de refoulement dans un conduit d'évacuation prévu pour expulser les fumées provenant d'appareils qui ne sont pas alimentés à l'électricité. Il est impératif de respecter les conditions concernant les débits de flux d'admission et de décharge requisées par tous les organismes compétents de réglementation.
• Si le ventilateur doit fonctionner évientuellesment dans une atmophère chimique corrosive, consulter nos services techniques. (Pour les marchés de l'étranger, prière de contacter le distributeur Xpelair local).
• LV100PIR seulement : L'emplacement doit être choisi afin de pouvoir détecter tout mouvement. Prendre soit d'eviter toute obstruction susceptible d'afector les faisceaux de détction A .

Transformateur

• Dans un grenier ou un emplacement pratique sur le mur (ne convient pas au montage sur plafond).
  Ilne faut pas recouvrir le transformateur avecle materiaul d'isoation du renier.
• Doit être installé correctement à la verticalité pour respecter les conditions d'infiltration.
• Doit être éloigné de plus de 0,6 m de la baignoire ou de la douche, jusqu'à une hauteur de 2,25 m.
• Ne doit pas être installé dans un endroit où la température ambiente est susceptible d'être supérieure à 50^ .

Installation du bouton-sectionneur et des cables

1. Verifier que la tension nominale indiquee sur la plaque correspond a la tension secteur.
2. Vérifier qu'il n'y a pas de tuyaux ou de cables dissimulés sous la surface (ex. électricité, gaz, eau) derrière l'emplacement du bouton (dans le mur ou au-dessus du plafond). En cas de doute, consulter un professionnel qui vous conseillera.
3. Isoler l'alimentation electrique secteur.
4. Poser le cable entre l'alimentation électrique et le sectionneur bipolaire.
5. Poser le cable entre le sectionneur et l'emplacement du transformateur.
6. Poser le cable entre le transformateur et l'emplacement du ventilateur.
7. Installer le sectionneur.
8. Faire toutes les connexions dans le sectionneur.
   Remarque: Il faut placer l'interrupteur Marche/Arrêt de manière à être hors de portée des personnes utilisant la baignoire ou la douche.

Ventilateurs Xpelair pour W.C./Salle de bains
IV100, IV100PC,
IV100T, IV100H,
IV100HP, IV100PIR
Notice d'installation et d'entretien

Prière de conserver cette notice avec le ventilateur, pour que l'utilisateur puisse s'y référer ultérieurement.

AVERTISSEMENT: NE PAS FAIRE DE RACCORDEMENTS A L'ALIMENTATION ELECTRIQUE POUR L'INSTANT.

Préparation du trou pour le ventilateur

Pour les travaux au-dessus du niveau du sol, il faut toujours respecter les consignes de sécurité appropriées.

AVERTISSEMENT : IL FAUT TOUJOURS PORTER DES LUNETTES DE PROTECTION PENDANT TOUTES LES OPERATIONS A LA PERCEUSE ET AU BURIN.

Pour un montage mural

1. Vérifier qu'il n'y a pas de tuyaux ou de cables dissimulés dans le mur, ni d'obstructions à l'extérieur (ex. électricité, gaz, eau). En cas de doute, consulter un professionnel qui vous conseillera.
2. Faire un repère sur le mur correspondant au centre du trou du conduit.
3. Utiliser ce repère pour tracer un cercle correspondant à la gaine murale (diamètre de 115mm ).

Si vous disposez d'une perceuse electrique:

4a.L'utiliser conformément aux instructions du fabricant de la perceuse.

Si vous ne disposez pas d'une perceuse électrique :

4b.Percer le centre du trou dans le mur.

1. Découper le trou. Ne pas traverser le mur. Découper à partir des deux cots. (La méthode de perçage recommende consiste àencer plusieurs trous, proches les uns des autres, après de la ligne de découpe, puis utiliser un burin pour retarder la brique qui se trouve entre les trous).
2. Passer à l'extérieur et découvert un trou dans le mur extérieur en recommendant l'opération indiquée ci-dessus.
3. Couper la gaine à la longueur correcte, le cas échéant. Le tube mural fournit es escamtable et peut se déployer sur 300 mm maximum.
4. Poser la gaine. Vérifier que la gaine est inclinée vers le bas à partir du ventilateur afin que l'eau de pluie puisse s'écouler à l'extérieur.
5. Colmater la zone autour du trou. Attendre que le mortier duriscse avant de proceder à l'installation du ventilateur.

Pour le montage dans une vitre ou dans un panneau

1. Découper un trou de 125 mm de diamètre dont le centre doit se couver à au moins 110 mm du bord du panneau ou du bord de la vitre. Pour l'installation dans une fenêtre, il est recommendé de se procurar une vitre toute découpee.

Pour le montage dans un puits de ventilation

1. Vérifier qu'il n'y a pas de tuyaux ou de

câbles dissimulés dans le puits de ventilation. En cas de doute, consulter un professionnel qui vous conseillera.

1. Découper un trou de 110 mm de diamètre dans la paroi du puits.
2. Si le puits compte une paroi à cavité, utiliser le tube mural pour traverser la cavité.
3. Monter la gaine et le piège de condensation, le cas échéant, en le plaçant aussi pres que possible du ventilateur.

Pour le montage dans le plafond

1. Vérifier qu'il n'y a pas de tuyaux ou de câbles dissimulés dans le plafond/les solives, etc. En cas de doute, consulter un professionnel qui vous conseillera.
2. Découper un trou de 115 mm de diamètre.

Préparation du ventilateur pour le montage

Retirer le couvercle avant. Pour cela, utiliser un tournevis de 3 mm pour appuyer sur les agrafes situées sur les cotes de l'appareil, tout en tirant le couvercle vers l'avant M

Montage du ventilateur dans le trou

Si le travail doit être effectué au-dessus du sol, respecter les précautions de sécurité appropriées.

Montage dans un mur, un plafond ou un puits de ventilation

Faire un repère de la position sur la plaque de support

1. Tenir la plaque de support de manière à ce que le bloc de bornes soit orienté vers vous, dans le coin en haut et à gauche, et que la lèvre soit dirigée vers le trou.
2. Présenter la lèvre avec précaution dans la gaine murale, le plafond ou le puits de ventilation.
3. Ajuster la position de la plaque de support jusqu'à ce qu'elle soit à niveau.
4. Marquer les positions des trois trous de fixation dans la plaque de support dans le mur/plafond/puits de ventilation.
5. Retirer la plaque de support de la gaine.
6. Percer les troux aux positions prévues, le cas échéant, et poser des chevilles, si besoin est.

Montage de plaque de support

1. Plaquer le joint à nervures (RG100) sur la lèvre de la plaque de support ①
2. Pour le montage dans le plafond ou dans un puits de ventilation, pousser le morceau du tube mural escamable de gros diamètre sur le joint à nervures. Couper tout d'abord le tube à la longueur requise, si besoin est.
3. Si le raccordement électric du ventilateur se fait de l'arrière,errer l'obtraturer. Faire passer le cable secteur par le trou prévu dans la plaque de support et l'amener aux bornes D.

4. Si le raccordement électrique se fait du dessus, ne pas fixer le cable afin de pouvoir le monter dans le labyrinthe.

5. Introduire la lèvre de la plaque de support dans la gaine du mur/plafond ou dans le puits de ventilation, comme indiqué précédemment.

6. Utiliser les fixations appropriées pour fixer la plaque de support sur le mur/plafond ou le puits de ventilation. Si on utilise des vis, ne pas trop les serrer.

Montage du volet anti-refouleur

1. Detacher la bande adhésive de la bande en mousse fournie, puis le fixer sur l'extérieur de la lévre du volet anti-refouleur.
2. Passer à l'extérieur. Introduire la lèvre dans la gaine murale tout en maintainant ouvertes les vannes du haut et du bas.
3. Vérifier que le voit anti-refouleur est à l'horizontal, puis marquer les positions des deux trous de fixation dans le coin en haut à droite et dans le coin en bas à gauche.
4. Retirer les volets anti-refouleurs de la gaine murale.
5. Percer des trouss dans ces emplacements, puis poser les autres chevilles murales.
6. Tout en maintainant les vannes du haut et du bas ouvertes, reposer le volet anti-refouleur, puis le fixer au mur à l'aide des vis autotaraudeauuses à extrémité pointue. Ne pas trop serrer les vis.
7. Vérifier que les vannes peuvent s'ouvrir et se fermer sans coincement.

Pour le montage dans une fenetre ou un panneau

Etanchéisation du trou

1. Pour le montage dans une fenêtre ou un panneau dont l'épaissur est inférieure à 9 mm, monter le joint blanc en caoutchouc sur le bord du trou. Pour le montage dans un panneau ou un double vitrage dont l'épaissur est supérieure à 9 mm, il faut se procurar le kit pour double vitrage DXG. Suivre la notice du fabricant fourni avec ce kit spécial.

Fixer le volet anti-refouleur dans l'entretoise F

1. Tout en maintainant les vannes du haut et du bas, introduire le volet anti-refouleur dans l'entretoise de manière à ce que les trous de fixation dans le coin en haut à droite et le coin en bas à gauche correspondant aux trouxs prévus dans l'entretoise.
2. Introduire deux des vis autotaraudues à extrémité plate fournies, et fixer le volet anti-refouleur sur l'entretoise.

Montage du ventilateur dans une fenetre G

1. Il faut qu'une deuxième personne maintaine en place à l'extérieur le volet anti-refouleur et l'entretoise, l'entretoise étant plaquée contre la vitre.
2. Vérifier que les deux trous de fixation avec collerette en saillie prévus dans l'entretoise sont à l'horizontal et se trouvent à l'intérieur du trou principal.
3. En travaillant de l'intérieur, tener la plaque de

support de manière à ce que le bloc de bornes soit orienté vers vous, dans le coin en haut et à gauche, et que la lèvre soit dirigée vers ce trou.

1. Aligner les troups prévus dans la plaque de support avec ceux de l'entretoise.
2. Introduire deux des vis autotaraudeauuses à extrémité plate fournies dans les trous de fixation, et fixer le volet anti-refouleur sur l'entretoise. Ne pas trop serrer les vis.

Montage du transformateur

Le transformateur peut se fixer directement dans le mur ou s'attacher sur un boitier mural en retrait.

Pour fixer directement le transformateur

1. Retirer les deux vis assujettissant le couvercle, puis retirer le couvercle.
2. Placer le transformateur sur le mur et faire des repères pour les deux trous de fixation "A" et "C".
3. Percer et obturer les deux troughs, puis fixer le transformateur à l'aide des deux vis autotaraudeuses à extrémite pointue fournies.

Pour fixer le transformateur sur un boitier mural

1. Acheminer les câbles dans le boîtier mural et fixer le boîtier sur le mur.
2. Connecter, le cas échéant, le conducteur de mise à la masse de protection.
3. Retirer les deux obturateurs circulaires au dos du transformateur, et acheminer les cables d'alimentation secteur 12 V c.a. dans leur compartment respectif.
4. Pour fixer le transformateur sur le mur, introduire les deux vis fournies dans les trous "A" et "C", puis le fixer aux tétons du boitier mural.
5. Pour monter le transformateur dans un grenier, on peut le fixer sur une surface en bois à l'aide des deux vis fournies.
6. IL NE FAUT PAS RECOUVIR RE TRANSFORMEUR AVEC LE MATERIALU D'ISOLATION DU GRENIER.

Raccordement electrique du ventilateur H

VERIFIER QUE L'ALIMENTATION ELECTRIQUE EST ISOLEE.

Effectuer le raccordement electrique du ventilateur comme indiqued a H. Faire passer le cable entre les deux tétons en saillie (pour un raccordement à partir du dessus), et à travers le labyrinthe jusqu'au bloc de bornes.

• Pour les circuits et les circuits électriques fixes, le fusible de protection de l'appareil doit avoir une intensité inférieure à 5 A.

LV100T tableau

Pour régler le délambda de continuation de fonctionnement, introduire un petit tournevis dans l'encastrement de la broche de commande, et le tourner dans le sens des aiguilles d'une montre pour le prolonger et dans le sens contraire pour le raccourcir.

Ventilateurs Xpelair pour W.C./Salle de bains
DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR et DX100VTD
Notice d'installation et d'entretien

Prière de conserver cette notice avec le ventilateur, pour que l'utilisateur puisse s'y reférer ultérieurement.

L'humidistat est reglé à l'usine pour un taux d'humidité relative (HR) de 70% , mais il peut être réglé entre 50% et 90% HR à l'aide du bouton (H).
Le temporisateur est regle à l'usine pour un déali d'environ 20 minutes, mais il peut être regle à l'aide du bouton (T).
- Ces deux boutons sont réglibres. Tournier les boutons dans le sens des aiguilles d'une montre pour augmenter le déali ou l'HR, et dans le sens contraire pour le diminuier.

LV100PIR seulement L

Pour régler le décai de continuation de fonctionnement, tourner le tournevis dans le sens des aiguilles d'une montre pour le prolonger et dans le sens contraire pour le raccourcir.

Tous les ventilateurs

• Si le raccordement électrique est effectué par le haut, découvert la fente prévue pour le cable marquée sur le dessus du couvercle avant.
• Poser le couvercle avant en l'alignant à l'équerre par rapport à la gaine, puis l'enfencer par la gaine jusqu'à ce que les agrafes s'encliquettent dans les fentes prévues sur le couvercle avant.

Raccordement du transformateur H et J

VERIFIER QUE L'ALIMENTATION ELECTRIQUE EST ISOLEE.

1. Pour un montage en surface, acheminer le cable d'alimentation 12 V c.a. à travers les obturateurs à enforcer appropriés jusqu'à son compartment respectif.
2. Placer les cables dans les colliers à cable (cable secteur indiqué en , et faire les raccordements individés en
3. Vérifier que tous les raccordements sont fermement fixés.
4. Couper l'alimentation électrique secteur et retarder les fusibles.
5. Connecter le cable entre le sectionneur et le câblage d'alimentation électric.
6. Pour les circuits électriques fixes, le fusible de protection de l'apparil doit avoir une intensité inférieure à 5 A.
7. Reposer les fusibles etmettre le circuit sous tension.

Utilisation du ventilateur

LV100seulement

PourmettreleventilaturerenMarchoua l'arrét,utilisér l'interrupteurMarche/Arré (non fourni).Recommencer pour lemettrea/àrrêt.

LV100PCseulement

Pourmettreleventilateur en marche ou a l'arrêt,tirerpuisrelachercelcordonincorpore.
- Recommencer pour lemettre à l'arrêt.

LV100Tsubsection

Pourmettreleventilateur en marche ou a I'arrét,utiliser l'interrupteurMarche/Arrét. Lorsque l'interrupteur est mis sur arrêt,le ventilateur continue de fonctionner pendant le délambda dtemporariéregtable.

LV100H seizure

Le ventilateur fonctionné lorsque le taux d'humidité relative dépasse le niveau préréglé. Lorsque le taux d'humidité diminue, le ventilateur continue de fonctionner pendant le délambda prédérémine régliable.

LV100HP seizure

Mode manuel : utiliser le cordon incorpore. Lorsque le ventilateur est mis sur arrêt, ilppease en mode automatique après le délambda de temporisation (le voyant indique que le ventilateur fonctionne en mode manuel).

LV100PIR seulment

• Le détector déteche tout mouvement dans la piece et déclenché le ventilateur. Àpres détction d'un mouvement, le ventilateur continue de fonctionner pendant un début prédéterminé. Tout autre mouvement détecté enclenché à nouveau la série. Ainsi, la piece n'est ventilée que pendant et juste après l'utilisation. Àpres le montage du ventilateur pour la première fois dans la piece, il y aura un début de stabilisation d'environ cinq minutes. Pendant cette période, le ventilateur fonctionnera continulement pendant un-delai allant jusqu'à deux minutes.

Nettoyage (recommende une fois par mois)

IL EST PRECONISE DE DEMANDER A UN ELECTRICION QUALIFIE D'EAFFECTUER TOUTES LES OPERATIONS DE NETTOYAGE.

1. Avant de nettoyer le ventilateur, il faut complètement l'isoler de l'alimentation secteur.
2. Retirer le couvercle avant. Pour cela, utiliser un tournevis de 3 mm pour appuyer sur les agrafes situées sur les cotés de l'appareil, tout en tirant le couvercle vers l'avant M
3. Pour nettoyer le couvercle avant, l'essuyer avec un chiffon humide non pelucheurs, ou le laver dans une solution d'eau savonneuse. Sécher soigneusement le couvercle avant, puis le remonter.
4. Ne pas immerger le ventilateur dans de l'eau ni d'autres liquides pour nettoyer les autres parties du ventilateur.
5. Ne jamais utiliser de solvants forts pour nettoyer le ventilateur.
6. A part le nettoyage, le ventilateur n'exige aucun autre entretien.

Xpelair

red de suministro électrique.

aIcIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIe

Lgclal clll wlracolj wscgdoall

K 1

a a y b y /V. y 1e iiaaiy aay aay aay aay

.(H) 1/9. y/o.

aaii iia aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie aie

a /all aal lal

2.3.11

i 1
