CELAN XT SUB 32A - Système de nettoyage HECO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer actif
Caractéristiques techniques principales	Technologie bass-reflex, haut-parleur de 32 cm, réponse en fréquence de 25 Hz à 150 Hz
Alimentation électrique	230 V, 50/60 Hz
Dimensions approximatives	Dimensions : 400 x 400 x 400 mm
Poids	Environ 20 kg
Compatibilités	Compatible avec les systèmes audio HECO et autres systèmes audio de haute qualité
Tension	230 V
Puissance	Puissance de sortie de 300 W RMS, 600 W en crête
Fonctions principales	Réglage du niveau de volume, filtre passe-bas réglable, phase inversée
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant, réparabilité limitée selon les composants internes
Sécurité	Éviter l'exposition à l'humidité, ne pas bloquer les évents, respecter les instructions de sécurité fournies
Informations générales	Idéal pour les systèmes home cinéma et les installations audio professionnelles

FOIRE AUX QUESTIONS - CELAN XT SUB 32A HECO

Quelle est la puissance nominale du HECO CELAN XT SUB 32A ?

La puissance nominale du HECO CELAN XT SUB 32A est de 32 A.

Comment connecter le HECO CELAN XT SUB 32A à mon système audio ?

Pour connecter le HECO CELAN XT SUB 32A, utilisez des câbles de haut-parleur appropriés et suivez les instructions fournies dans le manuel pour les connexions aux amplificateurs ou aux récepteurs.

Quel type d'amplificateur est recommandé pour le HECO CELAN XT SUB 32A ?

Il est recommandé d'utiliser un amplificateur capable de fournir une puissance adéquate pour le HECO CELAN XT SUB 32A, idéalement entre 50 et 250 W.

Le HECO CELAN XT SUB 32A est-il compatible avec des systèmes audio multiroom ?

Oui, le HECO CELAN XT SUB 32A peut être intégré dans des systèmes audio multiroom, à condition que les autres composants soient compatibles.

Comment régler le niveau de volume sur le HECO CELAN XT SUB 32A ?

Le niveau de volume peut être réglé à l'aide du potentiomètre situé sur le panneau arrière du subwoofer, ou via votre récepteur si celui-ci le permet.

Pourquoi le HECO CELAN XT SUB 32A ne produit-il pas de son ?

Assurez-vous que le subwoofer est correctement connecté, que le niveau de volume est réglé, et que l'amplificateur ou le récepteur est allumé et configuré pour envoyer le signal au subwoofer.

Comment entretenir mon HECO CELAN XT SUB 32A ?

Pour entretenir votre HECO CELAN XT SUB 32A, nettoyez régulièrement l'extérieur avec un chiffon doux et évitez d'exposer l'appareil à des températures extrêmes ou à l'humidité.

Y a-t-il une garantie pour le HECO CELAN XT SUB 32A ?

Oui, le HECO CELAN XT SUB 32A est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel ou auprès du revendeur.

MODE D'EMPLOI CELAN XT SUB 32A HECO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D 3 GB 6 F 9 NL 12 15 E 18 P 21 S 24 RUS 27 CHN 31 J 34 Abbildungen/Illustrations 37

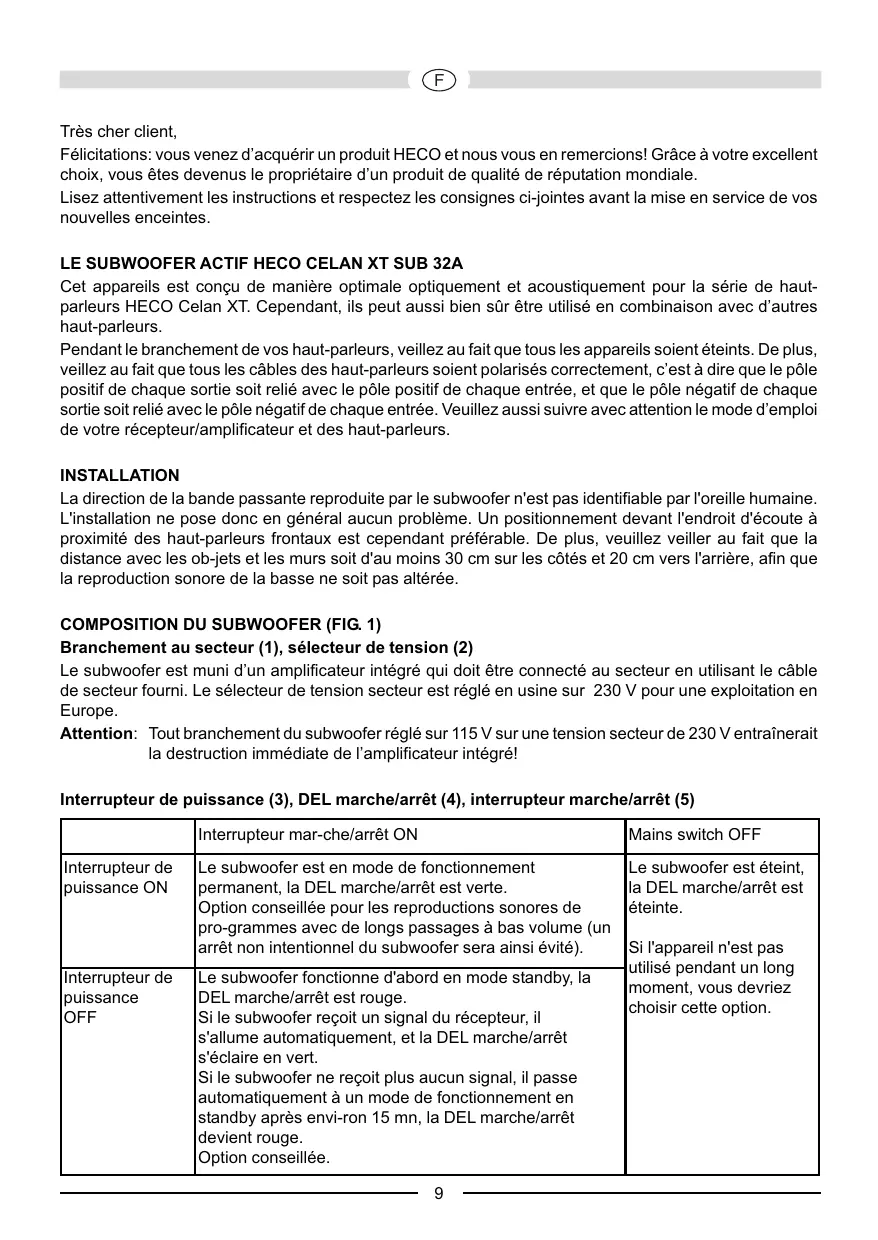

Félicitations : vous venez d'acquérir un produit HECO et nous vous en remercions ! Grâce à votre excellent choix, vous êtes devenus le propriétaire d'un produit de qualité de réputation mondiale.

Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Cet appareil est conçu de manière optiquement et acoustiquement pour la série de haut-parleurs HECO Celan XT. Cependant, il peut aussi bien sûr être utilisé en combinaison avec d'autres haut-parleurs.

Pendant le branchement de vos haut-parleurs, veillez au fait que tous les appareils soient éteints. De plus, veillez au fait que tous les câbles des haut-parleurs soient polarisés correctement, c'est-à-dire que le pôle positif de chaque sortie soit relié avec le pôle positif de chaque entrée, et que le pôle négatif de chaque sortie soit relié avec le pôle négatif de chaque entrée. Veuillez aussi suivre avec attention le mode d'emploi de votre récepteur/amplificateur et des haut-parleurs.

Installation

La direction de la bande passante reproduite par le subwoofer n'est pas identifiable par l'oreille humaine. L'installation ne pose donc en général aucun problème. Un positionnement devant l'endroit d'écoute à proximité des haut-parleurs frontaux est cependant préférible. De plus, veuillez veiller au fait que la distance avec les objets et les murs soit d'au moins 30 cm sur les côtés et 20 cm vers l'arrière, afin que la reproduction sonore de la basse ne soit pas ALTERÉE.

Branchement au secteur (1), sélecteur de tension (2)

Le subwoofer est muni d'un amplificateur intégré qui doit être connecté au secteur en utilisant le câble de secteur fourni. Le sélecteur de tension secteur est réglé en usine sur 230V pour une exploitation en Europe.

Attention: Tout branchement du subwoofer réglé sur 115 V sur une tension secteur de 230 V entraînerait la destruction immédiate de l'amplificateur intégré!

Interrupteur de puissance (3), DEL marche/arrêt (4), interrupteur marche/arrêt (5)

	Interrupteur mar-che/arrêt ON	Mains switch OFF
Interrupteur de puissance ON	Le subwoofer est en mode de fonctionnement permanent, la DEL marche/arrêt est verte. Option conseillée pour les reproductions sonores de pro-grammes avec de longs passages à bas volume (un arrêt non intentionnel du subwoofer sera ainsi évité).	Le subwoofer est étéint, la DEL marche/arrêt est étente. Si l'appareil n'est pas utilisé pendant un long moment, vous devriez désoir cette option.
Interrupteur de puissance OFF	Le subwoofer fonctionne d'abord en mode standby, la DEL marche/arrêt est rouge. Si le subwoofer recoit un signal du récepteur, il s'allume automatiquement, et la DEL marche/arrêt s'éclaire en vert. Si le subwoofer ne recoit plusaucun signal, il passé automatiquement à un mode de fonctionnement en standby après environ-ron 15 mn, la DEL marche/arrêt devient rouge. Option conseillée.

Entrées ligne (6)

Pour le branchement aux sorties à bas niveau d'un récepteur/amplificateur (fonctionnement stéréo), voir figure 4.

Pour la connexion à un récepteur AV avec une sortie subwoofer à bas niveau, voir fig. 5.

Sorties ligne (7)

Pour la connexion aux sorties à bas niveau d'un récepteur/amplificateur (fonctionnement en stéréo), voir fig. 4, ou pour la connexion d'un subwoofer supplémentaire.

Entrées haut-niveau (8)

Pour la connexion aux sorties à haut niveau (sorties haut-parleurs) du récepteur/amplificateur. Voir fig. 2 pour le branchement à un amplificateur stéréo et fig. 3 pour le branchement à un récepteur AV.

Commande de volume (9)

Grâce à cette commande, vous pouvez régler le volume des graves selon votre goût comme suit :

1. Placez la commande des graves de votre amplificateur en position centrale (linéaire).
2. Très important: Placez le réglage du volume dans la position de gauche (volume minimum).
3. Jouez de la musique et augmentez le volume de l'amplificateur à la hauteur désirée avec le régulateur de l'amplificateur.
4. Réglez le niveau des graves selon votre goût avec le régulateur de niveaux.

Recommandation: pendant le branchement à la sortie subwoofer d'un récepteur AV, le niveau du subwoofer pendant l'installation du récepteur devrait être sur 0 dB.

Régulateur de fréquence séparatrice (10)

Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. En combinaison avec des enceintes placées sur une étagère, la fréquence devrait être réglée entre 100Hz et 150Hz. Si vous utilisez des enceintes colonne, il est préféable de régler la fréquence entre 50Hz et 100Hz.

Régulateur de phase (11)

Normalement, le régulateur de phase doit être placé sur. Dans des cas assez rares, il peut parfois être avant-génu de faire varier la phase entre et (par exemple en cas de grande distance entre le subwoofer et les satellites frontaux ou si la pièce n'est pas bien conque acoustiquement). En général : la position où la zone des sons de base sonne le plus naturel est la bonne.

Fusible (12)

Utilisez exclusivement des fusibles du type indiqué sur le : oté arrêté de l'amplificateur à : oté du portefusible sur l'arrêté.

Avis important de sécurité

Protégez votre subwoofer des gouttes et des projections d'eau. Ne posez jamais des vases ou d'autres récipients contenant des liquides sur le subwoofer.

La distance entre le boîtier du subwoofer actif et les murs de la pièce ou les autres objets (par ex. meubles, parois d'étagères) doit être au minimum de 5 cm.

La plaque d'aluminium et/ou les ailettes de refroidissement de l'amplificateur situées au dos du subwoofer actif sont au refroidissement de l'amplificateur intégré et doivent aussi être à un minimum de distance de 5 cm de tous les objets et ne peuvent pas être recouvertes (par ex. rideaux).

Les ouvertures du bass-reflex du subwoofer actif ne doivent pas être recouvertes avec des objets (par ex. rideaux), afin de garantir une aération suffisante de l'amplificateur.

Le subwoofer actif ne peut pas être utilisé dans des pièces très humides.

Merci de ne placer aucun objet avec des flammes nues (par ex. des bougies) sur le subwoofer actif. Ne pas toucher le câble d'alimentation avec des mains mouillées. Ne pas le connecter. Garder le câble d'alimentation à une bonne distance des radiateurs. Ne jamais poser des objets lourds sur les câbles. La prise doit toujours être facilement accessible.

Specifications techniques

Configuration:	Subwoofer actif bass reflex, configuration Frontfire
Equipement :	pilote d'élévation longue 30 cm
Puisance de sortie RMS/Max.:	220 / 400 Watt
Bande passante:	20 – 150 Hz
Fréquence séparatrice:	50 – 150 Hz régliable
Dimensions (LxHxP):	414 x 580 x 470 mm
Accessoires:	câble secteur

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES.

Vous avez bien choisi et êtes le propriétaire heureux d'un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les HECO haut-parleurs et 2 ans de garantie sur tous les amplificateurs HECO.

Les appareils sont soumis pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficultés avec votre appareil HECO, veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous précisons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation imprécise ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu au votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que : - L'appareil soit expédié dans son emballage d'origine, - la carte de contrôle dûment remplie soit jointe, - le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie : • Matériaux d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boiler, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

Typ/Type
