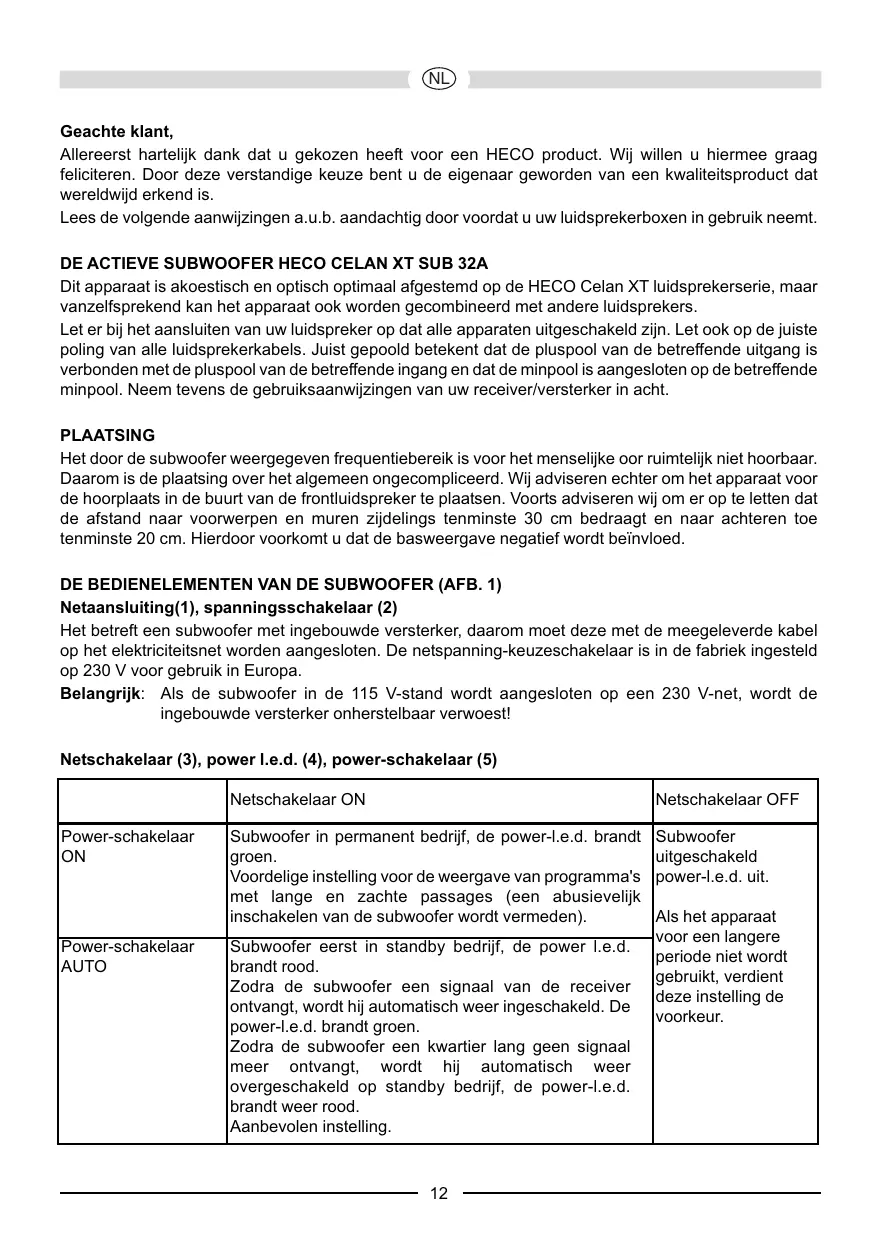

GEBRUIKSAANWIJZING CELAN XT SUB 32A HECO

Allereerst hartelijk dank dat u gekozen heeft voor een HECO product. Wij wilnen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteit'sproduct dat wereldwijd erkend is.

Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt.

DE ACTIEVE SUBWOOFER HECO CELAN XT SUB 32A

Dit apparatus is akoestisch en optisch optimal afgestemd op de HECO Celan XT luidsprekerserie, maar vanzelfsprekend kan het apparatus ook worden gecombineerd met andere luidsprekers.

Let er bij het aansluiten van uw luidspreker op dat alle apparaten uitgeschakeld zich. Let ook op de juiste poling van alle luidsprekerkabels. Juist gepoold betekent dat de pluspool van de betreffende uitgang is verbonden met de pluspool van de betreffende ingang en dat de minpool is aangesloten op de betreffende minpool. Neem tevens de gebruiksaanwijzingen van uw receiver/versterker in acheft.

PLAATSING

Het door de subwoofer weergegeven frequentiebereik is voor het menselijkkeoor ruimtelijk Niet hoorbaar. Daarom is deplaatsing over het algemeen ongecompliceerd. Wij adviserenECHTER om het apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaaten. Voorts adviseren wij om er op te letten dat de afstand maar voorwerpen en muren zijdelings tenminste 30~cm bedraagt enaar achteren toe tenminste 20~cm . Hierdoor voorkomt u dat de basweergave negatif wordt beinvloed.

DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB.1)

Netaansluiting(1), spanningsschakelaar (2)

Het betreft een subwoofer met ingebouwde versterker, waarom moet deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten. De netspanning-keuzeschakelaar is in de fabriek ingesteld op 230 V voor gebruik in Europa.

Belangrijk: Als de subwoofer in de 115 V-stand worden aangesloten op een 230 V-net, worden de ingebouwde versterker onherstelbaar verwoest!

Netschakelaar (3), power l.e.d. (4), power-schakelaar (5)

	Netschakelaar ON	Netschakelaar OFF
Power-schakelaar ON	Subwoofer in permanent bedrijf, de power-l.e.d. brandt groen.Voordelige instelling voor de weergave van programma's met lange en zachte passages (een abusievelijk inschakelen van de subwoofer worden vermeden).	Subwooferuitgeschakeldpower-l.e.d.uit.Als het apparaatvoor een langereperiode nicht worden gebruikt, verdientdeze instelling devoorkeur.
Power-schakelaar AUTO	Subwoofer eerst in standby bedrijf, de power l.e.d.brandt rood.Zodra de subwoofer een signaal van de receiver ontvangt, worden hij automatisch waar ingeschakeld.De power-l.e.d.brandt groen.Zodra de subwoofer een kwartier lang geen signaalmeer ontvangt, worden hij automatisch waar overgeschakeld op standby bedrijf, de power-l.e.d.brandt watert rood.Aanbevolen instelling.

Line ingangen (6)

Zie afbeelding 4 voor het aansluiten van de laagniveau-uitgangen van een receiver/versterker (stereobedrijf).

Zie afbeelding 5 voor het aansluien op een AV receiver met laagniveau-subwooferuitgang.

Line-uitgangen (7)

Zie afbeelding 4 voor het aansluiten op de laagniveau-ingangen van een receiver/versterker (stereobedrijf) en voor het aansluiten van een nadere subwoofer.

Hoogniveau-ingangen (8)

Voor aansluiting op de hoogniveau-regelaar-(luidspeker-)uitgangen van de receiver/versterker. Zie afbeelding 2 voor de aansluiting van een stereo versterker en afbeelding 3 voor de aansluiting op een AV-receiver.

Niveauregelaar (9)

Met deze regelaar(Int)kunt u het geluidsniveau in het lagetonen bereik maar wens instellen. Ga hiervoor als volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).
2. Belangrijk: draai de niveauregelaar tot de aanslag waar links (kleinste volume).
3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de gewenste waarde heeft.
4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

Attentie: bij het aansluiten op de subwoofer-uitgang van een AV-receiver要去 het subwoofer-niveau in het setup van de receiver ingesteld zich op 0dB.

Scheidingsfrequentieregelaar (10)

Hiermee stelt u de hoogste frequentie in die de subwoofer kan weergeven. In combinatie met rekluidsprekers dient de scheidingsfrequentie te worden ingesteld op 100Hz - 150Hz . Bij het gebruik van staande luidsprekers adviseren wij een instelling van 50Hz - 100Hz .

Faseregelaar (11)

Over het algemeen要去 de fasesregelaar worden ingesteld op (0^) . In een enkele uitzondering kan hetECHter van voordeel zich de fase in te stellen tussen 0^ en 180^ (bijvoorbeeld als de subwoofer en de front-satellieten erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen van de ruimte). Principieel geldt: de stand waar bij het onderste basistoonbereik het natureurlijkste klingt, is hetjuiste.

Zekering (12)

Er mogen alleen zekeringen worden gebruikt van het type dat vermeld staat in de opgedrukte drihoek naast de zekeringhouser aan de achterkant van de versterker.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Stel de subwoofer nooit bloat aan druip- of spatwater. Plaats ook geen vazen of andere met vloeistof gezulde gelebruksvoorwerpen op de subwoofer!

De afstand:tussen de behuizing van de actieve subwoofer energzijds en de wanden van de ruimte of eventuele andere objecten (zoals meubels of kasten) anderzijds, mag aan alle kanten nicht minder dan 5 cm bedragen

De aluminiumplaat en de koelvinnen van de versterker aan dechterzijde van de actieve subwoofer dieren om de geintegreerde versterker te koelen. Daarom moet de afstandussen de planta en de vinnen energzijds en eventuele ander objecten anders ook ten minste 5 cm bedragen en moot ze Niet worden afgedekt (bijvoorbeeld door een gordijn).

De basreflexopeningen in de actieve subwoofer mogen Niet worden afgedekt (bijvoorbeeld door gordijnen e.d.) waar der anders onvoldoende ventilatie voor de versterker is.

De actieve subwoofer mag Niet worden gebruikt in vertrekken met zeer hoge luchtvochtigheid.

Plaats nooit objecten met open vuur (zoals kaarsen) op de actieve subwoofer.

De netkabel Niet met vochtige handen vastpakken of aansluiten. De netkabel uit de buurt honden van warmtebronnen. Nooit zware voorwerpen op de netkabel leggen. De netstekker要去ijd vrij toegankelijk zijn.

TECHNISCHE GEGEVENS

Configuratie: Actief Subwoofer bassreflex, 'frontfire' principe

Scheidingsfrequentie: 50-150 Hz regelbaar

Afmetingen (bxhxd): 414 × 580 × 470 ~mm

Accessoires: netkabel

TECHNISCHE WIJZIGENGEN VOORBEHOUDEN.
