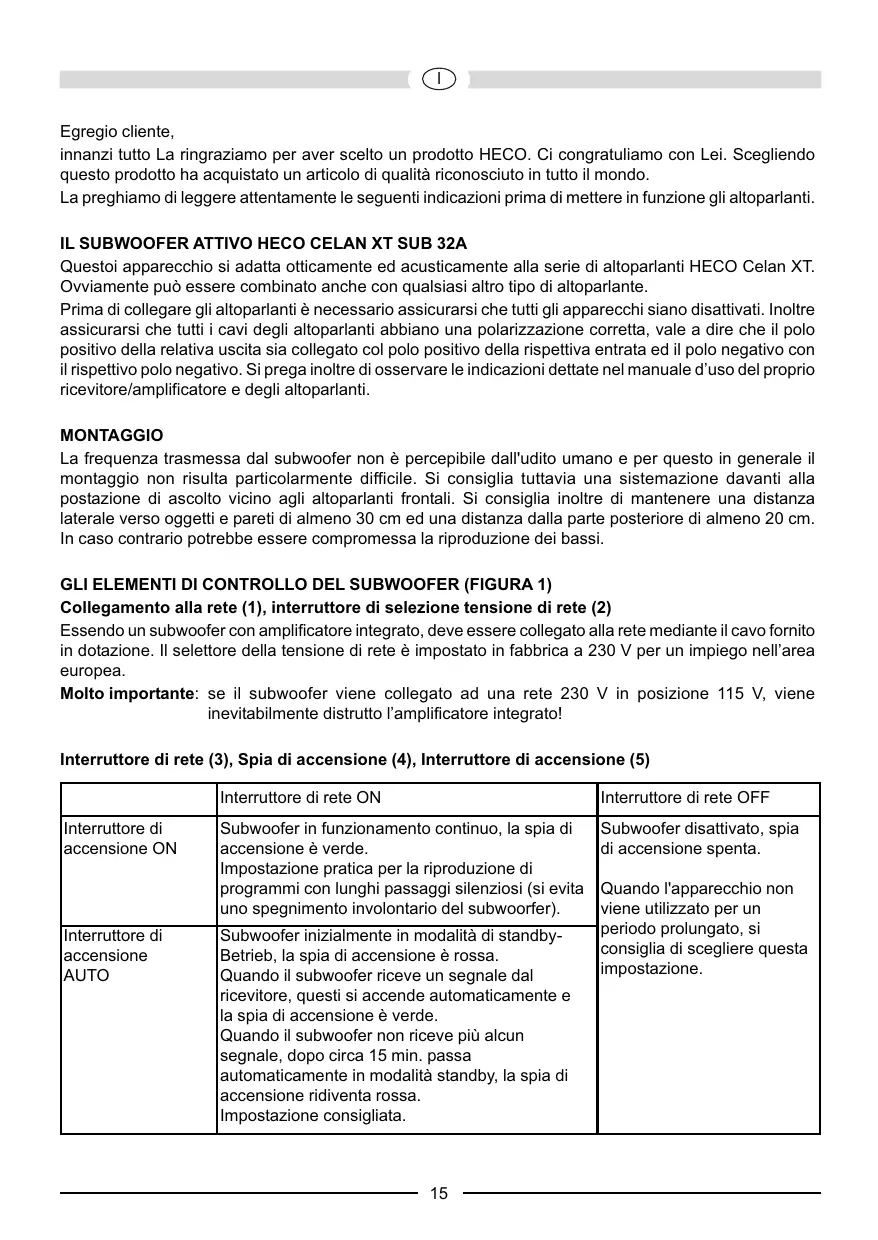

MANUALE UTENTE CELAN XT SUB 32A HECO
innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.
La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.
IL SUBWOOFER ATTIVO HECO CELAN XT SUB 32A
Questoi apparecchio si adatta otticamente ed acusticamente alla serie di altoparlanti HECO Celan XT. Ovviamente cui qualsiasi altri tipo di altoparlante.
Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli appearecchi siano disattivati. Inoltre assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo positivo della relativa uscita sa collegato col polo positivo della rispettiva entrata ed il polo negativo con il rispettivo polo negativo. Si prega inolte di osservare leindicazioni dettate nel manuale d'uso del proprio ricevitatore/amplificatore e degli altoparlanti.
MONTAGGIO
La frequenza trasmessa dal subwoofer non è percepibile dall'udito umano e per questo in generale il montaggio non risulta particolaremente dificile. Si consiglia tuttavia una sistematicione davanti alla postazione di ascolto vicinoagli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale verso oggetti e pareti di almeno 30~cm ed una distanza dalla parte posteriori di almeno 20~cm . In caso contrario potrebbe essere compromessa la riproduzione dei bassi.
GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)
Collegamento alla rete (1), interrottore di selezione tensione di rete (2)
Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione. Il selettore della tensione di rete è impostato in fabbrica a 230 V per un impiego nell'area europea.
Molto importante: se il subwoofer viene collegato ad una rete 230 V in posizione 115 V, viene inevitabilmente distrutto l'amplificatore integrato!
Interruttore di rete (3), Spia di accensione (4), Interruttore di accensione (5)
| Interruttore di rete ON | Interruttore di rete OFF | |
| Interruttore di accensione ON | Subwoofer in funzionamento continuo, la spia di accensione è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer). | Subwoofer disattivato, spia di accensione spenta. Quando l'apparecchio non viene utilizzato per un periodo prolongato, si consiglia di scegliere esta impostazione. |
| Interruttore di accensione AUTO | Subwoofer inizialmente in modalità di standby-Betrieb, la spia di accensione è rossa. Quando il subwoofer riceve un segnale dal ricevitore, questi si accende automaticamente e la spia di accensione è verde. Quando il subwoofer non riceve più alcun segnale, dopo circa 15 min. passa automaticamente in modalità standby, la spia di accensione ridventa rossa. Impostazione consigliata. |
Ingresso line (6)
Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo). Vedere figura 4.
Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 5.
Uscite line (7)
Per il collegamento ad ingressi di livelli sonori bassi di un ricevitore/amplificatore (funzionamento stereo), vede-re Figura 4, o per il collegamento di un ulteriore subwoofer
Ingressi livelli alto (8)
Per il collegamento alle uscite dei livelli alto del regolatore (altoparlante) del ricevitore/amplificatore. Si veda Fig. 2 per il collegamento ad un amplificatore stereo e Figura 3 per il collegamento ad un ricevitore AV.
Regolatore del livello (9)
Con questo regolatore si imposta a piacere il volume dei bassi:
- Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
- Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
- Accendere la musica ed augmentare a piacere il volume con il regolatore dell'amplificatore.
- Con il regolatore del livello portare il livello dei bassi al volume desiderato.
Avviso: per il collegamento di un ricevitore AV all'uscita del subwoofer è necessario impostare il livello del subwoofer nel Setup del ricevitore a 0dB.
Regolatori di separazione frequenza (10)
Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altopar-lanti da scaffale si consiglia di impostare la frequenza su 100 - 150Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione tra 50 - 100Hz
Regolatore di fase (11)
Nel funzionamento normale si consiglia di posizionare il regolatore di fase su 0^ . In pochi casi potrebbsere sventaggioso variate la fase tra 0^ e 180^ (ad es. In caso di distanza elevata tra subwoofer ed i satelliti frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente) Generalmente vale: La posizione corretta è quella nella quale il Campo del suono fondamentale inferiore risuona in modo più naturale.
Fusibile (12)
Devono essere impiegati solo fusibili del tipo indicato sul retro dell'amplificatore nel triangolo stampato di fian-co al portafusibile.
INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA
Non esporre mai il subwoofer a gobce o spruzzi d'acqua. Non vi devono nemmeno essere appoggiati vasi o altri contentitori contenti liquidi.
La distanza tra l'alloggiamento del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun dato.
La piastra in alluminio o le alette di raffreddamento dell'amplificatore servono per il raffreddamento dell'amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tendeda).
L'aperture(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amplificatore.
Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.
Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).
Non toccare o collegare il cavo di alimentazione con mani umide. Tenere lontano il cavo di alimentazione da riscaldamenti. Non pogiare mai oggetti pesanti sul cavo di alimentazione. Il cavo di alimentazione deve essere sempre accessibile.
DATI TECHNICI
Configurazione: Subwoofer attivo bassreflex, proprio, frontfire
Dotazione: Eccitatore a corsa lunga da 30 cm
Potenza d'uscita RMS/max.: 220/400 Watt
Gamma di frequenza: 20 - 150 Hz
Frequenza di taglio: 50 - 150Hz regolabile
Dimensioni(larg.h.x alt.x prof.): 414× 580× 470mm
Accessori: Cavo di rete
CON RISERVADI APPORTARE MODIFICHE TECNICHE.
