BEDIENUNGSANLEITUNG CELAN XT SUB 32A HECO

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

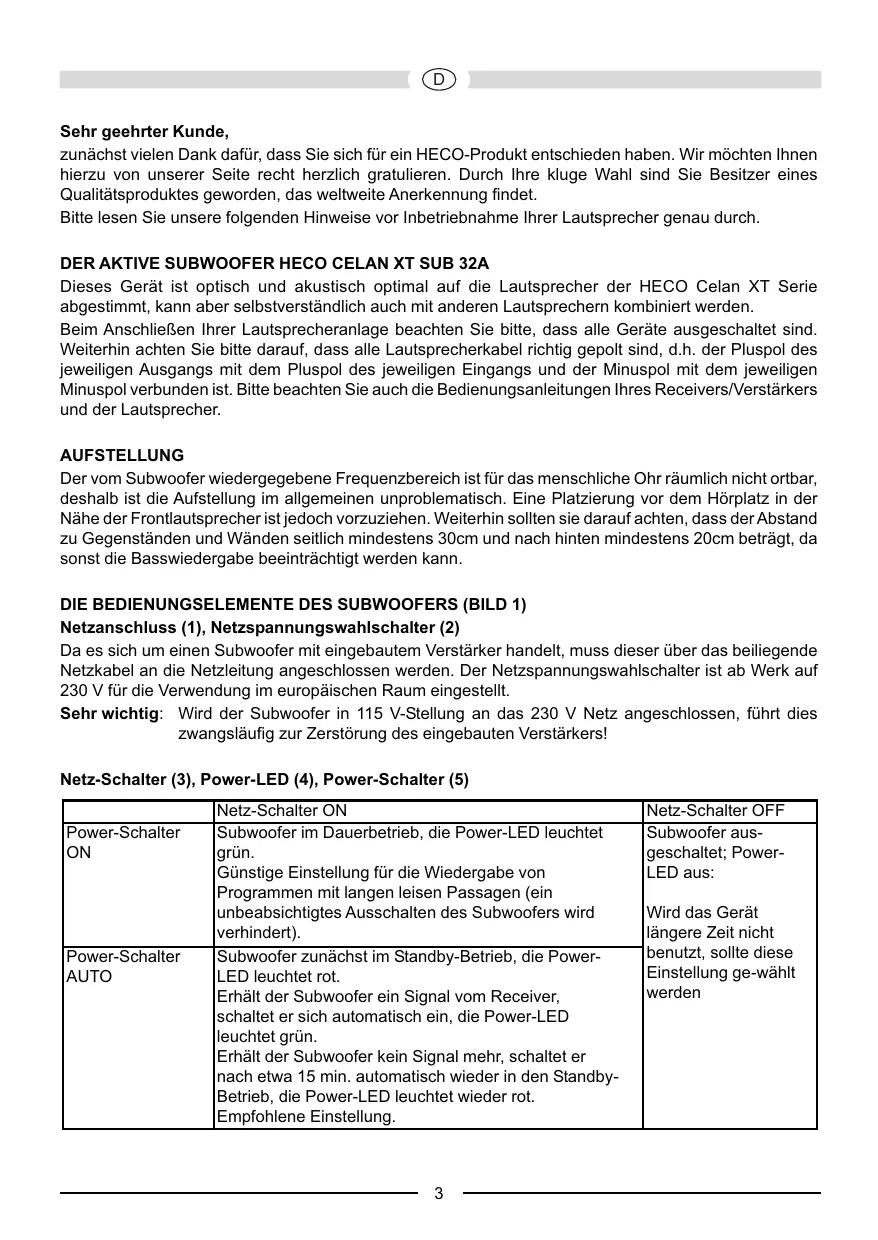

Sehr geehrter Kunde,

zunachst viel Dank dafür, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seiterecht herzlich gratulieren.Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennungfindet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher GENU durch.

DER AKTIVE SUBWOOFER HECO CELAN XT SUB 32A

Dieses Gerät ist optisch und akustisch optimal auf die Laufsprecher der HECO Celan XT Serie abgestimmmt, kann aber selbstverständlich auch mit anderen Laufsprechem kombiniert werden.

Beim Anschließlich Ihrer Laatsprecheranlage beachten Sieitte, dass alle Gerate ausgeschelt sind. Weiterhin achen Sieitte darauf, dass alle Laatsprechekabel richtig gepolt sind, d.h. der Pluspol des jeweiligen Ausgangs mit dem Pluspol des jeweiligen Eingangs und der Minuspol mit dem jeweiligen Minuspol verbunden ist.itte beachten Sie auch die Bedienungsanleitungen Ihres Receivers/Verständers und der Laatsprecher.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der Höhe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollen den darauf auf achten, dass der Abstand zu Gegenständen und Wänden seitlich mindestens 30cm und nach hinter denmindestens 20cm beträgt, daßonst die Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (1), Netzspannungswahlschalter (2)

Da es sich um einen Subwoofer mit eingebautem Veränderk handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden. Der Netzspannungswahlschalter ist ab Werk auf 230 V für die Verwendung im europäischen Raum eingestellt.

Sehr wichtig: Wird der Subwoofer in 115 V-Stellung an das 230 V Netz angeschlossen, führt dies zwangslaufig zur Zerstörung des eingebauten Verständerkers!

Netz-Schalter (3), Power-LED (4), Power-Schalter (5)

	Netz-Schalter ON	Netz-Schalter OFF
Power-Schalter ON	Subwoofer im Dauerbetrieb, die Power-LED leuchtet grün. Günstige Einstellung für die Wiedergabe von Programmen mit langen leisen Passagen (ein unbeabsichtigtes Ausschalten des Subwoofer wird verhindert).	Subwoofer aus-geschaltet; Power-LED aus: Wird das Gerät längerere Zeit nicht benutzt, sollte diese Einstellung ge-wählt werden
Power-Schalter AUTO	Subwoofer zunachst im Standby-Betrieb, die Power-LED leuchtet rot. Erhalt der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch ein, die Power-LED leuchtet grün. Erhalt der Subwoofer kein Signal mehr, schaltet er nach etwa 15 min. automatisch wieder in den Standby-Betrieb, die Power-LED leuchtet wieder rot. Empfohlene Einstellung.

Line Eingänge (6)

Zum Anschluss an Niederpegelausgabe eines Receivers/Verständerkers (Stereo-Betrieb) siehe Bild 4.

Zum Anschluss an einen AV Receiver mit Niederpegel-Subwooferausgang siehe Bild 5.

Line Ausgabe (7)

Zum Anschluss an Niederpegeleiningänge eines Receivers/Verständerkers (Stereo-Betrieb), siehe Bild 4, oder zum Anschluss eines weiteren Subwoofoers.

Hochgelegeinge (8)

Zum Anschluss an Hochpegel- (Lautsprecher-) Ausgabe des Receivers/ Verstärkers. Siehe Bild 2 für den Anschluss an einen Stereoversteller und Bild 3 für den Anschluss an einen AV-Receiver.

Pegelregler (9)

Mit diesen Regler stellen Sie die Lautstärke im Bassbereich nach ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihr Verm Veränder wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verständers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Hinweis: Beim Anschluss an den Subwooferausgang eines AV-Receivers sollen der Subwooferpegel im Setup des Receivers auf 0dB eingestellt sein.

Trennfrequenzregler (10)

Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regallautsprechen soll die Frequenz auf 100 Hz - 150 Hz eingestellt werden,kommen Standlautsprecher zum Einsatz, ist eine Einstellung von 50 Hz - 100 Hz Sinnvoll.

Phasenregler (11)

Im Normalfall sollte der Phasenregler auf 0^ eingestellt werden. In soltenen Fällen kann es jeder von Vorteil sein, die Phase zwischen 0^ und 180^ zu variieren (z.B. bei großer Entfernung des Subwooferrs zu den Front-Satelliten oder bei ungündigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der der untere Grundtonbereich am natürlichsten klingt, ist die Richtige.

Sicherung (12)

Als Sicherungarf nur der Typ verwendet werden, der auf der Rückseite des Verstärkersiben dem Sicherungsschalter angegeben ist.

WICHTIG SICHERHEITSHINWEISE

Niemals den Subwoofer Tropf- und Spritzwasser aussetzen. Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeit gefüllten Behältern benutzt werden.

Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen (z. B. Möbel, Regalwände)arf an keiner Seite 5 cm underschreiben.

Die Aluminiumplatte bzw. die Kührippen des Verstärkers auf der Rückseite des Aktivsubwooferrs davon der Kühlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen haben und darüber nicht abgedeckt werden (z. B. Vorhang).

Die Bassreflexöffnung(en) des Aktivsubwooferds dürfen nicht mit Gegenständen bedeckt werden (z. B.

Vorhänge, Gardienen), um eine ausreichende Belüftung des Verstärkers zu gewährleisten.

Der Aktivsubwooferarficht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.

Bitte keine Gegenstände mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.

Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen. Das Netzkabel von Heizgeräten fernhalten. Nie schwere Gegenstände auf das Netzkabel legen. Der Netzstecker solle immer frei zugänglich sein.

TECHNISCHE DATEN

Konfiguration: aktiver Bassreflex-Subwoofer, 'frontfire'-Prinzip

Bestückung: 30 cm Langhubtreiber

Ausgangsleistung RMS/Max.: 220 / 400 Watt

Frequenzbereich: 20 - 150 Hz

Trennfrequency: 50-150 Hz,regelbar

MaBe (BxHxT): 414 x 580 x 470 mm

Zubehor: Netzkabel

TECHNISCHE ÄNDERUNGEN VORBEHALTEN.

Dear Customer,

Frequentiebereik: 20 - 150 Hz

SUBWOOFERNS REGLAGE (BILD 1)

Nätanslutting (1), Väljaromkopplare für natspänning (2)

Wir gratulieren Ihnen! Durch ihre klgne Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfeuven sich aufgrund der hohen Qualitat eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglich es fur HECO HiFi-Lautsprecher 5 Jahre und fur HECO HiFi-Elektronik 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Wahlend der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßigen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunach an Ihren Fachhändler. Sollte es sich as notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sieitte aufdass Das Produkt in einwandfreier Originalverpackung verschirt wird, die Kontrollkarte ausgefüllt dem Produkt beilgelt · die Kaufquittung beigeftigt ist.

5. Von der Garantie ausgenommen sind: • Leuchmittel • Verschleibeite • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingerecht werden). • Kratzer in Metalteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrer Handel reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entwickelten sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.

6. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.
