Type de produit	Colonne d'extension réglable pour support de télévision
Marque	SANUS
Modèle	VISIONMOUNT ADJUSTABLE EXTENSION COLUMN FOR VMCM1-VMCA10B
Capacité de charge maximale	226,8 kg (500 lb)
Type de montage	Montage au plafond
Compatibilité de tuyau	Tuyau fileté NPT 1-1/2 po
Réglage de la longueur	Oui, hauteur réglable via extension
Pièces fournies	Tubes d'extension (x3), vis, rondelles, vis de blocage, bride
Dimensions (approximatives)	Longueur fixe : environ 30 cm (chaque tube, adaptable)
Matériau	Acier
Poids du produit	Non spécifié (estimation ~5 kg)
Alimentation	Sans objet (support mécanique)
Instructions de sécurité	Utiliser un minimum de 7 tours pour visser les tubes ; capacité de charge multipliée par 5 pour le plafond
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Réparabilité	Pièces de rechange disponibles via le service client
Garantie	Garantie limitée (consulter le fabricant)

FOIRE AUX QUESTIONS - VISIONMOUNT ADJUSTABLE EXTENSION COLUMN FOR VMCM1-VMCA10B SANUS

Comment installer la colonne d'extension VMCA10 ?

Vissez le tube d'extension avec au moins 7 tours dans le support de plafond, puis serrez les vis de blocage. Suivez les schémas de la notice.

Quel est le poids maximal supporté ?

La colonne peut supporter jusqu'à 226,8 kg (500 lb).

Quel type de tuyau est compatible ?

Elle est compatible avec un tuyau fileté NPT 1-1/2 pouce.

Puis-je utiliser cette colonne pour un support mural ?

Non, elle est conçue uniquement pour un montage au plafond avec un support A/V suspendu.

Comment ajuster la hauteur de la colonne ?

Dévissez la vis de blocage, faites coulisser le tube intérieur à la hauteur souhaitée, puis resserrez la vis. Assurez-vous d'avoir au moins 7 tours de filetage.

Quelles précautions de sécurité dois-je prendre ?

La structure du plafond doit supporter 5 fois le poids total de l'équipement. Utilisez toujours au moins 7 tours de vissage. Gardez les petites pièces hors de portée des enfants.

La colonne est-elle réglable en longueur ?

Oui, elle permet un réglage en hauteur grâce à plusieurs tubes d'extension et un système de blocage.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client SANUS ; ne retournez pas le produit au revendeur.

Puis-je utiliser la colonne avec un support VMCM1 ?

Oui, la colonne VMCA10 est conçue pour être utilisée avec les supports VMCM1 et VMCA10B.

Comment nettoyer la colonne d'extension ?

Utilisez un chiffon doux et sec. Évitez les solvants ou produits abrasifs qui pourraient endommager la finition.

MODE D'EMPLOI VISIONMOUNT ADJUSTABLE EXTENSION COLUMN FOR VMCM1-VMCA10B SANUS

(6901-100068<02>)

VMCA10

IMPORTANT SAFETY INSTRUCTIONS - SAVE THESE INSTRUCTIONS

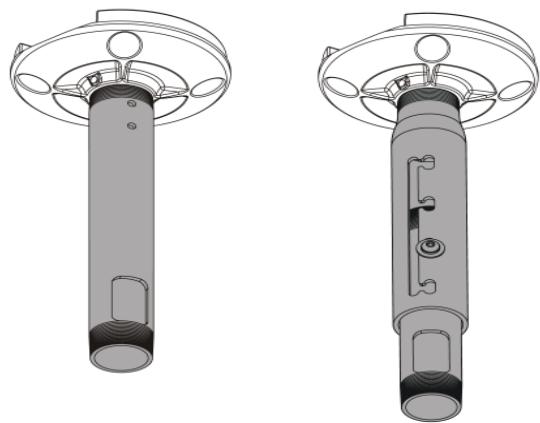

Thank you for choosing the VisionMount VMCA10 extension column. The VMCA10 extension column is designed to suspend your A/V equipment mount from a ceiling attachment. The VMCA10 will accommodate an NPT 1-1/2 in. threaded pipe. The VMCA10 will support a maximum weight of 226.8kg (500 lbs).

CAUTION

Do not use this product for any purpose not explicitly specified by Sanus Systems. Improper assembly may cause property damage or personal injury. If you do not understand these directions, or have doubts about the safety of the assembly, contact Customer Service or call a qualified contractor. Sanus Systems is not responsible for damage or injury caused by incorrect assembly or use.

CAUTION

Improper installation may result in serious injury! The ceiling structure and mounting hardware (not included) must be capable of supporting up to five times the weight of the A/V equipment and mount combined. If you have any doubts about the ability of the ceiling to support the installation, contact Sanus Systems Customer Service, or a qualified contractor.

WARNING

This product contains small items that could be a choking hazard if swallowed. Keep these items away from young children!

Hardware and procedures for multiple mounting configurations are included. When you see this symbol, choose the correct configuration to suit your needs. Not all hardware included will be used.

Supplied Parts and Hardware

Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the item to your dealer; contact Customer Service. Never use damaged parts!

[01] x 1

[02] x 1

[03] x 1

[04] x 1

[05] x 1

[06] x 2

[07] x 2

[09] x 1

Dimensions

Fixed Length Extension Column

NOTE

The ceiling attachment shown in this manual is generic; it is intended to illustrate a procedure only.

1: Install Extension Column

CAUTION

Avoid potential injuries and / or property damage! Always use a minimum of seven turns to thread the extension pipe [01] into a mating surface.

2:Tighten Set Screw

1: Install Extension Columns

CAUTION

Avoid potential injuries and / or property damage! Always use a minimum of seven turns to thread the extension pipe [01], [02] into a mating surface.

2: Tighten Set Screw

3: Install and Tighten Screw and Washers

4: Adjust Column Length

5: Install and Tighten Set Screws
