Type de produit	Éclairage LED à effet, projecteur à faisceaux
Marque	SYNQ AUDIO RESEARCH
Modèle	SUPER SOLAR RGBW
Source lumineuse	1 LED RGBW 10 W
Nombre de faisceaux	34 faisceaux nets
Fonctions principales	DMX 1 ou 3 canaux, mode autonome (auto ou son), maître/esclave, gradateur 0‑100%, stroboscope ultrarapide, vitesse de rotation réglable
Alimentation	AC 100‑240 V, 50/60 Hz
Consommation	27 W
Fusible	T‑2A
Dimensions (L × l × h)	210 × 210 × 179 mm
Poids	1,8 kg
Connecteurs DMX	XLR 3 broches mâle/femelle
Contrôle sonore	Microphone interne
Accessoires inclus	Attelle de suspension, boulons, écrous, mode d'emploi
Accessoires optionnels	Télécommande CA‑8 (jack 1/4")
Température d'utilisation	Max. 45 °C, usage intérieur uniquement
Nettoyage des optiques	Externes : tous les 30 jours ; internes : tous les 90 jours (par personnel qualifié)
Sécurité	Ne pas exposer la lentille au soleil, ne pas ouvrir l'appareil, utiliser un câble de sécurité, maintien à 50 cm des murs
Réparabilité	Intervention par technicien qualifié uniquement, fusible remplaçable par modèle identique
Garantie	Garantie standard constructeur (non spécifiée), hors usage incorrect

FOIRE AUX QUESTIONS - SUPER SOLAR RGBW SYNQ AUDIO RESEARCH

Comment régler l'adresse DMX sur le SUPER SOLAR RGBW ?

Utilisez les interrupteurs DIP n°1 à n°9 pour définir l'adresse de départ. Par exemple, pour l'adresse 001, mettez le DIP n°1 sur ON et tous les autres sur OFF. Le DIP n°10 permet de choisir le nombre de canaux : OFF = 3 canaux, ON = 1 canal.

Comment utiliser le mode maître/esclave ?

Connectez les appareils en guirlande avec des câbles XLR. L'appareil dont l'entrée DMX n'est pas connectée devient le maître (adresse 001). Les autres sont esclaves (adresse différente de 001). Le DIP n°10 sur les esclaves peut inverser la rotation.

Comment nettoyer les lentilles de l'appareil ?

Nettoyez les optiques externes tous les 30 jours avec un chiffon doux et un produit pour verres. Les optiques internes doivent être nettoyées tous les 90 jours par un technicien qualifié.

À quoi sert la télécommande CA‑8 ?

La télécommande CA‑8 (optionnelle) se connecte à la prise jack 1/4" de l'appareil maître. Elle permet de contrôler la mise en veille, le stroboscope et la sélection du mode (son ou automatique) sans utiliser les DIP.

Comment régler la vitesse de rotation ?

En mode automatique (DIP n°2 sur ON), utilisez les interrupteurs DIP n°4, n°5 et n°6 pour ajuster la vitesse. Vous pouvez également changer la direction avec le DIP n°3.

Puis-je utiliser cet appareil en extérieur ?

Non, le SUPER SOLAR RGBW est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout risque de décharge électrique ou d'incendie.

Quelle est la différence entre SUPER SOLAR WHITE et RGBW ?

Le modèle WHITE utilise une LED blanche de 10 W, tandis que le RGBW utilise une LED RGBW (Rouge, Vert, Bleu, Blanc) de 10 W, permettant des couleurs variées. Le RGBW fonctionne avec 1 ou 3 canaux DMX, le White avec 1 ou 2 canaux.

Comment remplacer le fusible ?

Débranchez l'appareil du secteur. Ouvrez le porte-fusible et remplacez-le par un fusible de même type : T-2A (retardé, 2 ampères). Ne court-circuitez jamais un fusible.

Que faire si l'appareil ne répond plus ?

Vérifiez l'alimentation, les câbles DMX et la position des DIP. Réinitialisez l'adresse DMX à 001 (DIP n°1 sur ON, autres OFF). Si le problème persiste, contactez votre revendeur.

Y a-t-il une garantie sur le SUPER SOLAR RGBW ?

Oui, une garantie constructeur est applicable, mais elle ne couvre pas les dommages résultant d'une utilisation incorrecte ou du non-respect des consignes de sécurité. Conservez votre facture.

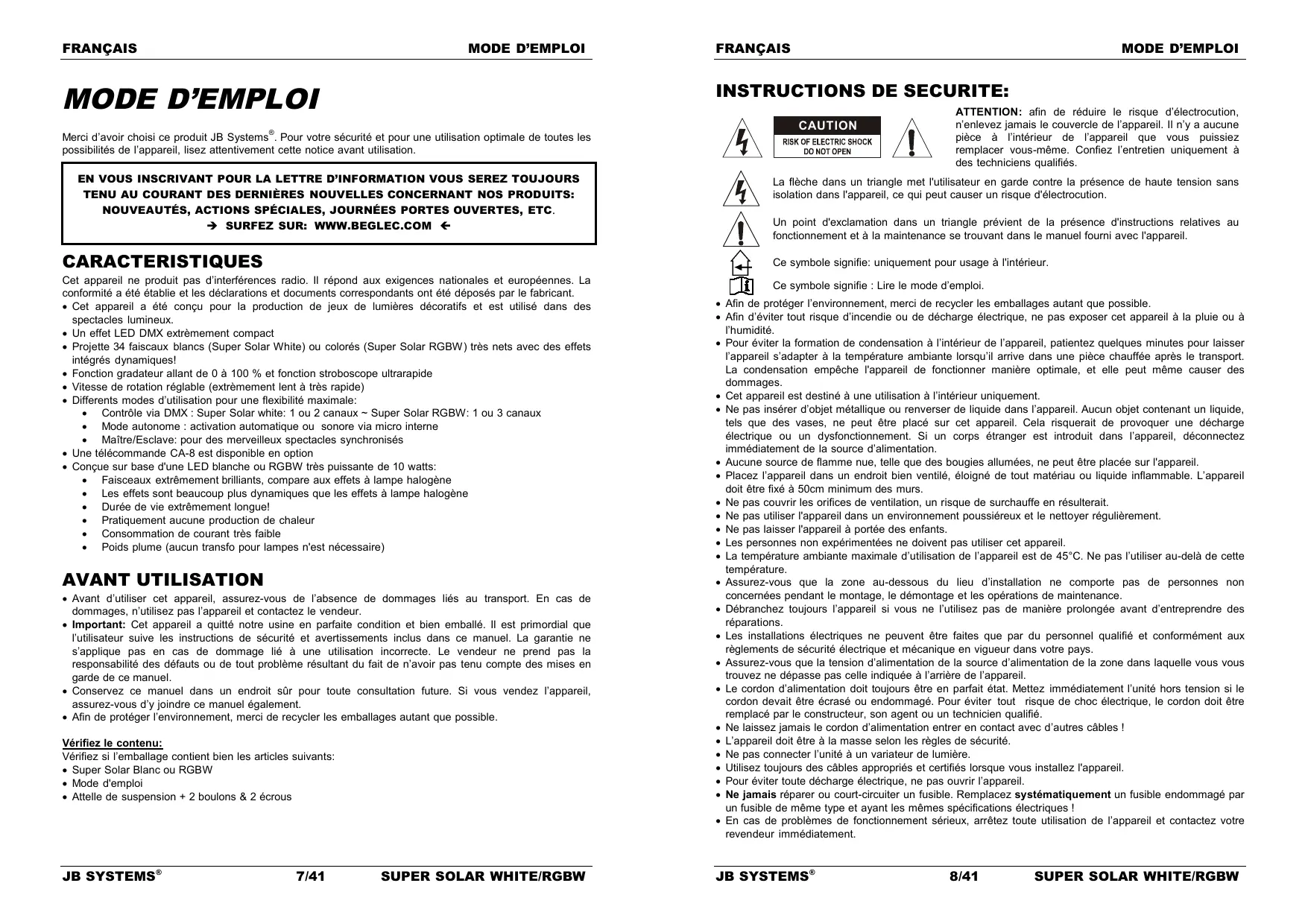

MODE D'EMPLOI SUPER SOLAR RGBW SYNQ AUDIO RESEARCH

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir besoin si produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPECIALES, JOURNÉES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été créé pour la production de produits de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Un effet LED DMX extrêmement compact
• Projette 34 faiscaux blancs (Super Solar White) ou colorés (Super Solar RGBW) très nets avec des effets intégrés dynamiques!
• Fonction gradateur allant de 0 à 100 % et fonction stroboscope ultrarapide

Vitesse de rotation réglable (extrêmement lent à très rapide)

• Différents modes d'utilisation pour une flexibilité maximale:
• Contrôle via DMX: Super Solar white: 1 ou 2 canaux ~ Super Solar RGBW: 1 ou 3 canaux Mode autonome : activation automatique ou sonore via micro interne
• Maître/Esclave: pour des merveilleux spectacles synchronisés
• Une télécommande CA-8 est disponible en option
• Conçue sur base d'une LED blanche ou RGBW très puissante de 10 watts:

Faisceaux extrêmement brillants, comparé aux effets à lampe halogène - Les effets sont beaucoup plus dynamiques que les effets à lampe halogène Durée de vie extrêmement longue! - Pratiquement aucune production de chaleur - Consommation de courant très faible - Poids plume (aucun transfo pour lampes n'est nécessaire)

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Super Solar Blanc ou RGBW Mode d'emploi - Attelle de suspension + 2 boulons & 2 écrous

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouissez réparer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégérer l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées. Utilisez l'emballage d'origine si l'appareil doit etre transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

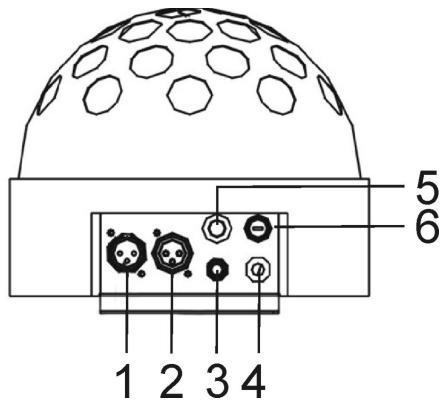

Description

1. Entrée DMX: connecteur XLR mâle à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX ou d'un autre Super Solar quand c'est le mode maître/esclave qui a été choisi.
2. Sortie DMX: connecteur XLR femelle à 3 broches utilisé pour connecter le Super Solar soit à l'appareil qui suit dans la chaîne DMX, soit à un autre Super Solar quand c'est le mode maître/esclave qui a été choisi.
3. Jack d'1/4" destiné à connecter le contrôle optionnel CA-8.
4. Cable d'alimentation secteur.
5. Micro interne.
6. Porte fusible.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

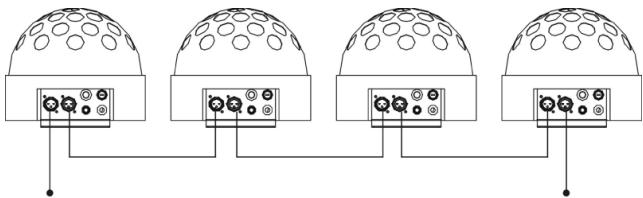

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour les contrôleurs des équipements lumineux intelligents. Vous devez connecter en guirlande leur contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas! Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quel est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	OFF = 2 canaux DMX (version WHITE) OFF = 3 canaux DMX (version RGBW) ON = 1 canal DMX

On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ entre 1 et 512 :

Réglage adresse = 01 → int. 1 = ON valeur = 1

Réglage adresse = 05 → int. 1 + 3 = ON valeur = 1 + 4 = 5

Réglage adresse = 09 → int. 1 + 4 = ON valeur = 1 + 8 = 9

Réglage adresse = 13 → int. 1 + 3 + 4 = ON valeur = 1 + 4 + 8 = 13

Réglage adresse = 62 → int. 2 + 3 + 4 + 5 + 6 = ON valeur = 2 + 4 + 8 + 16 + 32 = 62

Fonctionnement de l'appareil

1. Un seul appareil en mode autonome :

Important : L'appareil DOIT être réglé à l'adresse DMX 001 (Premier switch DIP sur ON, tous les autres sur OFF).

Dipswitch 2 possède une double fonction:

OFF: les programmes intégrés se déroulent au rythme de la musique.

ON: Mode de fonctionnement automatique (utilisez dip switch 3 pour changer la direction de rotation, utilisez dip switch 4, 5, 6 pour changer la vitesse)

2. Deux appareils ou plus, en mode 'maître/esclave

Connectez deux appareils ou plus entre eux. À cette fin, utilisez des câbles pour micros, de bonne qualité et pourvus de prises XLR symétriques. L'appareil qui n'a pas de câble raccordé à son entrée se comportera en 'master', les autres réagiront donc comme des appareils 'slaves'.

Important : sur l'appareil 'master', l'adresse DMX doit être réglée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF). Les appareils 'slaves' peuvent avoir n'importe quelle adresse DMX, sauf 001 ! On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position du switch DIP N° 10 sur les 'slaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet. Si vous changez le switch DIP N° 10 sur le 'master', cela n'aura aucune effet.

Remarque: Si vous utilisez des appareils Super Solar White et Super Solar RGBW ensemble en mode Maître/Esclave, vous devriez utiliser un Super Solar RGBW comme appareil Maître. Si vous utilisez un Super Solar White comme appareil maître, les couleurs des appareils Super Solar RGBW resteront inchangées pendant le déroulement des programmes.

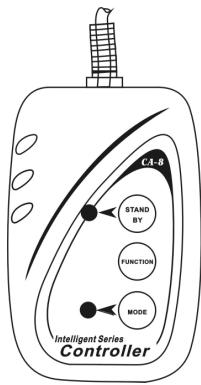

3. Pour disposer de plus de contrôle, connectez le contrôleur optionnel ca-8 :

Le contrôle CA-8 peut être utilisé pour les modes autonome et maître/esclave. Connectez le contrôle au jack d'entrée du premier appareil (maître). Vous pouvez maintenant contrôler tous les appareils connectés.

Stand by	L'appareil SUPER SOLAR WHITE est totalement éteint. (LED allumée)
Fonction	appuyez sur la touche pour activer1. la fonction stroboscopique2. la fonction double strobo	Sélection de la vitesse / rotation
Mode	Actifé par le Son (LED éteinte)	Mode automatique (LED allumée)

Stand by	L'appareil SUPER SOLAR RGBW est totalement éteint. (LED allumée)
Fonction	appuyez sur la touche pour activer1. la fonction stroboscopique2. la fonction double strobo3. la fonction strobo activé par le son	Sélection de la vitesse / rotation
Mode	Actifé par le Son (LED éteinte)	Mode automatique (LED allumée)

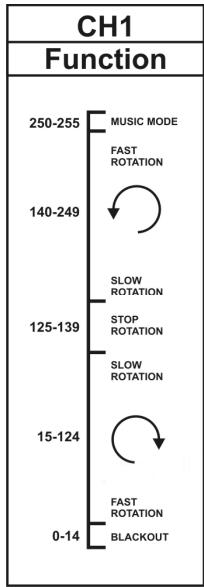

4. Mode DMX:

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions des tableaux DMX ci-dessous :

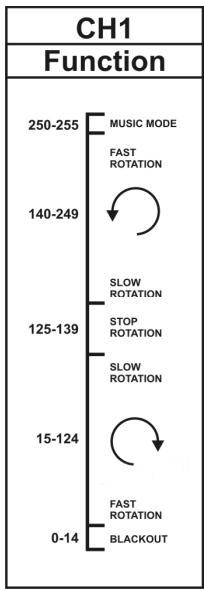

MODE A 1 CANAL

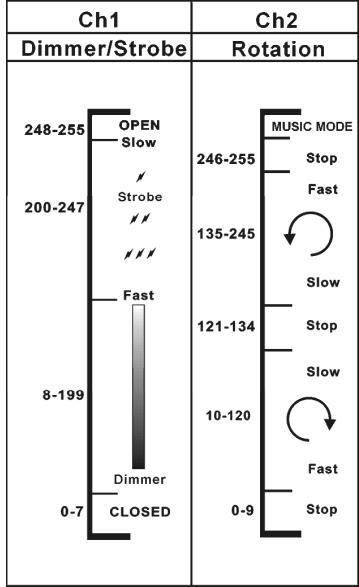

MODE A 2 CANAUX

MODE A 1 CANAL

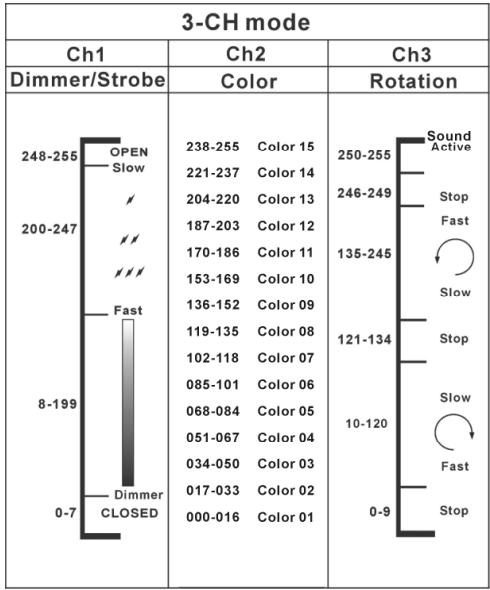

MODE A 3 CANAUX

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance
• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• èces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplaçaee.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois.

L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistonnet à air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis îner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

CA 100V ~ 240V 50 / 60Hz

Fusible:

T-2A

Consummation :

27 W

Contrôle du son:

microphone interne

Connexions DMX:

connecteurs XLR mâle/femelle à 3 broches

Canaux DMX utilisés :

Super Solar White : 1 ou 2 canaux

Super Solar RGBW : 1 ou 3 canaux

Super Solar white: 1x LED blanche 10 Watt

Super Solar RGBW: 1x LED à 3 couleurs 10 Watt

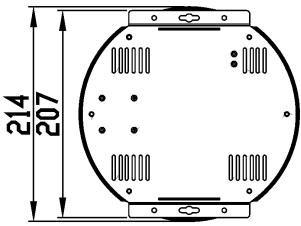

210 × 210 × 179 ~mm

Dimensions:

Poids:

1,8kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la première version de ce mode d'emploi de notre site Web: www.beglec.com

Super Solar RGBW: 1 ou 3 canaux
