BEDIENUNGSANLEITUNG SUPER SOLAR RGBW SYNQ AUDIO RESEARCH

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

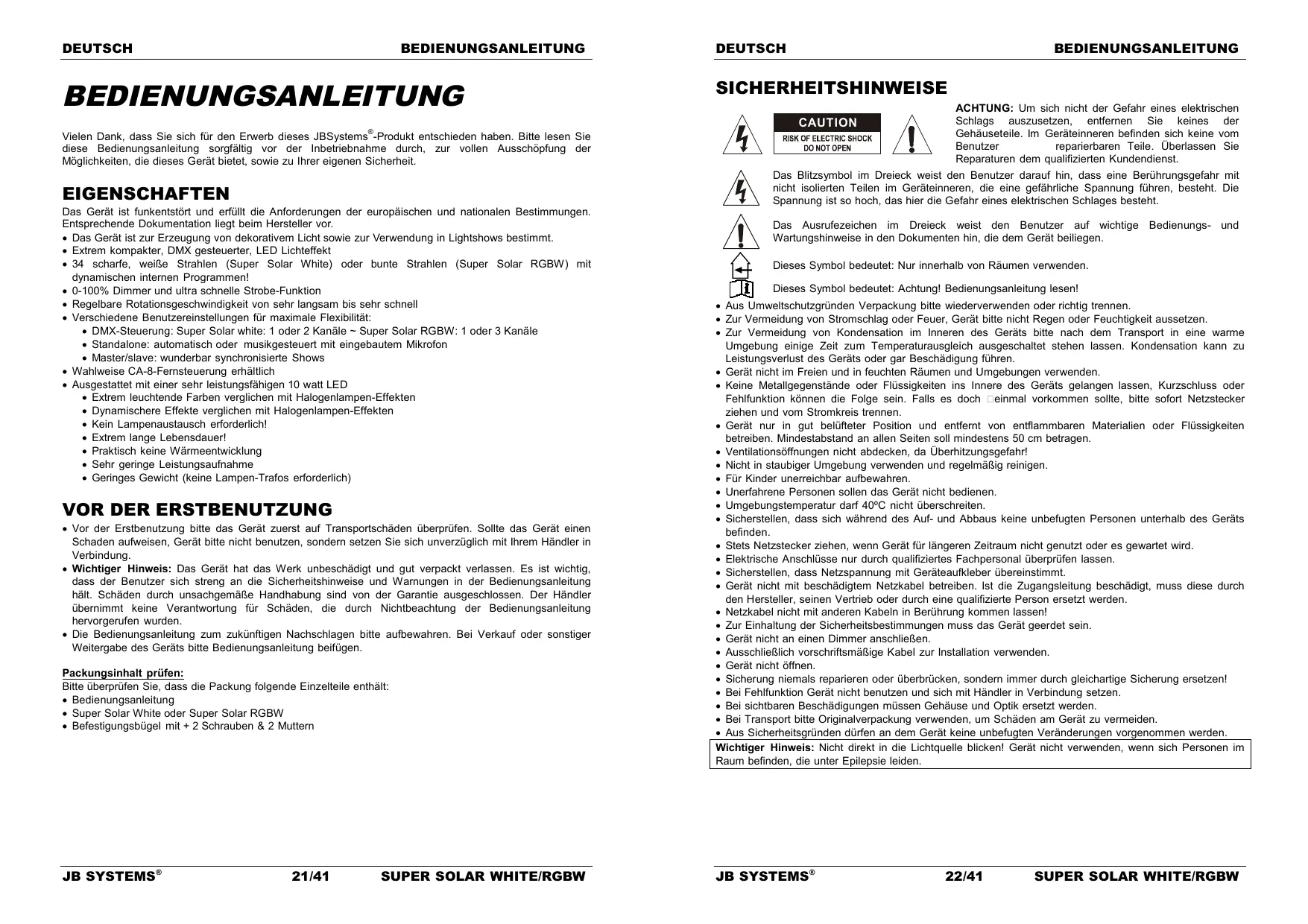

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Extrem kompakter, DMX gesteuerter, LED Lichteffekt
• 34 scharfe, weiß Strahlen (Super Solar White) oder bunte Strahlen (Super Solar RGBW) mit dynamischen internen Programmen!
• 0-100% Dimmer und ultra schnelle Strobe-Funktion
  Regelbare Rotationsgeschwindigkeit von sehr langsam bis sehr schnell
• Verschiedene Benutzereinstellungen für maximale Flexibilität:
• DMX-Steuierung: Super Solar white: 1 oder 2 Kanäle ~ Super Solar RGBW: 1 oder 3 Kanäle
• Standalone: automatisch oder musikgesteuert mit eingebautem Mikrofon
• Master/slave: wunderbar synchronisierte Shows
  Wahlweise CA-8-Fernsteuerung erhältlich
• Ausgestattet mit einer sehr leistungsfähigen 10 watt LED
• Extrem leuchtende Farben verglichen mit Halogenlampen-Effekten
• Dynamischere Effekte verglichen mit Halogenlampen-Effekten
• Kein Lampenaustausch erforderlich!
• Extrem lange Lebensdauer!
• Praktisch keine Wärmeentwicklung
  Sehr geringe Leistungsaufnahme
• Geringes Gewicht (keine Lampen-Trafos erforderlich)

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Sollethe Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
Super Solar White oder Super Solar RGBW
- Befestigungsbügel mit + 2 Schrauben & 2 Muttern

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiheck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Aus Umweltschutzgrunden Verpackungitte wiederverwenden oder richtig trennen.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.

• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung einige Zeit zum Temperaturausgleich ausgescheltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschäftigung führen.

• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.

• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.

• Für Kinder unerreichbar aufbewahren.

• Unerfahrne Personen sollen das Gerät nicht bedieren.

• Umgebungstemperatur darf 40^ nicht überschreiben.

• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.

• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt oder es gewartet wird.

• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen{lassen.

• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.

• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.

• Netzkabel nicht mit anderen Kabeln in Berührung kommt lassen!

• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.

• Gerät nicht an einen Dimmer anschließen.

Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.

• Gerät nicht offen.

• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!

• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

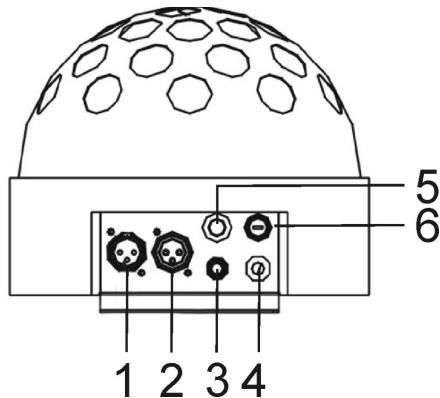

BESCHREIBUNG

1. DMX-Eingang: 3-poliger XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Dieser Eingang erhalten Befehle von einem DMX-Controller oder im Master/Slave-Modus von einem anderen Super Solar White/RGBW.
2. DMX-Ausgang: 3-polige XLR-Buchse zum Anschlieben des Super Solar White/RGBW an das nachfolgende Gerät in der DMX-Kette oder im Master/Slave-Modus an einen anderen Super Solar White/RGBW.
3. 14 Buchse zum Anschlieben der als Option erhältlichen CA-8-Steuerung.
4. Netzkabel
5. Eingebautes Mikrofon
6. Sicherungsfassung

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerat in gut belufteter Position installmenten,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTKINSTALLATION + ADDRESSIERUNG

Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihrland geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführrt werden. Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitsignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereiner schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
  Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
  Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 werden nicht verwendet

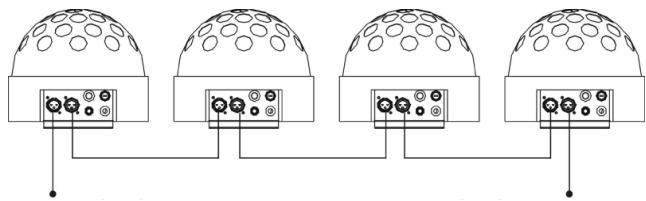

• T· Um durch Interferenzen verursache Fehl Funktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie nimels Y-Splitter Kabel, dass fonctioniert nicht!

• Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
• jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er erkennt, welche Befehle des Controllers er entschlussen muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen.

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:
Jeder der ersten 9 DIP-Schalter entspricht einem bestimmten DMX-Wert:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	OFF = 2CH DMX mode (WHITE) OFF = 3CH DMX mode (RGBW) ON = 1CH DMX mode

Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 Schalter 1 = ON Werte: 1
Anfangsadresse = 05 → Schalter 1 + 3 = ON Werte: 1 + 4 = 5
Anfangsadresse = 09 Schalter 1 + 4 = ON Werte: 1 + 8 = 9
Anfangsadresse = 13 → Schalter 1 + 3 + 4 = ON Werte: 1 + 4 + 8 = 13

···

Anfangsadresse = 62 Schalter 2 + 3 + 4 + 5 + 6 = ON Werte: 2 + 4 + 8 + 16 + 32 = 62

BEDIENUNG DES GERÄTS

1. Standalone 1 Gerät:

Wichtig: die DMX-Adresse MUSS auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF)

Dipswitch 2 hat zwei Funktionen:

OFF: Die eingebauten Programme laufen automatisch im Rhythmus der Musik ab.

ON: Auto Modus. Eight Chase (Dip Schalter 3ändert die Rotationsrichting, Dip Schakter 4,5,6ändern die Geschwindigkeit)

2. Zwei oder mehr Geräte in der Master/Slave-Einstellung:

Verbinden Sie 2 oder mehr Einheiten miteinander und verwenden Sie darauf hochwertige symmetrische XLR Mikrofonkabel. Die Einheit, die kein Kabel an ihrem Eingang angeschlossen hat, Funktioniert als Master, die anderen sind die Slave-Einheiten.

Wichtig: An der Master-Einheit MUSs die DMX-Adresse auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Die Slave-Einheiten können gleich welchen DMX-Adress-Wert haben, aber NICTT 001!

Sie konnen das Verhalten eines oder mehrerer Slave-Einheiten umkehren, indem Sie die Position des DIP-Schalters Nr. 10 auf diesen Slaves andern. Versuchen Sie es einfach und schauen Sie, ob ein betterer Effekt erreicht wird. Eine Positienänderung des DIP-Schalters Nr.10 auf dem Master hat keine Wirkung.

Achtung: Wenn sie Super Solar White und Super Solar RGBW zusammen im Master/Slave Modus nutzen, sollte der Master ein Super Solar RGBW sein. Wenn sie einen Super Solar White als Master nutzen,ändern sich die Farben des Super Solar RGBW nicht automatisch

3. Schließen Sie den optionalen CA-8-Controller für mehr Steuerfunktionen an:

Der CA-8-Controller kann nur im Standalone oder Master/Slave-Modus verwendet werden. Schließen Sie den Controller an den Buchseneingang des ersten Gerats (Master) an. jetzt konnen Sie alle angeschlossenen Geräte steuer:

Stand by	Blackout des SUPER SOLAR WHITE Geräts
Function	Drücken für1.die Strobe Funktion2.die 2 Light Strobe Function	Rotations Geschwindigkeit Auswahr
Mode	Musik (LED OFF)	Automatisch ~ keine Musik (LED ON)

Stand by	Blackout des SUPER SOLAR RGBW Geräts
Function	Drücken für1. die Strobe Funktion2. die 2 Light Strobe Function3. die Sound Strobe	Rotations Geschwindigkeit Auswahl
Mode	Musk (LED OFF)	Automatisch ~ keine Musik (LED ON)

4. DMX-Modus:

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem folgenden DMX-Diagramm gesteuert werden:

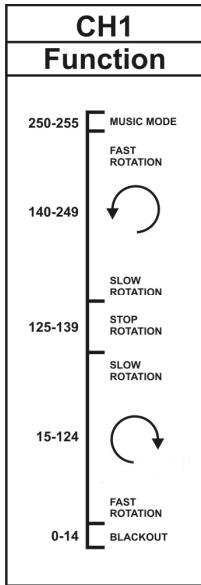

SUPER SOLAR WHITE 1 CHANNEL MC

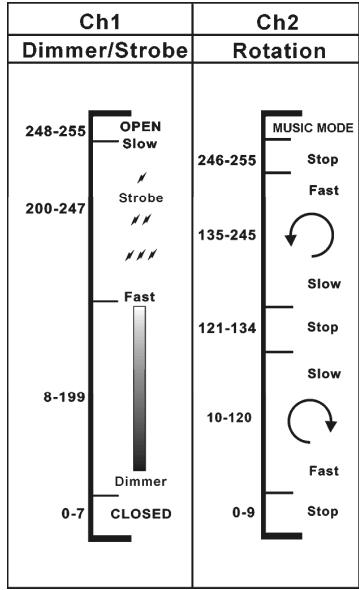

2 CHANNEL MODE

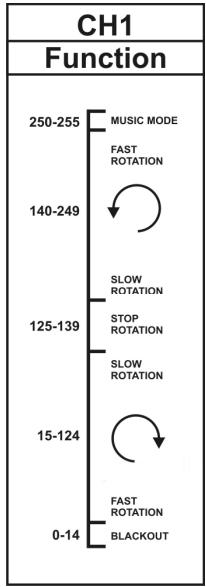

SUPER SOLAR RGBW 1 CHANNEL MC

3 CHANNEL MODE

3-CH mode
Ch1	Ch2	Ch3
Dimmer/Strobe	Color	Rotation
248-255 OPEN Slow	238-255 Color 15	Sound Active
	221-237 Color 14
200-247	204-220 Color 13	Stop
	187-203 Color 12	Fast
	170-186 Color 11	135-245
	153-169 Color 10	Slow
	136-152 Color 09	121-134
8-199 Fast	119-135 Color 08	Stop
	102-118 Color 07	10-120
	085-101 Color 06	Slow
	068-084 Color 05	Fast
	051-067 Color 04
	034-050 Color 03	0-9
0-7 Dimmer CLOSED	017-033 Color 02
	000-016 Color 01

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz entsprechenden zu beachten:

• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssinglevahängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 100V 240V,50 / 60Hz

Sicherung:

T-2A

Stromverbrauch:

27 W

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

Benutzte DMX-Kanäle:

Super Solar White: 1 oder 2 Kanäle

Super Solar RGBW: 1 oder 3 Kanäle

Lichtquelle:

Technische Änderungen können auch ohne Vorankuldigung vorgenommen werden!
Sie konnen sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
