Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneilighed, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Een extrem compact, DMX gestuurd, LED effect
• Projecteert 34 scherpe witte (Super Solar White) of gekleurde stralen (Super Solar RGBW) met dynamische ingebouwde programma's!
• Dimmer 0-100% en uiterst snelle strobe functie
  Regelbare rotatiesnelheid van extreem traag tot heel snel
• Verschillende werkmodi voor een maximum aan flexibilititeit:

DMX controle: Super Solar white: 1 of 2 kanalen \~ Super Solar RGBW: 1 of 3 kanalen
○ Standalone: werkt automatisch of op het ritme van de muziek dankzij de ingebouwde microfoon
Master/slave prachtige gesynchroniseerde shows
CA-8 remote controller verkrijgbaar in optie

• Gebaseerd op een zeer krachtige witte of RGBW gekleurde LED van 10 watt

O Prachtige brillante Lichtbundels, vergeleken met efecten met halogeenlampen
○ De effecten zijn ook veel dynamischer dan effecten met traditionele halogeenlampen
O Geen lampen te verrangen!
Extreme Lange levensduur!
Bijna geen warmteontwikkeling
Zeer laag verbruik
Licht gewicht (geen zware lamptransformatoren)

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd ward. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt Niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te konnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
  Super Solar White of Super Solar RGBW
• Ophangbeugel + 2 bouten & 2 moeren

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat der herstellungen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wizen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren runawayer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparatusaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Plaats de installment op een plaat met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installment moet op minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd nicht worden gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de weiterijde van het toestel.
• De elektrische kabel behoort alsigt in uiststkende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame Personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen.
• Herstel nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.

• Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect Niet in de aanwezigheid van personen die lijden aan epilepsie.

BESCHRIJVING:

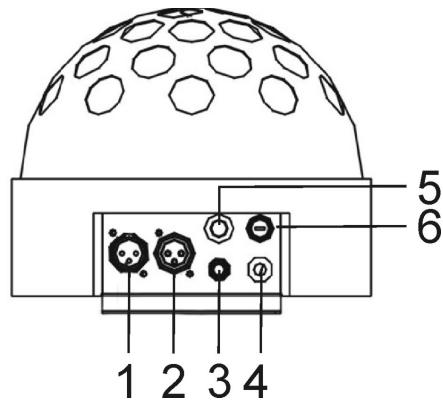

1. DMX ingang: mannelijke 3pins XLR-connector voor het aansluiten van universe DMX-cables. Deze ingang kan instructies krijgen van een DMX-controller of van een andere Super Solar White/RGBW in master/slave modus.
2. DMX uitgang: rouwelijkke 3pins XLR-connector om de Super Solar White/RGBW met het volgende toestel in de DMX keten te verbinden of om een andere Super Solar White/RGBW aan te sluiten in master/slave modus.
3. 14 jack connector voor het verbinden van de optionele CA-8 controller.
4. Voedingskabel
5. Ingebouwde microfoon
6. Zekeringhoulder

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaitsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen要去en worden gebruikt; deeilighheid van het geinstalleerde toestel要去 regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot hetplaatsen over te gaan, moet men controlleren dat de minimum puntblasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veilgheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20cm vallen kan als de hoofdebeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechaniek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installment zou alleen uitgevoerd要去en worden door een bekwaam person volgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

DMX INSTALLATIE

• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de 3pins-XLR als de 5pins-XLR connector worden gebruikt, de 3pins-XLR is darüber meer populaire want deze kabels+zijn compatibel met symmetrische microfoonkabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signal ( - ) ~ Pin3 = Positief signal ( + )

Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signal (--) ~ Pin3 = Positief signal (+) ~ Pins4+5 nicht in gebruik.

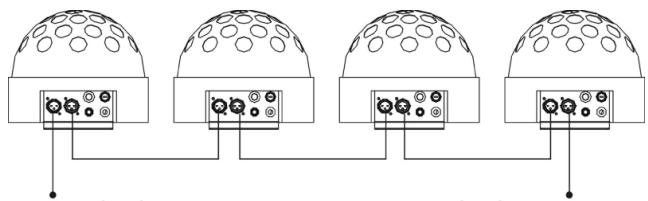

• Om vreemd gedrag van de lichteffecten,verooraakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit za eenvoudig weg Niet werken!
• Weet zeker dat alle units op het Lichtnet zijn aangesloten.
• Elk lichteffect in de keten heeft een eigén DMX startadres nodig zodayat het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.

90~120 ohm resistor

Hoe de DIP-schakelaars gebruiken om het gewenste DMX startadres in te stellen:
Elk van de eerste 9 DIP-schakelaars stemt overeen met een bepaalde DMX-waarde:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Waarde	1	2	4	8	16	32	64	128	256	OFF = 2CH DMX mode (WHITE-versie)OFF = 3CH DMX mode (RGBW-versie)ON = 1CH DMX mode

U sunt de waarden van deze schakelaars combineren om zo om het even welk startadresussen 1 en 512 te bekomen:

Startadres = 01

→ schakelaar 1=ON

waarde: 1

Startadres = 05

→ schakelaar 1+3=ON

waarde: 1 + 4 = 5

Startadres = 09

→schakelaar 1+4=ON

waarde: 1 + 8 = 9

Startadres = 13

→schakelaar 1 + 3 + 4 = ON

waarde: 1 + 4 + 8 = 13

Startadres = 62

→ schakelaar 2+3+4+5+6=ON

waarde: 2 + 4 + 8 + 16 + 32 = 62

BEDIENING VAN HET TOESTEL

1. 1 autonoom toestel:

Belangrijk: het DMX adres MOET ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF).

Dipswitch 2 heeft een dubbele functie:

OFF: de ingebouwde programma's werken op het ritme van de muziek.

ON: Automatische modus zonder invloed van de muziek (dip switch 3 verandert de draairichting, dip switch 4,5,6 verandert de rotatingsnelheid)

2. Twee ofeer toestellen in master/slave opstelling:

Verbind 2 of meer toestellen met mekaar via gebalanceerde XLR microfoonkabels van goede kwaliteit. Het toestel waar geen kabel aangesloten is in zijn ingang za reageren als master, de andere toestellen zijn slave toestellen.

Belangrijk: Op het master toestel MOET het DMX adres ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF). De slave toestellen konnen elke DMX adres aannenen maar NIET 001. U kan het gedrag van een of meerere van de slave toestellen omkeren door de positie van DIP-switch n^10 op deze tostellenden te veranderen. Probeer het gewoon eens en kijk of het effect better tot+zijnrecht komt. De DIP-switch n^10 veranderen op het master toestel hebegt geen efect.

Opmerking: wonneer u Super Solar White en Super Solar RGBW samen in Master/Slave modus gebruikt, stel dan best een Super Solar RGBW toestel in als Master. Indien u een Super Solar White als Master gebruikt zullen de kleuren van de Super Solar RGBW toestellen nicht automatisch veranderen.

3. Een betere controde dank ij de CA-8 controller:

De CA-8 controller kan enkel gebruikt worden in standalone (autonom) of master/slave modus. Sluit de controller via de jack ingang aan op het eerste toestel (master). Nu kut u alle toestellen controleren:

Stand by	Blackout van de SUPER SOLAR WHITE (LED aan)
Function	Druk op de toets om 1. de strobo functie te activeren 2. de dubbele strobe functie te activeren	Keuze van de rotatie / snelheid
Mode	Werking op de muziek (LED UIT)	Automatische werkung (LED aan)

Stand by	Blackout van de SUPER SOLAR RGBW (LED aan)
Function	Druk op de toets om 1. de strobo functie te activeren 2. de dubbele strobe functie te activeren 3. de muzikale strobe functie te activeren	Keuze van de rotatie / snelheid
Mode	Werking op de muziek (LED UIT)	Automatische werkung (LED aan)

4. DMX-modus:

In DMX modus kunt u de toestellen besturen via:

SUPER SOLAR WHITE
1 KANAALS MODUS

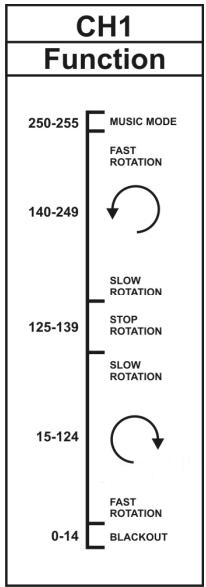

CH1
Function
250-255	MUSIC MODE
	FAST ROTATION
140-249	↓
	SLOW ROTATION
125-139	STOP ROTATION
	SLOW ROTATION
15-124	↓
	FAST ROTATION
0-14	BLACKOUT

2 KANAALSMODUS

Ch1	Ch2
Dimmer/Strobe	Rotation
248-255	MUSIC MODE
Open Slow	Stop
Strobe	Fast
Fast	Slow
135-245
121-134	Stop
10-120	Slow
0-9	Fast
	Stop

SUPER SOLAR RGBW

1 KANAALSMODUS

3 KANAALSMODUS

3-CH mode
Ch1	Ch2	Ch3
Dimmer/Strobe	Color	Rotation
248-255	238-255	Color 15	Sound Active
	221-237	Color 14	246-249
200-247	204-220	Color 13	Fast
	187-203	Color 12	135-245
	170-186	Color 11	Slow
	153-169	Color 10	121-134
	136-152	Color 09	10-120
8-199	119-135	Color 08	Slow
	102-118	Color 07	Fast
	085-101	Color 06	Stop
	068-084	Color 05	Slow
	051-067	Color 04	Fast
	034-050	Color 03	Stop
	017-033	Color 02
	000-016	Color 01

ONDERHOUD

• Overtuig U ervan dat de zone onder de installmentieplaatsvrij is van ongewenste personenijdens het onderhoud.
• Zet het toestel UIT, trek de netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去 de volgende punten worden gecontroleerd.

• Alle schroeven en onderdelen die gebrukt worden om het te toestel te installereren要去en goed vastgedraaid worden en mogen nicht verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verzvangen worden.
• De stroomkabels要去en steeds in perfekte verkeren en dieren verrangen te worden wanner er zichs maar een Klein probleem ontdekt word.
• Om het toestel te beschermen gegen oververhitting, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk waar gereinigde te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatin worden uitgevoerd om een zo goed möglichke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeveer着眼 het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile omgeving kan een grotere oepenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen alkijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaam personneel!!

Netvoeding: AC 100V ~ 240V, 50/60Hz

Zekering: T-2A

Stroomverbruik: 27 W

Geluidscontrole: Inwendige microfoon

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

Aantal DMX kanalen: Super Solar White: 1 of 2 kanalen

Super Solar RGBW: 1 of 3 kanalen

Lamp: Super Solar white: 1x witte 10 Watt LED

Super Solar RGBW: 1x 3-kleuren 10 Watt LED

Afmetingen: 210 × 210 × 179 ~mm

Gewicht: 1,8kg

Elke informatatie kan zonder voorafgaande waarschuwing gewijzigd worden

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
