AA8000 - Climatiseur UFESA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Climatiseur portable
Fonctions	Refroidissement, déshumidification, ventilation
Puissance de refroidissement	Non précisé
Consommation électrique	Non précisé
Capacité de déshumidification	Non précisé
Niveaux de ventilation	Plusieurs vitesses
Type de gaz réfrigérant	Non précisé
Dimensions (LxHxP)	Non précisé
Poids	Non précisé
Alimentation	Électrique
Utilisation recommandée	Usage domestique
Mode d'emploi	Inclus
Mobilité	Avec roulettes
Niveau sonore	Non précisé
Filtre	Amovible et lavable
Affichage	Non précisé
Minuterie	Non précisé

FOIRE AUX QUESTIONS - AA8000 UFESA

Comment nettoyer le filtre de l'UFESA AA8000 ?

Pour nettoyer le filtre, retirez-le de l'appareil et rincez-le à l'eau chaude. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Que faire si l'UFESA AA8000 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, il peut être nécessaire de contacter le service client.

Comment régler la température de l'UFESA AA8000 ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour sélectionner la température souhaitée. Assurez-vous de consulter le manuel pour les indications spécifiques.

L'UFESA AA8000 émet des bruits étranges, que faire ?

Des bruits inhabituels peuvent indiquer un problème. Arrêtez l'appareil et vérifiez qu'il n'y a pas d'objets étrangers bloquant les ventilateurs ou autres pièces mobiles.

Quelle est la capacité maximale de l'UFESA AA8000 ?

La capacité maximale de l'UFESA AA8000 est de 1,5 litre. Ne dépassez pas cette capacité pour garantir un fonctionnement optimal.

Comment détartrer l'UFESA AA8000 ?

Pour détartrer l'appareil, mélangez une solution de vinaigre blanc et d'eau (50/50) et faites-la passer par l'appareil. Ensuite, rincez avec de l'eau claire.

L'appareil chauffe mais ne produit pas de vapeur, que faire ?

Assurez-vous que le réservoir d'eau est plein et que le filtre n'est pas obstrué. Si le problème persiste, consultez le manuel ou contactez le service client.

Puis-je utiliser des additifs dans l'UFESA AA8000 ?

Il est recommandé de ne pas utiliser d'additifs ou de produits chimiques dans l'appareil, sauf indication contraire dans le manuel d'utilisation.

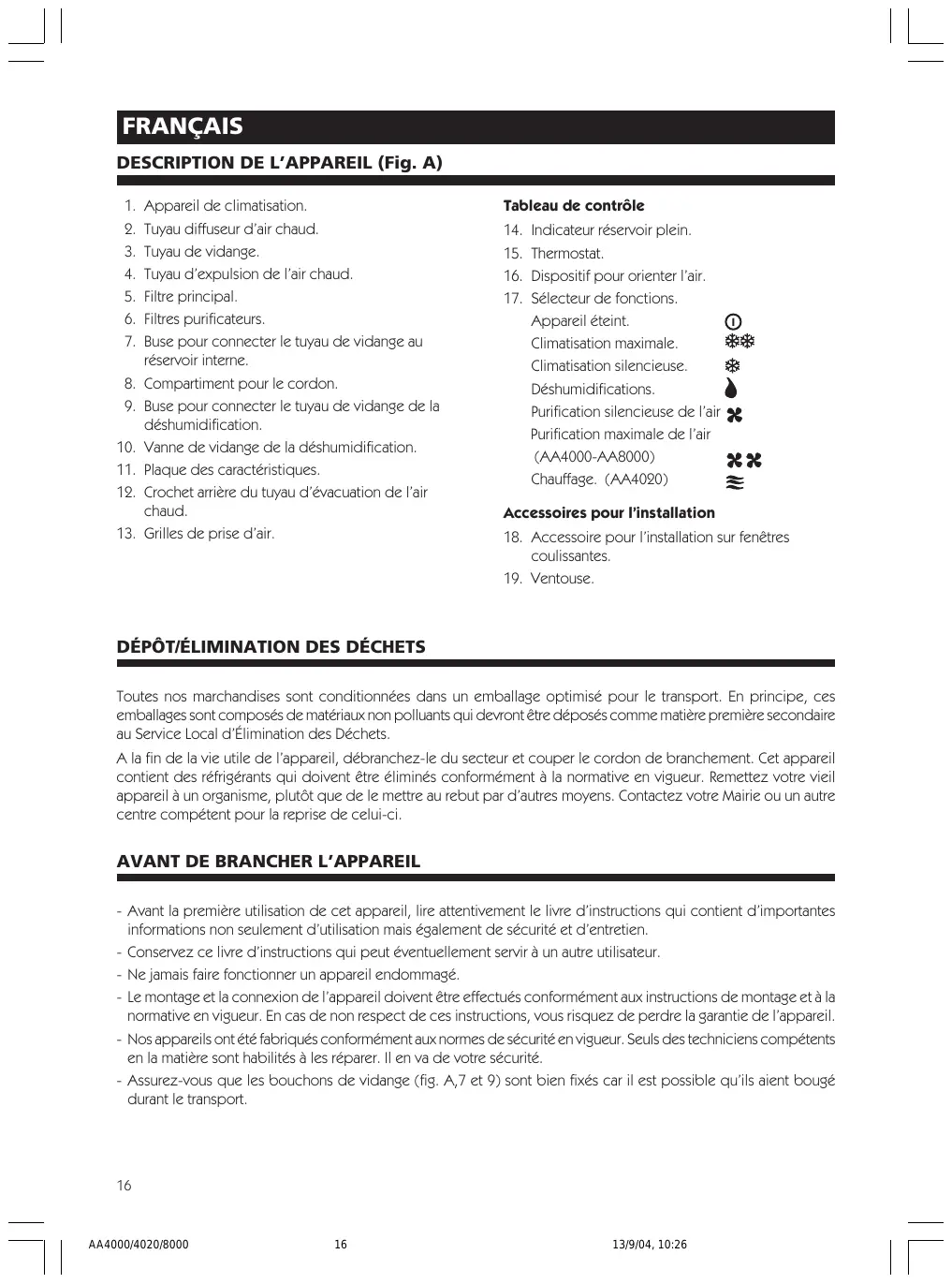

MODE D'EMPLOI AA8000 UFESA

1. Appareil de climatisation.
2. Tuyau diffuseur d'air chaud.
3. Tuyau de vidange.
4. Tuyau d'expulsion de l'air chaud.
5. Filtre principal.
6. Filtres purificateurs.
7. Buse pour connecter le tuyau de vidange au réservoir interne.
8. Compartiment pour le cordon.
9. Buse pour connecter le tuyau de vidange de la déshumidification.
10. Vanne de vidange de la déshumidification.
11. Plaque des caractéristiques.
12. Crochet arrêt du tuyau d'évacuation de l'air chaud.
13. Grilles de prise d'air.

Tableau de contrôle

1. Indicateur réservoir plein.
2. Thermostat.
3. Dispositif pour orienter l'air.
4. Sélecteur de fonctions.

Appareil éteint.

Climatisation maximale.

Climatisation silencieuse.

Déshumidification.

Purification silencieuse de l'air

Purification maximale de l'air

(AA4000-AA8000)

Chauffage. (AA4020)

Accessoires pour l'installation

1. Accessoire pour l'installation sur fenêtres coulissantes.
2. Ventouse.

Dépôt/élimination des déchets

Toutes nos marchandises sont conditionnées dans un emballage optimisé pour le transport. En principe, ces emballages sont composés de matériaux non polluants qui devront être déposés comme matière première secondaire au Service Local d'Élimination des Déchets.

À la fin de la vie utile de l'appareil, débranchez-le du secteur et coupez le cordon de branchement. Cet appareil contient des réfrigérants qui doivent être éliminés conformément à la normative en vigueur. Remettez votre vieux appareil à un organisme, plutôt que de le mettre au rebut par d'autres moyens. Contactez la Mairie ou un autre centre compétent pour la reprise de celui-ci.

Avant de brancher l'appareil

• Avant la première utilisation de cet appareil, lire attentivement le livre d'instructions qui contient des informations importantes non seulement sur l'utilisation mais également sur la sécurité et l'entretien.
• Conservez ce livre d'instructions qui peut eventuellement servir à un autre utilisateur.
• Ne jamais faire fonctionner un appareil endommagé.
• Le montage et la connexion de l'appareil doivent être effectués conformément aux instructions de montage et à la normative en vigueur. En cas de non-respect de ces instructions, vous risquez de perdre la garantie de l'appareil.
• Nos appareils ont été fabriqués conformément aux normes de sécurité en vigueur. Seuls des techniciens compétents en la matière sont habilités à les réparer. Il en va de votre sécurité.
• Assurez-vous que les bouchons de vidange (fig. A, 7 et 9) sont bien fixés car il est possible qu'ils aient bougé durant le transport.

Conditions d'utilisation

• Cet appareil électroménager doit être branché au secteur à 220/240 V et 50 Hz, à une prise de terre.
• Protection par l'intermédiaire d'un fusible de 10 A à action lente.
• S'il faut utiliser une rallonge, celle-ci devra être munie d'une prise de terre, la section de la rallonge doit être d'au moins 1.5mm² par cosse et d'une longueur inférieure à 25 m.
• Un compartiment a été prévu en partie arrière de l'appareil pour le cordon de branchement.
• L'eau ne doit pas entrer dans l'appareil.
• Ne pas couvrir les entrées et sorties d'air de l'appareil et plus particulièrement dans la fonction chauffage.
• Si le cordon d'alimentation est endommagé, il doit être immédiatement remplacé. Pour ce faire, adressez-vous au fabricant, à votre service après-vente ou à un technicien qualifié.

Attention :

Cet appareil n'est pas apte à déshumidifier en dessous de 18°C de température d'ambiance.

Lorsque vous appareil s'eteint, attendez au moins 3 minutes avant de le remettre en marche pour que le circuit de froid s'équilibre.

Déplacement de l'appareil

L'appareil porte des roulettes qui permettent de le déplacer facilement. S'il s'avère nécessaire d'incliner l'appareil pour le changer de place, il faudra d'abord vider l'eau du réservoir intérieur à l'aide du tuyau de vidange (fig. A,3) accouplé à la vanne (fig. A,7) placée en bas de l'appareil (fig. K). Après avoir placé l'appareil en position verticale, attendre qu'il repose dix minutes avant de le faire fonctionner.

Attention!

Soyez particulièrement vigilant pour déplacer cette unité. La base de l'appareil est équipée d'un tuyau de sortie de l'eau qui risque de casser en cas de choc.

A) fenêtres avantage ou abattant (fig. 1)

• Accouplez le tuyau diffuseur au tuyau d'expulsion de l'air chaud.
• Ouvrez un peu la fenêtre et introduisez le diffuseur entre l' vantail et l'encadrement.
• Fermez la fenêtre jusqu’à l’endroit où ce soit possible et retenez-la avec la ventouse fournie.

B) Fenêtres coulissantes (fig. m)

• Accouplez le tuyau diffuseur au tuyau expulseur d'air chaud.
• Placez l'accessoire destiné aux fenêtres coulissantes appuyé sur l'encadrement latéral de la fenêtre et ajustez-le à la hauteur appropriée.
• Fermez la fenêtre jusqu’à l’endroit où ce soit possible et introduisez le tuyau diffuseur à travers le trou de sortie.

C) installation fixe.

• Utilisez l'accessoire en option passé-fenêtre/passé-mur que vous pourrez acheter chez votre vendeur habituel d'appareils électroménagers (Réf.: B1RKZ06009)
• Pour expulser l'air chaud à travers le mur, il faut percer un trou pour faire passer le passse-mur (fig. 1).
• Retirez le tuyau diffuseur et connectez à l'accessoire, le tuyau d'expulsion d'air.
• Si l'installation s'effectue à travers une fenêtre, il ne faudra utiliser que la piece finale transparente de l'accessoire. Dans ce cas, il faut faire une ouverture de 10.50cm de diamètre dans la vitre (fig. J).

Remarques :

• Ne pas allonger inutillement le tuyau d'évacuation (longueur maximale : 140 cm), ni faire de rayon de flexion trop fermés car cela empêche l'évacuation de l'air chaud et réduit la puissance de refroidissement.
• Une distance minimale de 70 cm doit exister entre le sol et l'extrémité du tuyau.
• Dans les petites pièces, il faut prévoir une ventilation, une porte entrouverte par exemple, pour qu’il ne se produise pas un effet de pression qui ferait diminuer la puissance de refroidissement.

Attention joints

Ne pas couvrir les entrées et sorties d'air de l'appareil.

Climatisation

• Branchez l'appareil.
• Dirigez le tuyau d'expulsion de l'air chaud vers l'extérieur (fig. L, M, J).
• Sélectionnez la fonction de climatisation maximale () ou silencieuse ().
• Tournez la vanne de vidange vers la position de refroidissement (fig. F).
• Placez le thermostat (fig. B, D) à la température. Si l'appareil se déconnecte automatiquement par le thermostat, il faudra attendre que la température ambience monte de 2 - 3°C pour qu'il entre à nouveau en fonctionnement.

L'appareil refroidit et déshumidifie simultanément l'air de la pièce, créé ainsi un climat agréable.

L'eau de condensation se produit au cours du processus, est conduite et évacuée vers l'extérieur, et s'évapore dans le condensateur.

Dans des conditions extrêmes d'humidité, l'appareil accumule l'eau condensée dans un réservoir interne. Quand cette eau atteint un certain niveau, le voyant lumineux de sécurité 14 s'allume pour indiquer qu'il faut vider le réservoir en faisant ainsi :

• Placez le thermostat sur la position ① et attendez environ 10 minutes pour permettre le rencenchement des systèmes de sécurité (fig. C, E).
• Tournez sur la gauche la vanne de vidange (fig. A,10). (fig. G)
• Retirez le bouchon de la vanne 9 et introduisez le tuyau de vidange (fig. A,3) (fig. H - points A et B).
• Placez un récipient à la sortie du tuyau de vidange pour recueillir l'eau condensée (fig. H - point C)
• Sélectionnez la fonction de climatisation ou de déshumidification.

Attention joints

Pour passer à la fonction de refroidissement, ne pas oublier de placer le bouchon sur la vanne de vidange et de le tourner à droite faute de quoi, l'eau sortirait à la mise en marche de l'appareil. Cette opération aura permis d'éliminer l'excès d'eau contenu dans le système et vous pourrez brancher à nouveau l'appareil pour qu'il fonctionne normalement.

Deshumidification

Situez la commande de sélection sur la position correspondant au symbole pour "Déshumidification" ( ). L'appareil réduit seulement l'humidité de l'air de l'environnement, sans régler la température.

• Tournez à gauche la vanne de vidange (fig A,10) (fig. G).
• Retirez le bouchon de la vanne (fig A,9) et introduisez le tuyau de vidange (fig A,3) (fig. H- points A et B).
• Placez un récipient à la sortie du tuyau de vidange pour recueillir l'eau condensée (fig. H - point C)
• Placez le tuyau d'expulsion d'air sur la position parking (fig. N).
• Sélectionnez la fonction de déshumidification (b).
• L'eau déshumidifiée peut atteindre 31,2 litres toutes les 24 heures suivant les conditions ambiantes.

Attention :

Cet appareil n'est pas apte à déshumidifier en dessous de 18°C de température d'ambiance.

Au moment de changer à la modalité «Réfrigeration», situer le bouchon obturateur dans la bouche d'évacuation de l'unité extérieure, sinon, des fuites d'eau de condensation se produisent pendant le processus de réfrigeration.

Purification de l'air

• Cette fonction fait recirculer l'air à l'intérieur de la pièce en le faisant passer par des filtres purificateurs.
• L'appareil est équipé d'un filtre de base et un double filtre actif purificateur, contre : les odeurs, les fumées, le pollen, les bactéries et la poussière.
• Placez le tuyau d'expulsion de l'air sur la position parking (fig. N).
• Sélectionnez la vitesse de ventilation : maximale (XXX) ou silencieuse (X).
• Nous conseillons de laisser les filtres installés dans l'appareil indépendamment de la fonction choisie (refroidissement, déshumidification ou purification de l'air), vous obtiendrez ainsi une action purificatrice plus efficace.

Chauffage (AA4020)

Sur la position (≈) l'appareil chauffe l'air de la pièce tout en le filtrant.

• Placez le tube d'expulsion de l'air sur la position parking (fig. N).
• Sélectionnez la fonction chauffage (≈)
• Placez le thermostat à la température voulue. Une fois cette température atteinte, l'appareil se déconnectera automatiquement et il se reconnectera à nouveau quand la température aura baissé de 2-3°C.

Ne jamais couvrir les entrées et sorties d'air de l'appareil !

Nettoyage et entretien des filtres purificateurs

• L'appareil contient un filtre de base d'air (fig A,5) qu'il faut nettoyer de temps en temps en le lavant sous l'eau courante, ensuite l'essuyer et l'installer à nouveau.
• Le jeu des filtres purificateurs (fig A,6) doit être remplacé chaque année. Vous pouvez acheter ces filtres de rechange chez votre vendeur habituel d'appareils électroménagers. Utilisez toujours des pièces de rechange d'origine UFESA.
• Remplacement des filtres RKZ09013
• Installez les nouveaux filtres comme indiqué sur la figure (fig. O, P).
• Placez uniquement un jeu de filtres sur le support pour conserver la puissance de refroidissement.

Nettoyage de l'appareil

• Vous pouvez nettoyer l'appareil avec un chiffon ou une éponge, de l'eau tiède et un détergent doux.
• er dans l'appareil. Ne pas nettoyer l'appareil au jet d'eau.
• Nettoyer l'unité extérieure à la fin de la saison d'utilisation en pulvérisant un peu d'eau sur l'échangeur de chaleur.

Avant de l'utiliser en début de saison.

• Nettoyez le filtre à air.
• Ensuite nettoyer l'habillage et les grilles si nécessaire.

Avant de le ranger

Si vous prévoyez ne pas utiliser l'appareil durant une période prolongée, il est recommandé de vider l'eau du réservoir à l'aide du tuyau de vidange (fig A,3) accouplé à la vanne (fig A,7) placée en bas de l'appareil, comme indiqué sur la figure. (fig 3)

Conseils qui vous éviteront d'avoir à appeler le service technique

Les conseils figurant ci-après vous aideront à solutionner vous-même de petits contrôles et vous éviteront d'avoir à appeler le service technique. Cependant, si après toutes ces vérifications, le problème persiste ou se présente à nouveau, adressez-vous alors à nos techniciens agréés.

Que faire si...

• Vérifiez si la fiche est bien branchée.
• Vérifiez que le sélecteur de fonctions ne soit pas sur la position arrêt (①)
• Vérifiez s'il y a bien de l'énergie sur le secteur ou s'il y a un fusible grillé.
• Réglez le thermostat à une température plus basse en refroidissement ou plus élevée en chauffage.

• Vérifiez que rien ne bouche les entrées et les sorties d'air de l'appareil.
• Il est possible que le système de sécurité contre les surchauffes se soit enclenché. Si passé quelques minutes l'appareil ne fonctionne pas automatiquement, débranchez l'appareil, attendez quelques minutes et branchez-le à nouveau.

• Placez l'appareil sur une surface plane. Si le voyant est toujours allumé, videz l'eau du réservoir intérieur de l'appareil (voir instructions au chapitre climatisation).

Leveroyant de sécurité s'allume fréquemment

• Vérifiez si la vanne de vidange se trouve bien sur la position requise.

L'appareil ne refroidit pas suffisamment

• Vérifiez si les raccords du tuyau expulseur de l'air chaud (fig A,4) sont corrects.
• Vérifiez si la trajectoire du tuyau d'expulsion n'est pas trop courbée et que la longueur ne dépasse pas 140 cm.
• Vérifiez si la vanne de vidange (fig A,10) se trouve bien en position de climatisation.
• Vérifiez que la ventouse pour l'ouverture de la fenêtre soit le moins importante possible.
• Fermez les volets pour minimiser la radiation solaire.

L'appareil émet trop de bruit

• Assurez-vous que le tuyau d'expulsion d'air soit fixé correctement à l'appareil.
• Vérifiez que l'entrée et la sortie de l'air de l'appareil ne sont pas couvertes.
• Si vous entendez un bruit cyclique, celui-ci provient du fonctionnement de la pompe qui fait recirculer l'eau pour améliorer la puissance de l'appareil.

Pour toute autre panne ou réparation, adressez-vous à un Service Technique Agré.

TABLEAU DE CHARACTERISTIQUES

Modeles		AA4000	AA4020	AA8000
Prestations
Capacité maximale de réfrigeration (*)	W	2.300	2.100	2.600
Consommation maximale de réfrigeration	W	955	955	1.200
Consommation maximale sur chauffage	W	-	2.000	-
Capacité de déshumidification	ltr/24h	26,4	26,4	31,2
Fusible	A	10	10	10
Niveau Sonore (min/max)	dB(A)	45/48	46/49	45/48
Réfrigérant		R-407C	R-407C	R-410A
Débits maximums d'air
Sur réfrigeration	m³/h	215	180	215
Sur ventilation	m³/h	275	220	275
Sur chauffage	m³/h	-	220	-
Niveau de Fonctionnement
Sur réfrigeration (min/max)	°C	20/35	20/35	20/35
Sur Déshumidification (min/max)	°C	18/35	18/35	18/35
Sur chauffage (nim/max)	°C	-	sin limite/30	-
Dimensions
Hauteur de l'unité	cm	86,5	86,5	86,5
Largeur de l'unité	cm	43,8	43,8	43,8
Profondeur de l'unité	cm	43,5	43,5	43,5
Poids de l'unité	kg	32	32	32
Longueur du câble	cm	210	210	210
Longueur du tuyau d'extraction	cm	140	140	140
Accessoires
Accessoire passage-fenêtres RKZ1000
Accessoire passage-balcon RKZ2000
Tuyau passage-murs/passe-fenêtr B1RKZ 06009
Jeu de Filtres Acti RKZ09013		X	X	X
(*) ASHRAE 128
