Type d'appareil	Climatiseur portable
Fonctions	Refroidissement, déshumidification, ventilation
Puissance de refroidissement	Non précisé
Capacité de déshumidification	Non précisé
Débit d'air	Non précisé
Consommation électrique	Non précisé
Alimentation	230 V / 50 Hz
Niveau sonore	Non précisé
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Type de gaz réfrigérant	Non précisé
Mode de contrôle	Manuel
Filtres	Filtre à air amovible
Roues	Oui, pour mobilité
Couleur	Blanc
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - AA4000 UFESA

Comment démarrer l'UFESA AA4000 ?

Pour démarrer l'UFESA AA4000, branchez l'appareil sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant 10 secondes puis en le rebranchant.

Comment régler la température sur l'UFESA AA4000 ?

Utilisez les boutons de réglage de température sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée. Les températures sont généralement indiquées en degrés Celsius.

L'UFESA AA4000 fait du bruit, est-ce normal ?

Un léger bruit est normal pendant le fonctionnement, mais si l'appareil émet un bruit fort ou inhabituel, vérifiez s'il y a des objets obstruant le ventilateur ou contactez le service client.

Comment nettoyer l'UFESA AA4000 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau et ne lavez pas les pièces internes.

L'appareil ne chauffe pas comme prévu, que faire ?

Assurez-vous que les réglages de température sont corrects et que l'appareil a suffisamment de temps pour atteindre la température désirée. Si le problème persiste, vérifiez si le filtre est propre et non obstrué.

Comment détartrer l'UFESA AA4000 ?

Pour détartrer l'appareil, préparez une solution de vinaigre blanc et d'eau. Remplissez le réservoir avec ce mélange et faites fonctionner l'appareil pendant un cycle. Ensuite, rincez plusieurs fois avec de l'eau claire.

Où trouver des pièces de rechange pour l'UFESA AA4000 ?

Les pièces de rechange peuvent être commandées directement auprès du service client d'UFESA ou via des revendeurs agréés. Vérifiez également les sites de vente en ligne spécialisés.

Quelle est la garantie de l'UFESA AA4000 ?

L'UFESA AA4000 est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

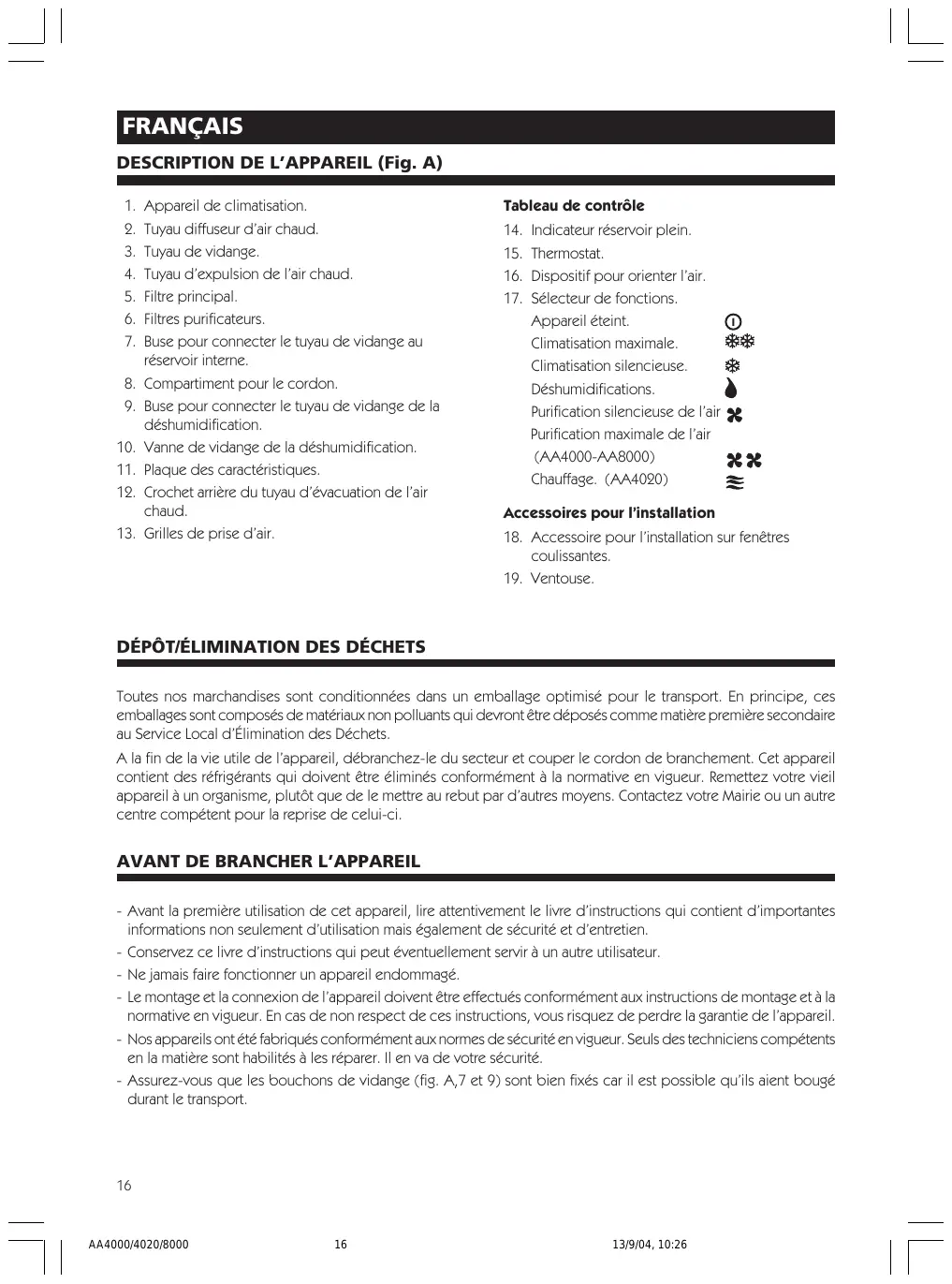

MODE D'EMPLOI AA4000 UFESA

1. Appareil de climatisation.
2. Tuyau diffuseur d'air chaud.
3. Tuyau de vidange.
4. Tuyau d'expulsion de l'air chaud.
5. Filtre principal.
6. Filtres purificateurs.
7. Buse pour connecter le tuyau de vidange au réservoir interne.
8. Compartment pour le cordon.
9. Buse pour connecter le tuyau de vidange de la déshumidification.
10. Vanne de vidange de la déshumidification.
11. Plaque des caractéristiques.
12. Crochet arrête du tuyau d'évacuation de l'air chaud.
13. Grilles de prise d'air.

Tableau de contrôle

1. Indicateur réservoir plein.
2. Thermostat.
3. Dispositif pour orienter l'air.
4. Sélecteur de fonctions.

Appareil èteint.

Climatisation maximale.

Climatisation silencieuse.

Deshumidifications.

Purification silencieuse de I'air

Purification maximale de l'air

(AA4000-AA8000)

Chauffage. (AA4020)

Accessoires pour l'installation

1. Accessoire pour l'installation sur fenètres coulissantes.
2. Ventouse.

DéPÔT/ÉLIMINATION DES DÉCHETS

Toutes nos marchandises sont conditionnées dans un emballage optimé pour le transport. En principe, ces emballages sont composés de matérielux non polluants qui devront être déposés comme matière première secondaire au Service Local d'Élimination des Déchets.

A la fin de la vie utile de l'appareil, débranchez-le du secteur et couper le cordon de branchement. Cet apparéil contient des réfrigerants qui doivent être éliminés conformément à la normative en vigueur. Remettez votre viel apparéil à un organisme, plutôt que de lemettre au rebut par d'autres moyens. Contactez vous Mairie ou un autre centre compétent pour la reprise de celui-ci.

AVANT DE BRANCHER L'APPAREIL

• Avant la première utilisation de cet appareil, dire attentivement le livre d'instructions qui contient d'importantes informations non seulement d'utilisation mais également de sécurité et d'entretien.
• Conservez ce livre d'instructions qui peut eventuellement servir à un autre utilisateur.
• Ne jamais faire fonctionner un apparéil endommagé.
• Le montage et la connexion de l'appareil doivent être effectuels conformément aux instructions de montage et à la normative en vigueur. En cas de non respect de ces instructions, vous risquèz de perdre la garantie de l'appareil.
• Nos apparèils ont été fabriqués conformément aux normes de sécurité en vigueur. Seuls des techniciens compétents en la matière sont habilités à les réparer. Il en va de votre sécurité.
• Assurez-vous que les bouchons de vidange (fig. A,7 et 9) sont bien fixés car il est possible qu'ils aient bouge durant le transport.

CONDITIONS D'UTILISATION

• Cet apparéil électroménager doit être branché au secteur à 220/240 V et 50 Hz, à une prise de terre.
• Protection par l'intermédiaire d'un fusible de 10 A à action lente.
• S'il faut utiliser une rallonge, celle-ci devra être munie d'une prise de terre, la section de la rallonge doit être d'au-moins 1.5mm^2 par cosse et d'une longueur inférieure à 25m .
• Un compartment a été prévu en partie arrêté de l'appareil pour le cordon de branchement.
• L'eau ne doit pas entrer dans l'appareil.
• Ne pas couvir les entrées et sorties d'air de l'appareil et plus particulièrement dans la fonction chauffage.
• Si le cordon d'alimentation est endommagé, il doit être immédiatement remplace. Pour ce faire, adressez-vous au fabricant, à votre service après-vente ou à un technicien qualifié.

Attention :

Cet apparéil n'est pas apte à déshumidifier en dessous de 18^ de température d'ambiance.

Lorsque vous appeareil s'eteint, attendez au moins 3 minutes avant de le remetre en marche pour que le circuit de froid s'équilibre.

DéPLACEMENT DE L'APPAREIL

L'appareilporte des roulettes qui permettent de le déplacer facilement. S'il s'avere nécessaire d'incliner l'appareil pour le changer de place, il faudra d'abord vider I'eau du réservoir interieur à I'aide du tuyau de vidange (fig.A,3) accouplé à la vanne (fig.A,7) placée en bas de I'appareil (fig.K).Après avoir placé I'appareil en position verticale, attendre qu'il repose dix minutes avant de le faire fonctionner.

Attention!

Soyez particulièrement vigilant pour déplacer cette unité. La base de l'appareil est équipée d'un tuyau de sortie de l'eau qui risque de casser en cas de coup.

INSTRUCTIONS D'UTILISATION

INSTALLATION

A) Fenêtres àvantail ou àbattant (fig.1)

• Accouplez le tuyau diffuseur au tuyau d'expulsion de l'air chaud.
• Ouvrez un peu la fenêtre et introduire le diffuseur entre levantail et l'encadrement.
• Fermez la fenêtre jusqu'à l'endetroit où ce soit possible et retenez-la avec la ventouse fournie.

B) Fenêtres coulissante (fig. M)

• Accouplez le tuyau diffuseur au tuyau expulseur d'air chaud.
• Placez l'accessoire destiné au fenêtres coulissantes appuyé sur l'encadrement létral de la fenêtre et ajustez-le à la hauteur appropriée.
• Fermez la fenêtre jusqu'à l'endetroit où ce soit possible et introduire le tuyau diffuseur à travers le trou de sortie.

C) Installation fixe.

• Utilisé l'accessoire en option passé-fenêtre/passé-mur que vous pourrez accérer chez votre vendeur habitual d'appareils electroménagers (Réf.: B1RKZ06009)

• Pour expulser l'air chaud à travers le mur, il faut percer un trou pour faire passer le passse-mur (fig. 1).

• Retirez le tuyau diffuseur et connectez à l'accessoire, le tuyau d'expulsion d'air.
• Si l'installation s'effectue à travers une fenêtre, il ne faudra utiliser que la piece finale transparente de l'accessoire. Dans ce cas, il faut faire une ouverture de 10.50cm de diamètre dans la vitre (fig. J).

Remarques :

• Ne pas allonger inutillement le tuyau d'évacuation (longueur maximale : 140 cm), ni faire de rayon de flexion trop fermés car cela empêche l'évacuation de l'air chaud et réduit la puissance de refroidissement.
• Une distance minimale de 70 cm doit exister entre le sol et l'extrémité du tuyau.
• Dans les petites pieces il faut prévoir une ventilation, une porte entrouverte par exemple pour qu'il ne se produit pas un effet de pression qui ferait diminuer la puissance de refroidissement.

Attention j

Ne pas couvir les entrées et sorties d'air de l'appareil.

CLIMATISATION

• Branchez l'appareil.
• Dirigez le tuyau d'expulsion de l'air chaud vers l'extérieur (fig. L,M,J).
• Sélectionnez la fonction de climatisation maximale ( ) ou silencieuse ( ).
• Tourmez la vanne de vidange vers la position de refroidissement (fig. F).
• Placez le thermostat (fig. B,D) à la température可以选择. Si l'appareil se déconnecte automatiquement par le thermostat, il faudra attendre que la température ambiente monte 2 - 3^ pour qu'il entre à nouveau en fonctionnement.

L'appareil refroidit et déshumidifie simultanément l'air de la pierce créé ainsi un climat agreable.

L'eau de condensation se produit au cours du processus est conduite et évacuée vers l'extérieur, et s'évapore dans le condensateur.

Dans des conditions extrèmes d'humidité, l'appareil accumule l'eau condensée dans un réservoir interne. Quand cette eau atteint un certain niveau, le voyant lumineux de sécurité 14 s'allume pour indiquer qu'il faut vider le réservoir en faisant ainsi :

• Placez le thermostat sur la position ① et attendre environ 10 minutes pour permettre le renclenchement des systèmes de sécurité (fig. C,E).
• Tourmez 90^ sur la gauche la vanne de vidange (fig. A,10). (fig G)
• Retirez le bouchon de la vanne 9 et introduire le tuyau de vidange (fig. A,3) (fig. H - points A et B).
• Placez un écipient à la sortie du tuyau de vidange pour récapérer l'eau condensée (fig. H - point C)
• Sélectionnéz la fonction de climatisation ou de déshumidification.

Attention j

Pour passer à la fonction de refroidissement, ne pas oublier de placer le bouchon sur la vanne de vidange et de le toumer 90^ à droite faute de quoi, l'eau sortirait à la mise en marche de l'appareil. Cette opération aura permitted éliminer l'excess d'eau contenu dans le système et vous pourrez brancher à nouveau l'appareil pour qu'il fonctionne normalement.

DESHUMIDIFICATION

Situier la commande de selection, sur la position correspondant au symbole pour "Déshumidification" ( ). L'appareil réduit seulement l'humidité de l'air de l'environnement, sans régler la température.

• Toumez 90^ à gauche la vanne de vidange (fig A,10) (fig. G).

• Retirez le bouchon de la vanne (fig A,9) et introduire le tuyau de vidange (fig A,3) (fig. H- points A et B).

• Placez un écipient à la sortie du tuyau de vidange pour récapérez l'eau condensée (fig. H - point C)
• Placez le tuyau d'expulsion d'air sur la position parking (fig. N).
• Sélectionnez la fonction de déshumidification (6).
• L'eau déshumidifiée peut atteindre 31,2 litres toutes les 24 heures suivant les conditions ambiantes.

Attention :

Cet apparéil n'est pas apte à déshumidifier en dessous de 18^ de température d'ambiance.

Au moment de changer à la modalité «Réfrigeration», situer le bouchon obturator dans la bouche d'évacuation de l'unité extérieur, sinon, des fuites d'eau de condensation se produit pendant le processus de réfrigeration.

PURIFICATION DE L'AIR

• Cette fonction fait recirculer l'air à l'intérieur de la piece en le faisant passer par des filtres purificateurs.
• L'appareil est équipé d'un filtr de base et un double filtr actif purificateur, contre: les odeurs, les fumées, le pollen, les bacteries et la poussière.
• Placez le tuyau d'expulsion de l'air sur la position parking (fig. N).
• Sélectionnez la vitesse de ventilation : maximale (XXX) ou silencieuse (X).
• Nous conseillons de laisser les filtres installés dans l'appareil independamment de la fonction choisis (refroidissement, déshumidification ou purification de l'air), vous obtiendrez ainsi une action purificatrice plus efficace.

CHAUFFAGE (AA4020)

Sur la position (≈) l'appareil chauffe l'air de la piece tout en le filtrant.

• Placez le tube d'expulsion de l'air sur la position parking (fig. N).
• Sélectionnéz la fonction chauffage (≈)
• Placez le thermostat à la température voulue. Une fois cette température atteinte l'appareil se déconnectera automatiquement et il se connectera à nouveau quand la température aura baisse 2-3°C.

Ne jamais couvir les entrées et sorties d'air de l'appareil !

NETTOYAGE ET ENTRETIEN

Nettoyage et entretien des filtres purificateurs

• L'appareil contient un filtré de base d'air (fig A,5) qu'il faut nettoyer de temps en temps en le lavant sous l'eau courante, ensuite l'essayer et l'instructor à nouveau.
• Le jeu des filtres purificateurs (fig A,6) doit être remplacechéque année. Vous pouvez acheter ces filtres de rechange chez votre vendeur habitual d'appareils electroménagers. Utilisez toujours de pieces de rechange d'origine UFESA.
• Remplacement des filtres RKZ09013
• Installlez les nouveaux filtres comme indiqué sur la figure (fig O,P).
• Placez uniquement un jeu de filters sur le support pour conserver la puissance de refroidissement.

Nettoyage de l'appareil

• Vous pouvez nettoyez l'appareil avec un chiffon ou une éponge, de l'eau tiède et un détergent doux.

• Ne jamais nettoyer à l'eau chaude (plus de 40^ C), benzène, essence, acides ou brosse. L'eau ne doit pas entraîr dans l'appareil. Ne pas nettoyer l'appareil au jet d'eau.

• Nettoyer l'unité extérieure à la fin de la saison d'utilisation en pulverisant un peu d'eau sur l'échangeur de chaleur.

Avant de l'utiliser en début de saison.

• Nettoyez le filtre à air.
• Ensuite nettoyer l'habillage et les grilles si nécessaire.

Avant de le ranger

Si vous prévoyez ne pas utiliser l'appareil durant une période prolongée, il est recommendé de vider l'eau du réservoir à l'aide du tuyau de vidange (fig A,3) accouplé à la vanne (fig A,7) place en bas de l'appareil, comme indiqué sur la figure. (fig 3)

CONSEILS QUI VOUS ÉVITERONT D'AVoir A APPELER LE SERVICE TECHNIQUE

Les conseils figurant ci-après vous aideront à solutionner vous-même de petits contrêtems et vous éviteront d'avoir à appeler le service technique. Cependant si après toutes ces vérifications, le problème persiste ou se présente à nouveau, adressez-vous alors à nos techniciens agréés.

Que faire si...

...l'appareil ne fonctionne pas

• Vérifiez si la fiche est bien branchée.
• Vérifiez que le sélecteur de fonctions ne soit pas sur la position arrêt (①)
• Vérifiez s'il y a bien de l'énergie sur le secteur ou s'il y a un fusible grillé.
• Réglez le thermostat à une température plus BASSE en refroidissement ou plus élevée en chauffage.

... l'appareil ne fonctionne pas en mode chauffage

• Vérifiez que rien ne bouche les entrées et les sorties d'air de l'appareil.
• Il est possible que le système de sécurité contre les surchauffe se soit enclenché. Si passé quelques minutes l'appareil ne fonctionne pas automatiquement, débranche l'appareil, attendez quelques minutes et branchez-le à nouveau.

... l'appareil ne fonctionne pas et le voyant de sécurité est allumé.

• Placez l'appareil sur une surface plane. Si levoyant est toujours allumé, videz l'eau du réservoir interieur de l'appareil (voir instructions au chapitre climatisation).

... levoyant de sécurité s'allume fréquemment

• Vérifiez si la vanne de vidange se trouve bien sur la position requise.

... l'appareil ne refroidit pas suffisamment

• Verifiez si les raccords du tuyau expulseur de l'air chaud (fig A,4) sont corrects.
• Vérifiez si la trajectory du tuyau d'expulsion n'est pas trop courbée et que la longueur ne dépasse pas 140 cm.
• Vérifiez si la vanne de vidange (fig A,10) se trouve bien sur la position de climatisation.
• Vérifiez que la ventouse pour l'ouverture de la fenêtre soit le moins importante possible.
• Fermez les volets pour minimiser la radiation solaire.

... l'appareil émet trop de bruit

• Assurez-vous que le tuyau d'expulsion d'air soit fixé correctement à l'appareil.
• Vérifiez que l'entrée et la sortie de l'air de l'appareil ne sont pas couvertes.
• Si vous entendez un bruit cyclique celui-ci provient du fonctionnement de la pompe qui fait recirculer l'eau pour améliorer la puissance de l'appareil.

Pour toute autre panne ou réparation adressez-vous à un Service Technique Agré.

TABLEAU DE CHARACTERISTIQUES

Modeles		AA4000	AA4020	AA8000
Prestations
Capacité maximale de réfrigération (*)	W	2.300	2.100	2.600
Consommation maximale de réfrigération	W	955	955	1.200
Consommation maximale sur chauffage	W	-	2.000	-
Capacité de déshumidification	ltr/24h	26,4	26,4	31,2
Fusible	A	10	10	10
Niveau Sonore (min/max)	dB(A)	45/48	46/49	45/48
Réfrigérant		R-407C	R-407C	R-410A
Débits maximums d'air
Sur réfrigération	m³/h	215	180	215
Sur ventilation	m³/h	275	220	275
Sur chauffage	m³/h	-	220	-
Niveau de Fonctionnement
Sur réfrigération (min/max)	°C	20/35	20/35	20/35
Sur Déshumidification (min/max)	°C	18/35	18/35	18/35
Sur chauffage (nim/max)	°C	-	sin limite/30	-
Dimensions
Hauteur de l'unité	cm	86,5	86,5	86,5
Largeur de l'unité	cm	43,8	43,8	43,8
Profondeur de l'unité	cm	43,5	43,5	43,5
Poids de l'unité	kg	32	32	32
Longueur du câble	cm	210	210	210
Longueur du tuyau d'extraction	cm	140	140	140
Accessoires
Accessoire passée-fenêtres RKZ1000
Accessoire passée-balcon RKZ2000
Tuyau passée-murs/passée-fenêtr B1RKZ 06009
Jeu de Filtres Acti RKZ09013		X	X	X
(*) ASHRAE 128
