Type de produit	Alimentation pour ordinateur
Marque	ENERMAX
Modèle	PRO 87 PLUS
Compatibilité	ATX12V v2.3, BTX, EEB, CEB, EPS12V
Connecteur principal	24 broches (carte mère)
Connecteur CPU	8 broches (4+4) +12V
Connecteur PCI Express	6+2 broches (8P) PCIe
Connecteurs SATA	Disponibles selon configuration (prévus pour disques durs/lecteurs optiques)
Connecteurs Molex	4 broches (IDE/SCSI/SAS)
Connecteur FDD	Pour lecteur de disquette
Ventilateur	13,9 cm
Fonction HeatGuard	Ventilation continue 30 à 60 secondes après extinction
Système CordGuard	Fixation du câble d'alimentation pour éviter une déconnexion accidentelle
Bouton ON/OFF	Oui (I=ON, O=OFF)
Protections intégrées	Arrêt automatique en cas d'anomalie (surchauffe, court-circuit, etc.)
Consignes de sécurité	Débrancher avant manipulation ; ne pas obstruer les entrées d'air
Recommandation onduleur	Capacité minimale suggérée selon modèle (ex. EPG500AWT : 600W/1000VA)

FOIRE AUX QUESTIONS - PRO 87 PLUS ENERMAX

Comment installer le système CordGuard ?

Placez l'alimentation dans le boîtier avec le bouton sur 'O'. Insérez simultanément les deux côtés du CordGuard dans l'emplacement prévu près du connecteur d'alimentation. Branchez le câble, puis refermez le CordGuard pour le bloquer.

Qu'est-ce que la fonction HeatGuard ?

HeatGuard permet au ventilateur de l'alimentation de continuer à tourner pendant 30 à 60 secondes après l'extinction du système, dissipant ainsi la chaleur résiduelle et prolongeant la durée de vie des composants.

Quelles sont les normes de compatibilité de cette alimentation ?

La série ENERMAX PRO87+ est compatible avec les spécifications Intel ATX12V v2.3 et versions antérieures (v2.0, v2.01, v2.2) ainsi que les standards BTX, EEB, CEB et EPS12V.

Que faire si l'alimentation s'arrête automatiquement ?

Mettez le bouton I/O sur 'O', débranchez le câble d'alimentation, attendez quelques minutes que l'alimentation refroidisse, puis rebranchez et redémarrez. Vérifiez le fonctionnement des ventilateurs. Si le problème persiste, contactez le support technique.

Puis-je utiliser une rallonge électrique avec cette alimentation ?

Oui, mais assurez-vous qu'elle supporte le courant nécessaire. Si vous dépassez la capacité de la rallonge, déplacez les appareils à forte consommation sur une autre prise murale pour éviter une coupure.

Comment choisir un onduleur adapté ?

Utilisez le tableau dans la notice : par exemple, pour le modèle EPG500AWT, un onduleur de 600W/1000VA est suggéré. Si vous branchez d'autres appareils, prévoyez une capacité supérieure.

Cette alimentation est-elle compatible avec les cartes mères anciennes ayant un slot ISA ?

Non, car elle ne fournit pas de tension -5V, retirée depuis les spécifications Intel ATX12V v1.3. Elle ne supporte pas les cartes mères avec slot ISA.

Comment brancher le connecteur CPU 8 broches ?

Le connecteur 4+4 pin peut être utilisé en mode combiné (8 broches) pour les serveurs mono ou multi-CPU, ou en mode séparé (4 broches) pour les systèmes mono CPU. Utilisez le connecteur marqué '12V'.

Quelles précautions prendre pour l'installation ?

Placez le système loin des sources de chaleur, d'humidité, de vibrations et de lumière directe. Assurez une ventilation suffisante. Débranchez toujours l'alimentation avant toute manipulation interne.

Où trouver de l'aide ou des informations complémentaires ?

Consultez le site www.enermax.com, le forum forum.enermax.com ou envoyez un e-mail à [e-mail]. Les informations contenues dans la notice peuvent évoluer sans préavis.

MODE D'EMPLOI PRO 87 PLUS ENERMAX

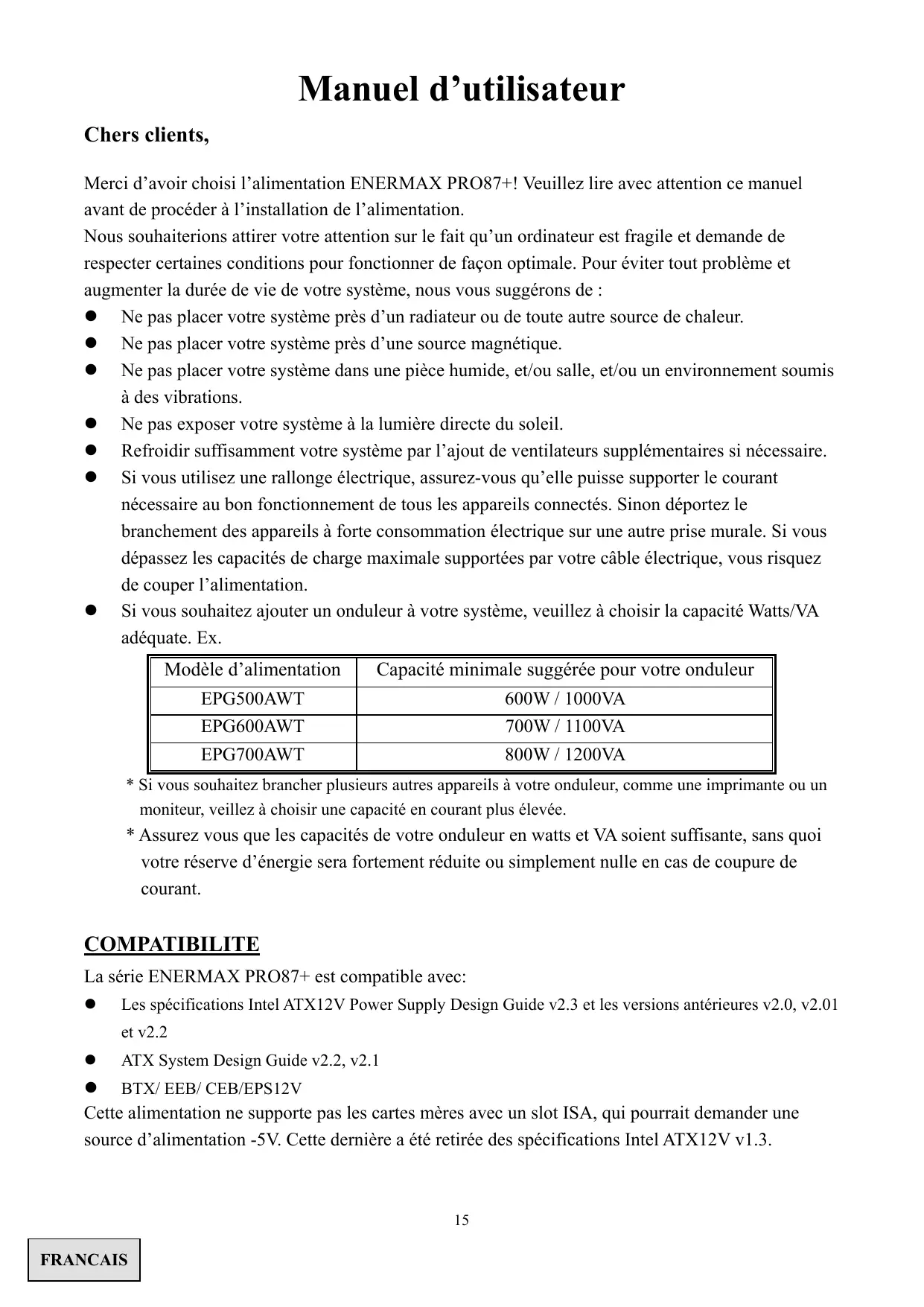

Manuel d'utilisateur

Merci d'avoir besoin l'alimentation ENERMAX PRO87+! Veuillez lire avec attention ce manuel avant de procéder à l'installation de l'alimentation.

Nous souhaiterions attirer votre attention sur le fait qu'un ordinateur est fragile et demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tout problème et augmenter la durée de vie de votre système, nous vous suggérons de :

• Ne pas placer votre système près d'un radiateur ou de toute autre source de chaleur.
• Ne pas placer votre système près d'une source magnétique.
• Ne pas placer votre système dans une pièce humide, et/ou sale, et/ou un environnement soumis à des vibrations.
• Ne pas exposer votre système à la lumière directe du soleil.
• Refroidir suffisamment votre système par l'ajout de ventilateurs supplémentaires si nécessaire.
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon déplacez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veuillez à désirer la capacité Watts/VA ajustée. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
EPG500AWT	600W / 1000VA
EPG600AWT	700W / 1100VA
EPG700AWT	800W / 1200VA

• Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à CHOISIR une capacité en courant plus élevée.
• Assurez-vous que les capacités de votre onduleur en watts et VA soient suffisantes, sans quoi leur réserve d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

Compatibilite

La série ENERMAX PRO87+ est compatible avec:

• Les spécifications Intel ATX12V Power Supply Design Guide v2.3 et les versions antérieures v2.0, v2.01 et v2.2 ATX System Design Guide v2.2, v2.1 BTX/ EEB/ CEB/EPS12V

Cette alimentation ne supporte pas les cartes mères avec un slot ISA, qui pourrait demander une source d'alimentation -5V. Cette dernière a été retirée des spécifications Intel ATX12V v1.3.

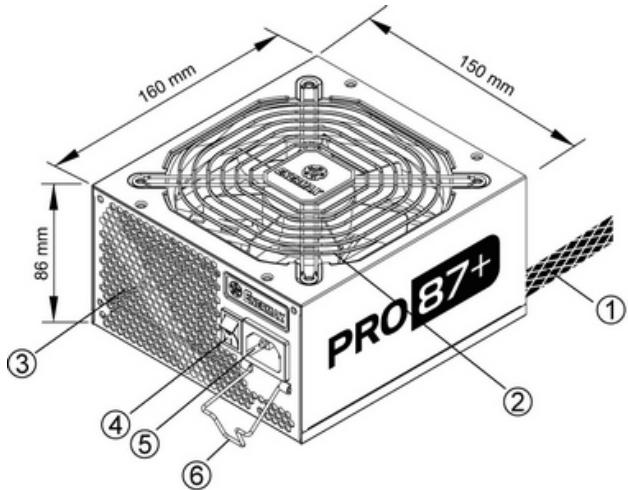

Elements pratiques

Câble de sortie: Veuillez consulter la section “Câbles & Connecteurs”. (2) Ventilateur de 13.9 cm. ③ Ventilation en Nid d'abeille. (4) Bouton ON/OFF: (I=ON, O=OFF). ⑤ Connecteur AC. ⑥ CordGuard.

Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d'air de l'alimentation. Cette alimentation intègre la fonction HeatGuard. Lorsque le système est éteint, ou bien en mode veille ACPI S3/S4, le ventilateur de l'alimentation continue à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonger la durée de vie du système.

2 Lorsque vous assemblez ou réparez votre système, veuillez débrancher le câble d'alimentation ou bien mettre le bouton sur la position ‘o

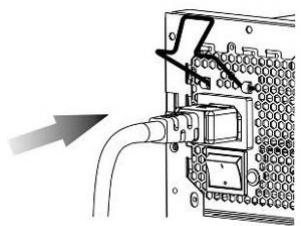

Le câble d'alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le câble d'alimentation sur l'alimentation, rendant la déconnexion quasi impossible.

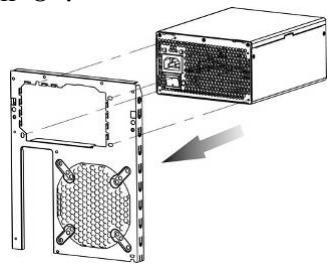

① Mettre l'alimentation dans le boîtier, et vous assurer que le bouton est bien sur la position "O".

② Insérer simultanément les deux côtés du système de fixation CordGuard dans l'emplacement prévu à cet effet proche du connecteur d'alimentation.

(3) Brancher le câble dans l'alimentation.

④ Refermer le système CordGuard pour bloquer le câble d'alimentation.

1. CordGuard es un sistema exclusivo de la marca Enermax, cualquier intento de instalación en otro dispositivo puede ocasionar problemas.
2. Lorsque vous réaliserez des manipulations du système, veuillez retirer le câble d'alimentation de la prise murale ou mettre l'alimentation en position 'O'.

	24P Carte Mère Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB.
	8P CPU +12V (700W) Pour les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode combiné La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode séparé La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V supplémentaire. Veuillez utiliser le connecteur marquè“12V”.
	6+2P (8P) PCI Express, en mode combiné La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
	SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
	4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
	FDD Pour lecteur de disquette.

Demarrer votre systeme

Avant de démarrer votre système, veuillez vérifier les points suivants:

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement branchés.
3. Tous les autres connecteurs nécessaires sont correctement branchés.
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boîtier de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prêt à démarrer.

Protection, precaution et securite

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un dysfonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, merci de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le câble d'alimentation de la prise murale électrique aisément accessible.
2. Vérifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation au mur et à l'alimentation elle-même.
5. Placer le bouton I/O de l'alimentation sur la position 'I' et relancer votre système. 6 Vérifier si tous les ventilateurs fonctionnent.
6. Contacter le service technique de chaque composant qui vous semble être la cause de ce problème

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Web Site: www.enermax.com

Forum: forum.enermax.com

E-mail: [e-mail]

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. ©2009 ENERMAX Technology Corporation. All rights reserved. Toute reproduction, par quelque manière que ce soit, est strictement interdite sans l'autorisation écrite de ENERMAX.
