Tipo di prodotto	Alimentatore per computer
Marca	ENERMAX
Modello	PRO 87 PLUS
Compatibilità	ATX12V v2.3, BTX, EEB, CEB, EPS12V
Connettore principale	24 pin (scheda madre)
Connettore CPU	8 pin (4+4) +12V
Connettore PCI Express	6+2 pin (8P) PCIe
Connettori SATA	Disponibili in base alla configurazione (previsti per hard disk/lettori ottici)
Connettori Molex	4 pin (IDE/SCSI/SAS)
Connettore FDD	Per lettore floppy
Ventola	13,9 cm
Funzione HeatGuard	Ventilazione continua 30-60 secondi dopo lo spegnimento
Sistema CordGuard	Fissaggio del cavo di alimentazione per evitare scollegamento accidentale
Pulsante ON/OFF	Sì (I=ON, O=OFF)
Protezioni integrate	Spegnimento automatico in caso di anomalia (surriscaldamento, cortocircuito, ecc.)
Istruzioni di sicurezza	Scollegare prima della manipolazione; non ostruire le aperture di aerazione
Raccomandazione UPS	Capacità minima suggerita in base al modello (es. EPG500AWT: 600W/1000VA)

Domande frequenti - PRO 87 PLUS ENERMAX

Come installare il sistema CordGuard?

Posizionare l'alimentatore nel case con il pulsante su 'O'. Inserire contemporaneamente entrambi i lati del CordGuard nell'apposito alloggiamento vicino al connettore di alimentazione. Collegare il cavo, quindi chiudere il CordGuard per bloccarlo.

Cos'è la funzione HeatGuard?

HeatGuard permette alla ventola dell'alimentatore di continuare a girare per 30-60 secondi dopo lo spegnimento del sistema, dissipando il calore residuo e prolungando la durata dei componenti.

Quali sono gli standard di compatibilità di questo alimentatore?

La serie ENERMAX PRO87+ è compatibile con le specifiche Intel ATX12V v2.3 e versioni precedenti (v2.0, v2.01, v2.2) nonché con gli standard BTX, EEB, CEB ed EPS12V.

Cosa fare se l'alimentatore si spegne automaticamente?

Portare il pulsante I/O su 'O', scollegare il cavo di alimentazione, attendere alcuni minuti che l'alimentatore si raffreddi, quindi ricollegare e riaccendere. Verificare il funzionamento delle ventole. Se il problema persiste, contattare il supporto tecnico.

Posso usare una prolunga elettrica con questo alimentatore?

Sì, ma assicurarsi che supporti la corrente necessaria. Se si supera la capacità della prolunga, spostare i dispositivi ad alto consumo su un'altra presa a muro per evitare un'interruzione.

Come scegliere un UPS adatto?

Utilizzare la tabella nelle istruzioni: ad esempio, per il modello EPG500AWT, è suggerito un UPS da 600W/1000VA. Se si collegano altri dispositivi, prevedere una capacità maggiore.

Questo alimentatore è compatibile con vecchie schede madri dotate di slot ISA?

No, perché non fornisce la tensione -5V, rimossa dalle specifiche Intel ATX12V v1.3. Non supporta schede madri con slot ISA.

Come collegare il connettore CPU a 8 pin?

Il connettore 4+4 pin può essere usato in modalità combinata (8 pin) per server mono o multi-CPU, o in modalità separata (4 pin) per sistemi mono CPU. Utilizzare il connettore contrassegnato '12V'.

Quali precauzioni prendere per l'installazione?

Posizionare il sistema lontano da fonti di calore, umidità, vibrazioni e luce diretta. Assicurare una ventilazione sufficiente. Scollegare sempre l'alimentatore prima di qualsiasi manipolazione interna.

Dove trovare aiuto o informazioni aggiuntive?

Consultare il sito www.enermax.com, il forum forum.enermax.com o inviare un'email a [e-mail]. Le informazioni contenute nelle istruzioni possono cambiare senza preavviso.

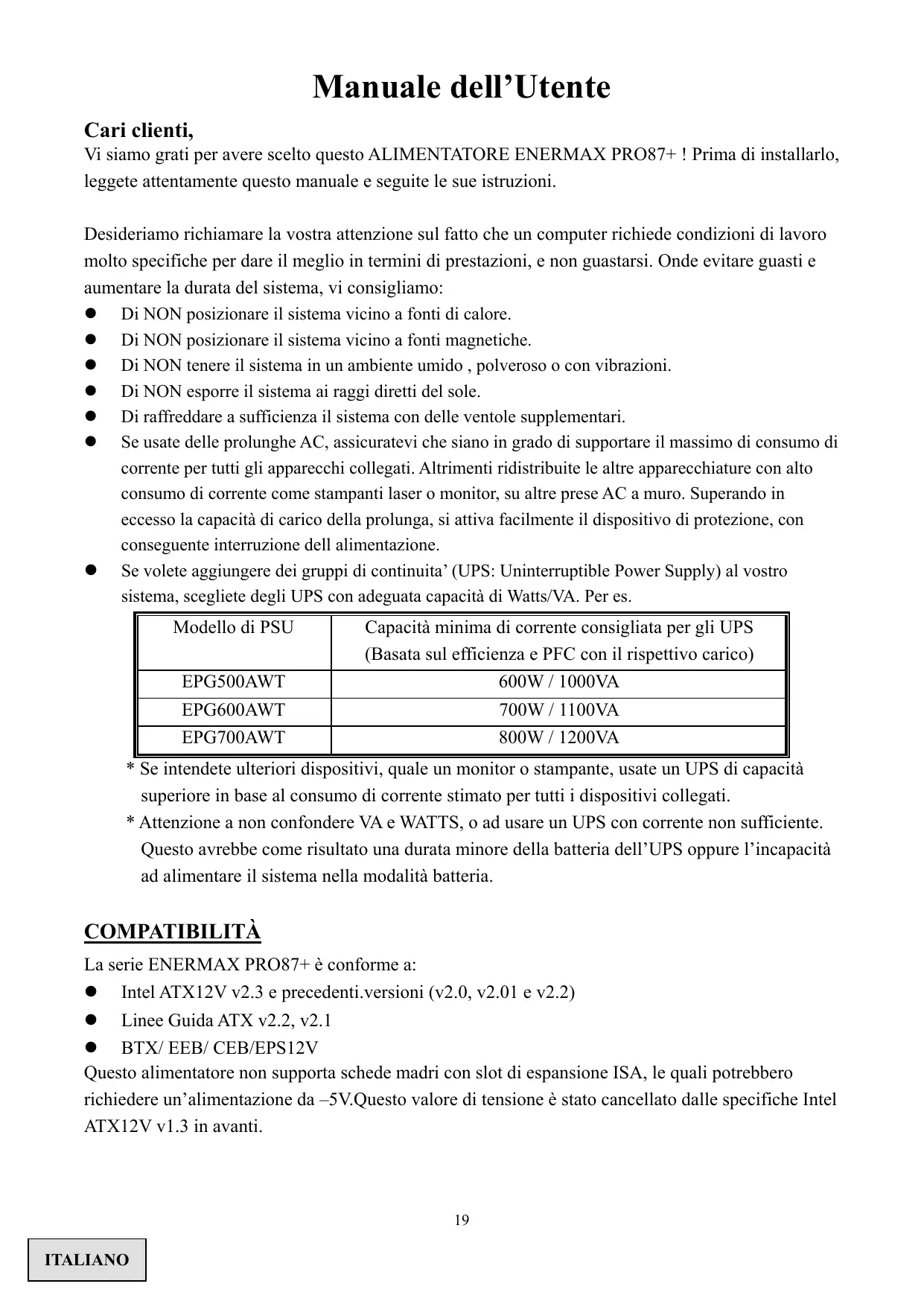

MANUALE UTENTE PRO 87 PLUS ENERMAX

Vi siamo grati per averere scelto quello ALIMENTATORE ENERMAX PRO87+! Prima di installarlo, leggete attendamente quello manuale e seguite le sue istruzioni.

Desideriamo richiamare la vostraattenzione sul fatto che un computer richiede condizioni di lavoro molto specifiche per dare il meglio in termini di prestazioni, e non guastarsi. Onde evitare guasti e aumento la durata delsystema, vi consigliamo:

• Di NON posizionare ilsystema vicino a fonti di calore.
  Di NON posizionare ilsystema vicino a fonti magnetiche.
• Di NON tenere ilsystema in un ambiente umido, polveroso o con vibrazioni.
  Di NON esporre il sistema ai raggi diretti del sole.
  Di raffreddare a sufficienza ilsystema con delle ventole supplementari.
• Se usate delle prolunghe AC, assicuratevi che siano in grado di supportare il massimo di consumo di corrente per tutti gli apparecchi collegati. Altrimenti ridistribuite le altre apparettiature con alto consumo di corrente come stampanti laser o monitor, su altre prese AC a muro. Superando in excesso la capacité di carico della prolunga, si attiva lavorante il dispositivo di protezione, con seguente interruzione dell alimentazione.
• Se volete aggiangere dei gruppi di continuita' (UPS: Uninterruptible Power Supply) al vostro sistema, scegliete degli UPS con adeguata capacità di Watts/VA. Per es.

Modello di PSU	Capacità minima di corrente consigliata per gli UPS (Basata sul efficienza e PFC con il rispettivo carico)
EPG500AWT	600W / 1000VA
EPG600AWT	700W / 1100VA
EPG700AWT	800W / 1200VA

• Se intendete ulteriori dispositivi, quale un monitor o stampante, usate un UPS di capacitéa superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.
• Attenzione a non confondere VA e WATTS, o ad usare un UPS con corrente non sufficiente. Questo avrebbe come risultato una durata minore della batteria dell'UPS oppure l'incapacità ad alimentare ilsystema nella modalità batteria.

COMPATIBILITA

La série ENERMAX PRO87+ è conforme a:

Intel ATX12V v2.3 e precedenti.versioni (v2.0, v2.01 e v2.2)
Linee Guida ATX v2.2, v2.1
BTX/ EEB/ CEB/EPS12V

Questo alimentatore non supporta schede madri con slot di espansione ISA, le quali potrebbero richiedere un'alimentazione da -5V . Questo valore di tensione è stato cancellato dalle specifiche Intel ATX12V v1.3 in avanti.

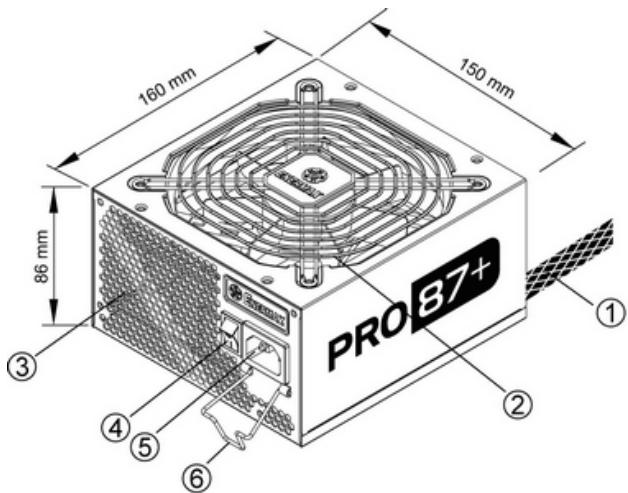

COMPONENTI

① Cavo di output: Consultare la sezione "Cavi e connettori".
(2) Ventola da 13.5 ~cm .
③ Condotto espulsione aria calda (struttura a nido d'ape).¹
(4) Interru tture ON/OFF: (I=ON, O=OFF).
(5)Entrata AC. ^2
⑥ CordGuard.*3

1 Per garantire un miglioria raffreddamento del systema, non ostruire la ventola dell'alimentatore o il condotto per l'espulsione dell'aria caldaippo sul retro. Questo alimentatore implementa la funzione HeatGuard : quando il systema viene spento, o entra nella modalità sleep ACPI S3/S4, la ventola continua a dissipare calorie per 30 60 secondi allungandoosi la vita delsystema.

2 Quando si monta o viene eseguita la manutenzione delsystema, rimuovere il cavo dall'ingresso AC, o portare l'interruttore I/O sulla posizione "O".

3 Il cavo di alimentazione AC, cui sconnettersi a seguito di sollecitazioni improprie. Il dispositivo Enermax CordGuard, mantiene saldamente in posizione il connettore di alimentazione, evitando spegnimenti improvvisi ed il danneggiamento del PC.

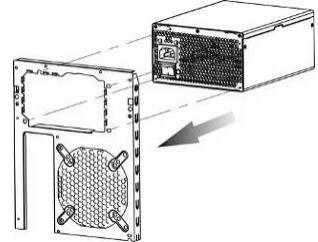

① Alloggiare l'alimentatore all'interno del case ed assicurarsi che il connettore I/O sia in posizione “O”.

② Premere contemporaneamente le due alette del dispositivo CordGuard ed insertirle negli apposti fori di alloggiamento vicino al cavo di alimentazione AC.

③ Connettere il cavo AC all'Alimentatore.

④Chiudere il dispositivo CordGuard, mediante pressione su diesso. Ciò consente di mantenere perfettamente in posizione il connettore AC.

1. CordGuard nasce per essere impiegato esclusivamente con Alimentatori Enermax
   Compatible. L'installatione su prodotti di altra marca potrebbe dare luogo a problemi.
2. Quando si eseguono operazioni di installatione o manutenzione del systema si deve SEMPRE rimuovere il cavo di alimentazione AC dal relativo connettore.

TIPI DI CONNECTTORI

	Scheda madre 24P Per le nuova generazioni di MB : ATX/EEB/CEB.
	8P CPU +12V (700W) Per sistemi server/workstation multi-CPU o sistemi a CPU singola.
	4+4P (8P) CPU +12V, in modalità combinata Per server/workstation multi-CPU o sistemi a CPU singola.
	4+4P (8P) CPU +12V, in modalità separata Per server/workstation multi-CPU o sistemi a CPU singola. Usare il connettore con il segno “12V”.
	6+2P (8P) PCI Express, in modalità combinata La configurazione a 8-pin supporta schede grafiche di ultima generatione.
	6+2P (8P) PCI Express, in modalità separata / 6P PCI Express La configurazione a 6-pin supporta schede grafiche ad elevata prestazione.
	SATA #1 Per ilettori SATA/SAS.
	4P Molex #2 Per ilettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP.
	FDD Perlettori floppy o schede add-on.

1 Certilettori SATA accettano il connettore SATA o Molex 4P. Usare l'uno o l'altro connettore per alimentare il driver, NON ENTRAMBE! Controllare il manuale della periferica per ulteriori dettagli.

2 Se la vostra MB supporta il connettore a 24-pin, probabilmente non avete bisogno di utilizzare ancche il connettore Molex 4P. Per i dettagli consultare il manuale della MB.

ACCENSIONEL SISTEMA

Prima di accendere ilsystema controllare che:

1. Il connettore principale (24 pin) sua adeguatamente collegato.
2. Il connettore CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se richiesto da MB) sia adeguatamente collegato.
3. Tutti gli altri connettori necessari siano adeguatamente collegati.
4. Il cavo AC sua adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSU.
5. Chiudere il Case, prima di fornire tensione.
6. Accendere il PSU girando l'interruttore ON/OFF su "ON.

PROTEZIONE, SICUREZZA E AFFIDABILITA

Il PSU ENERMAX è dotato di molte protezioni. In caso di situazioni anomale, l'alimentatore viene spento automaticamente per evitare pericoli verso le persone o componenti del PC. La protezione viene generalmente attivata dal malfunzionamento di un componente o alla negligenza dell'utente.

In questo caso verificare il PC e l'ambiente di lavoro procedendo come segue:

1. Portare l'interruttore I/O dell'alimentatore nella posizione "O", scollegare il cavo CA alla presa a muro e l'alimentatore dall'ingresso CA.
2. Controllare la temperature del PSU toccandolo. Se risulta molto caldo potrebbe esserci un malfunzionamento delle ventole o della ventola PSU o un montaggio errato del PC.
3. Attendere alcuni minuti fino al raffreddamento del PSU.
4. Ricollegare il cavo CA alla presa a muro e l'alimentatore all'ingresso CA.
5. Portare l'interruttore I/O dell'alimentatore nella posizione "I" e riavviare il sistema.
6. Controllare se tutte le ventole funzionano.
7. Contattare il supporto technique del costruttore del componente che si ritiene sua la causa del problema (p.e. MB, GPU o PSU).

Nel caso di domande o necessità di supporto, contattare il rivenditore ENERMAX più vicino oppure il servizio di assistenza tecnica ENERMAX.

Web Site: www.enermax.it

Forum: forum.enermax.com

E-mail: [e-mail]

©2009 ENERMAX Technology Corporation. Tutti i diritti riservati. Le specificazioni sono soggetti aambiamentirawnenza preavviso. Il prodotto reale e gli accessori potrebbero essere diversi dalles illustrazioni Possibili omissionsi ed errorsi di stampa. Il contentuto della spedizione potrebbe essere diverso secondo idiversi paesi o zone. Certi marchi possono essere rivendicati come proprietà di altri. è severamente proibita la riproduzione in qualsiasi manierarawnza il permesso scritto di ENERMAX.
