MODE D'EMPLOI PALLAS AUSTRO FLAMM

Coulisseau d'entrée d'air second.

Coulisseau d'entrée d'air primaire

deutsch

Inhalt

1. Caracteristiques 10
   2.Infos importantes 10
   3.Bienutiliservotre poèle 11
2. Principales pieces détaches 12
   Garantie 14

1. TECHNISCHE DATEN

Le poèle de type 1 peut être raccordé à une cheminée déjà occupée par d'autres poèles ou cusinières à combustibles solides et liquides, à condition toutefois que les dimensions de la cheminée selon la norme DIN 4705 Partie 3 l'autorisent.

CHARACTERISTIQUES TECHNIQUES
Hauteur	900 mm
Largeur	732 mm
Profondeur	450 mm
Poids	145 kg
Poids avec habillage céramique	160 kg
Diamètre à la base du carneau	150 mm
Puisance calorifique selon DIN	9 kW
Puisance calorifique maximale	13 kW
Puisance calorifique minimale	4,5 kW

Volume chauffé (selon l'isolement du bâtiment)		80 - 200 m3
Caracteristiques des gaz de combustion en vue de l'installation de plusieurs appareils sur une cheminée selon DIN 4705 Partie 3 ou du dimensionnement de la cheminée selon DIN 4705 Partie 2
Débit de gaz de combustion	fermé	9,2 g/s
Température des gaz de combustion	fermé	310 °C
Pression d'extraction minimale à la puissance nominale	fermé	0,12 mbar
	à 0,8 fois la puissance nominale	0,10 mbar

2. INFORMATIONS IMPORTANTES

Les informations dans ce manuel, sontprésentés d'une façon générale. Les normes nationales et européennes ainsi que les règlements régionales sont à respecter lors du fonctionnement de la cheminée.

Remarques générales concernant la sécurité

• Lisez attentivement l'ensemble du manuel avant demettre le poèle en service et respectez les avertissements relatifs à la sécurité.
• Le transport de l'appareil doit toujours être effectué au moyen d'un apparèillage de capacité suffisante.
  Le poèle ne doit pas etre utiliser comme marchepied ou estrade.
  La combustion libre de l'énergie thermique qui entraîne un fort échauffement de la surface de l'appareil, des portes, des poignées, des vitres des portes, du carneau et parfois de la face avant de l'appareil. Ne touche ces éléments qu'avac une protection ajustate, par exemple des gants isolants ou un instrument d'actionnement.
• Expliquez bien le risque de brûlures à vos enfants et tenez-les loin de l'appareil lorsque celui-ci fonctionne.
  Utilisiez toujours le combustible autorisé selon le chapitre « Combustion non polluante »
  La combustion ou l'introduction de matières très inflammables ou explosives dans le foyer, par exemple de bombes aerosols vides, est strictement interdite en raison du risque d'explosion, de même que

la conservation de tels produits à proximé de l'appareil.

• Ne rechargez pas le poèle alors que vous portez des vêtements amples ou en matières inflammables.
  Il est interdit de déposer des objets ne résistant pas à la chaleur sur l'appareil ou à proximité.
• Ne faites pas sécher de linge sur le poèle.
• Les étendages etégouttoirs à linge ou autres doivent être placés suffisamment loin de l'appareil pour éviter tout risque d'incendie.
• Lorsque le poèle est en marche, ne travaillez jamais avec des matières facilement inflammables ou combustibles dans le local où il se trouve ni dans une piece adjacente.

Installation du poèle

Distances de sécurité minimales

(Fig. 2)

a > 800 mm
b > 200 mm

(a: sur l'avant dans la zone de rayonnement)
(b: sur les côts et sur l'arrête)

Attention : le local dans lequel vous installez le poèle doit être pourvu au minimum d'une porte ou d'une fenêtre donnant à l'extérieur, ou communiquer avec une autre piece donnant à l'extérieur. D'autres cheminées ou hottes d'aspiration ne doivent pas être mises en service dans le même dispositif de ventilation.

Capacité portante du sol

Avant d'installer l'appareil, vérifie si le sol pourrait en supporter le poids.

Raccordement du carneau

Pour votre sécurité, des consignes strictes doivent être respectées pour le raccordement des

carneaux à la cheminée. Notre installerateur professionnel connait bien ces règles. Il faut donc impératifement confier à ce professionnel le raccordement du carneau.

3. POUR BIEN UTILISER VOTRE POÉLE

Première mise en service

Votre poèle a été peint avec un vernis spécial non pollutant. Cet enduit est encore mou lors de la livraison. Il ne durcit que lors de la première mise en service. En attendant, ne touche pas la surface peinte. Laissez le poèle chauffer fortement pendant au moins 1 heures 1/2. Le vernis peut dégager des vapeurs visibles pendant qu'il durcit. Il faut donc ouvrir une fenêtre avant la première mise en service, afin d'évacuer rapidement ces vapeurs.

ATTENTION: Il faut faire chauffer plusieurs fois yours poèle pour qu'il ne sente plus que l'odeur habituelle du bois qui brûle.

Combustibles autorisés

Bois naturel sec et bien conservé, briquettes de bois ou de lignite.

Quantité maximale de combustible

Au maximum 4,8 kg de bois ou 3,6 kg de briquettes de bois. N'utilisez pas plus de combustible, sous peine de provoquer une surchauffe qui endommagera le poèle.

Combustion non polluante

Le bois doit être sec (humidité relative < 15 %) et non traité. Il doit être utilisé en quantité ajustée pour obtaining une combustion propre et dégageant peu d'émissions. La combustion de déchets et particulièrement de matières plastiques est interdite.

Pour bien faire du feu

Préparez tout ce dont vous avez besoin pour allumer le poèle : copeaux de bois tendre, allume-feu, papier non enduit, bois de chauffage.

Ouvrez au maximum les arrivées d'entrée d'air primaires et secondaires (voir la Figure 2).

Ouvrez la portedu poèle.

Déposez du papier (non enduit) sur le fond du foyer.

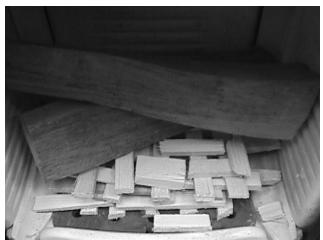

Déposez par-dessus une poignée de copeaux puis 1 ou 2 bûches.

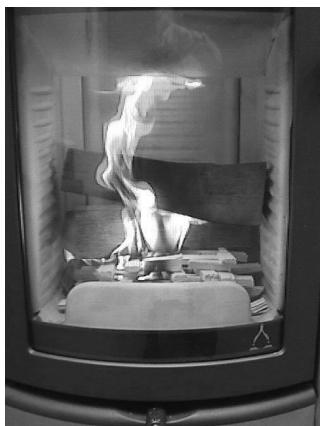

Fig. 3: Allumage

Allumez le papier.

Fermez la portedu foyer.

Fig. 4: Réglez la puissance de chauffage avec le coulisseau

Dès que les bûches brûlent bien, réglez la puissance de chauffage avec le couilissement (position maximale du couilissement = puissance maximale).

Pour recharger le poèle, suivez la même série que pour l'allumage: ouvrez les coulisseaux, ouvrez prudemment la porte du poèle, ajoutez du bois et reférerz la porte.

Attendez que le bois ajouté s'enflamme, puis referencez le coulisseau. Ensuite reglez la puissance de chauffage avec le coulisseau de nouveau.

Chauffer à la mi-saison

A la mi-saison, c'est-à-dire quand les températures extérieures sont plus élevées, il arrive que le tirage du conduit de cheminée soit mauvais à cause de l'éLEVation soudaine des températures : les gaz ne sont pas complètement tirés vers le haut.

Il faut alors replir la cheminée avec des quantités de bois moindres et ouvrir le régulateur d'air primaire à fond afin que le combustible brûle plus vite (formation de flames), ce qui stabilisera le tirage du conduit.

Information en cas d'incendie dans le conduit

En cas d'utilisation d'un mauvais combustible ou d'un combustible trop humide, il en résultatait des dépôts dans le conduit qui pourrait alors provoquer un incendie.

Fermez aussitot toutes les arrivées d'air de la cheminée et prévenez les pompiers.

Après l'incendie, faîtes vérifier votre conduit par un spécialiste car il peut avoir subi des dommages (félures, déteriation de l'étanchéité...)

4. PRINCIPALES PIECES DÉTACHÉES

Joints

Désignation	N° sur schéma	Réf. article
Joint plat 8 x 2 mm	13	710096
Joint rond creux 6 mm	14	710696
Joint rond fibre de verre d=14 mm	15	710338

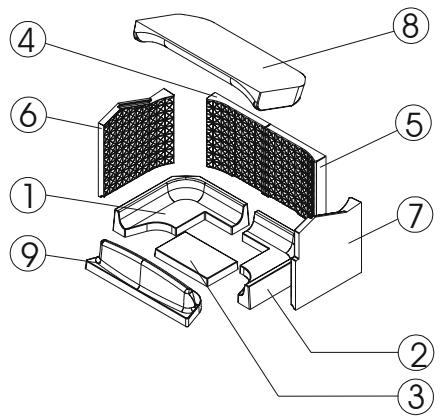

Céramique réfractaire

Désignation	N° sur schéma	Réf. article
Keramott en bas à gauche Pallas	1	712766
Keramott en bas à droit Pallas	2	712767
Keramott en bas	3	712760
Keramott au centre gauche Pallas	4	712761-A
Keramott au centre droit Pallas	5	712761-B
Keramott côte droit Pallas	6	712763
Keramott côte gauche Pallas	7	712762
Keramott déflecteur Pallas	8	712764
Keramott pare-bûche Pallas	9	712765

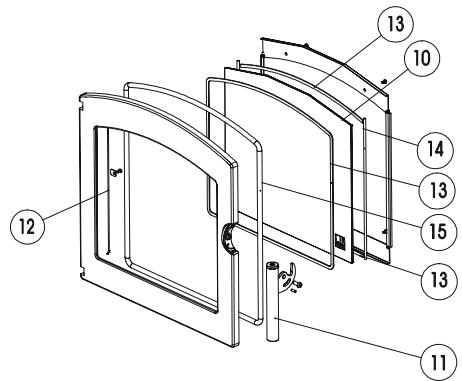

Autres

Désignation	N° sur schéma	Réf. article
Vitre du porte Pallas	10	712759
Poignée	11	712786
Ressort BA1	12	715641
Vernis pour poèle	--	650002
Vernis pour poèle aluminium	--	650003
Allume-feu bois et charbon	--	640067
Nettoyant pour vitres 0,5 I	--	640070

Numérorotation des céramiques réfractaires = instructions de montage

Accessoires

Vous trouvrez chez votre revendeur spécialisé des plaques de fond en verre ou en métal, des instruments de cheminée, des produits d'entretien et le système de stockage de chaleur Heat Memory.

IMPORTANT : Les pieces défectueuses doivent toujours être replacées par votre revendeur spécialisé, afin que le poèle reste sur et en bon état de marche.

Entretien

Pour le nettoyage de la vitre, utilisez un produit pour vitre comme "Thermohit". Les parties laquées doivent être nettoyés uniquement avec un chiffon (éventuellesment humide). Utilisez pour les superficies en inox, des produits spéciaux prévus pour ce revêtement.

Nettoyage

Le poèle, le dispositif d'évacuation des fumées et les tuyaux doivent être contrôlés et en cas de dépôts, être nettoyés au moins une fois par an, si ce n'est plus, par exemple lors du ramonage du conduit de cheminée. Le conduit doit également être nettoyé régulièrement par un ramoneur. C'est celui-ci qui vous indiquera dans quelles intervalles un ramonage est nécessaire. Le poèle doit être vérifier une fois par an par un spécialiste.

2 Jahre Garantie

Modellname / Name of Model / modello / nom du produit

PALLAS

angeschlossen von / Installed by / installato da / raccordée par

Serien No. / serial no. / No. di série / no. de série

(siehe Typenschild / See manufacturer's plate / Vedi targhetto / voir plaque signalétique)

2 anni di garanzia

Nous garantissons le bon fonctionnement de tous les éléments en acier et en fonte des poèles AUSTROFLAMM pendant 2 ans à compter de la date du premier achat. Les pièces en acier et en fonte représentant un début de matériel et/ou de fabrication pendant la durée de la garantie seront replacées par des pièces neuves.

Nous déclinons toute garantie pour les pieces d'usure (par ex. céramique refractaire, joints, grille de fond), les joints de surfaces, le vernis, les vitres et les céramiques.

Conditions d'application de la garantie :

1. Voiture poèle AUSTROFLAMM doit avoir eté installé par un spécialiste et utilisé conformément au mode d'emploi.
2. La demande de garantie doit être représentée à un revendeur spécialisé AUSTROFLAMM en même temps que la carte de garantie complétée et que la facture.

IMPORTANT : Notre service sous garantie couvre le remplacement gratuite par des pièces neuves. Les temps de travail et de déplacement ne sont pas inclus. En cas de demande abusive d'application de la garantie, nousprésenterons à l'utilisateur une facture correspondante.

In caso di richiesta di garanzia, ritagliare la cartolina e presentarla al rivenditore AUSTROFLAMM! Découpez selon les pointillés et présente ce coupon à votre revendeur AUSTROFLAMM.
