BEDIENUNGSANLEITUNG PALLAS AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

Fig. 1

deutsch

AUF-ZU

Sekundärluftschieber

Primärluftschieber

english

open - closed

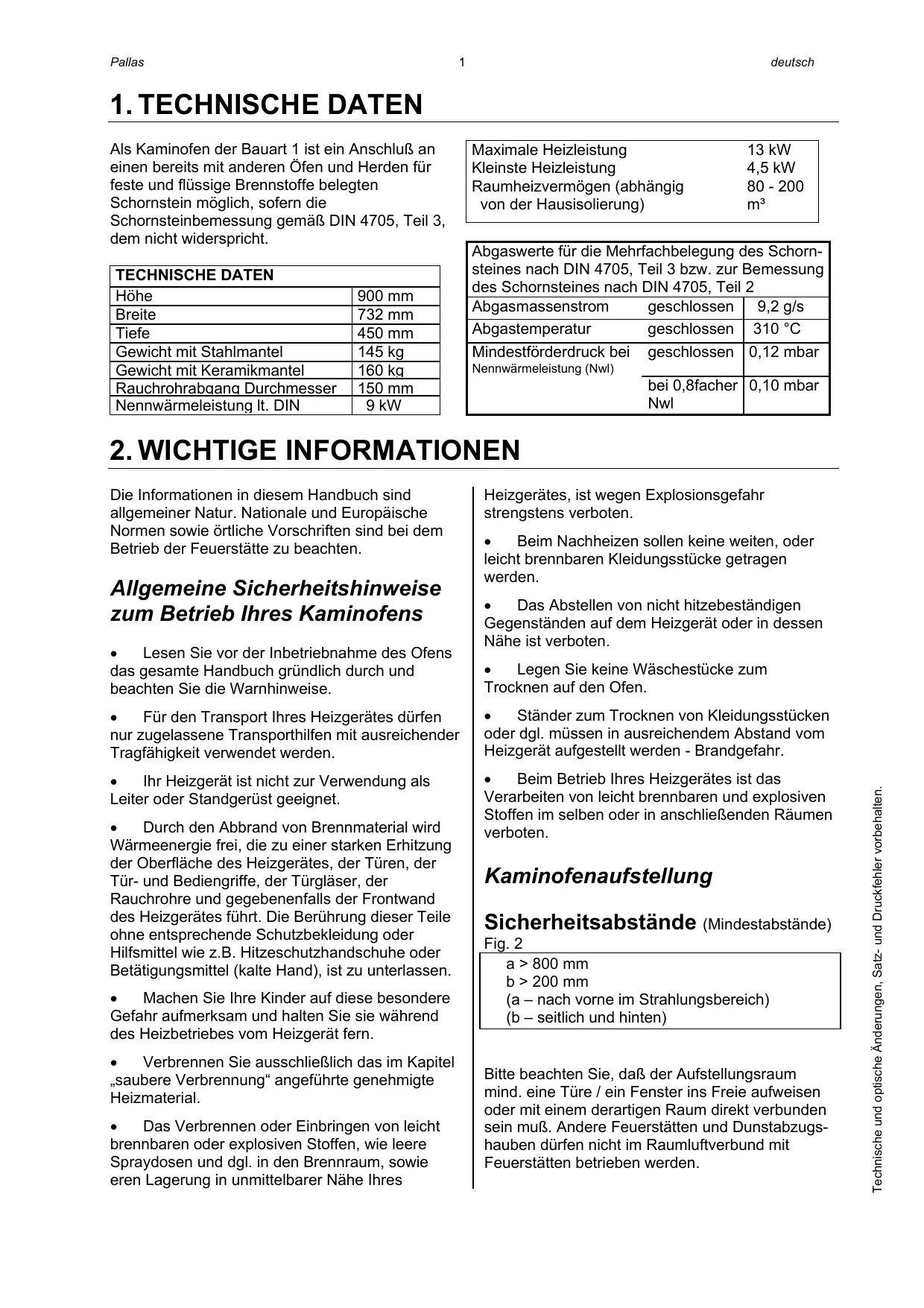

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig
4. Die wichtigsten
   Ersatzteile - Übersicht 3
   Garantie 13

english

Contents

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

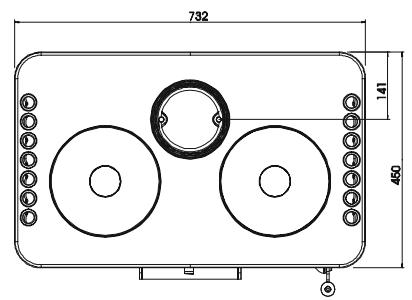

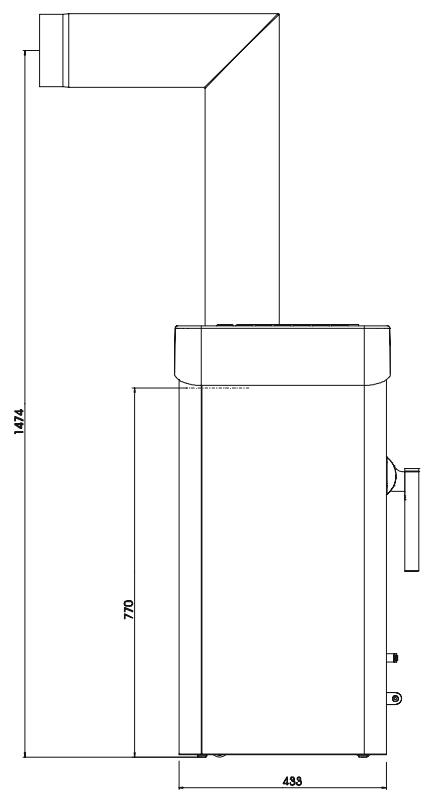

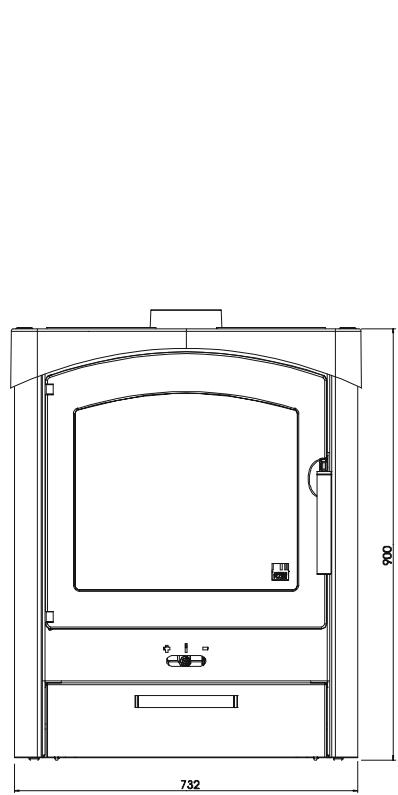

TECHNISCHE DATEN
Höhe	900 mm
Breite	732 mm
Tiefe	450 mm
Gewicht mit Stahlmantel	145 kg
Gewicht mit Keramikmantel	160 kg
Rauchrohrabgang Durchmesser	150 mm
Nennwärmeleistung lt. DIN	9 kW

Maximale Heizleistung	13 kW
Kleine Heizleistung	4,5 kW
Raumheizvermögen (abhängig von der Hausisolierung)	80 - 200 m3

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	9,2 g/s
Abgastemperatur	geschlossen	310 °C
Mindestförderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,12 mbar
	bei 0,8facherNwl	0,10 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in thisem Handbuch sind allgemeiner Natur. Nationale und Europäische Normen sowie örtliche Vorschriften sind bei dem Betrieb der Feuerstätte zu beachten.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Trasphorthilfen mit ausreichenden Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhitzung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Türglaser, der Rauchrohe und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie eren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
  Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerat aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Kaminofenaufstellung

Sicherheitsabstände (Mindestabstände)

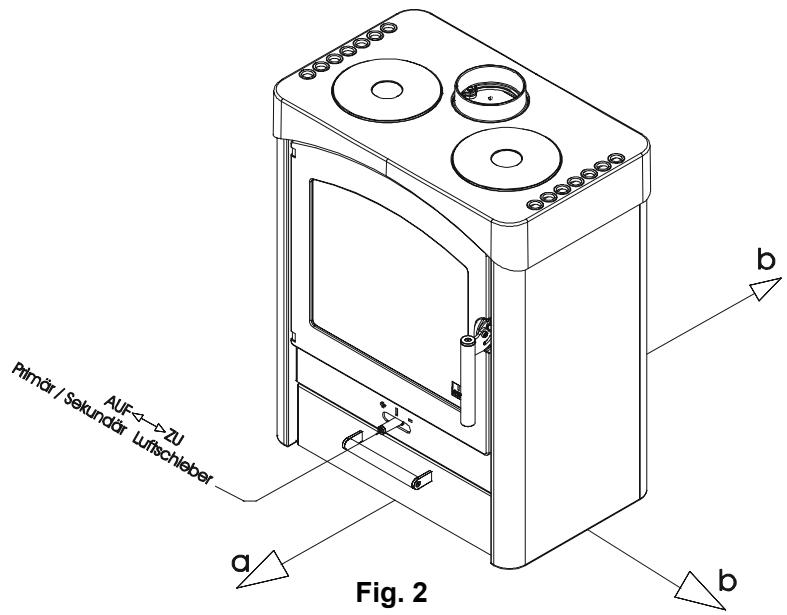

Fig. 2

a > 800 mm
b > 200 mm

(a - nach vorne im Strahlungsbereich)

(b - seitlich und hinten)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß. Andere Feuerstätten und Dunstabzugshauben dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.

Bodentragfähigkeit

Prufen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Rauchrohranschuß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie dazu unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushängtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberfläche darf während these Vorganges nicht berührt werden. Der Kaminofen muß mindestens 1,5 Stunden stark aufgezeichnet werden. Bei der Aushängtung des Lackes konnen sightbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofens nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 4,8 kg
Holz oder 3,6 kg Holzbriketts.
Größere Brennstoffmengen können zu
Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen. Die Verfeuerung von Abfallen und insbesondere Kunststoff ist verboten.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzpane, Anzunghilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier, Brennholz.

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal (siehe Fig. 2 „AUF").

Öffnen Sie die Kaminofentür.

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.

Legen Sie darauf eine handvoll Weichholzpane.
Legen Sie auf diese Späne 1-2 Scheite Holz.

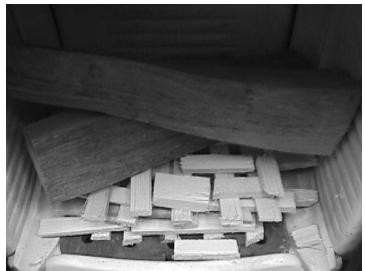

Fig. 3: Anzünden

Zünden Sie nun das Papier an.
Schließen Sie die Feuerraumtur.

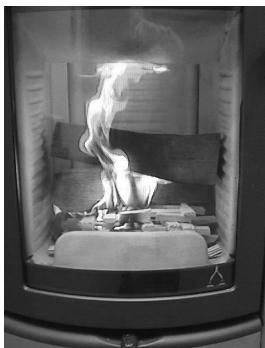

Fig. 4: Luftschieber regulieren

Sobald die Holzsche gut brennen, können Sie mit dem Luftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gohen Sie prinzipiell wie beim Anheizen vor: Luftschieber öffnen, Kamintüre vorsichtig öffnen, Holz nachlagen, Kaminofentüre schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schlüben Sie den Luftschieber. Regeln Sie in der Folge die Heizleistung mit dem Luftschieber.

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei higheren Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu Störungen des Schornsteinzugeskommen, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstände ist dann mit geringeren Brennstoffmengen zu befüllen und bei größerer Stellung des Primäreluftschiebers/-reglers so zu betrieben, dass der vorhandene Brennstoff schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommt. Verschreiben Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Undichtigkeit überprüfen halten.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 mm	13	710096
Dichtung hohlrund 6 mm	14	710696
Glasfaserdichtung 12 mm	15	710338

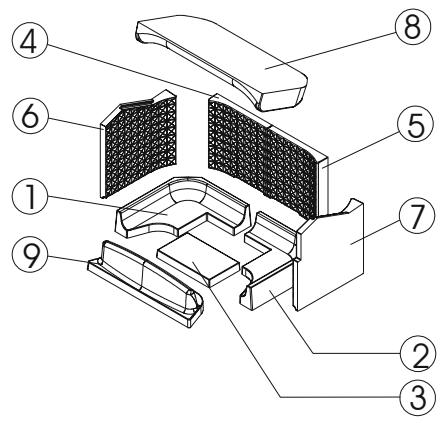

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Keramott Boden links	1	712766
Keramott Boden rechts	2	712767
Bodenkeramott	3	712760
Keramott Rückwand links	4	712761-A
Keramott Rückwand rechts	5	712761-B
Keramott Seiteneil rechts	6	712763
Keramott Seiteneil links	7	712762
Keramott Umlenkplatte	8	712764
Keramott Holzfänger	9	712765

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Pallas Türglas	10	712759
Tügriff	11	712786
Pallas BA 1 Feder	12	715641
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5I	--	640070

Numerierung Keramott = Einbaureihenfolge!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.

WICHtig: Lassen Sie defekte Teile ausschlieblich von Ihr Kaminofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfals Spezialreiniger.

Reinigung

Der Kaminofen, Rauchgaswege und Rauchrohre sollen jährlich - evtl. auch öfter, z.B. nach der Reinigung des Schornsteines - nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäß durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfermeister Auskunft. Der Kaminofen solle jährlich durch einen Fachmann überprüft werden.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußsteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllen Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihr dem AUSTROFLAMM-Fachhändler vorlagen!
