Tipo di prodotto	Stufa a legna
Marca	AUSTRO FLAMM
Modello	PALLAS
Altezza	900 mm
Larghezza	732 mm
Profondità	450 mm
Peso (senza rivestimento ceramico)	145 kg
Peso (con rivestimento ceramico)	160 kg
Diametro del condotto	150 mm
Potenza termica nominale	9 kW
Potenza termica massima	13 kW
Potenza termica minima	4,5 kW
Volume riscaldato (in base all'isolamento)	80 - 200 m³
Portata dei gas di combustione (nominale)	9,2 g/s
Temperatura dei gas di combustione (nominale)	310 °C
Pressione di tiraggio minima (nominale)	0,12 mbar
Combustibili consentiti	Legna secca, bricchette di legna o lignite
Quantità massima di combustibile	4,8 kg di legna o 3,6 kg di bricchette
Distanze di sicurezza (anteriore)	≥ 800 mm
Distanze di sicurezza (laterali/posteriore)	≥ 200 mm
Garanzia (parti in acciaio/ghisa)	2 anni
Manutenzione consigliata	Pulizia annuale da parte di un professionista, spazzacamino regolare
Ricambi disponibili	Guarnizioni, ceramiche refrattarie, vetro, maniglia, ecc.
Accessori	Piastre di base, sistema Heat Memory

Domande frequenti - PALLAS AUSTRO FLAMM

Quali sono i combustibili consentiti per la stufa AUSTRO FLAMM PALLAS ?

I combustibili consentiti sono legna naturale secca e ben conservata (umidità < 15 %), bricchette di legna o di lignite. È vietato utilizzare rifiuti o materie plastiche.

Qual è la quantità massima di combustibile da non superare ?

La quantità massima è di 4,8 kg di legna o 3,6 kg di bricchette di legna. Un superamento rischia di provocare un surriscaldamento e danneggiare la stufa.

Come effettuare la prima messa in servizio della stufa ?

Prima del primo utilizzo, lasciate riscaldare fortemente la stufa per almeno 1h30 per indurire la vernice. Aprite una finestra per evacuare eventuali vapori. Ripetete questa operazione più volte finché l'odore non scompare.

Quali sono le distanze di sicurezza da rispettare intorno alla stufa ?

Davanti alla stufa (zona di irraggiamento) : ≥ 800 mm. Ai lati e dietro : ≥ 200 mm. Nessun oggetto infiammabile deve trovarsi nelle vicinanze.

Come accendere correttamente la stufa ?

Aprite al massimo le entrate d'aria primaria e secondaria. Mettete della carta non patinata sul fondo, poi trucioli di legno tenero e 1-2 ceppi. Accendete la carta, chiudete la porta. Una volta che i ceppi sono accesi, regolate la potenza con il cursore.

Quale manutenzione regolare è necessaria per questa stufa ?

La stufa, i tubi e il condotto dei fumi devono essere controllati e puliti almeno una volta all'anno, idealmente durante la spazzatura. I vetri possono essere puliti con un prodotto speciale come Thermohit. Le parti verniciate si puliscono con un panno umido.

Cosa fare in caso di incendio nel condotto della canna fumaria ?

Chiudete immediatamente tutte le entrate d'aria della stufa e avvisate i vigili del fuoco. Dopo l'incendio, fate controllare il condotto da un professionista poiché potrebbe aver subito danni (crepe, perdita di tenuta).

Qual è la durata della garanzia e cosa copre ?

La garanzia è di 2 anni sugli elementi in acciaio e ghisa. I pezzi di consumo (ceramiche, guarnizioni, vetri, vernice) non sono coperti. La garanzia si applica a condizione di installazione da parte di un professionista e utilizzo conforme alle istruzioni.

Posso asciugare i panni sulla stufa ?

No, è severamente vietato asciugare i panni sulla stufa o depositare oggetti che non resistono al calore. Rischio di incendio.

Dove posso trovare ricambi per il modello PALLAS ?

I ricambi (guarnizioni, ceramiche refrattarie, vetro, maniglia, ecc.) sono disponibili presso il vostro rivenditore specializzato AUSTRO FLAMM. I pezzi difettosi devono essere sostituiti da un professionista.

MANUALE UTENTE PALLAS AUSTRO FLAMM

Regolazione aria secondaria

Regolazione aria primaria

français

ouvert - fermé

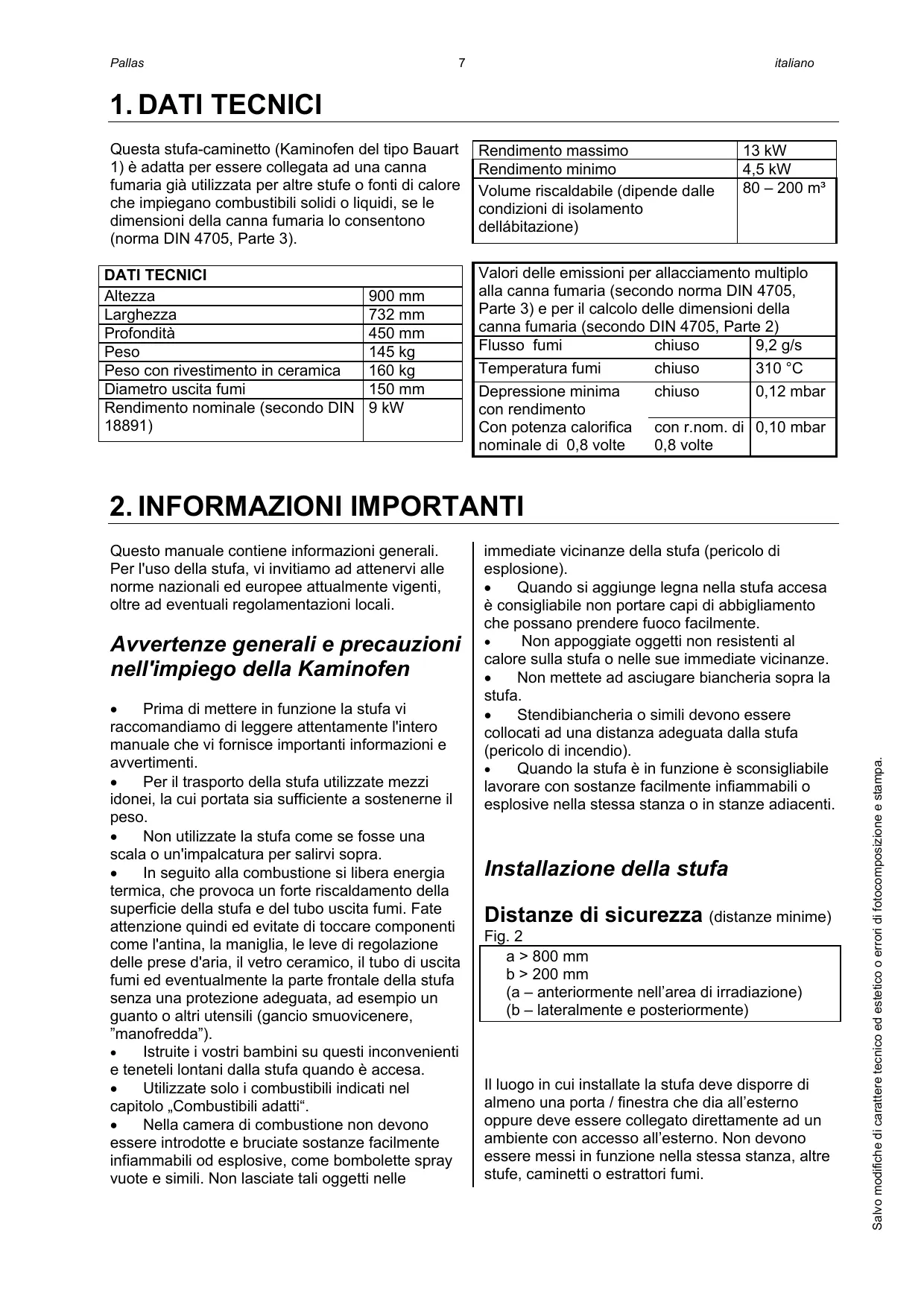

1. Dati tecnici 7
2. Informazioni importanti 7
3. Per un uso corretto della vostra Kaminofen 8
4. Prospetto dei ricambi principali 9 Garanzia 14

français

sommaire

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi o liquidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

Rendimento massimo	13 kW
Rendimento minimo	4,5 kW
Volume riscaldabile (dipende dalle condizioni di isolamento dellabitazione)	80 – 200 m3

DATI TECHNICI
Altezza	900 mm
Larghezza	732 mm
Profondità	450 mm
Peso	145 kg
Peso con rivestimento in ceramicà	160 kg
Diametro uscita fumi	150 mm
Rendimento nominale (secondo DIN 18891)	9 kW

Valori delle emissioni per allacciameto multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	9,2 g/s
Temperatura fumi	chiuso	310 °C
Depressione minima con rendimento	chiuso	0,12 mbar
Con potenza calorifica nominale di 0,8 volte	con r.nom. di 0,8 volte	0,10 mbar

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Per l'uso della stufa, vi invitiamo ad attenervi alle norme nazionali ed europee attualmente vigenti,或者其他 eventuali regolamenti locali.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima diMETTEREinfunzione la stufavi raccommandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
• Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso.
  Nonutilizzate la stufa come se fosse unaScala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quando ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa除去 una protezione adeguata, ad esempio un quanto o altri utensili (gancio smuovicenere, "manofredda").
  Istruite i vostri bambini su quosti inconvenienti e teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo „Combustibili adatti".
• Nella camera di combustione non devono essere introdotte e bruciate sostanze lavoramente infiammabili od explosive, come bombolette spray vuote e simili. Non lasciate tali oggetti nelle

immediate vicinanze della stufa (pericolo di esplsoione).

• Quando si aggiunge legna nella stufa accesa è consigliabile non portare capi di abbligamento che possano prendere fuoco lavorante.
  Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
  Non mettete ad asciugare biancheria sopra la stufa.
• Stendibiancheria o simili devono essere collocati ad una distanza adeguata alla stufa (pericolo di incendio).
• Quando la stufa è in funzione è sconsigliabile lavorare con sostanze fácilmente infiammabili o esplosova nella stessaStanza o in stanze adiacenti.

Installazione della stufa

Distanze di sicurezza (distance minime)

Fig. 2

a > 800 mm
b > 200 mm

(a - anteriormente nell'area di irradiazione)
(b - lateralmente e posterioriamente)

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno. Non devono essere messi in funzione nella stessaStanza,altre stufe,caminetti o estrattori fumi.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete系統arla sia in grado di sostarne il peso.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Quando mettete in funzione la stufa per la primaolta

La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatibile. Al momento della fornitura le superfici laccate e verniciate non sono ancora completamente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante esta fase, che deve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice.

VI PREGHIAMO DI TENERE CONTO DEL

FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo prolongato, avvertirete il caratteristico (e piacevole) odore della legna che arde.

Combustibili adatti

Legna naturale e non trattata, secca e ben conservata, tronchetti di legno pressato e mattonelle di lignite.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 4,8 kg di legna oppure 3,6 kg di tronchetti di legno pressato per volta. Non introducete quantità excessive di combustibile per evitare un surriscaldamento ed un consequencesdanneggiamento della stufa.

Combustione ed ecologia

Per ottener una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15 % di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate. E' assolutamente vietato bruciare rifiuti (specialmente se in plastica).

Per una corretta accensione

Preparate tutto l'occurrente per accendere la stufa: trucioli di legno dolce, ascendifuoco (ad es. Thermohit), carta (non patinata), e legna..

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

Aprite ora l'antina.

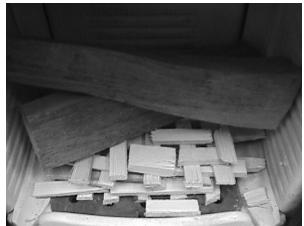

Disponete daprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

III.3:Accensione

Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucoli stanno bruciando per poi chiudere la presa dell'aria primaria.

III.4: Chiusura presa dell'aria primaria

Quando又能 i ceppi avranno incominciato a prendere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendoattenzione),aggiungete la legna e richiudete infine I'antina. Attendete fino a quando ancche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

Il riscaldamento durante le mezze stagioni

Se accendete la stufa durante le mezze stagioni, quando le temperature sono più elevate, possono sussistere condizioni di tiraggio sfavorevolli causati da un'evacuatione dei fumi meno efficace, specialmente se le temperature si alzano in modo repentino. Consigliamo quindi di caricare meno legna e di tenere più aperta la presa d'aria per permettere una combustione più rapida, con una fiamma più alta, permettendo così al tiraggio della canna fumaria di stabilizzarsi.

Autocombustione della canna fumaria

Fuliggine e depositi causati da legna inadeguata o troppo umida possono provocare l'autocombustione della canna fumaria. Chiodete immediatamente tutte le prese d'aria presenti su stufa e camino e chiamate i vigili del fuoco. Fate poi ispezionare la vostra canna fumaria da personale specializzato che ne verificchi le crepe e la tenuta.

4. PROSPETTO DEI RICAMBI PRINCIPALI

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8x2 mm	13	710096
Guarnizione tonda 6 mm	14	710696
Guarnizione tonda 14 mm	15	710338

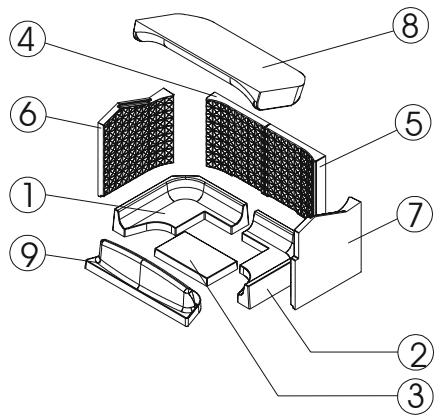

Keramott

Denominazione	N. su dis.	N. art.
Keramott di base sinistra	1	712766
Keramott di base destra	2	712767
Keramott di fondo	3	712760
Keramott posteriore sinistra	4	712761-A
Keramott posteriore destra	5	712761-B
Keramott laterale destra	6	712763
Keramott laterale sinistra	7	712762
Keramott tagliafiamme	8	712764
Keramott fermalegna	9	712765

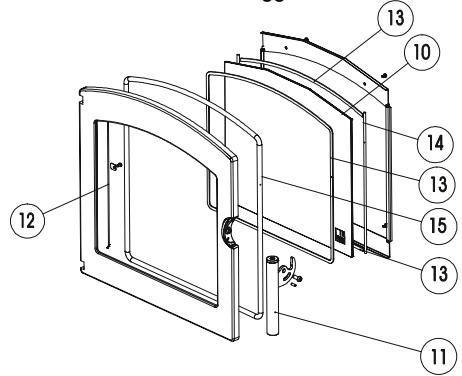

Altre parti

Denominazione	N. su dis.	N. art.
Vetroceramico antina Pallas	10	712759
Maniglia	11	712786
BA1 mola	12	715641
Vernice	--	650002
Vernice alluminio	--	650003
Accendifuoco	--	640067
Detergente vetroceramico 0,5 I	--	640070

Numerazione dei refrattari = ordine da seguire per il montaggio!

Accessori

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa, prodotti per la cura e pulizia edanche l`Heat Memory System per l'accumulazione termica.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vosto rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuera a funzionare in modo corretto e sicuro.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli apposti prodotti in vendita pressi i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le superfici in acciaio inox vanno trattate con gli apposti detergenti.

Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti anni -anche più spesso, se necessario, per esempio in seguito alla manutenzione della canna fumaria, che dev'essere anch'essa eseguita periodicamente dal servizio spazzacamino. Sarà proprio il vincro spazzacamino ad indicarvi i regolari intervalli per la manutenzione. Personale specializzato dovrebbe ispezionare la stufa annualmente.

1. CARACTERISTIQUES TECHNIQUES

Noi garantiamo il buon funzionamento di tutti i componenti in acciaio e ghisa della vostra Kaminofen AUSTROFLAMM per una durata di 2 anni a partire alla data della prima vendita. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude alla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averedirittoalleprestazionidi garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.
